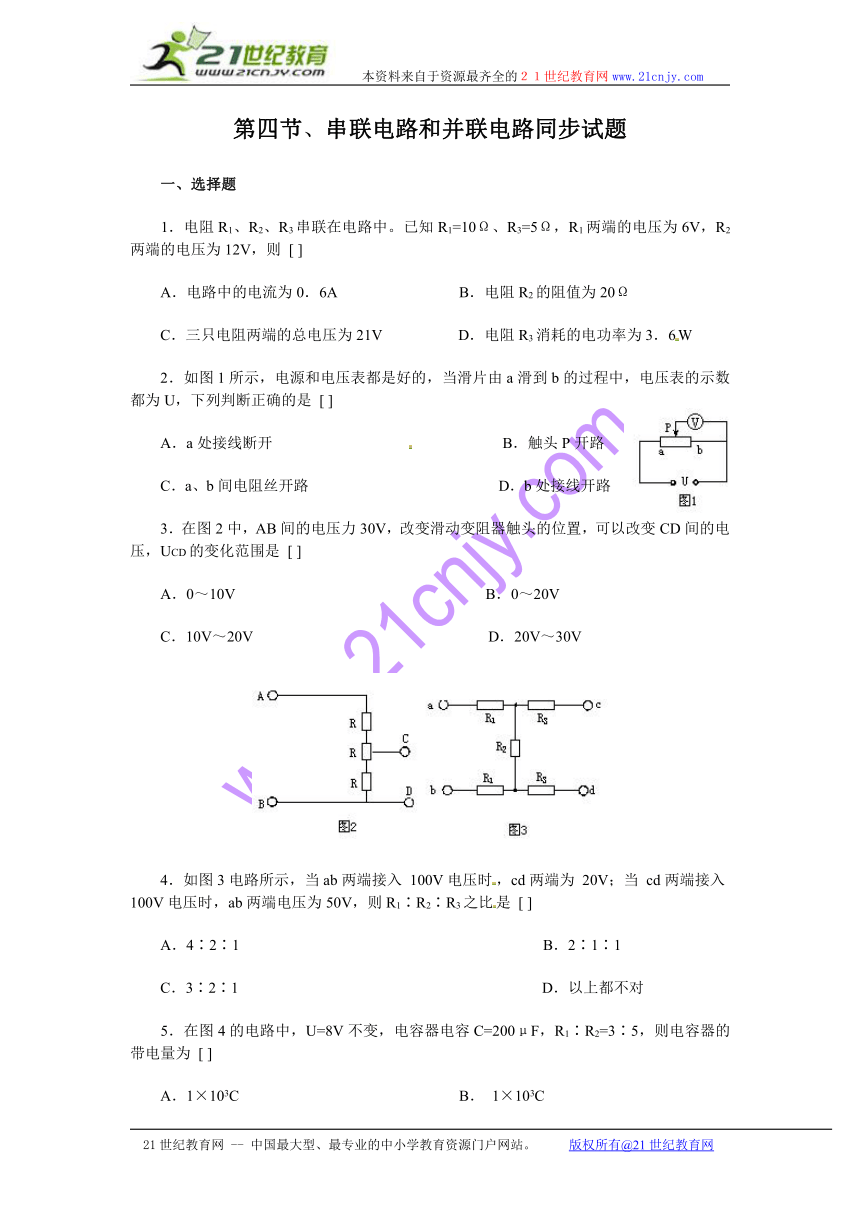

第四节、串联电路和并联电路同步试题
一、选择题
1．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则 [ ]
A．电路中的电流为0．6A B．电阻R2的阻值为20Ω
C．三只电阻两端的总电压为21V D．电阻R3消耗的电功率为3．6W
2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是 [ ]
A．a处接线断开 B．触头P开路
C．a、b间电阻丝开路 D．b处接线开路
3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是 [ ]
A．0～10V B．0～20V
C．10V～20V D．20V～30V
4．如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是 [ ]
A．4∶2∶1 B．2∶1∶1
C．3∶2∶1 D．以上都不对

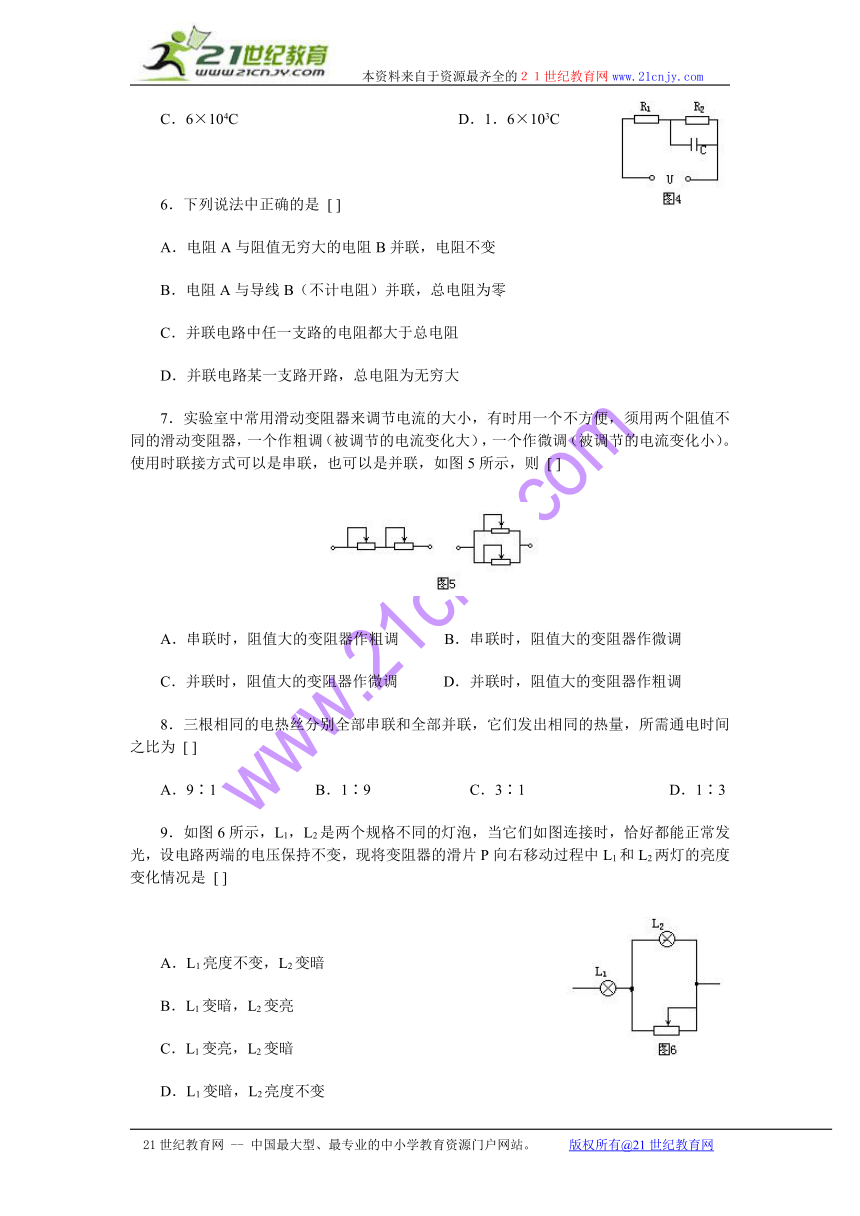

5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ]
A．1×103C B． 1×103C
C．6×104C D．1．6×103C
6．下列说法中正确的是 [ ][来源:21世纪教育网21世纪教育网
A．电阻A与阻值无穷大的电阻B并联，电阻不变
B．电阻A与导线B（不计电阻）并联，总电阻为零
C．并联电路中任一支路的电阻都大于总电阻
D．并联电路某一支路开路，总电阻为无穷大
7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图5所示，则 [ ]
A．串联时，阻值大的变阻器作粗调 B．串联时，阻值大的变阻器作微调
C．并联时，阻值大的变阻器作微调 D．并联时，阻值大的变阻器作粗调
8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为 [ ]
A．9∶1 B．1∶9 C．3∶1 D．1∶3
9．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是 [ ]
A．L1亮度不变，L2变暗
B．L1变暗，L2变亮
C．L1变亮，L2变暗
D．L1变暗，L2亮度不变

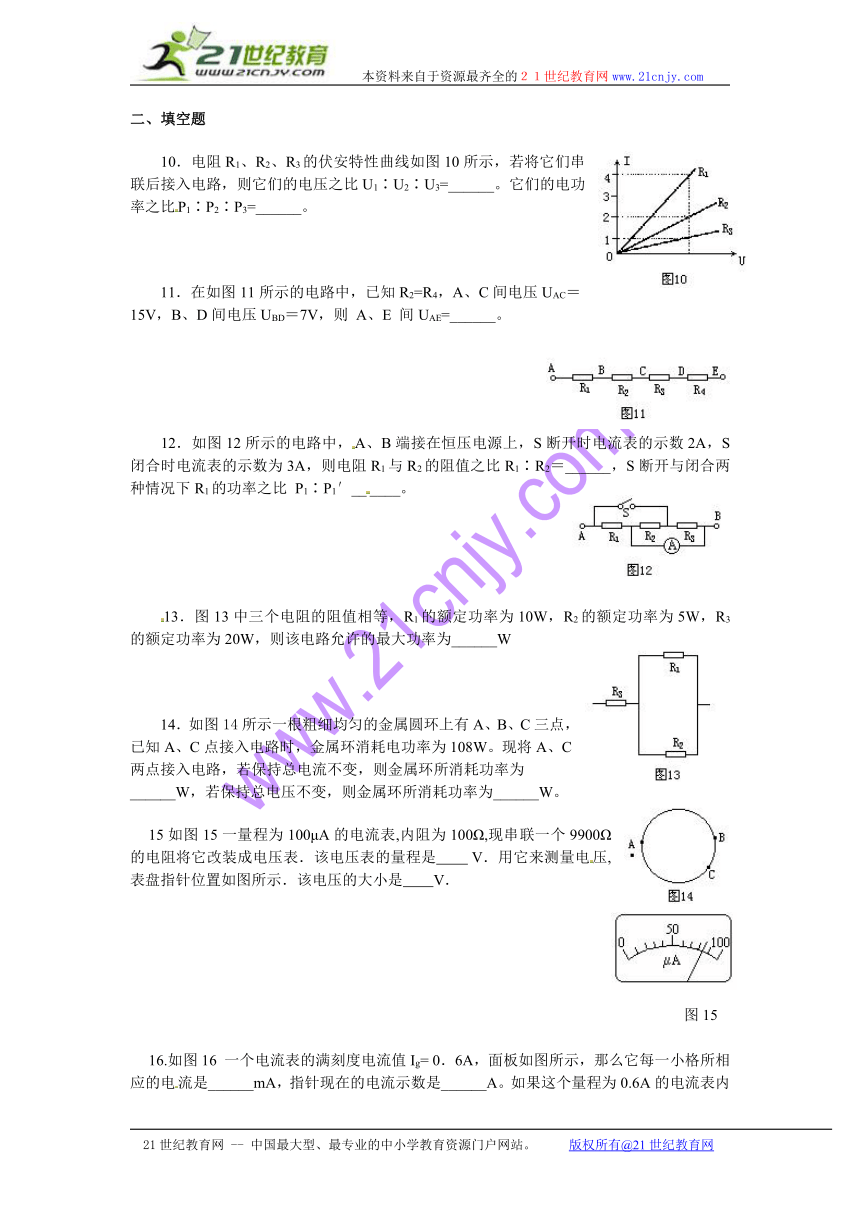

二、填空题
10．电阻R1、R2、R3的伏安特性曲线如图10所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=______。它们的电功率之比P1∶P2∶P3=______。
11．在如图11所示的电路中，已知R2=R4，A、C间电压UAC＝15V，B、D间电压UBD＝7V，则 A、E 间UAE=______。
21世纪教育网
12．如图12所示的电路中，A、B端接在恒压电源上，S断开时电流表的示数2A，S闭合时电流表的示数为3A，则电阻R1与R2的阻值之比R1∶R2＝______，S断开与闭合两种情况下R1的功率之比 P1∶P1′______。
13．图13中三个电阻的阻值相等，R1的额定功率为10W，R2的额定功率为5W，R3的额定功率为20W，则该电路允许的最大功率为______W
14．如图14所示一根粗细均匀的金属圆环上有A、B、C三点，已知A、C点接入电路时，金属环消耗电功率为108W。现将A、C两点接入电路，若保持总电流不变，则金属环所消耗功率为______W，若保持总电压不变，则金属环所消耗功率为______W。
15如图15一量程为100μA的电流表,内阻为100Ω,现串联一个9900Ω的电阻将它改装成电压表．该电压表的量程是?????????V．用它来测量电压,表盘指针位置如图所示．该电压的大小是?????? V．
（ 图15
16.如图16 一个电流表的满刻度电流值Ig= 0．6A，面板如图所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。如果这个量程为0.6A的电流表内阻Rg=60Ω，要把这个电流表的量程扩大成 3A，那么应该在Rg上______联一个电阻Rs，Rs的大小应是______Ω；并联Rs后，测某一电流，指针仍指到如图所示位置，则该电流是______A，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs前的______倍。
21世纪教育网
图16
三、论述计算题
17．在图15所示的电路中，电源电压U恒定不变，当S闭合时R1消耗的电功率为9W，当S断开时R1消耗的电功率为4W，求：
（1）电阻R1与R2的比值是多大？
（2）S断开时，电阻R2消耗的电功率是多少？
（3）S闭合与断开时，流过电阻R1的电流之比是多少？
18．在图16所示的电路中，电源电压U＝15V，电阻R1、R2、R3的阻值均为10Ω，S为单刀三掷电键，求下列各种情况下电压表的读数：（1）电键S接B（2）电键S接A （3）电键S接C
19.在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材及代号如下：
A．小灯泡L（ 3 V、5Ω）；
B．滑动变阻器R（0 － 10 Ω，额定电流1.5A）；
C．电压表V1（量程：0 － 3 V，R V ＝5 kΩ）；
D．电压表V2（量程：0 － 15 V，R V ＝10 kΩ）；
E．电流表A1（量程：0 － 0.6 A，R A ＝0.5 Ω）；
F．电流表A2（量程：0 － 3 A，R A ＝0.1 Ω）；
G．铅蓄电池、开关各一个，导线若干；
实验中要求加在小灯泡两端的电压可连续地从零调到额定电压。
（1）为了减少误差，实验中应选电压表 ，电流表 ；
（2）在实验中，电流表应采用 法（填“内接”或“外接”）；
（3）请在图虚线框内按要求设计实验电路图（部分线已画好）
（第26题）
（4）某同学实验后作出的I －U 图象如图所示，请分析该图象形成的原因是： 。
第四节、串联电路和并联电路同步试题答案
一、选择题
1、ABC 2、D 3、C 4、A 5、A 6、ABC 7、AC 8、A 9、B
二、填空题
10、1∶2∶4，1∶2∶4
11、22V[来源:21世纪教育网
12、1∶2，1∶1
13、30
14、96，121.5
15、1 ， 0.84
16、20，0.34，并，15，1.7，5
三、计算题
17、2∶1，2W，3∶2
18、（1）7.5V（2）0（3）10V
19、（1） C ； E
（2） 外接
（3）电路图如图所示（要求：滑动变阻器采用分压接法；电流表采用外接法）
（4）其形成原因是： 电压、电流的增大，使小灯泡温度升高，灯丝电阻率（或电阻）增大。
