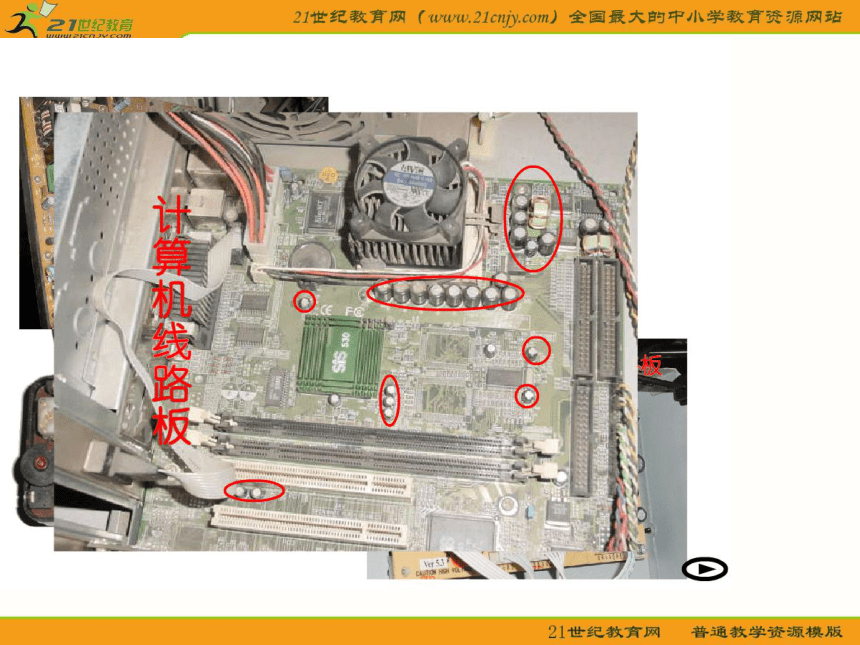

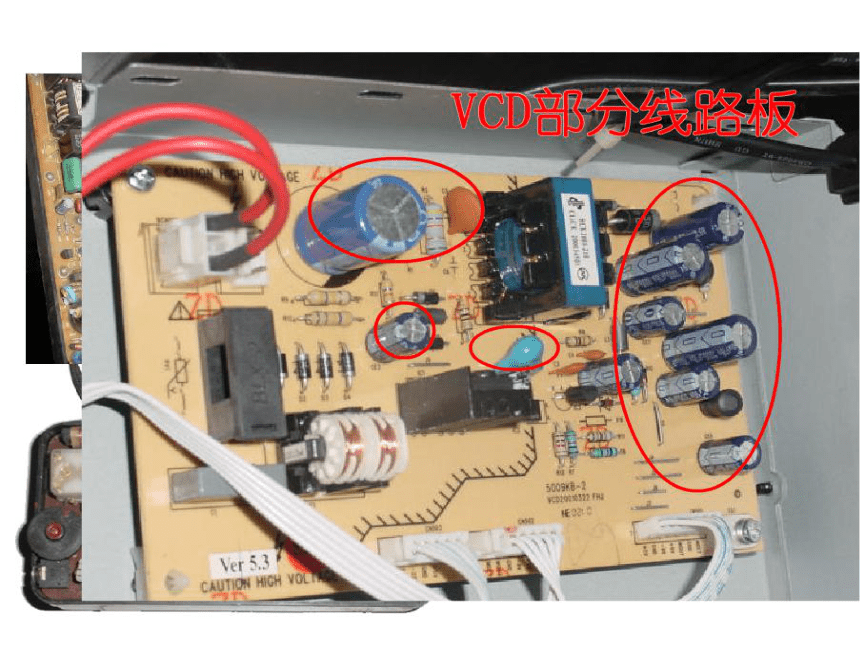

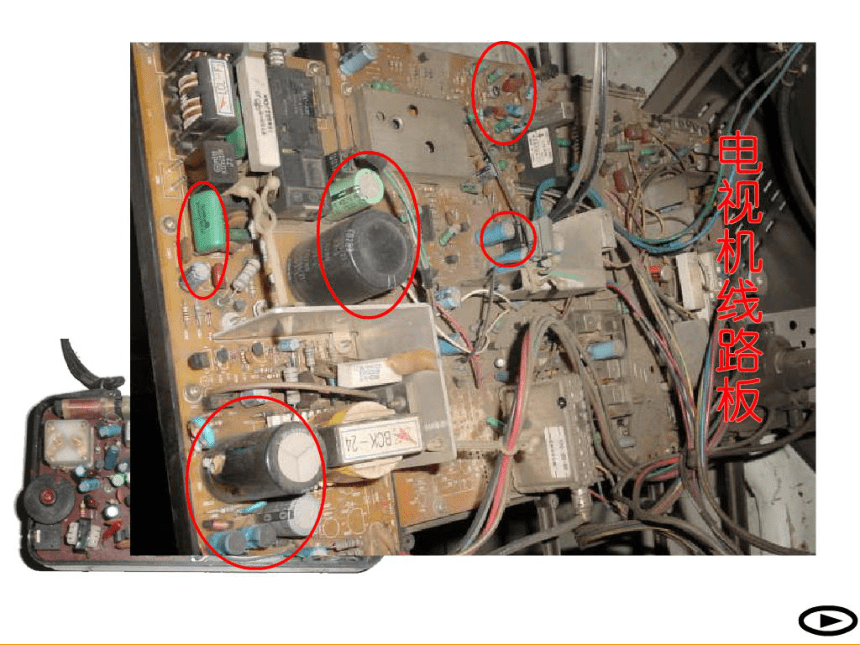

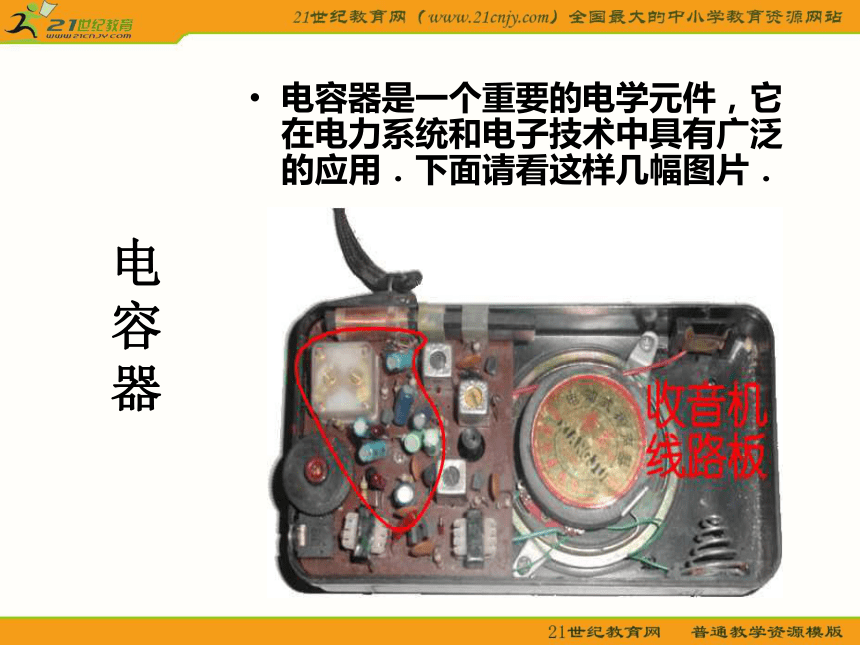

课件19张PPT。第七节．电容器 电容电容器电容器是一个重要的电学元件，它在电力系统和电子技术中具有广泛的应用．下面请看这样几幅图片．

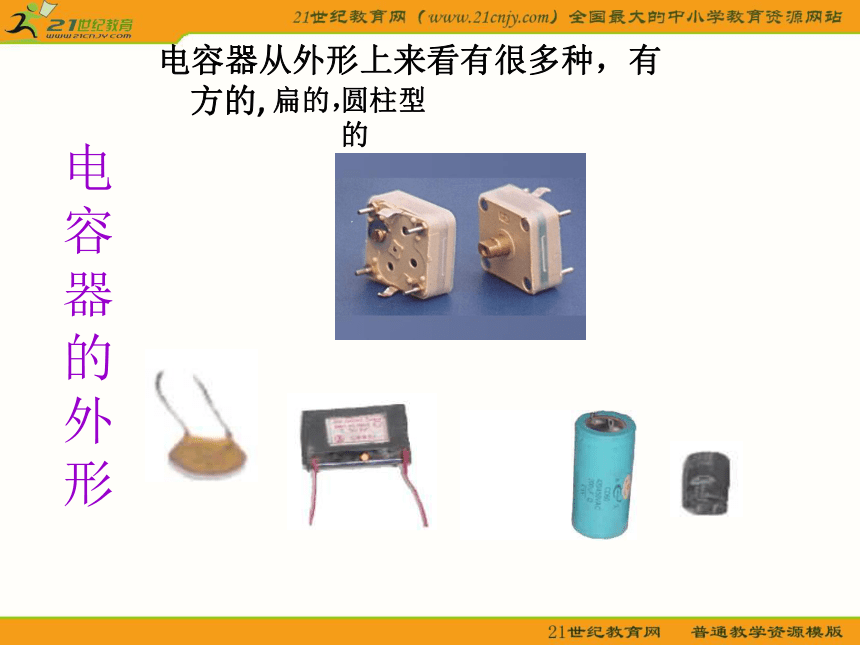

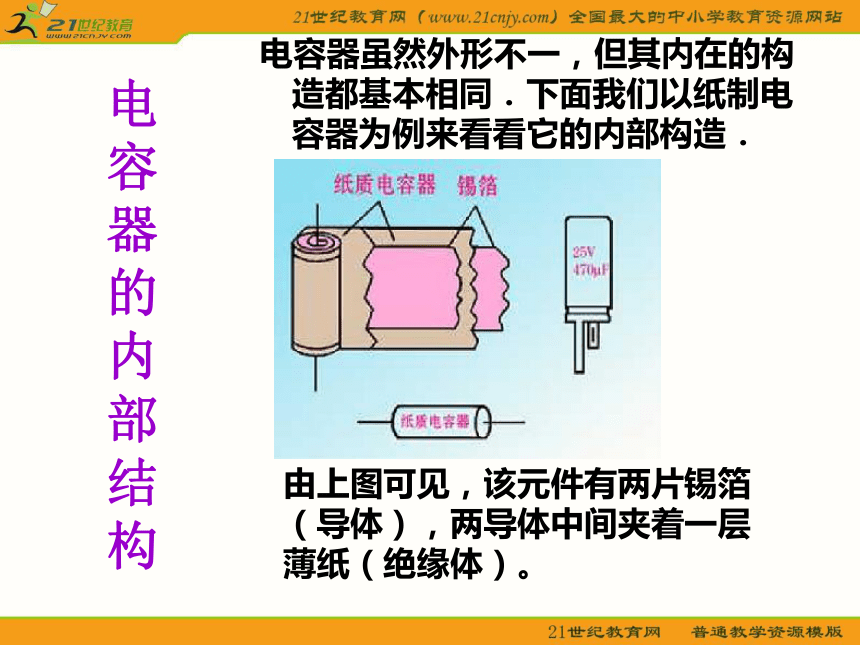

电容器的外形电容器从外形上来看有很多种，有方的,扁的，圆柱型的电容器的内部结构电容器虽然外形不一，但其内在的构造都基本相同．下面我们以纸制电容器为例来看看它的内部构造．由上图可见，该元件有两片锡箔（导体），两导体中间夹着一层薄纸（绝缘体）。一、电容器
（1）.相邻两个同学能否构成电容器？（2）.两个平行金属板夹上一层绝缘物质能否构成一个电容器?提示：中间空气绝缘，人是导体且靠很近 提示: 金属板导电是导体，两板间的空气是绝缘物质⒉电容器的充放电１、定义：两块彼此靠近又互相绝缘的导体组成的器件。
实验 以上我们从感性的角度认识了电容器，那么电容器具体有什么应用，下面我们通过一个试验来加以说明。操作：分别将开关Ｋ接１和２，观察灵敏电流计和电容器两极板上的情况充放电的特点（１）充电：使原本不带电的两板带上等量异种电荷的过程特点：①有短暂的电流产生，且电流在逐渐的减小，当充电结束时Ｉ＝０
②电荷量Ｑ在逐渐的增加
③两板间的电场强度Ｅ和电势差Ｕ在逐渐的增加
④电能减小，电场能增加（２）放电： 使充电后的电容器电荷中和失去电荷的过程特点：①有短暂的电流产生，且电流在逐渐的减小，当放电结束时Ｉ＝０
②电荷量Ｑ在逐渐的减小
③两板间的电场强度Ｅ和电势差Ｕ在逐渐的减小
④电场能减小，电能增加
１、电容器有什么作用？（可以用来储存电荷）２、水容器又有何作用？（用来储存水）３、用什么物理量来描述不同的水容器储存水的本领的强弱？ 从上图可知，不同横截面积Ｓ的水容器装有相同高度h的水时，横截面积Ｓ的水容器储存水的本领越强．即对于水容器可用Ｓ来描述水容器储存水的本领的强弱．电容器和水容器非常相似．由思考１和２的特点，我们可以用类比的方法将电容器与水容器进行类比．其中：电容器→水容器
容纳电荷的本领→装水的本领
电荷量的多少Ｑ→装水的多少Ｖ
电势差Ｕ→水的高度差h
Q/U该比值来反映电容器容纳电荷的本领→Ｓ＝Ｖ／ h该比值来反映水容器装水的本领
二、电容
１、定义：电容器所带的电荷量Ｑ与电容器两极板间的电势差Ｕ的比值，叫电容，用Ｃ来表示
２、表达式：Ｃ＝Ｑ／Ｕ
其中电荷量Ｑ为每个极板上所带电荷量的绝对值
３、物理意义：反映电容器容纳电荷量本领的强弱
４、单位：
国际单位：法拉或法（F） 1F=1C/V
常用单位：微法（μF); 皮法（pF)
1F=106 μF=1012pF
平行板电容器1、什么是平行板电容器？2、影响平行板电容器电容的因素有哪些？三、平行板电容器实验探究：仪器介绍：感应起电机、静电计的原理电容器和电容结论：充电后保持Ｑ不变式中S表示两板的正对面积,d表示两板间的距离.ε是电介质的相对介电常数，与电介质的性质有关。①保持d和ε不变，减小两板的正对面积Ｓ，则Ｕ↑
②保持Ｓ和ε不变，减小两板的间距d ，则Ｕ↑③保持d和Ｓ不变，在板间插入电介质，使ε ↑，则Ｕ↑
实验研究表明：四、电容器的种类３、电容器的符号：
１、从结构上来看，常用的电容器分为
①固定电容器
②可变电容器
２、按电解质的种类，常用的电容器分为
①聚苯乙烯电容器
②陶瓷电容器
③电解电容器
２、电容器的充放电
二、
电
容 三、平行板电容器：１、定义：充电：使原本不带电的两板带
上等量异种电荷的过程
放电： 使充电后的电容器电荷
中和失去电荷的过程
小结：１、定义：两块彼此靠近又互相绝缘的导体组成的器件。一、
电
容 器２、表达式：Ｃ＝Ｑ／Ｕ ３、物理意义：反映电容器容纳电荷量本领的强弱
４、国际单位：法拉或法（F）四、电容器的种类电容器 电容课后练习： １、连接在电池两极上的平行板电容器，当两极板间的
距离减小时（ ）
A.电容器的电容C变大
B.电容器极板的带电量Q变大
C.电容器两极间的电势差U变大
D.电容器两极板间的电场强度E变大
ABD２、在下图所示的实验装置中，平行板电容器的极板A与一个灵敏的静电计相接，极板B接地，若极板B稍向上移动一点，由观察到的指针变化做出平行板电容器电容变小的依据是（??? ）
A、两极板间的电压不变，极板上的电荷量变小
B、两极板间的电压不变，极板上的电荷量变大
C、极板上电荷量几乎不变，两极板间电压变小
D、极板上电荷量几乎不变，两极板间电压变大D谢谢大家！请多指教！
THE END
