物理：新人教版选修3-1 电容器与电容 （课件）4

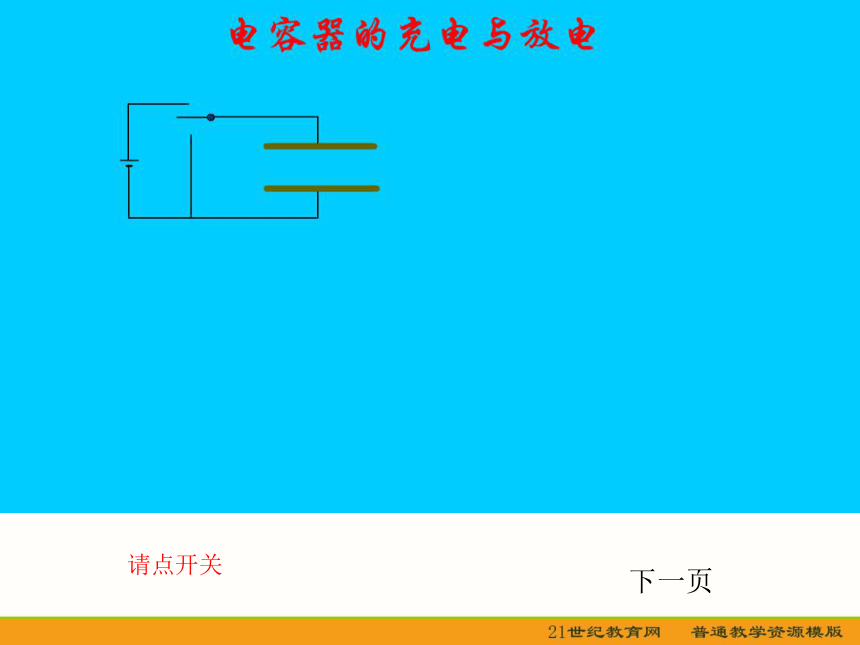

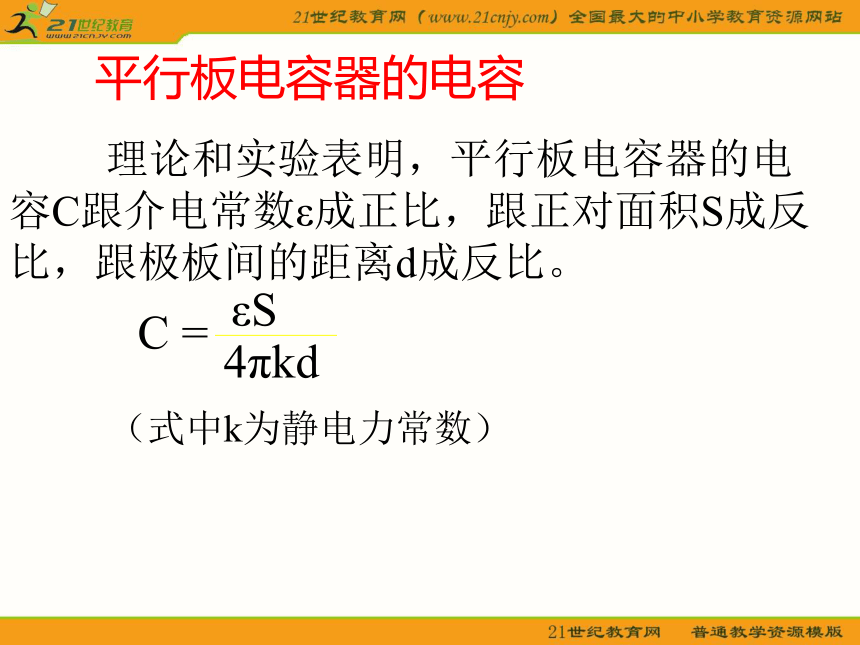

课件10张PPT。电 容 器 与 电 容下一页请点开关平行板电容器的电容 理论和实验表明，平行板电容器的电容C跟介电常数ε成正比，跟正对面积S成反比，跟极板间的距离d成反比。（式中k为静电力常数）思考与讨论：

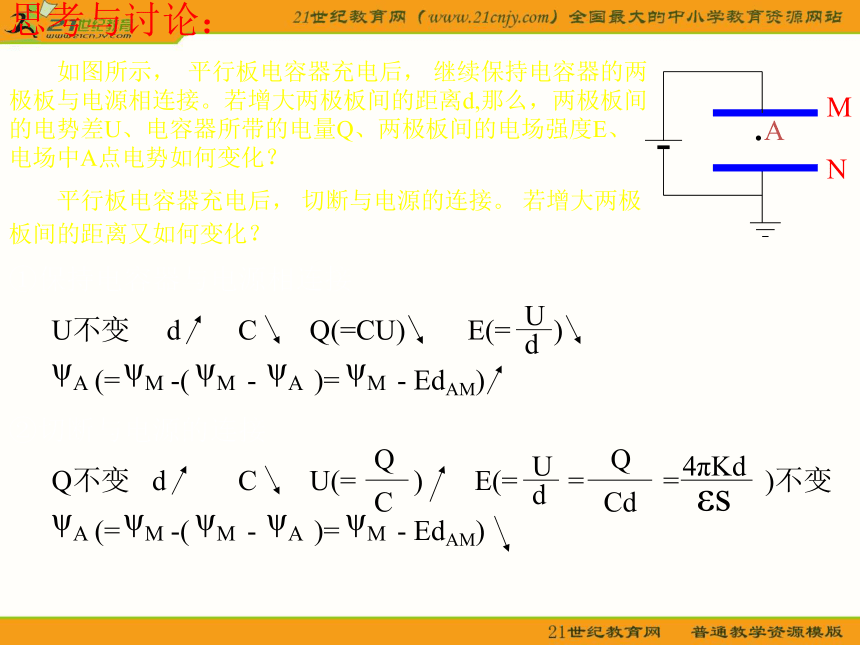

如图所示， 平行板电容器充电后， 继续保持电容器的两极板与电源相连接。若增大两极板间的距离d,那么，两极板间的电势差U、电容器所带的电量Q、两极板间的电场强度E、电场中A点电势如何变化？
平行板电容器充电后， 切断与电源的连接。 若增大两极板间的距离又如何变化？ ①保持电容器与电源相连接 ②切断与电源的连接U不变Q不变常用电容器从构造上｛固定电容器可变电容器｛一般电容器电解电容器加在电容器两极上的电压不能超过某一限度，超过这个限度，电介质将被击穿，电容器损坏。这个极限电压称为击穿电压。
电容器上一般都标明电容器的电容和额定电压的数值。额定电压是指电容器长期工作时所能承受的电压，比击穿电压低。课堂练习2、如图所示是描述对给定的电容器充电时电量Q、电压U、电容C之间相互关系的图像，其中正确的是（ ）0CQCUQUCQ000 A B C D1、一个平行板电容器，电容为200pF，充电后两板间的电压为100V，电容带电量为————————C，断开电源后，将两板间距离减半，两板间的电压为—————V2×101250B C D3、两块大小、形 状完全相同的金属平板平行放置构成一平行 板电容器。 与它相连的电路如图所示，接通开 关 S，电 源即给电容 器充电（ ）MNSA、保持S接通，减小两极板间的距离，则两极板间电场的电场强度减小
B、保持S接通，在两极板间插入一块介质，则极板上的电荷量增大
C、断开S，减小两极板间的距离，则两极板间的电势差减小
D、断开S，在两极板间插入一块介质，则两极板间的电势差增大B C本章小结1、电容：C=Q U2、平行板电容器的电容：3、常见电容器Class is over
