物理：新人教版选修3-1 电势差与电场强度的关系 （课件）2

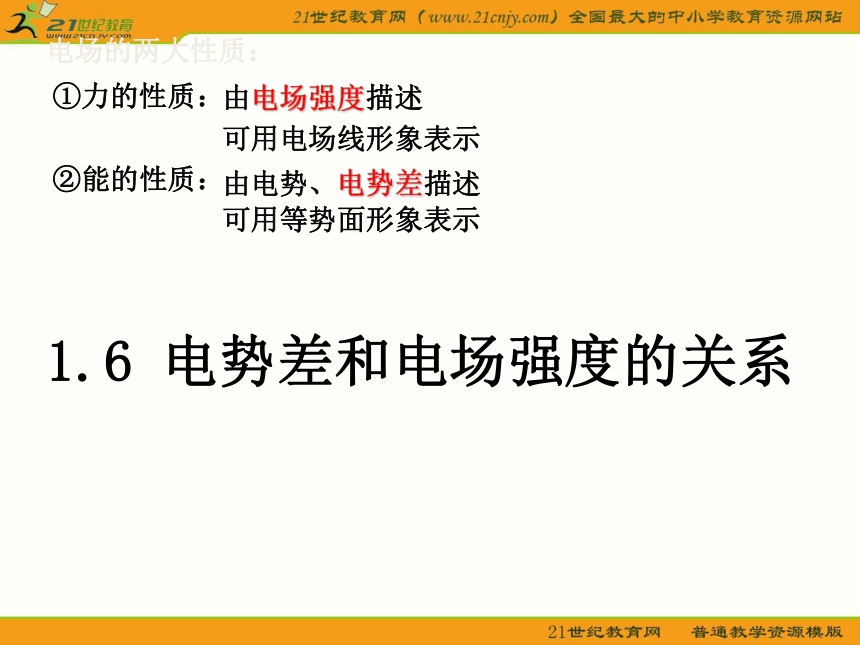

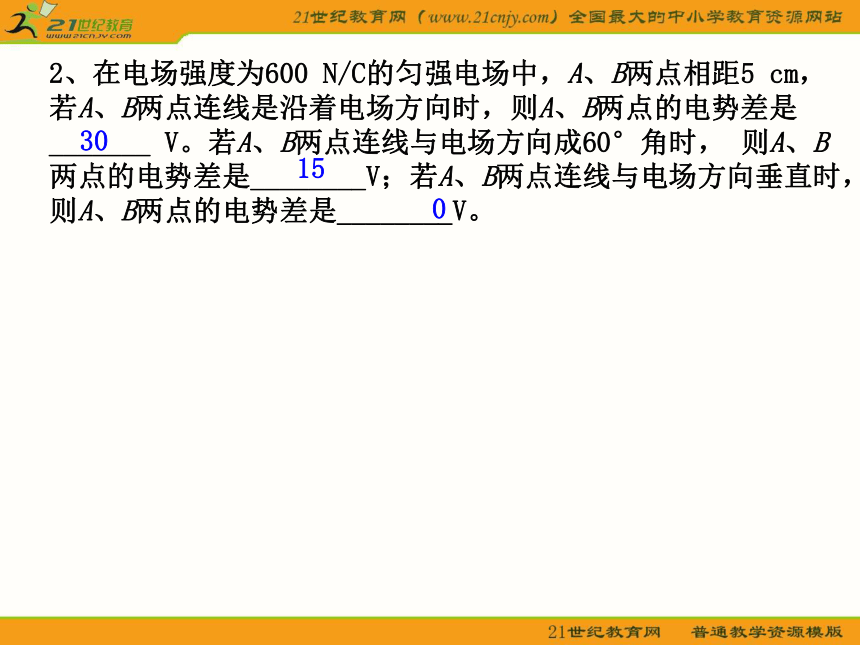

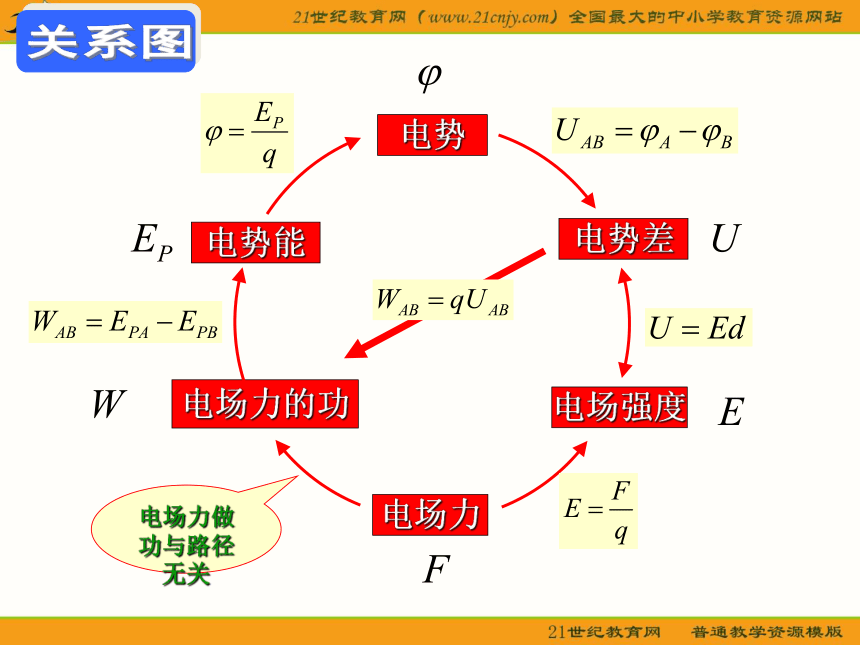

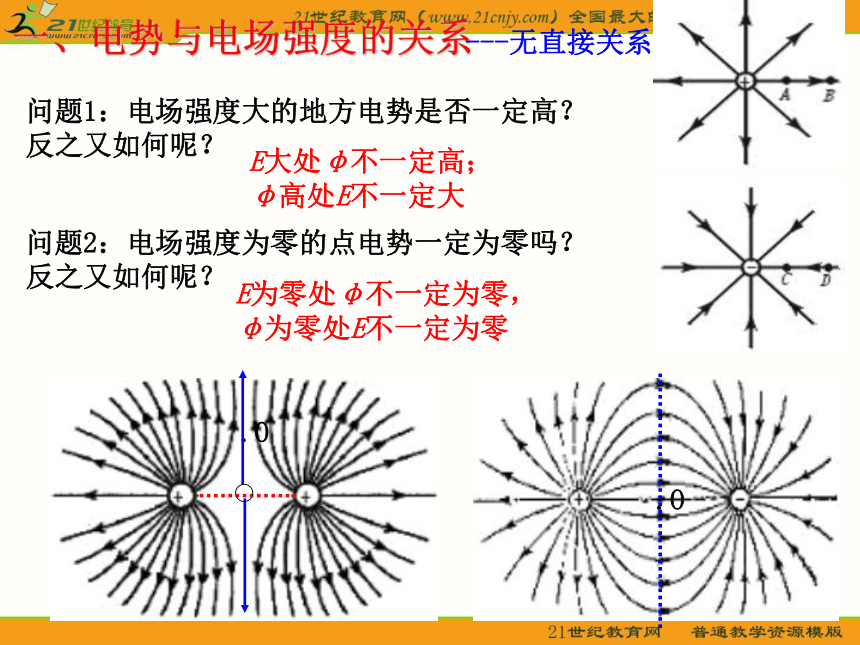

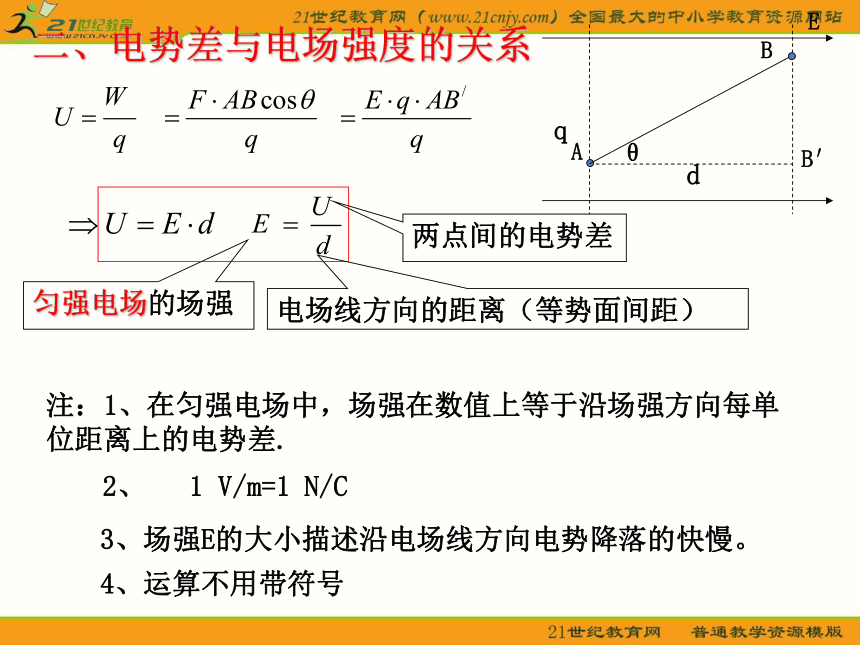

课件17张PPT。电场的两大性质： ①力的性质： ②能的性质： 由电场强度描述 可用电场线形象表示 由电势、电势差描述 可用等势面形象表示 1.6 电势差和电场强度的关系一、电势与电场强度的关系问题1：电场强度大的地方电势是否一定高？反之又如何呢？ E大处φ不一定高；φ高处E不一定大 问题2：电场强度为零的点电势一定为零吗？反之又如何呢？ E为零处φ不一定为零，φ为零处E不一定为零 .O---无直接关系 二、电势差与电场强度的关系 d匀强电场的场强两点间的电势差电场线方向的距离（等势面间距）注：1、在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差. 2、 1 V/m=1 N/C 3、场强E的大小描述沿电场线方向电势降落的快慢。4、运算不用带符号三、有关于计算场强的三个公式（适用于任何电场）（只适用于点电荷）（只适用于匀强电场）电场力电场强度电势差电势电势能电场力的功电场力做功与路径无关解：课堂练习：2、在电场强度为600 N/C的匀强电场中，A、B两点相距5 cm，若A、B两点连线是沿着电场方向时，则A、B两点的电势差是_______ V。若A、B两点连线与电场方向成60°角时， 则A、B两点的电势差是________V；若A、B两点连线与电场方向垂直时，则A、B两点的电势差是________V。301503、如图所示，平行金属板A与B相距5cm，电源电压为10v，则与A板相距1cm的C点的场强为( )
A.1000V／m B.500V／m
C.250V／m D.200V／mD如果A板接地，则C点的电势为( )
A.2V B.-2V C.8V D.-8VB4、如图，两块平行正对的金属板MN分别与电源相连，N板接地.在两板中的P点固定一正检验电荷.现保持M板不动，将N板向下平行移动，则在N板下移过程中，正检验电荷在P点的电势能变化情况是( )
A.不变 B.变大 C.变小 D.无法确定B如果保持N 板不动，将M板向下平行移动呢？5、如图甲是某电场中的一条电场线，A、B是这条电场线上的两点，若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度图象如图乙所示比较A、B两点电势的高低和场强大小可知( )
A.φA>φB B.φA<φB
C.EA>EB D.EABC答案:7.5×103；-3.84×10-16；增加6、如图所示，a、b是匀强电场中的两点已知两点间的距离为0.4m，两点的连线与电场线成37°角，两点间的电势差Uab=2.4×103V，则匀强电场的场强大小为E=______V/m，把电子从a点移到b点电场力做功W=______J，电子的电势能将______(填“增大”、“减少”或“不变”)7.如图所示，两平行板的金属板间始终与电源两极相连，电源电压为8.0V，两板的间距为2cm，而且极板B接地。极板间有C、D两点，C距A板0.5cm，D距B板0.5cm，则（ ）
A．两板间的场强为500V/m
B．C、D两点的电势相等
C．C点的电势ψC =2.0V
D．D点的电势ψD =2.0V D解:因B、C为同一等势面上的两点，所以小球从B运动到C点的过程中，电场力做功为零，由动能定理得小球从A运动到C的过程中，由动能定理得8、匀强电场中的A、B、C三点构成一边长为a的等边三角形，如图所示，场强方向平行于纸面.具有初速度的电子在电场力作用下从B到A动能减少E0，质子在电场力作用下从C到A动能增加E0，求匀强电场的场强.解:根据动能定理得电子从B到A过程中质子从C到A过程中由①②可知B、C两点电势相等且大于A点电势.即φB=φC>φA方向垂直BC，并指向A①②因为电场为匀强电场，所以BC连线为等势面(如图中虚线)，与BC垂直为电场线(如图中实线)图中A、B、C为匀强电场中的三点已知φA=12V，φB=6V，φC= - 6V试在方框中做出该电场线的分布示意图
