物理：新人教版选修3-1 焦耳定律 （课件）2
文档属性
| 名称 | 物理：新人教版选修3-1 焦耳定律 （课件）2 |  | |
| 格式 | rar | ||
| 文件大小 | 104.7KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版（新课程标准） | ||
| 科目 | 物理 | ||
| 更新时间 | 2011-01-20 13:59:00 | ||
图片预览
文档简介

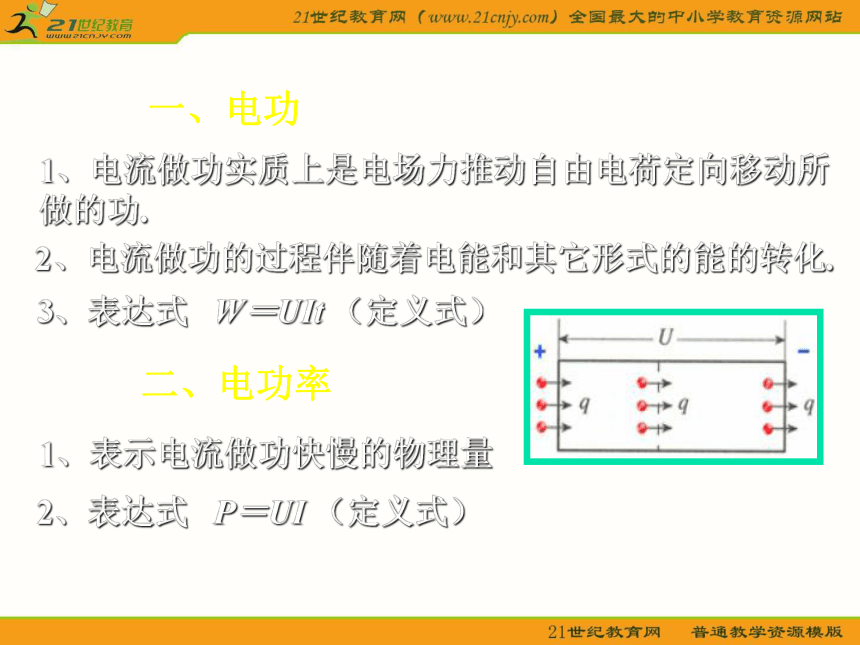

课件12张PPT。第五节 焦耳定律一、电功1、电流做功实质上是电场力推动自由电荷定向移动所做的功.2、电流做功的过程伴随着电能和其它形式的能的转化.3、表达式 W＝UIt （定义式）二、电功率1、表示电流做功快慢的物理量2、表达式 P＝UI （定义式）三、焦耳定律（实验定律）1、内容：2、定义式：Q＝I2Rt3、 适用于一切电路

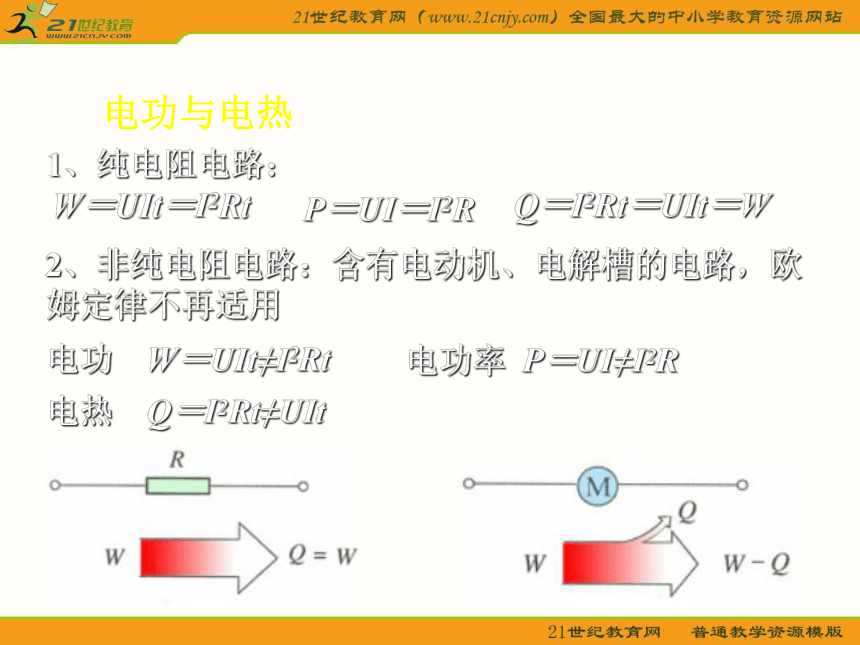

（纯电阻电路、非纯电阻电路）中电热的计算。 电功与电热 1、纯电阻电路：W＝UIt＝I2RtP＝UI＝I2RQ＝I2Rt＝UIt＝W2、非纯电阻电路：含有电动机、电解槽的电路，欧姆定律不再适用电功 W＝UIt≠I2Rt电功率 P＝UI≠I2R电热 Q＝I2Rt≠UIt例1、一根电阻丝在通过2C的电量时，消耗电能是8J。若在相同时间内通过4C的电量，则该电阻丝两端所加电压U和该电阻丝在这段时间内消耗的电能E分别为 （ ）
A．U＝4V B．U=8V
C．E＝16J D．E=32J答案：BD例2、图中虚线框内是一个未知电路，测得它的两端点a，b之间的电阻是R，在a，b之间加上电压U，测得流过这电路的电流为I，则未知电路的电功率一定是( )
A . I2R B .U2/R
C. UI D.I2R+UI答案：C例3、有一个直流电动机，把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A，若把它接入2V电压的电路中，电动机正常工作，工作电流是1A。求：
（1）电动机正常工作时的输出功率。
（2）如在正常工作时，转子突然被卡住，此时电动机的发热功率多大？（提示：电动机在电路中转子不转动时为纯电阻用电器）答案：1.5W，8W 例4、把两个相同的电灯分别接成如图所示的两种电路，调节变阻器，使电灯都正常发光．若两电路消耗的总功率分别为P1、P2，两个变阻器R1、R2消耗的电功率分别为P1'、P2'，则可以判定 ( )
(A) P1＝2P2 (B) P1＝P2
(C) P1'＝2P2' (D) P1'＞2P2'答案：AD例5、某一用直流电动机提升重物的装置如图所示．重物的质量m＝50kg，电源电动势ε＝110V．不计内阻及各处的摩擦，当电动机以v＝0.90m／s的恒定速度向上提升重物时，电路中的电流强度I＝5A，由此可知电动机线圈的电阻 R＝ 。 答案：4Ω例6、如图所示的电路中，电源电动势ε＝6V，内阻r＝1Ω，M为一直流玩具电动机，其电枢电阻R1=2Ω，限流电阻R2=3Ω，电压表示数为3.6V，求玩具电动机得到的电功率和转化为机械能的功率．答案：2.16W，1.44W例7：下表列出不同品牌电冰箱和电风扇名牌上的主要项目(1)冰箱与电风扇均工作一天耗电量分别是多少？(2)冰箱与电风扇工作的额定电流是多少？例8、已知R1、R2都标有"4W 100Ω"字样，而R3标有"1W 100Ω"字样．按图中所示的电路连接，则A、B间允许消耗的最大电功率为 W．答案：1.5W
