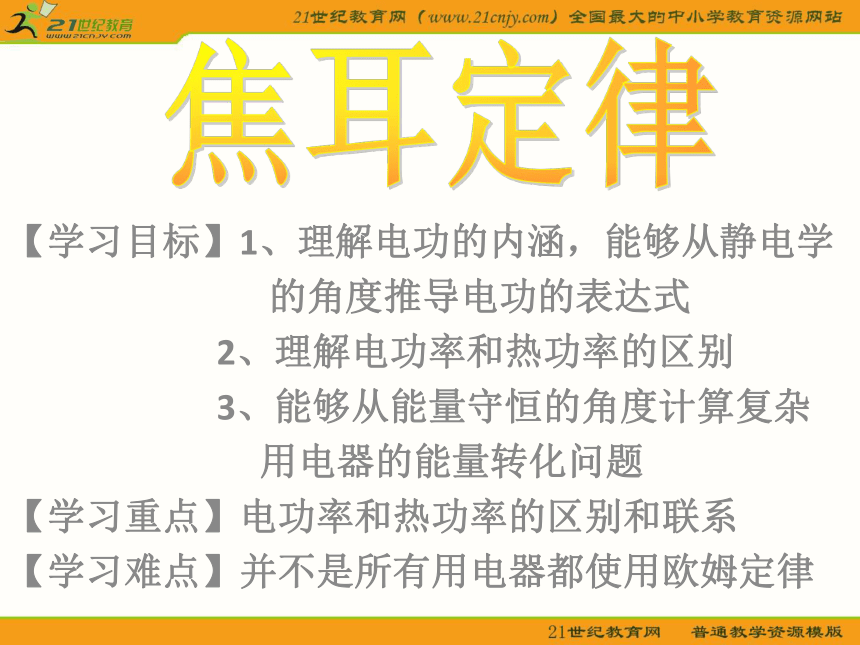

课件12张PPT。【学习目标】1、理解电功的内涵，能够从静电学
的角度推导电功的表达式
2、理解电功率和热功率的区别
3、能够从能量守恒的角度计算复杂
用电器的能量转化问题
【学习重点】电功率和热功率的区别和联系

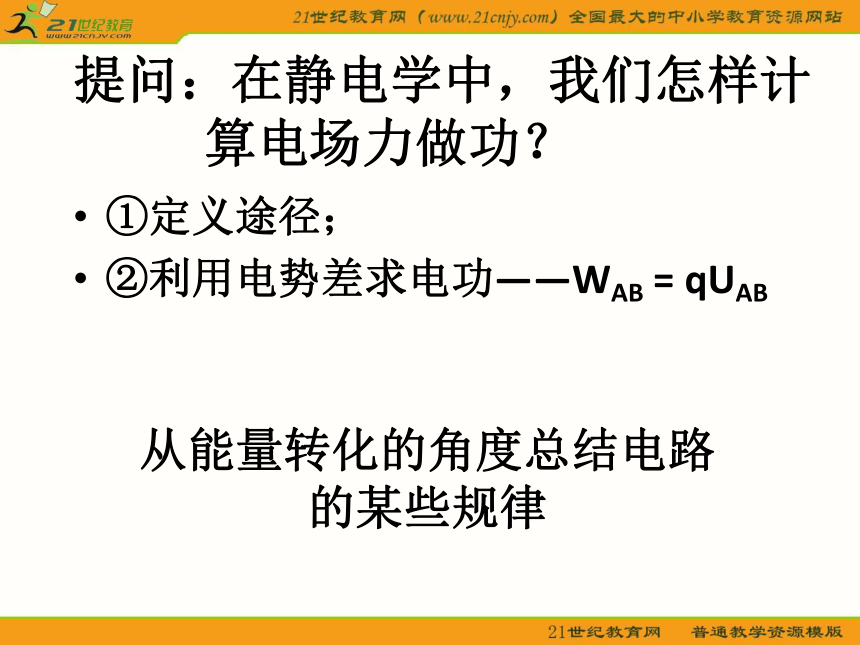

【学习难点】并不是所有用电器都使用欧姆定律焦耳定律提问：在静电学中，我们怎样计 算电场力做功？ ①定义途径；
②利用电势差求电功——WAB = qUAB 从能量转化的角度总结电路的某些规律 探讨几个用电器的能量转化情况a、电流流过电炉
b、电流流过电解槽
c、电流流过电风扇→电能转化为热能。
→电能转化为化学能和热能 →电能转化为机械能和热能

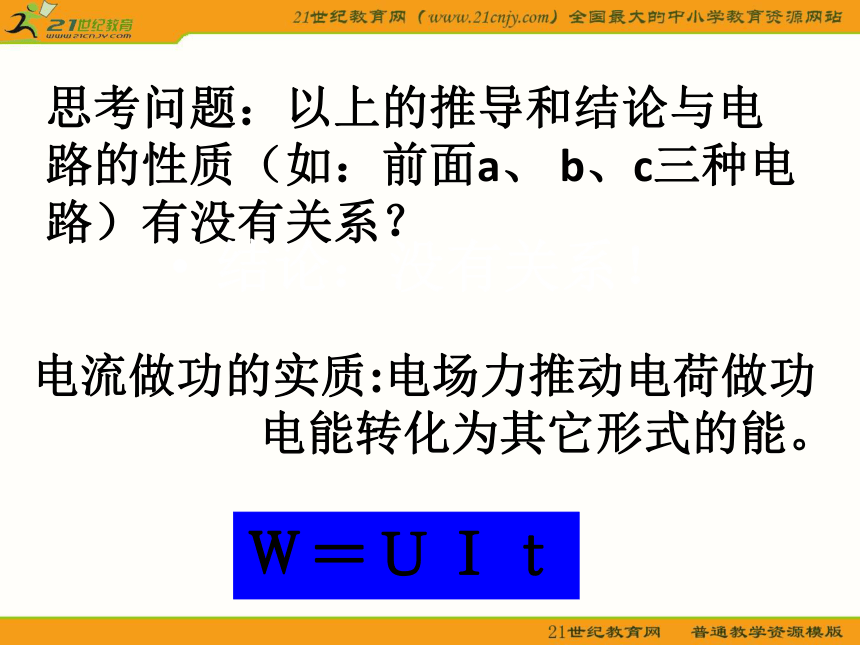

电流做的功为推导： W = qU = ItU思考问题：以上的推导和结论与电路的性质（如：前面a、 b、c三种电路）有没有关系？ 结论：没有关系！ 电流做功的实质:电场力推动电荷做功
电能转化为其它形式的能。Ｗ＝ＵＩｔ电功率 Ｐ＝Ｗ／ｔ＝ＵＩ 为了使用电器安全正常地工作，制造商对用电器的电功率和工作电压都有规定的数值，并且标明在用电器上，叫做用电器的额定电压和额定功率。R′自a向b移 ？实际功率 电功率和热功率 将a类电路用能量守恒的关系写出完整的方程
写方程→化简→得出欧姆定律…
对b类和c类电路电路应用同样的关系，还能得出欧姆定律吗？
不能。
可以看出，并不是所有的用电元件都是适用欧姆定律的 非纯电阻电路和纯电阻电路？
电能全部转化为内能如白炽电灯、电炉、电热毯等只有部分电能转化为内能。
电路中含用电动机、电解槽等。
ＵＩｔ＝Ｉ2Ｒｔ＋Ｅ其他
ＵＩｔ＝Ｉ2Ｒｔ＝Ｕ2ｔ／Ｒ非纯电阻电路纯电阻电路 例 一台电风扇，内阻为20Ω，接上220V电压后，消耗的功率是66W。求： （1）电风扇正常工作时通过电动机的电流强度。 （2）电风扇正常工作时转化为机械能和内能的功率，电机的效率。 （3）如果接上电源后，扇叶被卡住，不能转动，求这时通过电动机的电流，以及电动机消耗的电功率和发热功率。小结：焦耳定律 Q＝I2Rt 电功和电热：
1）纯电阻电路中（电路中只含有电阻）
W＝UIt＝I2Rt＝Q
P电＝UI＝ P热＝Q／t＝I2R
2）非纯电阻电路中：
W＝UIt 大于I2Rt＝Q；
P电＝UI 大于P热＝Q／t＝I2R
P电＝P热＋P其它
