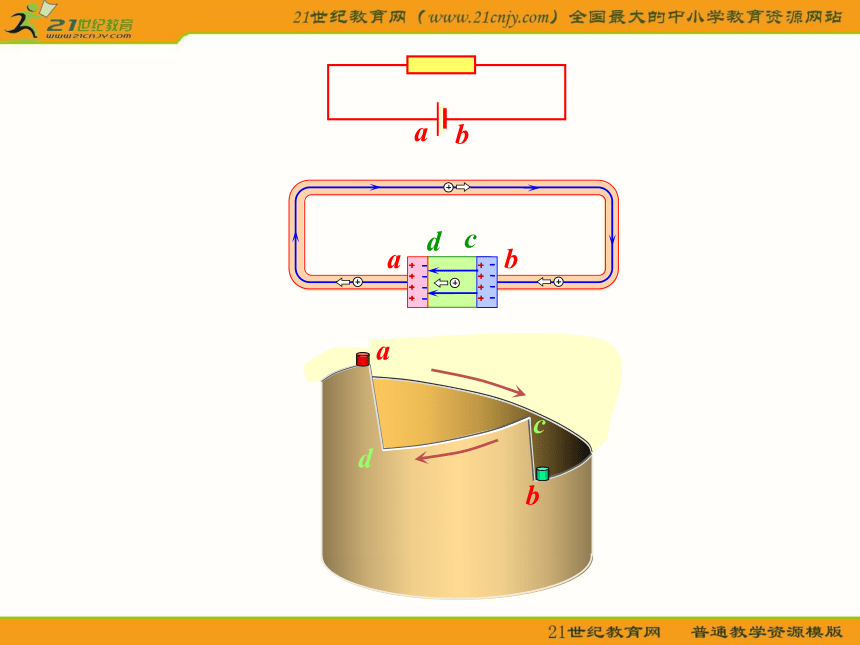

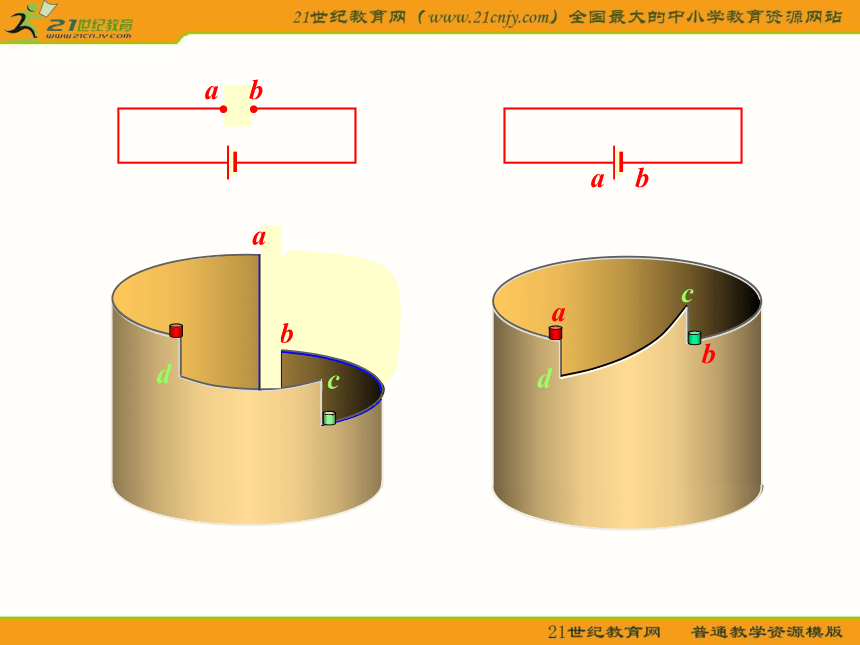

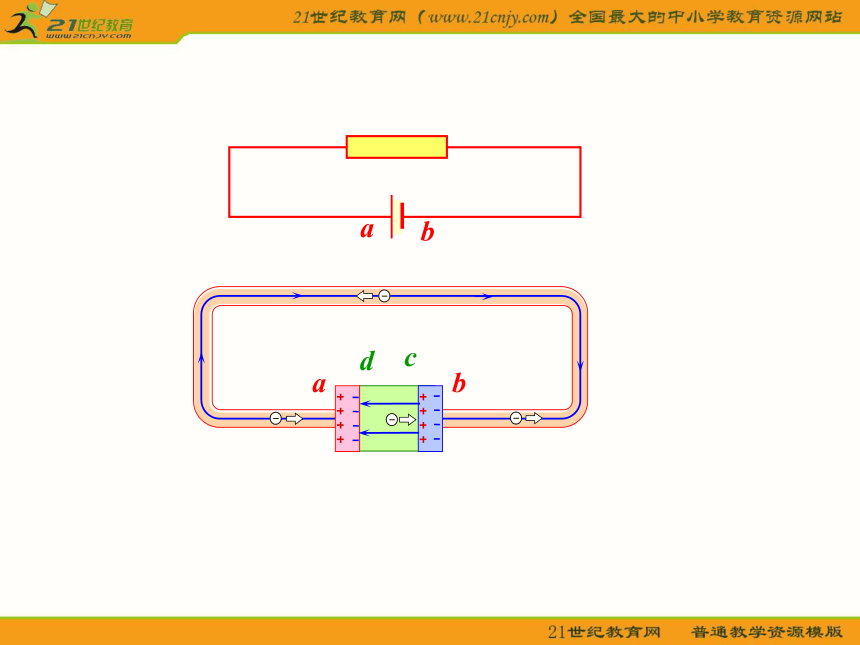

课件12张PPT。第七节 闭合电路欧姆定律推导的核心过程是分析闭合电路以下
三处的能量转化
外电路：E外＝I2R t ①
内电路： E内＝I2 r t ②
电池化学反应层： W ＝E I t ③ab闭合电路欧姆定律：表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。三、路端电压跟负载的关系 外电路两端的电压叫路端电压 １、按图中的电路进行演示：R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小 ３、电源的外特性曲线——路端电压U随电流I变化的图象。 （2）图象的物理意义
①在纵轴上的截距表示电源的电动势E。 ②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害。四、闭合电路中的功率由于闭合电路中内、外电路的电流相等，所以由 得：1．电源提供的功率（电源功率）： 2．电源的输出功率（外电路得到的功率） 3．电源内阻上的热功率 小结：１、电动势是表征电源把其他形式的能量转化为电能本领大小的物理量 ４、电源的供电过程是能量转化的过程 ２、闭合电路欧姆定律 ３、电源的外特性曲线
三处的能量转化
外电路：E外＝I2R t ①
内电路： E内＝I2 r t ②
电池化学反应层： W ＝E I t ③ab闭合电路欧姆定律：表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。三、路端电压跟负载的关系 外电路两端的电压叫路端电压 １、按图中的电路进行演示：R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小 ３、电源的外特性曲线——路端电压U随电流I变化的图象。 （2）图象的物理意义
①在纵轴上的截距表示电源的电动势E。 ②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害。四、闭合电路中的功率由于闭合电路中内、外电路的电流相等，所以由 得：1．电源提供的功率（电源功率）： 2．电源的输出功率（外电路得到的功率） 3．电源内阻上的热功率 小结：１、电动势是表征电源把其他形式的能量转化为电能本领大小的物理量 ４、电源的供电过程是能量转化的过程 ２、闭合电路欧姆定律 ３、电源的外特性曲线
