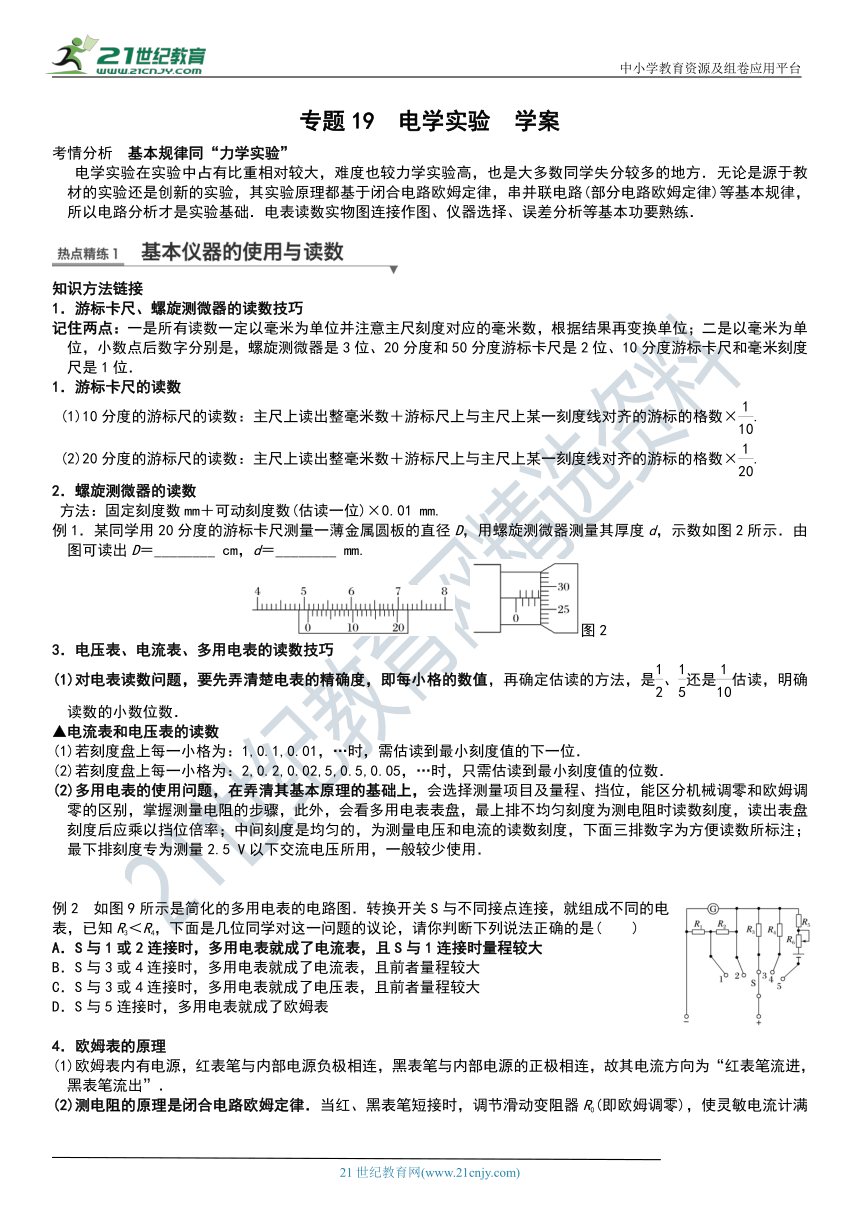

专题19　电学实验 学案
考情分析　基本规律同“力学实验”
电学实验在实验中占有比重相对较大，难度也较力学实验高，也是大多数同学失分较多的地方．无论是源于教材的实验还是创新的实验，其实验原理都基于闭合电路欧姆定律，串并联电路(部分电路欧姆定律)等基本规律，所以电路分析才是实验基础．电表读数实物图连接作图、仪器选择、误差分析等基本功要熟练．
知识方法链接
1．游标卡尺、螺旋测微器的读数技巧
记住两点：一是所有读数一定以毫米为单位并注意主尺刻度对应的毫米数，根据结果再变换单位；二是以毫米为单位，小数点后数字分别是，螺旋测微器是3位、20分度和50分度游标卡尺是2位、10分度游标卡尺和毫米刻度尺是1位．21·cn·jy·com
1．游标卡尺的读数
(1)10分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻度线对齐的游标的格数×.
(2)20分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻度线对齐的游标的格数×.
2．螺旋测微器的读数
方法：固定刻度数mm＋可动刻度数(估读一位)×0.01 mm.
例1．某同学用20分度的游标卡尺测量一薄金属圆板的直径D，用螺旋测微器测量其厚度d，示数如图2所示．由图可读出D＝________ cm，d＝________ mm.2-1-c-n-j-y
　图2
3．电压表、电流表、多用电表的读数技巧
(1)对电表读数问题，要先弄清楚电表的精确度，即每小格的数值，再确定估读的方法，是、还是估读，明确读数的小数位数．【版权所有：21教育】
▲电流表和电压表的读数
(1)若刻度盘上每一小格为：1,0.1,0.01，…时，需估读到最小刻度值的下一位．
(2)若刻度盘上每一小格为：2,0.2,0.02,5,0.5,0.05，…时，只需估读到最小刻度值的位数．
(2)多用电表的使用问题，在弄清其基本原理的基础上，会选择测量项目及量程、挡位，能区分机械调零和欧姆调零的区别，掌握测量电阻的步骤，此外，会看多用电表表盘，最上排不均匀刻度为测电阻时读数刻度，读出表盘刻度后应乘以挡位倍率；中间刻度是均匀的，为测量电压和电流的读数刻度，下面三排数字为方便读数所标注；最下排刻度专为测量2.5 V以下交流电压所用，一般较少使用．
例2　如图9所示是简化的多用电表的电路图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是(　　)
A．S与1或2连接时，多用电表就成了电流表，且S与1连接时量程较大
B．S与3或4连接时，多用电表就成了电流表，且前者量程较大
C．S与3或4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
4．欧姆表的原理
(1)欧姆表内有电源，红表笔与内部电源负极相连，黑表笔与内部电源的正极相连，故其电流方向为“红表笔流进，黑表笔流出”．

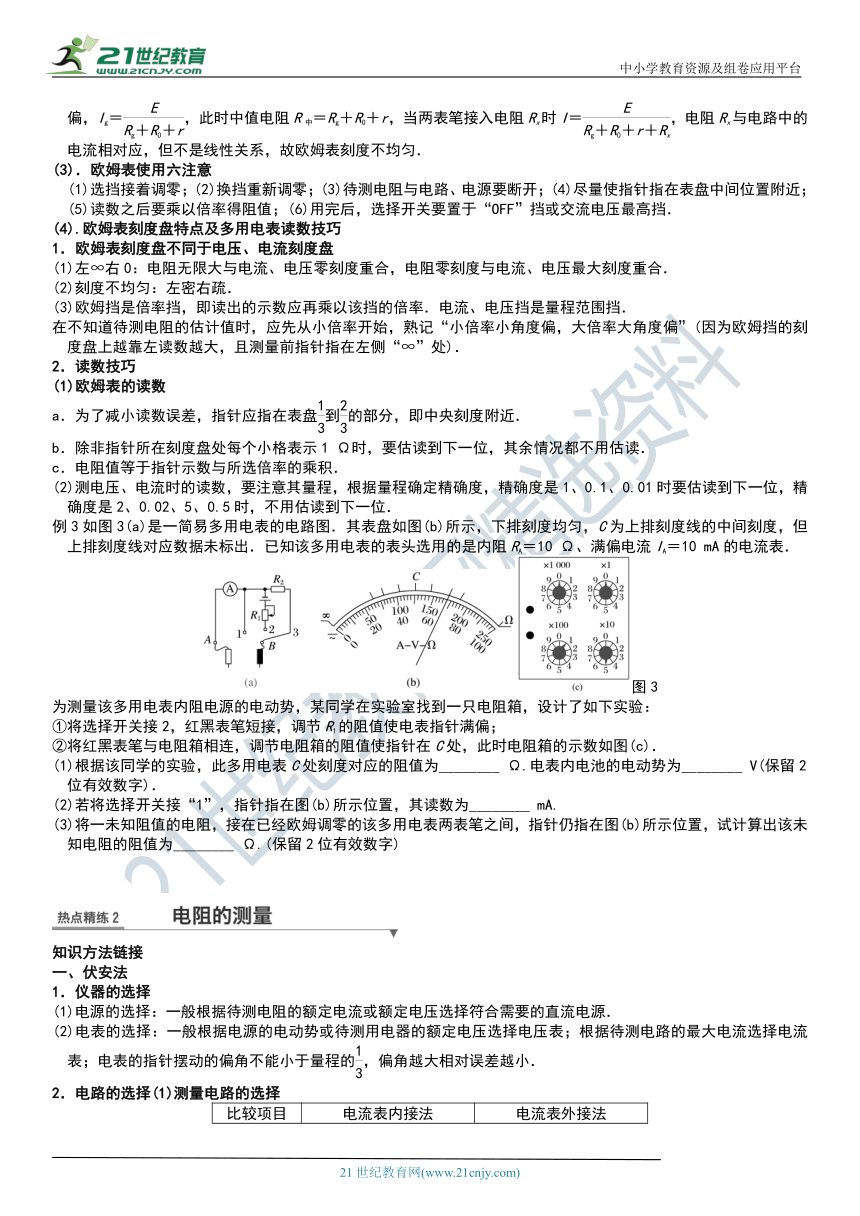

(2)测电阻的原理是闭合电路欧姆定律．当红、黑表笔短接时，调节滑动变阻器R0(即欧姆调零)，使灵敏电流计满偏，Ig＝，此时中值电阻R中＝Rg＋R0＋r，当两表笔接入电阻Rx时I＝，电阻Rx与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀．
(3)．欧姆表使用六注意
(1)选挡接着调零；(2)换挡重新调零；(3)待测电阻与电路、电源要断开；(4)尽量使指针指在表盘中间位置附近；(5)读数之后要乘以倍率得阻值；(6)用完后，选择开关要置于“OFF”挡或交流电压最高挡．
(4).欧姆表刻度盘特点及多用电表读数技巧
1．欧姆表刻度盘不同于电压、电流刻度盘
(1)左∞右0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合．
(2)刻度不均匀：左密右疏．
(3)欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率．电流、电压挡是量程范围挡．
在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处)．
2．读数技巧
(1)欧姆表的读数
a．为了减小读数误差，指针应指在表盘到的部分，即中央刻度附近．
b．除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读．
c．电阻值等于指针示数与所选倍率的乘积．
(2)测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位．21cnjy.com
例3如图3(a)是一简易多用电表的电路图．其表盘如图(b)所示，下排刻度均匀，C为上排刻度线的中间刻度，但上排刻度线对应数据未标出．已知该多用电表的表头选用的是内阻RA＝10 Ω、满偏电流IA＝10 mA的电流表．
图3
为测量该多用电表内阻电源的电动势，某同学在实验室找到一只电阻箱，设计了如下实验：
①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏；
②将红黑表笔与电阻箱相连，调节电阻箱的阻值使指针在C处，此时电阻箱的示数如图(c)．
(1)根据该同学的实验，此多用电表C处刻度对应的阻值为________ Ω.电表内电池的电动势为________ V(保留2位有效数字)．
(2)若将选择开关接“1”，指针指在图(b)所示位置，其读数为________ mA.
(3)将一未知阻值的电阻，接在已经欧姆调零的该多用电表两表笔之间，指针仍指在图(b)所示位置，试计算出该未知电阻的阻值为________ Ω.(保留2位有效数字)
知识方法链接
一、伏安法
1．仪器的选择
(1)电源的选择：一般根据待测电阻的额定电流或额定电压选择符合需要的直流电源．
(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电路的最大电流选择电流表；电表的指针摆动的偏角不能小于量程的，偏角越大相对误差越小．
2．电路的选择(1)测量电路的选择
比较项目
电流表内接法
电流表外接法
电路
误差来源
电流表的分压
电压表的分流
测量结果
R测＝>Rx，偏大
R测＝适用条件
Rx?RA(测大电阻)
RV?Rx(测小电阻)
(2)控制电路的选择：
①从节能的角度考虑，优先选用限流式．②以下三种情况必须用分压式：
a．要求待测电路的U、I从0变化． b．R滑?Rx.(R滑c．选用限流式，Ux、Ix过大(超过电流表量程，烧坏电表、电源或用电器等)．
限流式接法 分压式接法
二、电表的替代与改装
在没有电压表或电压表不能用；没有电流表或电流表不能用时，要用到电表的替代与改装．
(1)内阻已知的电压表相当于小量程的电流表；
(2)内阻已知的电流表则相当于小量程的电压表；
(3)灵敏电流计串大电阻改装成电压表；
(4)灵敏电流计并小电阻改装成电流表；
(5)电阻箱与电流表串联相当于电压表；
(6)电阻箱与电压表并联相当于电流表；
(7)内阻较小的电源串联定值电阻相当于内阻较大的电源．
(8)电压表、电流表的改装及其特点
项目
小量程电流表G改装成大量程电压表V
小量程电流表G改装成大量程电流表A
电路结构
R的作用
分压
分流
扩大量程
的计算

U=IgRg＝(I－Ig)R R＝Rg
电表的
总内阻
RV＝Rg＋R
RA＝
使用
并联在被测电路中，“＋”接线柱接电势较高的一端
串联在被测支路中，电流从“＋”接线柱流入
例4、有一电流表G，内阻Rg＝10 Ω，满偏电流Ig＝3 mA.要把它改装成量程为0～3 V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？21世纪教育网版权所有
例5、有一电流表G，内阻Rg＝10 Ω，满偏电流Ig＝3 mA.要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？2·1·c·n·j·y
三、电表内阻测量最常用的方法——半偏法
(1)用半偏法测电流表内阻，如图5所示，电阻箱应和电流表并联，然后与大电阻滑动变阻器串联，R测图5 图6
(2)若测电压表内阻，如图6所示，电阻箱应和电压表串联，然后与小电阻滑动变阻器并联，且R测>R真．
四、等效替代法
(1)电流等效替代(如图7)
图7 图8
(2)电压等效替代(如图8)
五. 计算电阻率的两种方法
1．根据电阻定律得ρ＝；
2．通过有关图象来求电阻率．图象法处理实验数据是最常用的方法之一，要从物理规律出发，写出图象的函数关系式，弄清斜率、截距等的物理意义，从而求出相关物理量．21·世纪*教育网
六.电阻测量的六种方法
1．伏安法: 电路图
特点：大内小外(内接法测量值偏大，测大电阻时应用内接法测量，测小电阻时应采用外接法测量)
2．安安法:测电流表内阻
若电流表内阻已知，则可将其当做电流表、电压表以及定值电阻来使用．
(1)如图16甲所示，当两电流表所能测得的最大电压接近时，如果已知的内阻R1，则可测得的内阻R2＝.
图16
(2)如图乙所示，当两电流表的满偏电压UA2?UA1时，如果已知的内阻R1，串联一定值电阻R0后，同样可测得
的电阻R2＝.
3．伏伏法测电压表内阻: 若电压表内阻已知，则可将其当做电流表、电压表和定值电阻来使用．
(1)如图17甲所示，两电压表的满偏电流接近时，若已知的内阻R1，则可测出的内阻得R2＝R1.21*cnjy*com
(2)如图乙所示，两电压表的满偏电流IV1?IV2时，若已知的内阻R1，并联一定值电阻R0后，I2=I1+I0,得的内阻R2＝.
4．等效法测电阻
如图18所示，先让待测电阻与一电流表串联后接到电动势恒定的电源上，读出电流表示数I；然后将电阻箱与电流表串联后接到同一电源上，调节电阻箱的阻值，使电流表的示数仍为I，则电阻箱的读数即等于待测电阻的阻值．
图18
5．比较法测电阻
如图19所示，读得电阻箱R1的阻值及、的示数I1、I2，,可得Rx＝.
如果考虑电流表内阻的影响，则I1(Rx＋RA1)＝I2(R1＋RA2)得
图19
6．半偏法测电流表内阻
电路图如图20所示
步骤：
(1)断开S2，闭合S1，调节R0，使的示数满偏为Ig；
(2)保持R0不变，闭合S2，调节电阻箱R，使的示数为；
(3)由上可得RA＝R.
特别提醒　当R0?RA时，测量误差小，此方法比较适合测小阻值的电流表的内阻，且测量值偏小；电源电动势应选大些的，这样表满偏时R0才足够大，闭合S2时总电流变化才足够小，误差才小．【来源：21·世纪·教育·网】
例6．[等效替代法测电阻]电学实验中经常需要测量电阻的阻值．
(1)测电阻的方法有很多种，现在提供一只标有“220 V　40 W”的灯泡，它正常工作时的电阻为________ Ω.若用多用电表欧姆挡来测量这只灯泡的电阻，则测出的电阻值________(填“大于”“等于”或“小于”)灯泡正常工作时的电阻值．【来源：21cnj*y.co*m】
(2)用下列器材设计一个实验，测量该灯泡正常工作时的电阻值．
A．220 V交流电源
B．单刀双掷开关一个
C．电阻箱一个(0～999.9 Ω，额定电流0.5 A)
D．定值电阻一个(0.5 kΩ，额定电流0.3 A)
E．交流电流表一个(0～0.3 A)
请在虚线框内画出电路原理图．
例7．(2017·安徽合肥市第二次检测)图10为某同学设计的一个测量电流表G1内阻(r1)的电路图(未画完整)，可供选择的器材如下：
待测电流表G1；量程为0～5 mA，内阻约为300 Ω
电流表G2：量程为0～10 mA，内阻约为40 Ω
电压表V2：量程为15 V，内阻约为15 kΩ
滑动变阻器R1：阻值范围为0～1 000 Ω
滑动变阻器R2：阻值范围为0～20 Ω
定值电阻R3：阻值为300 Ω
干电池E：电动势约为1.5 V，内阻不计
开关S及导线若干
(1)请完善测量电路的电路图，并依据电路图完成图11中实物图的连接；
(2)滑动变阻器应选________(填写器材后面的代号)；
(3)实验中测得电流表G1的读数I和另一电表读数X，待测电流表G1内阻的表达式为r1＝________；
(4)若测定电流表G1的内阻为290 Ω，用它改装成如图12所示的欧姆表，图中的电源E′的电动势为9.0 V，将红黑表笔短接进行欧姆调零后，则该欧姆表的内阻为________ Ω；接着在两表笔间接一电阻时，表头G1指针刚好偏至满刻度的，则该电阻的阻值为________ Ω.
知识方法链接
测量电源电动势和内阻的三个常用方案
方案
伏安法
伏阻法
安阻法
原理
E＝U＋Ir
E＝U＋r
E＝IR＋Ir
电路图
关系式
U＝E－Ir
＝＋
＝＋
图象
纵轴截距：E
斜率大小：r
纵轴截距：
斜率：
纵轴截距：
斜率：
误差
分析
E测r测E测＝E真
r测>r真
E测r测E测＝E真
r测>r真
▲任何一种实验方法都要紧扣闭合电路欧姆定律E＝U＋Ir.注意U、I如何测量或得出的，明确变量与恒量，找到函数关系，化曲为直，获得直线方程．21教育网
▲在高考电学设计性实验中，常以定值电阻的合理使用为背景来命题．求解这类问题的关键是必须弄清定值电阻在设计电路中的主要作用，一般来说，定值电阻有三种作用：
例8．(2017·安徽淮南市一模)在测量一节干电池的电动势和内阻实验中，小明设计了如图18甲所示的实验电路．
图18
(1)根据图甲实验电路，请在图乙中用笔画线代替导线，完成实物电路图．
(2)实验开始前，应先将滑动变阻器的滑片P调到________(填“a”或“b”)端．
(3)合上开关S1，S2接图甲中的1位置，滑动滑片P，记录下几组电压表和电流表的示数，重置滑动变阻器，S2改接图甲中的2位置，滑动滑片P，再记录几组电压表和电流表的示数，在同一坐标系内分别描点作出S2接1、2位置时电压表示数U和电流表示数I的图象，如图19所示，两图线均为直线，与纵轴的截距分别为UA、UB，与横轴的截距分别为IA、IB.www-2-1-cnjy-com
图19
①S2接1位置时，作出的U—I图线是图19中的________(填“A”或“B”)；
②S2接2位置时，干电池电动势的测量值________真实值，内阻的测量值________真实值．(填“大于”“小于”“等于”)．
热点考法4:有传感器的实验设计:
一.研究热敏电阻的特性基本实验要求Ⅰ
1．实验原理
闭合电路欧姆定律，用欧姆表进行测量和观察．
2．实验器材
半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水．
3．实验步骤
(1)按实验原理图甲连接好电路，将热敏电阻绝缘处理；
(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；
(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；
(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录．
4．数据处理
在图1坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．
图1
5．实验结论
热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．
6．注意事项
实验时，加热水后要等一会儿再测热敏电阻阻值，以使电阻温度与水的温度相同，并同时读出水温．
例9．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性工作的．如图2甲所示，电源的电动势E＝9.0 V，内阻不计；G为灵敏电流计，内阻Rg保持不变；R为热敏电阻，其电阻值与温度的变化关系如图乙所示，闭合开关S，当R的温度等于20 ℃时，电流表示数I1＝2 mA；电流表的示数I2＝3.6 mA时，热敏电阻的温度是________ ℃.www.21-cn-jy.com
图2
二. 研究光敏电阻的光敏特性基本实验要求Ⅱ
1．实验原理
闭合电路欧姆定律，用欧姆表进行测量和观察．
2．实验器材
光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源．
3．实验步骤
(1)将光敏电阻、多用电表、灯泡、滑动变阻器如实验原理图乙所示电路连接好，其中多用电表置于“×100”挡；
(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；
(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示电阻阻值的情况，并记录；【出处：21教育名师】
(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示电阻阻值的情况，并记录．
4．数据处理
根据记录数据分析光敏电阻的特性．
5．实验结论
(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；
(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．
6．注意事项
(1)实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少来达到实验目的；21*cnjy*com
(2)欧姆表每次换挡后都要重新进行欧姆调零．
例10.利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来测量很小范围内的温度变化，反应快，而且精确度高．
(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变________(选填“大”或“小”)．
(2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度．如果刻度盘正中的温度为20 ℃(如图3甲所示)，则25 ℃的刻度应在20 ℃的刻度的________(选填“左”或“右”)侧．
图3图4
(3)为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化，请用图乙中的器材(可增加元器件)设计一个电路．
2. 光敏电阻
例11．为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻ROS在不同照度下的阻值如表所示：
照度/lx
0.2
0.4
0.6
0.8
1.0
1.2
电阻/kΩ
75
40
28
23
20
18
(1)根据表中数据，请在图9给定的坐标系中描绘出光敏电阻阻值随照度变化的曲线，并说明光敏电阻阻值随照度变化的特点．
图9图10
(2)如图10所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明系统，请利用下列器材设计一个简单电路给1、2两端提供电压，要求当天色渐暗、照度降低至1.0 lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)
提供的器材如下：
光敏电阻ROS(符号，阻值见上面表格)
直流电源E(电动势3 V，内阻不计)；
定值电阻：R1＝10 kΩ，R2＝20 kΩ ，R3＝40 kΩ (限选其中之一并在图中标出)
开关S及导线若干．
知识方法链接
高考中电学实验要拿到满分，考生应注意以下“三”个方面：
第一：认真完成课本上的每一个实验．知道每一个实验的目的，掌握每一个实验的原理，熟悉每一个实验步骤，领会每一个实验步骤的作用，学会每一个实验仪器的使用，学会每一个实验的处理方法，弄清每一个实验误差的来源等．21教育名师原创作品
第二：对于给出实验电路图的创新性实验，要注意从原理出发，理解实验方法，找出图象中两个物理量之间的关系，理想图象中图线的斜率和截距的物理意义．
第三：对于设计性实验，要注意从原理出发找方法，选器材，定方案．高考中，对设计性实验的考查，一般不直接采用课本上的设计方案，但是其设计理念均取材于课本中的必考实验，因此考生要对课本上的每一个实验做到心中有数．
例12．(2017·山东枣庄市一模)某同学测量直流恒流源的输出电流I0和定值电阻Rx的阻值，电路如图21所示．实验器材如下：
图21
直流恒流源(电源输出的直流电流I0保持不变，I0约为0.8 A)
待测电阻Rx(阻值约为20 Ω)
滑动变阻器R(最大阻值约为50 Ω)
电压表V(量程15 V，内阻约为15 kΩ)
电流表A(量程0.6 A，内阻约为0.2 Ω)
请回答下列问题．
(1)实验所用器材如图22所示，图中部分电路已经连接好，请完成实验电路的连接．
图22 图23
(2)电路开关S闭合前，滑动变阻器的滑片P应滑动到________处(选填“a”、“b”)，其理由是________________________________．
(3)所得实验数据如下表，请在图23所示的直角坐标系上画出U—I图象.
1
2
3
4
5
电流表的示数I/A
0.20
0.30
0.40
0.50
0.60
电压表的示数U/V
13.9
12.1
10.2
7.6
6.1
(4)根据所画U—I图象，可求得直流恒流源输出电流I0＝________ A，待测电阻的阻值Rx＝________ Ω.(结果保留两位有效数字)
第2讲　电学实验 学案 答案
例1．答案　5.080　3.775
例2　解析　(S与1连接时，取R1=R2，R1合=R1/2
(S与2连接时,R2合=2R1电阻电阻R1起分流作用，S与2连接时，电阻R1、R2起分流作用，所以S与1或2连接时，多用电表就成了电流表，由于前者分流电阻较小R1合=R1/2，所以前者电流表测量量程较大；
(S与3或4连接时，电流表与分压电阻串联，多用电表就成了电压表，由于R3＜R4，电阻小的电压小，所以前者量程较小；
④S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻．综上所述，正确答案为AD.
答案　AD
例3答案　(1)150　1.5　(2)6.8　(3)71
解析　(1)由题图可知，电阻箱示数为0×1 000 Ω＋1×100 Ω＋5×10 Ω＋0×1 Ω＝150 Ω；指针指在C处时，电流表示数为5 mA＝0.005 A，C处电阻为中值电阻，则电表内阻为150 Ω，电源电动势E＝I·2R＝0.005×150×2 V＝1.5 V.
(2)开关接1时，量程为10 mA，则最小分度为0.2 mA，故读数为：6.8 mA.
(3)由题意可知，此时电路中的电流值为6.8 mA，而表内电池的电动势为E＝1.5 V，表内总电阻为150 Ω，所以待测电阻的阻值为R＝－R内＝(－150) Ω≈71 Ω.
例4、解析　(1)由题意知电流表G的满偏电压
Ug＝IgRg＝0.03 V
改装成量程为0～3 V的电压表，当达到满偏时，分压电阻R的分压UR＝U－Ug＝2.97 V
所以分压电阻R＝＝ Ω＝990 Ω
改装后电压表的内阻RV＝Rg＋R＝1 000 Ω.
例5、解：改装成量程为0～0.6 A的电流表，当达到满偏时，分流电阻R的分流IR＝I－Ig＝0.597 A
所以分流电阻R＝≈0.05 Ω
改装后电流表的内阻RA＝≈0.05 Ω.
例6答案　(1)1 210　小于　(2)见解析图
解析　(1)正常工作时电压为额定电压，故有P＝，所以R＝＝1 210 Ω；灯泡在正常工作时发热，灯丝电阻率增大，电阻增大，因而用欧姆挡测量时阻值应小于正常工作时的电阻值．
(2)应用替代法．因电阻箱的最大阻值小于灯泡正常工作的电阻值，故应串联一定值电阻，电路原理图如图所示．
例7答案　(1)
　
(2)R2　(3)　(4)1 800　900
例8答案　(1)如图
(2)a　(3)①B　②等于　大于
例9．答案　120
解析　E＝I(R＋Rg)代入I1＝2 mA得Rg＝0.5 kΩ
代入I2＝3.6 mA得R＝2 kΩ 读图可得温度为120 ℃.
例10.答案　(1)小　(2)右　(3)见解析图
解析　(1)因为负温度系数热敏电阻温度降低时，电阻增大，故电路中电流会减小．
(2)由(1)的分析知，温度越高，电流越大，25 ℃的刻度应对应较大电流，故在20 ℃的刻度的右侧．
(3)电路如图4所示．
例11答案　见解析
解析　(1)根据表中的数据，在坐标系中描点连线，得到如图所示的变化曲线．
由图可知光敏电阻阻值随照度变化的特点：光敏电阻的阻值随光照强度的增大非线性减小．
(2)因天色渐暗、照度降低至1.0 lx时启动照明系统，此时光敏电阻阻值为20 kΩ，两端电压为2 V，电源电动势为3 V，故应加上一个分压电阻，分压电阻阻值为10 kΩ，即选用R1.此电路的原理图如图所示．

例12答案　(1)如图24所示
图24 图25
(2)a　开关S闭合后，流过电流表的电流不会超过电流表的量程
(3)如图25所示(4)0.90(0.87～0.92均可)　20(19～22均可)
