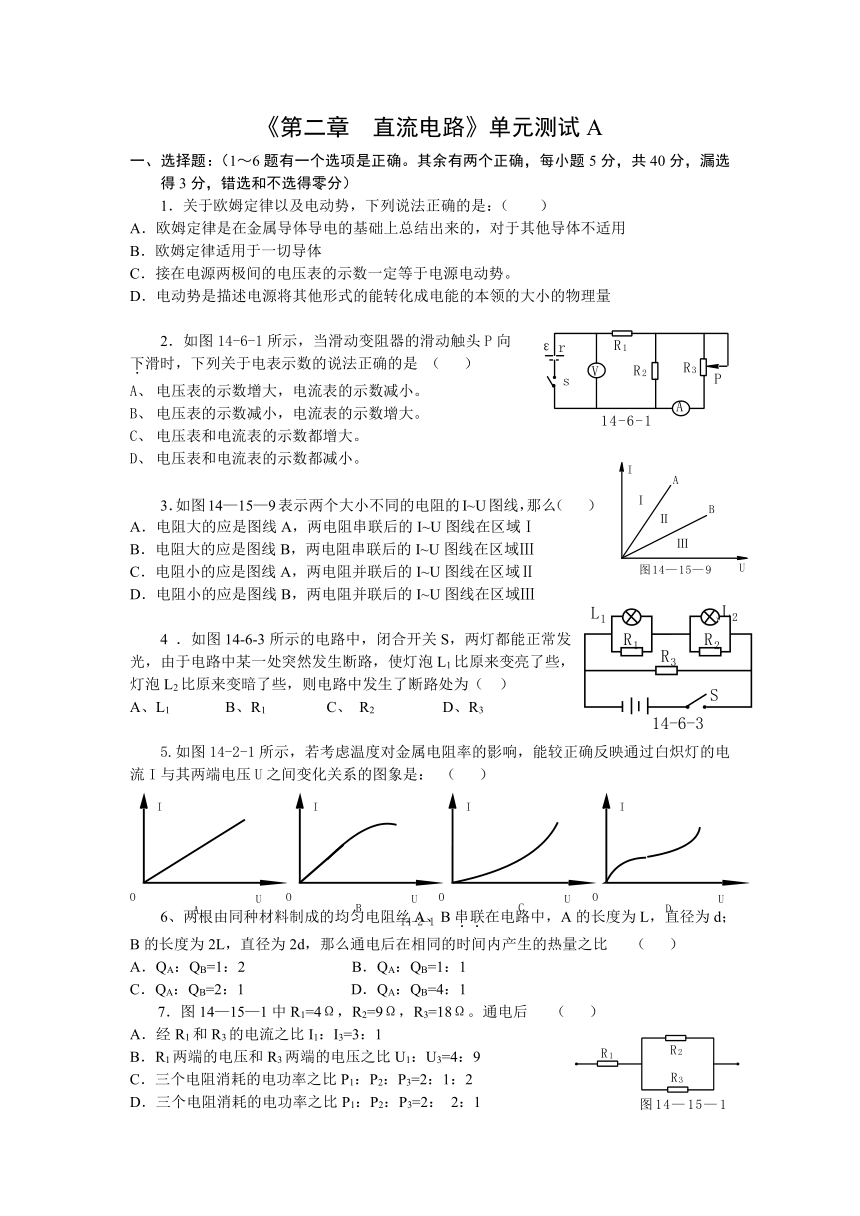

《第二章 直流电路》单元测试A
一、选择题：（1～6题有一个选项是正确。其余有两个正确，每小题5分，共40分，漏选得3分，错选和不选得零分）
1．关于欧姆定律以及电动势，下列说法正确的是：（ ）
A．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用
B．欧姆定律适用于一切导体
C．接在电源两极间的电压表的示数一定等于电源电动势。
D．电动势是描述电源将其他形式的能转化成电能的本领的大小的物理量
2．如图14-6-1所示，当滑动变阻器的滑动触头P向下滑时，下列关于电表示数的说法正确的是 （ ）
电压表的示数增大，电流表的示数减小。
电压表的示数减小，电流表的示数增大。
电压表和电流表的示数都增大。
电压表和电流表的示数都减小。
3．如图14—15—9表示两个大小不同的电阻的I~U图线，那么（ ）
A．电阻大的应是图线A，两电阻串联后的I~U图线在区域Ⅰ
B．电阻大的应是图线B，两电阻串联后的I~U图线在区域Ⅲ
C．电阻小的应是图线A，两电阻并联后的I~U图线在区域Ⅱ
D．电阻小的应是图线B，两电阻并联后的I~U图线在区域Ⅲ
4 ．如图14-6-3所示的电路中，闭合开关S，两灯都能正常发光，由于电路中某一处突然发生断路，使灯泡L1比原来变亮了些，灯泡L2比原来变暗了些，则电路中发生了断路处为（ ）
A、L1 B、R1 C、 R2 D、R3
5.如图14-2-1所示，若考虑温度对金属电阻率的影响，能较正确反映通过白炽灯的电流I与其两端电压U之间变化关系的图象是： （ ）
6、两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d； B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比 （ ）
A．QA：QB=1：2 B．QA：QB=1：1
C．QA：QB=2：1 D．QA：QB=4：1
7．图14—15—1中R1=4Ω，R2=9Ω，R3=18Ω。通电后 （ ）
A．经R1 和R3的电流之比I1：I3=3：1
B．R1两端的电压和R3两端的电压之比U1：U3=4：9
C．三个电阻消耗的电功率之比P1：P2：P3=2：1：2
D．三个电阻消耗的电功率之比P1：P2：P3=2： 2：1

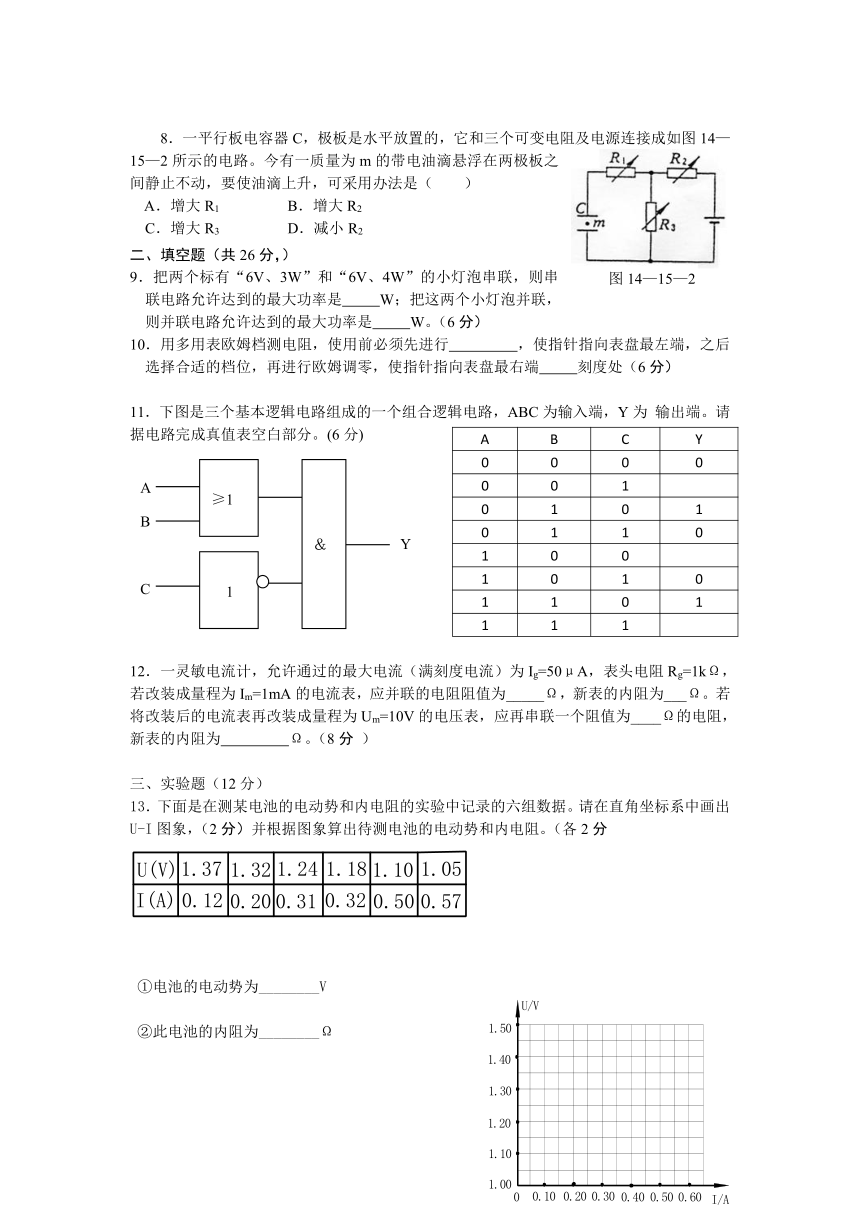

8．一平行板电容器C，极板是水平放置的，它和三个可变电阻及电源连接成如图14—15—2所示的电路。今有一质量为m的带电油滴悬浮在两极板之间静止不动，要使油滴上升，可采用办法是（ ）
A．增大R1 B．增大R2
C．增大R3 D．减小R2
二、填空题（共26分，）
9．把两个标有“6V、3W”和“6V、4W”的小灯泡串联，则串联电路允许达到的最大功率是 W；把这两个小灯泡并联，则并联电路允许达到的最大功率是 W。（6分）
10．用多用表欧姆档测电阻，使用前必须先进行 ，使指针指向表盘最左端，之后选择合适的档位，再进行欧姆调零，使指针指向表盘最右端 刻度处（6分）
A
B
C
Y
0
0
0
0
0
0
1
0
1
0
1
0
1
1
0
1
0
0
1
0
1
0
1
1
0
1
1
1
1
11．下图是三个基本逻辑电路组成的一个组合逻辑电路，ABC为输入端，Y为 输出端。请据电路完成真值表空白部分。(6分)
12．一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为_____Ω，新表的内阻为___Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为____Ω的电阻，新表的内阻为 Ω。（8分 ）
三、实验题（12分）
13．下面是在测某电池的电动势和内电阻的实验中记录的六组数据。请在直角坐标系中画出U-I图象，（2分）并根据图象算出待测电池的电动势和内电阻。（各2分
①电池的电动势为________V
②此电池的内阻为________Ω
14．用伏安法测金属丝Rx（约5欧）的值，已知电流表的内阻为1欧，量程为0.6A、电压表内阻约几千欧姆，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6欧，额定电流为5A，
试在右图方框中画出测量Rx的原理图（3分） （2）试画出实物连线图（3分）
四、计算题（本题共2小题，满分22分。解题时要求写出重要的物理规律、必要的文字说明，答题时要写出完整的数值和单位。过程不完整的不能得满分，只有结果而没有过程的不能得分）
15．如图所示电路中，当S闭合时，电压表和电流表（均为理想表）的示数各为1.6V和0.4A；当S断开时，它们的示数各改变0.1V和0.1A。求电源的电动势和内阻。
16．如图14-7-6所示，电源的电动势为2V，内阻为0.5欧姆，R1为2欧姆，滑动变阻器的阻值变化范围为0—10欧姆，求（每问5分，计10分）
当滑动变阻器的阻值为多大时，R1消耗的功率最大？
当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大，其最大功率为多少？
《恒定电流》答案
一、选择题（每小题5分，共40分，漏选得3分，错选和不选得零分）
题号
1
2
3
4
5
6
7
8
答案
D
B
B
B
B
C
AD
CD
二、填空
9、21/4W、7W 10、机械调零、 0
11、0 1 0
12 略
13. 图略 1.46V，0.72欧
14 略(提示：分压式、外接法)
15、两种解法，见《全优设计》第54页例3
16(1)、0 ；(2)、2.5欧姆 0.4W
