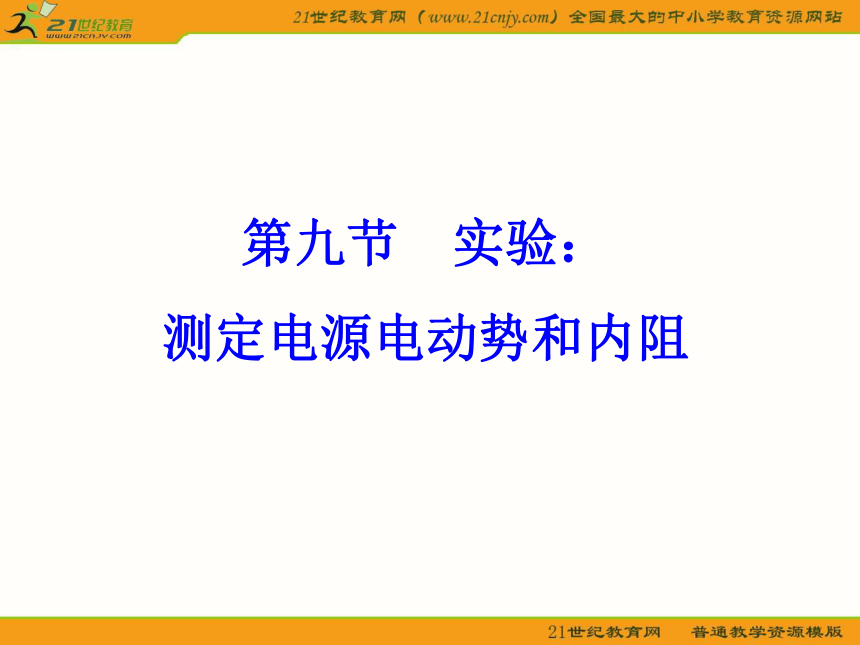

课件11张PPT。第九节 实验：

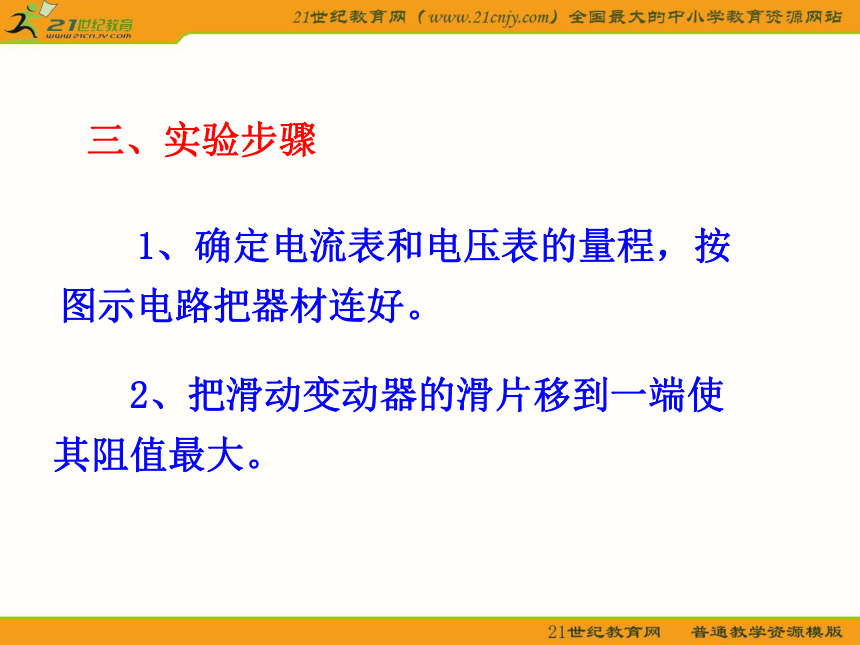

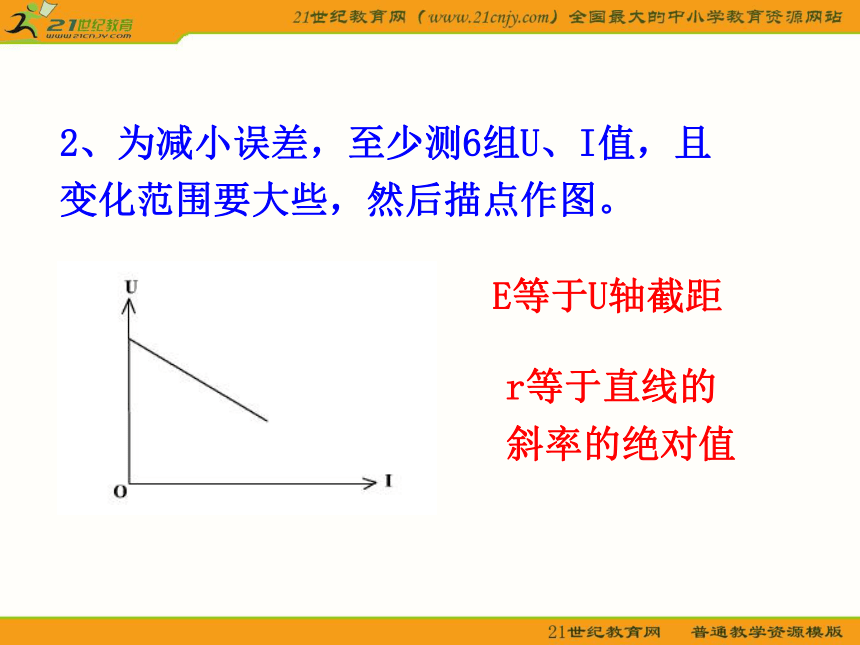

测定电源电动势和内阻1、根据E=U+Ir，用两组数据可得:一、实验原理2、为减小误差，至少测6组U、I值，且变化范围要大些，然后描点作图。 E等于U轴截距r等于直线的斜率的绝对值二、实验器材被测电池（干电池）电流表电压表滑动变阻器电键和导线三、实验步骤 1、确定电流表和电压表的量程，按图示电路把器材连好。 2、把滑动变动器的滑片移到一端使其阻值最大。3、闭合电键，调节变阻器，使电流表有明显读数，记录一组电流电压值，用同样的方法测量并记录几组U、I值 4、断开电键，整理好器材5、数据处理：用原理中的方法计算或画图线算E和r。(1)电路五、实验误差(2)误差分析对甲电路:(3)系统误差控制 如果实验条件已知电压表、电流表的内阻，即有：对乙电路:适宜测小内阻电源适宜测大内阻电源例1、有两只电压表A和B，量程已知，内阻不知等于多少；另有一节干电池，它的内阻不能忽略，但不知等于多少；只用这两只电压表，电键和一些连接用导线，能通过测量计算出这个电池的电动势（已知电动势不超过电压表的量程）。
（1）画出你测量时所用的电路图
（2）以测量的量作为已知量，导出电动势的式子。解：（1）电路如图所示：（2）闭合S2：断开S2：由上两式可得：如果已知电压表的内阻，还可测r = ?
