物理：新人教版选修3-1 简单的逻辑电路（课件）3

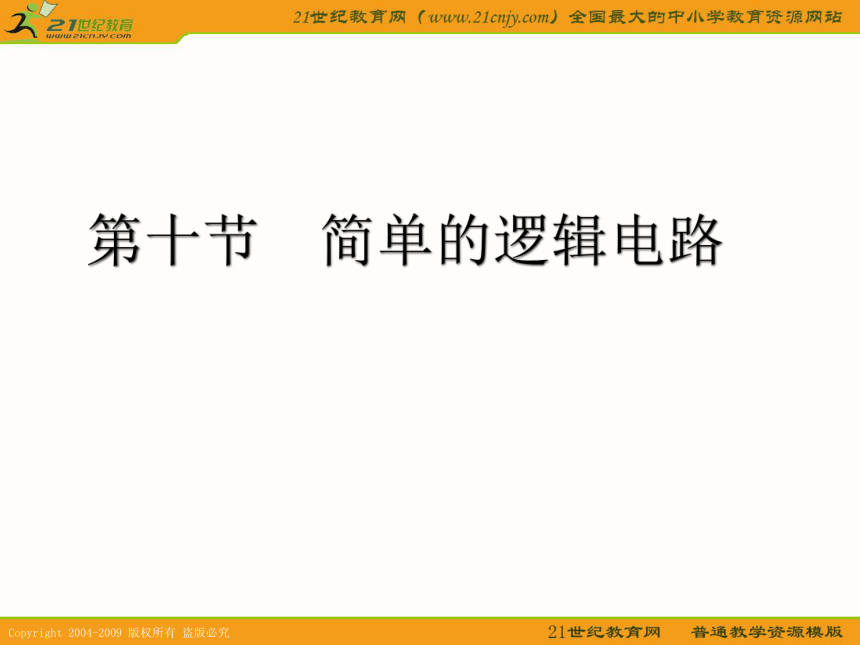

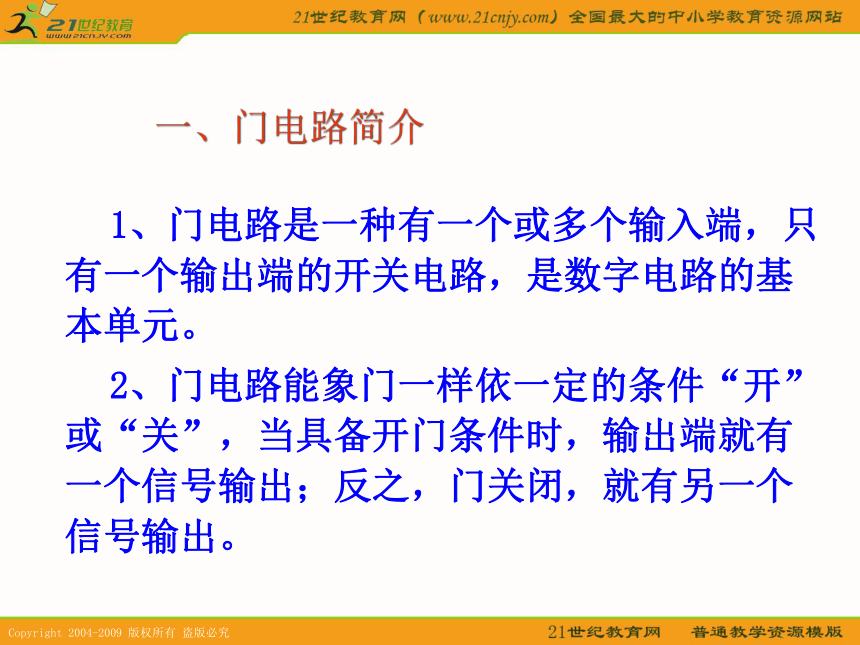

课件14张PPT。第十节 简单的逻辑电路 1、门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。
2、门电路能象门一样依一定的条件“开”或“关”，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。一、门电路简介条件是用电位的高(H)、低(L)表示的电信号，高电位用“1”表示，低电位用“0”表示。

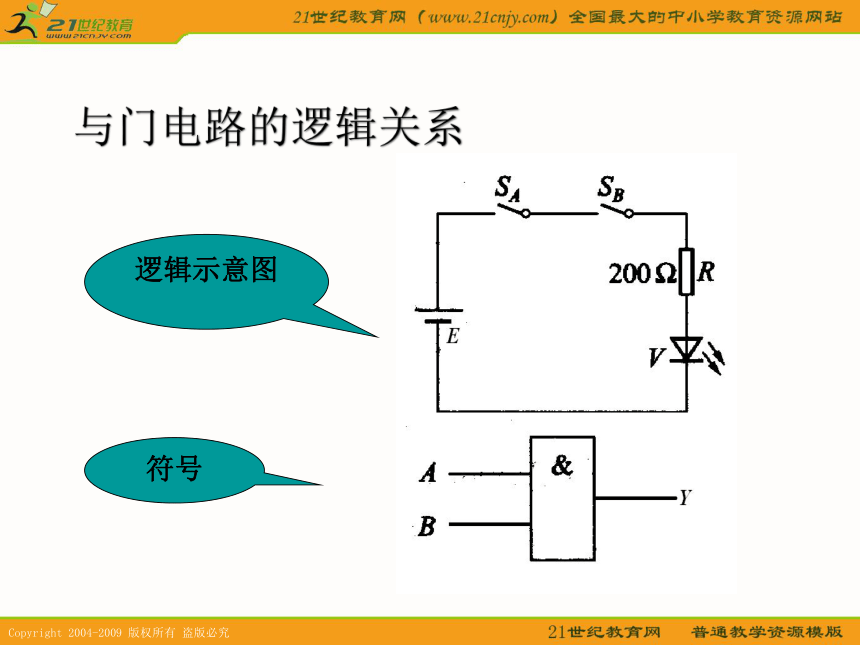

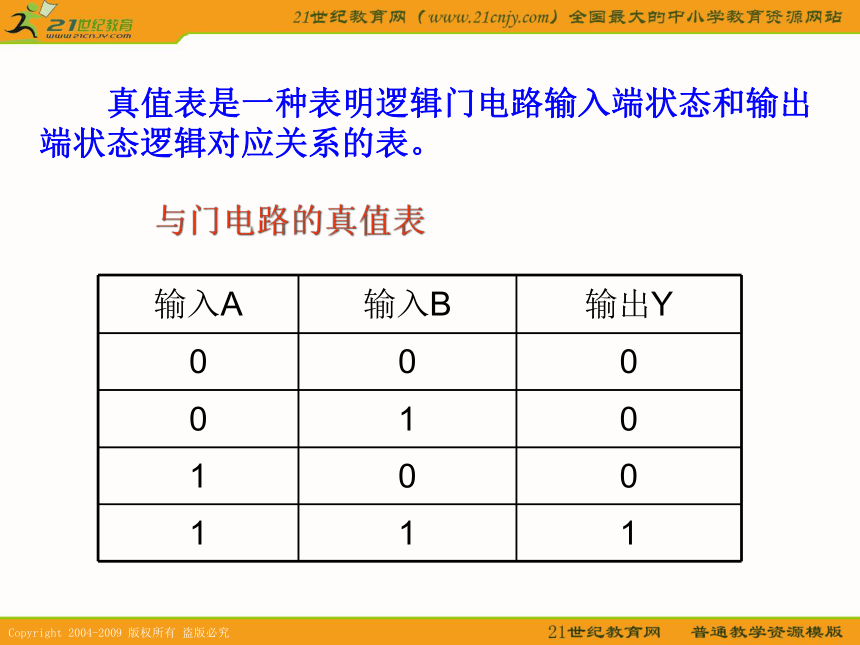

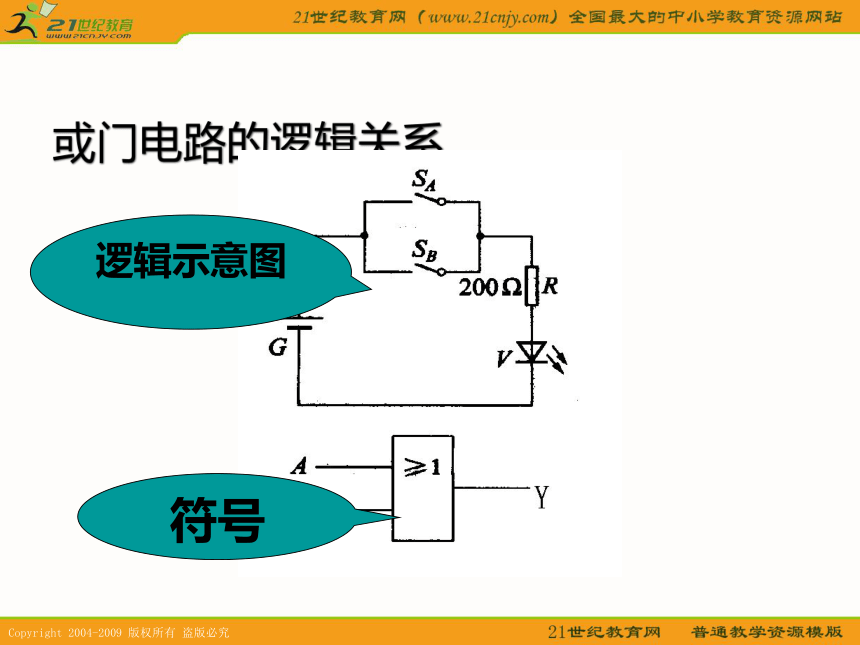

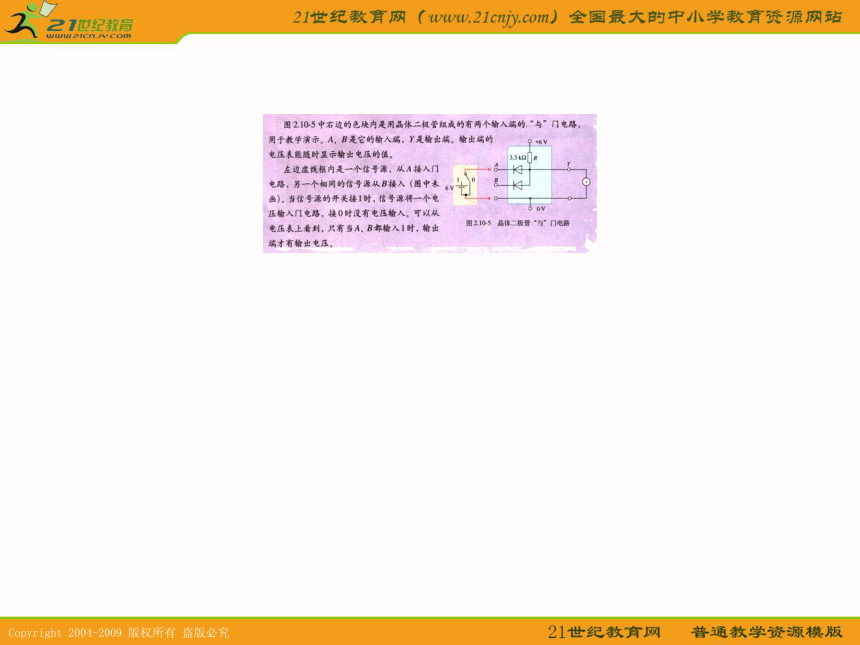

结果输出高电位用“1”表示，输出低电位用“0”表示。与门电路的逻辑关系逻辑示意图符号与门电路的真值表 真值表是一种表明逻辑门电路输入端状态和输出端状态逻辑对应关系的表。或门电路的逻辑关系符号逻辑示意图或门电路的真值表画出或门的工作波形图非门电路的逻辑关系逻辑示意图符号
非门电路的真值表二、真值表与波形图的应用2、条件的个数m与结果的个数n的关系:n=2m1、真值表各行的书写顺序注意：三、门电路在自动控制中的应用例5、如图，一个应用某逻辑电路制作的简单车门报警图。图中两个开关S1和S2分别表示汽车的两道门。只要任意一个开关断开，小灯炮就发光。请根据
以上要求列出该门
的真值表并画出电
路符号。
