物理：新人教版选修3-1 简单的逻辑电路（课件）4

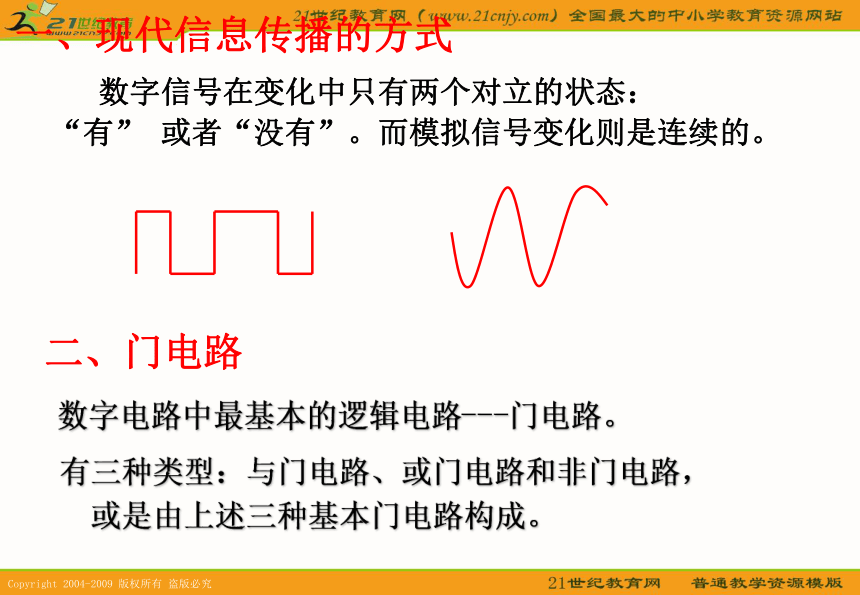

课件20张PPT。2.10 简单逻辑电路物理新人教版选修3-1一、现代信息传播的方式 数字信号在变化中只有两个对立的状态：
“有” 或者“没有”。而模拟信号变化则是连续的。数字电路中最基本的逻辑电路---门电路。 二、门电路 有三种类型：与门电路、或门电路和非门电路，

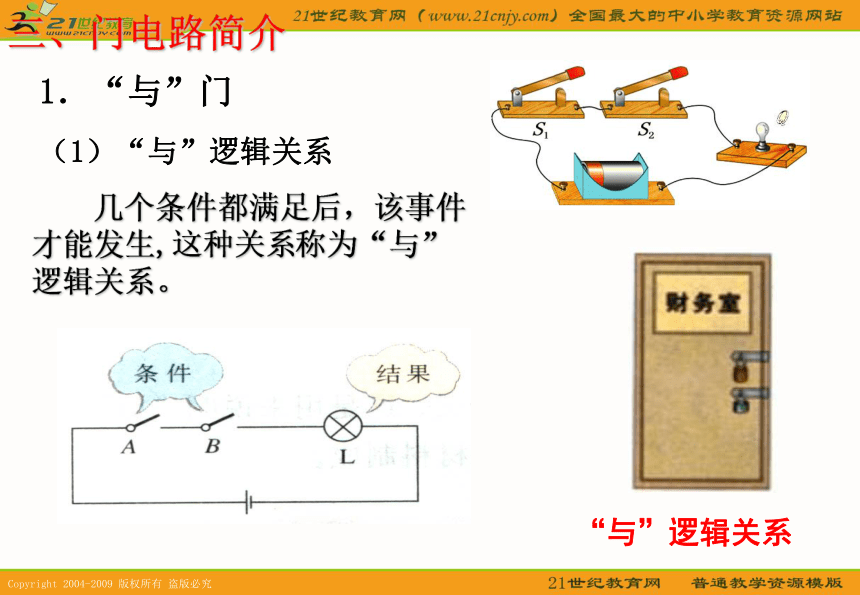

或是由上述三种基本门电路构成。三、门电路简介1．“与”门（1）“与”逻辑关系　　几个条件都满足后，该事件才能发生,这种关系称为“与”逻辑关系。“与”逻辑关系具有“与”逻辑关系的电路称为“与”门电路简称“与”门开关接通定义为1，断开定义为0，灯泡亮为1，熄为0真值表波形图全高出高,见低出低

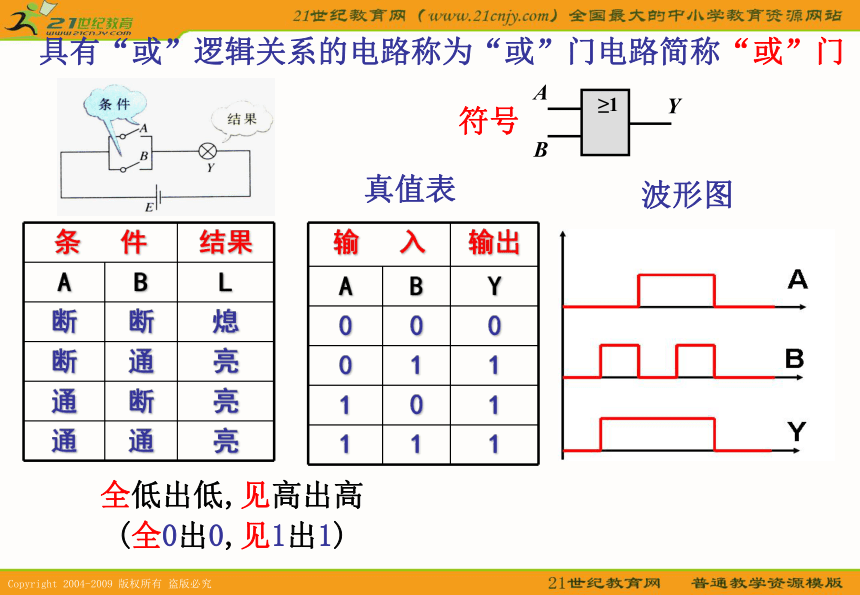

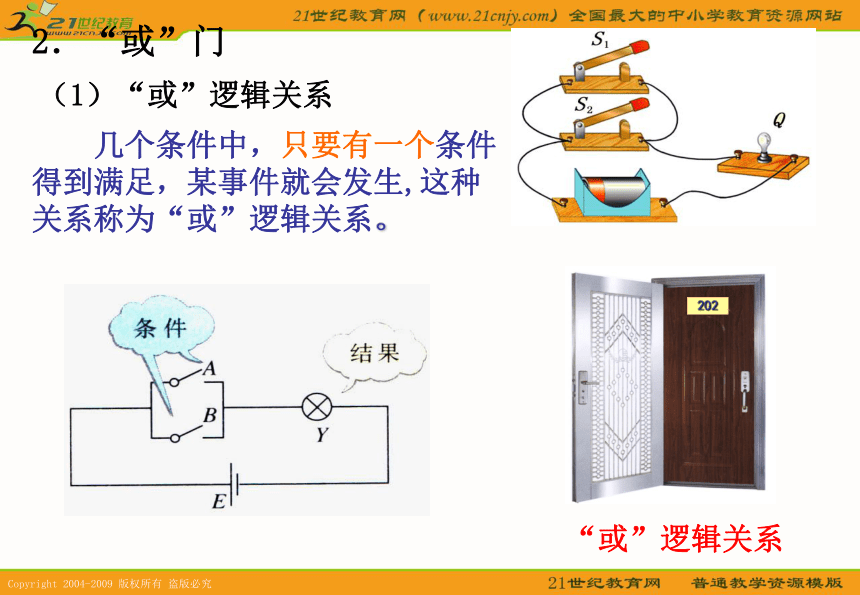

(全1出1,见0出0)2．“或”门（1）“或”逻辑关系　　几个条件中，只要有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。具有“或”逻辑关系的电路称为“或”门电路简称“或”门真值表波形图全低出低,见高出高

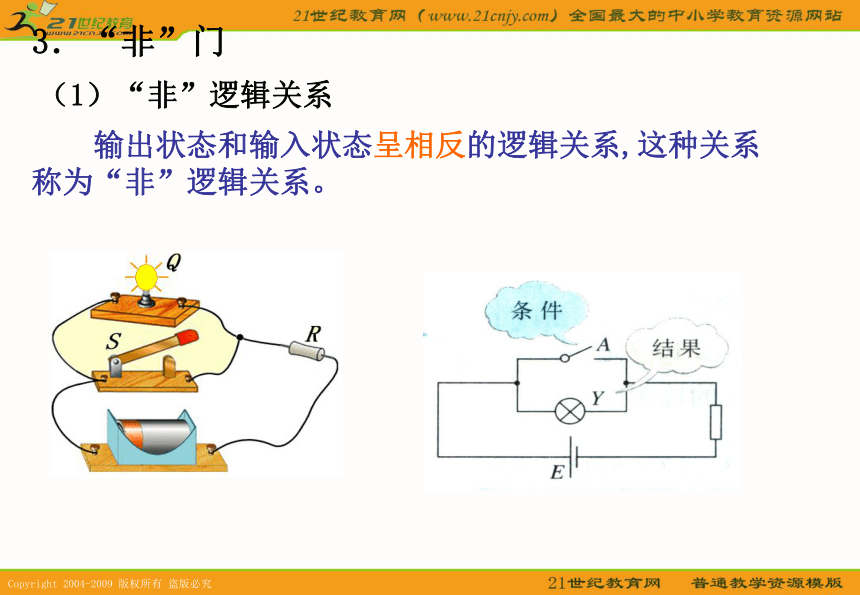

(全0出0,见1出1)3．“非”门（1）“非”逻辑关系　　输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。具有“非”逻辑关系的电路称为“非”门电路,简称“非”门真值表波形图见高出低,见低出高

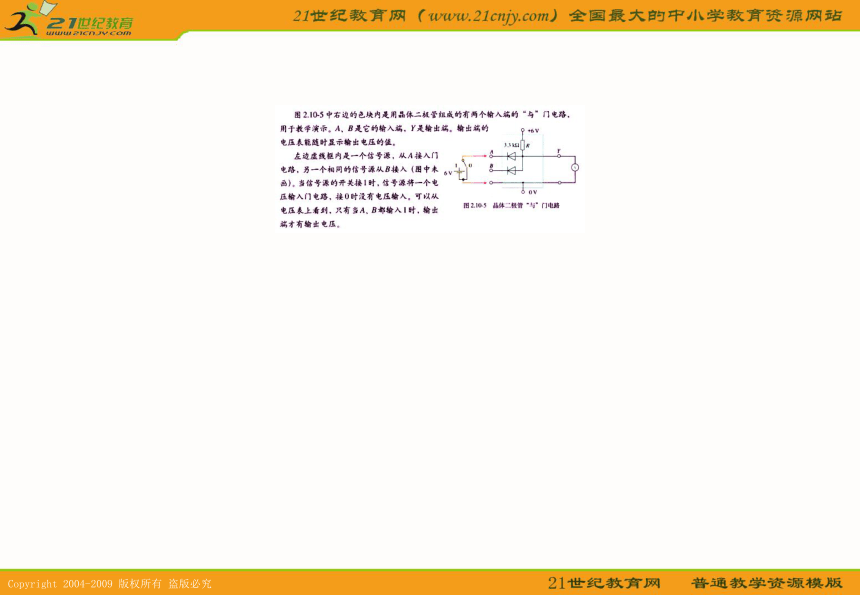

(见1出0,见0出1)逻辑关系 真值表 与门 或门 非门 符号 四、集成电路四个2输入“与”门集成电路的外引线在显微镜下看到的一个芯片的局部 集成块 【例1】【例2】【例2】Y【例题3】图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。(1) 要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件? (2) 为什么温度高时电铃会被接通？ (3) 为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些?实验操作举例路灯自控开关自然光模拟路灯
