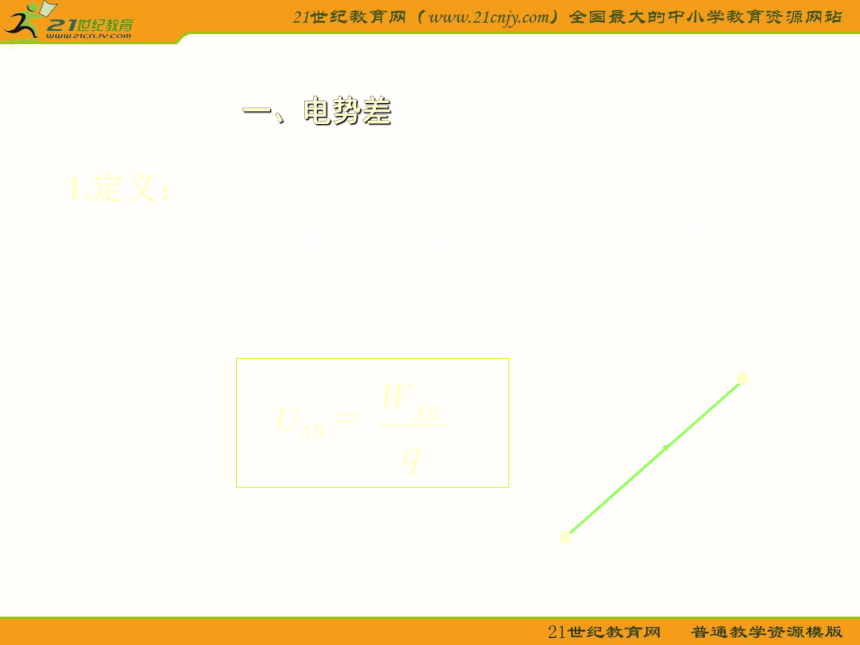

课件19张PPT。物理:第二章第三节《研究电场的能的性质》课件PPT(沪科版选修3-1)2.3 研究电场的能的性质一、电势差1.定义:电荷q在电场中由一点A移动到另一点B时,电场力所做的功WAB与电荷量q的比值  叫做A、B两点间的电势差,用UAB表示:2.电势差含义:(1)电势差是反映电场特性的物理量,只与A、B两点的位置有关,与是否存在电荷q和A、B间的路径无关.
(2)电势差的单位是伏特,简称伏,符号是V,
  1V=1J/C.

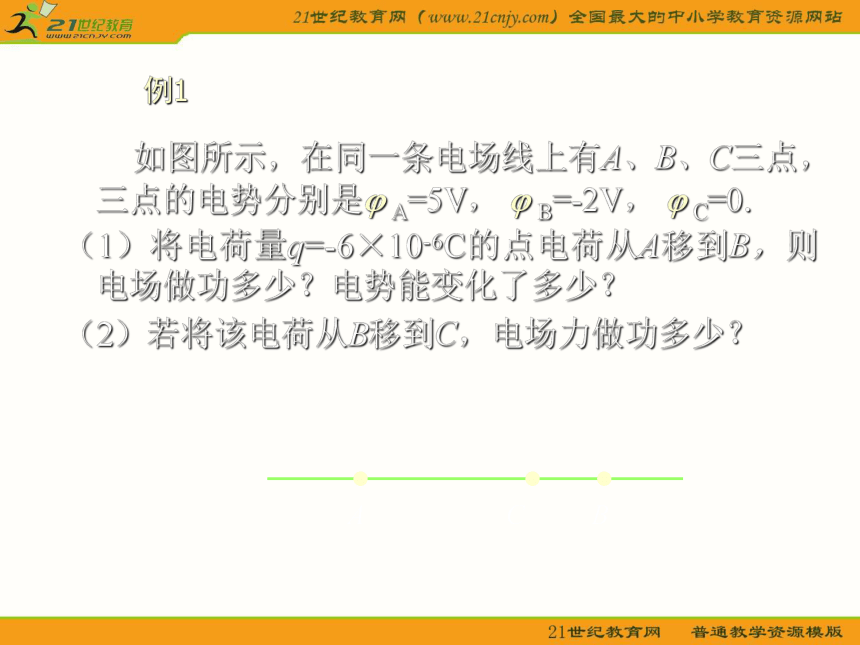

(3)电压:电势差的绝对值也叫电压.(5)电场力做功:电场力做功与重力做功类似,电场力所做的功与移动电荷的移动路径无关. 例1  如图所示,在同一条电场线上有A、B、C三点,三点的电势分别是? A=5V, ? B=-2V, ? C=0.
(1)将电荷量q=-6×10-6C的点电荷从A移到B,则电场做功多少?电势能变化了多少?
(2)若将该电荷从B移到C,电场力做功多少?解析: (1)将点电荷从A移到B,电场力做功 J=-4.2×10-5J   由WAB=-(EpB-EpA)可知,电场力做了4.2×10-5J的负功,因此电势能增加了4.2×10-5J .(2)将点电荷从B移到C,电场力做功 J=1.2×10-5J.  因为电场力做正功1.2×10-5J,所以电势能减少了1.2×10-5J.  问题1: 如图所示匀强电场中, 正电荷q在电场力作用下从A点沿电场方向移动到B点, 已知匀强电场为E, A、B两点之间的电势差为UAB. 距离为d, 试分析电场力 所做的功.  由功的公式得:〖分析〗 由电场力做功与电势能改变的关系有: 在匀强电场中, 沿场强方向的两点间的电势差等于场强与这两点间距离的乘积.上式改写为二、电势差与电场强度的关系 在匀强电场中, 场强在数值上等于沿场强方向每单位距离上的电势差. 1. 公式适用于在匀强电场中计算和判断, 也可在非匀强电场中作定性分析.2. 公式中的距离d是沿场强方向的距离.3. 问题2: 如图所示, 从A等势面到B等势面的电势降落方向有多个, 其中降得最快的是哪条? 它与场强的方向有什么关系? 问题2: 如图所示, 从A等势面到B等势面的电势降落方向有多个, 其中降得最快的是哪条? 它与场强的方向有什么关系?〖答案〗AB 问题2: 如图所示, 从A等势面到B等势面的电势降落方向有多个, 其中降得最快的是哪条? 它与场强的方向有什么关系? 电势降落得最快的方向就是电场强度的方向〖答案〗AB例2. 对公式E=UBA/d的理解, 下列说法正确的是( ) A. 此公式适用于计算任何电场中A、 B两点间的电势差 B. A、B两点间的距离越大,则这两 点间的电势差越大 C. 公式中的d是指A、B两点间的距离 D. 公式中的d是指匀强电场中A、B两 个等势面间的距离D例3 下列关于匀强电场中的场强和电势差的 关系, 说法正确的是( )
A. 任意两点间的电势差, 等于场强和这两 点间距离的乘积
B. 电势减小的方向必是场强的方向
C. 在相同距离的两点上, 电势差大的, 其场 强也大
D. 沿电场线方向, 任何相同距离上电势降 落必相等D例4 在匀强电场中如图中所示分布着 A、B、C三点. 当把一个电量 q=10-5C的正电荷从A沿AB线移到B时, 电场力做功为零; 从B移到C时, 克服电场力
做功为1.73×10 -3J.
试判断该电场的方向, 算出场强的大小.? 解析: 将电荷由A移至B时电场力不做功, 说明A、B两点在同一等势面上. 又由于是匀强电场, 等势面为平面, 故AB面为一等势面. 再由将正电荷由B移至C时克服电场力做功可知, C点电势高于B点电势. 场强方向如图所示小结:电势差只与A、B两点的位置有关,与是否存在电荷q和A、B间的路径无关.
