物理：第五章第二节《光的衍射》课件ppt（鲁科版选修3-4）（共20张ppt）

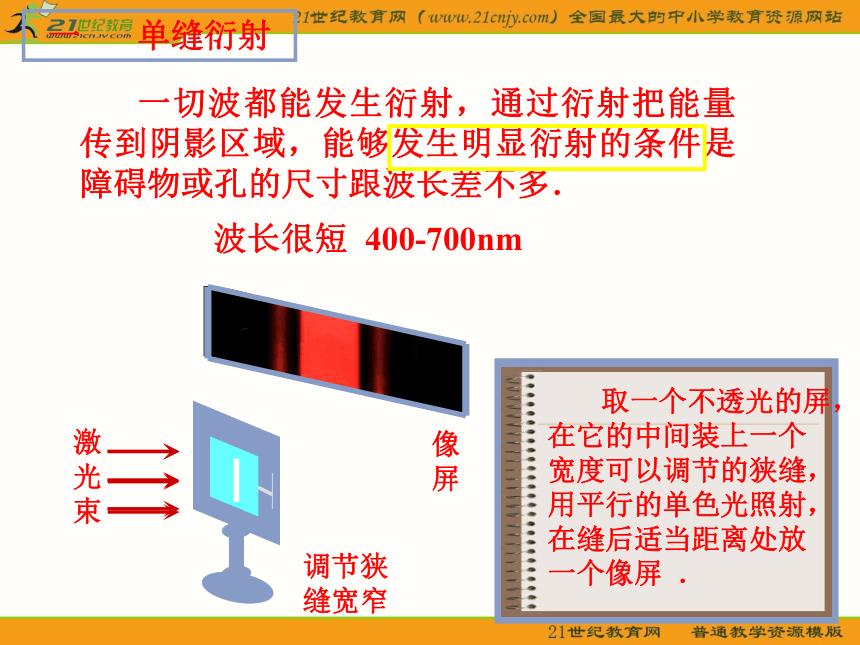

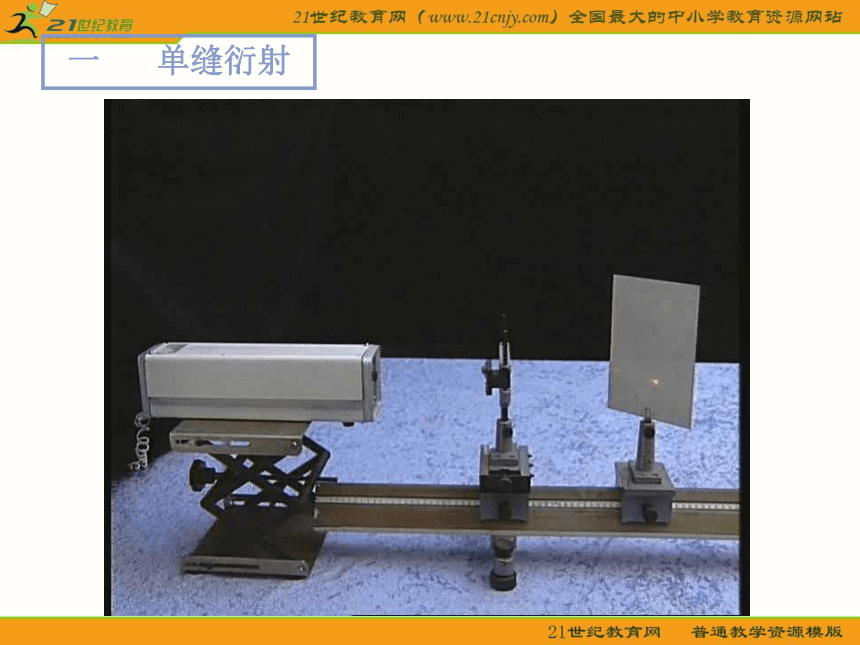

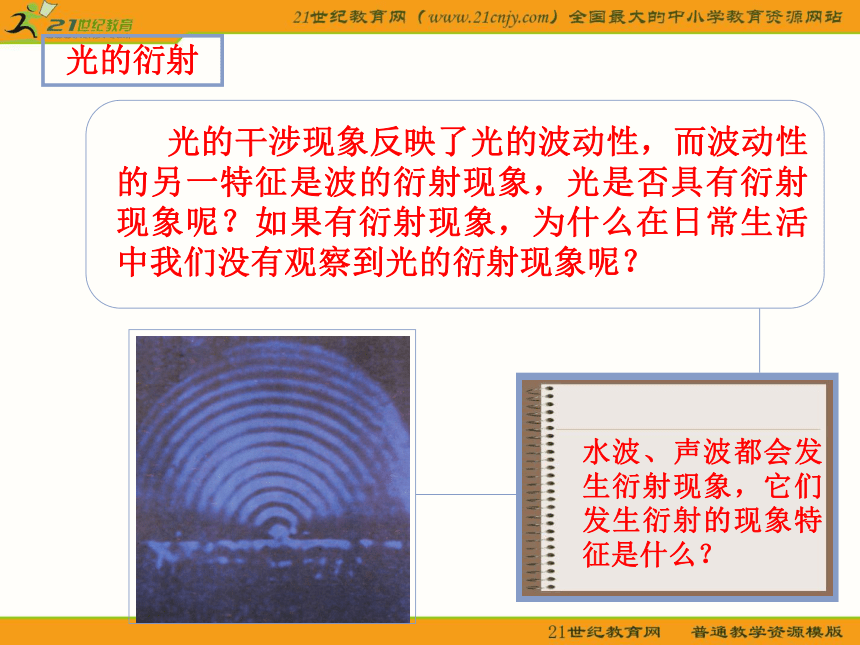

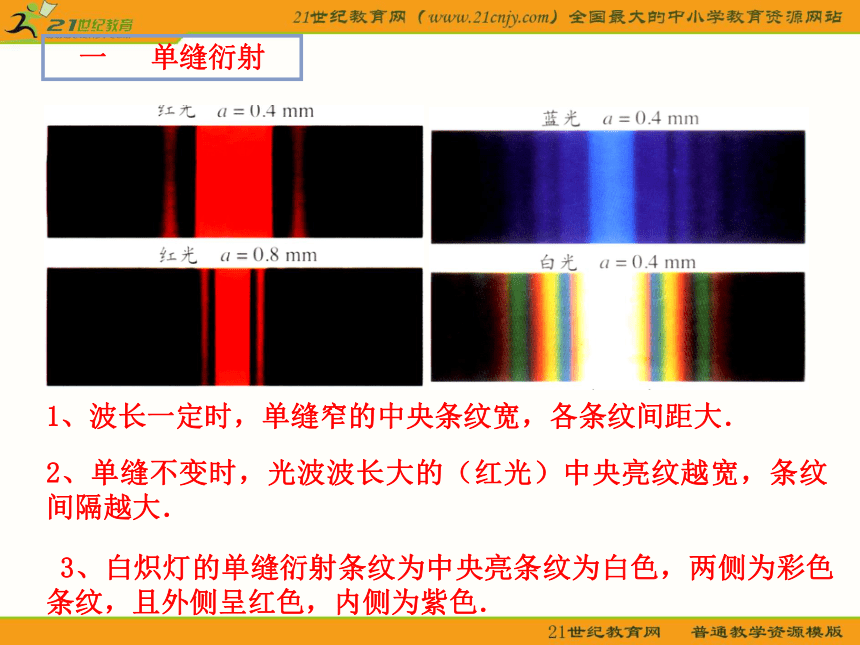

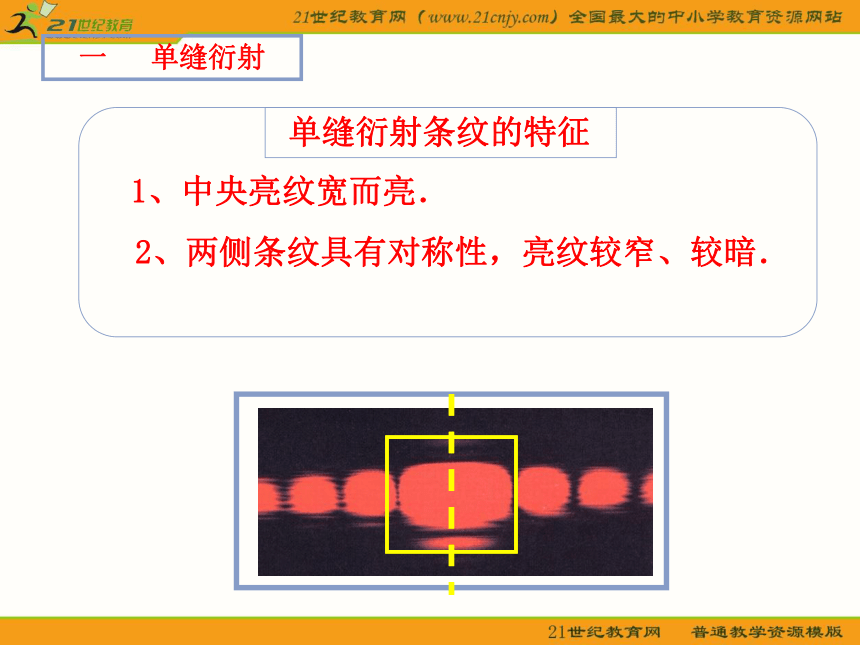

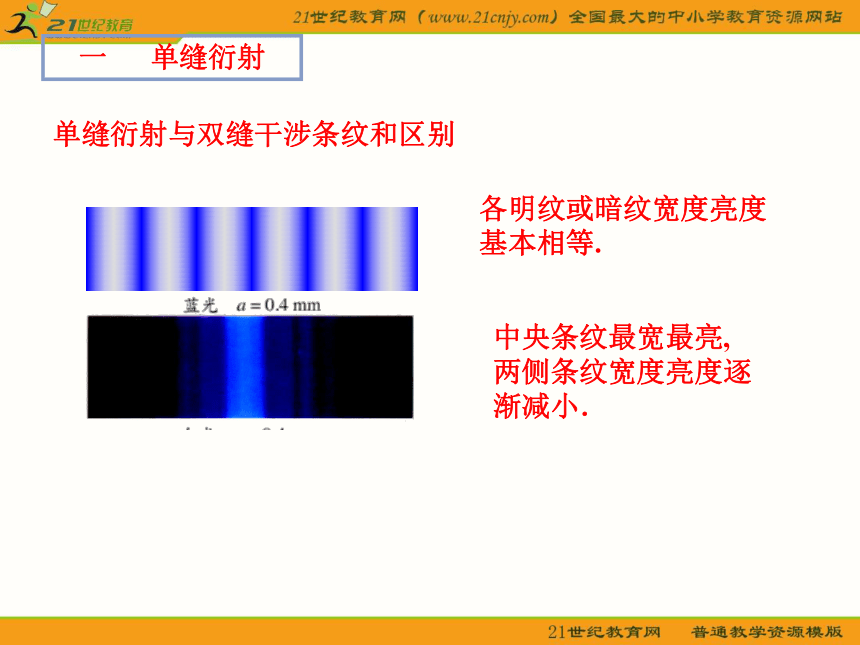

课件20张PPT。物理：第五章第二节《光的衍射》课件PPT（鲁科版选修3-4） 人接收的信息有90％来自眼睛看到的光;光给了我们多姿多彩的世界.光的衍射 光的干涉现象反映了光的波动性，而波动性的另一特征是波的衍射现象，光是否具有衍射现象呢？如果有衍射现象，为什么在日常生活中我们没有观察到光的衍射现象呢？水波、声波都会发生衍射现象，它们发生衍射的现象特征是什么？光的衍射 一切波都能发生衍射，通过衍射把能量传到阴影区域，能够发生明显衍射的条件是障碍物或孔的尺寸跟波长差不多． 取一个不透光的屏，在它的中间装上一个宽度可以调节的狭缝，用平行的单色光照射，在缝后适当距离处放一个像屏 ．激光束调节狭缝宽窄像屏一 单缝衍射波长很短 400-700nm一 单缝衍射单缝衍射条纹的特征一 单缝衍射1、中央亮纹宽而亮．2、两侧条纹具有对称性，亮纹较窄、较暗．一 单缝衍射单缝衍射与双缝干涉条纹和区别各明纹或暗纹宽度亮度基本相等.中央条纹最宽最亮,两侧条纹宽度亮度逐渐减小．一 单缝衍射1、波长一定时，单缝窄的中央条纹宽，各条纹间距大．2、单缝不变时，光波波长大的（红光）中央亮纹越宽，条纹间隔越大． 3、白炽灯的单缝衍射条纹为中央亮条纹为白色，两侧为彩色条纹，且外侧呈红色，内侧为紫色．二　　圆孔衍射ABS 1、 孔较大时——屏上出现清晰的光斑 2、 孔较小时——屏上出现衍射花样（亮暗相间的不等间距的圆环，这些圆环的范围远远超过了光沿直线传播所能照明的范围）原因:来自单缝或圆孔上不同位置的光,在屏上叠加的结果.三　　光绕过障碍物的衍射 不只是狭缝和圆孔，各种不同形状的物体都能使光发生衍射，以至使影的轮廓模糊不清，其原因是光通过物体的边缘而发生衍射的结果．历史上曾有一个著名的衍射图样——泊松亮斑．实验：在光束中放一个不透明圆盘
现象：在不透明圆盘的阴影后面，出现了一个亮斑。 小结
1 光在没有障碍物的均匀介质中，直线传播。
2 在孔或障碍物的尺寸比波长差不多或还小，光就发生衍射。
3 光的衍射并没有否定光的直线传播，而是指出了它的适用范围和它的局限性。 透射光棚:在玻璃片上刻有许多等宽而又间距相等的平行刻痕，刻痕产生漫反射而不太透光，未刻的部分相当于透光的狭缝,一般每毫米有几十到几千个狭缝。
反射光栅:在高反射率的金属上刻痕.六 衍射光栅练一练1、下列属于光的衍射现象的是：
A雨后天空出现的绚丽的彩虹
B阳光下肥皂膜上的彩色条纹
C太阳光通过三棱镜产生的彩色条纹
D眼睛透过纱巾看到的灯光的条纹
E眼睛眯成一条线看到的发光的电灯周围
有彩色花纹
2、下列关于单缝衍射的说法中，正确的是
A和光的双缝干涉图样相同
B各亮条纹的宽度不同而亮度相同
C各亮条纹的宽度相同而亮度不同
D中央亮条纹的宽度最宽，亮度最亮 3 、用单色光通过小圆盘和小圆孔做衍射实验时，在光屏上得到衍射图形，它们的特征是
A．用小圆盘时中央是暗的，用小圆孔时中央是亮的
B．中央均为亮点的同心圆形条纹
C．中央均为暗点的同心圆形条纹
D．用小圆盘时中央是亮的，用小圆孔时中央是暗的 4 、我们经常可以看到，凡路边施工处总挂有红色的电灯，这除了红色光容易引起人的视觉注意以外，还有一个重要的原因，这一原因是红色光
A．比其他色光更容易发生衍射
B．比其他可见光更容易发生干涉
C．比其他可见光更容易发生反射
D．比其他可见光更容易发生折射5 、关于衍射下列说法正确的是
A．衍射现象中衍射花样有亮暗条纹的出现是光的叠加的结果
B．双缝干涉中也存在着光的衍射现象
C．影的存在是一个与衍射现象相矛盾的客观事实 D．一切波都可以产生衍射 6 、用点燃的蜡烛照亮一个带有圆孔的遮光板，当圆孔的直径由数厘米逐渐减小为零的过程中，位于遮光板后面的屏上将依次出现的现象是：___________；___________；___________；___________． 7、关于光的衍射：
A是光在传播中绕过障碍物发生弯曲的现象
B衍射条纹图样是光波相互叠加的结果
C为光的波动说提供了有力的证据
D完全否定了光的直线传播的理论
