物理：第五章第四节《探究安培力》课件ppt（沪科版选修3-1）（共16张ppt）

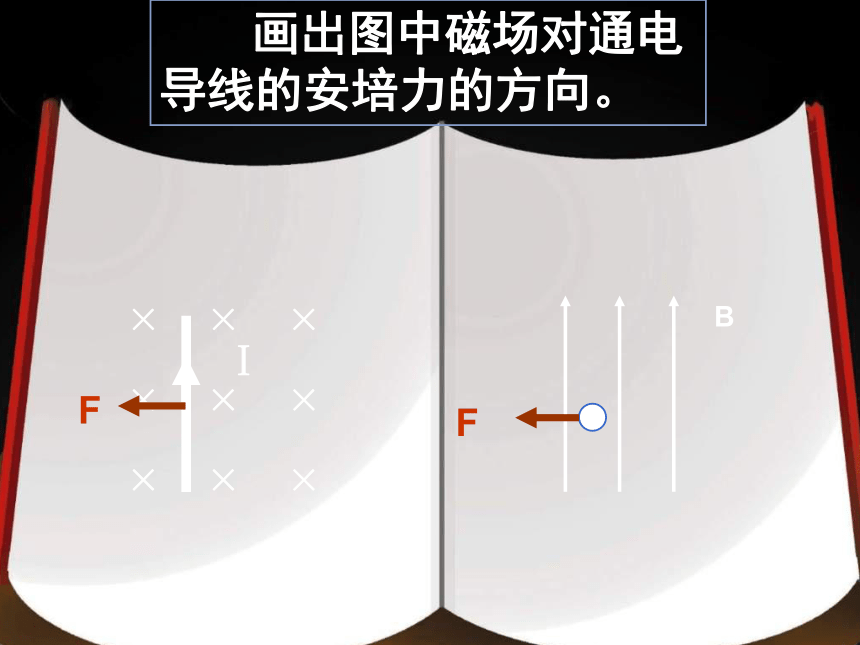

课件16张PPT。物理：第五章第四节《探究安培力》课件ppt（沪科版选修3-1）探究安培力定义:磁场对电流的作用力。方向:用左手定则判断1、与磁场方向有关2、与电流方向有关 伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向。左手定则： 画出图中磁场对通电导线的安培力的方向。× × ×
× × ×
× × ×·BⅠ 图中表示一根放在磁场里的通电直导线,直导线与磁场方向垂直,图中已分别标明电流,磁感应强度和安培力这三个量中的两个的方向,试标出第三个的方向。×B× × ×
× × ×

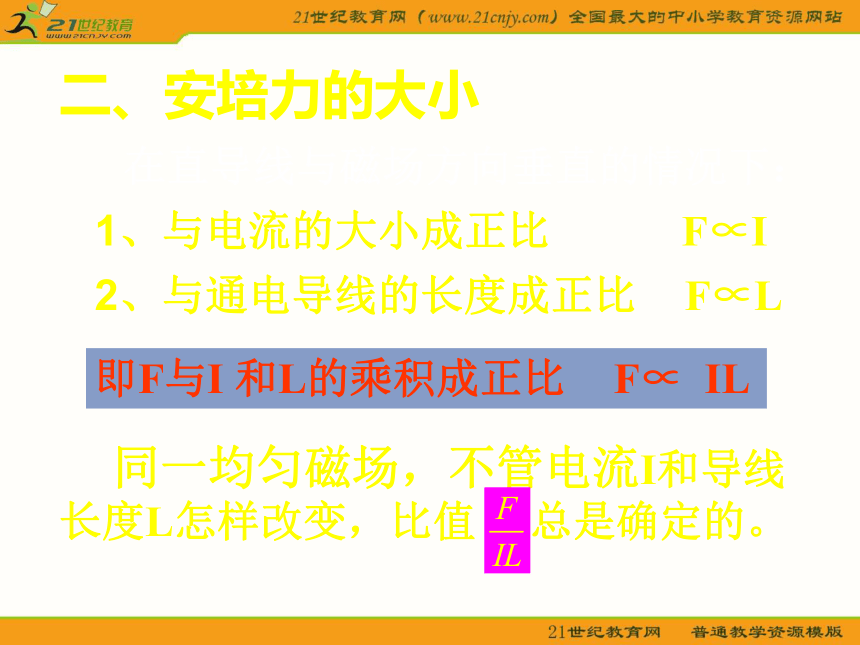

× × ×ⅠB不受力！Ⅰ二、安培力的大小在直导线与磁场方向垂直的情况下：1、与电流的大小成正比 F∝I 2、与通电导线的长度成正比 F∝L 即F与I 和L的乘积成正比 F∝ IL 电场磁场电场强度E磁感应强度E=F/q？ 定义： 在磁场中垂直于磁场方向的通电导线,所受的安培力F跟电流I和导线L的乘积IL的比值叫做磁感应强度。3、磁感应强度 方向：磁感应强度为矢量，方向与磁场方向相同。大小：磁感线的疏密程度表示磁感应强度的大小。定义：如果磁场的某一区域里,磁感
应强度的大小和方向处处相同,
这个区域的磁场叫做匀强磁场。特点：磁感应强度大小和方向处处相
同,磁感线是平行等距的直线。匀强磁场 当通电导线与磁场方向成θ角时，
4、安培力大小当通电导线垂直于磁场方向放置时，当通电导线平行于磁场方向放置时，F＝BILF＝0F＝ BILsin? 安培力初探定义： 磁感应强度B与垂直平面面积S的乘积叫做穿过这个面的磁通量。单位：韦伯（Wb） 三、磁通量 1Wb=1T·m2 磁通量的意义可以用磁感线形象地加以说明。对磁通量的思考B 面积为S的平面置于磁感应强度为B的磁场中，随着平面的转动，磁通量各为多少？一、安培力的方向二、安培力的大小三、磁通量 本节小结
