课件34张PPT。第十三章：电路初探

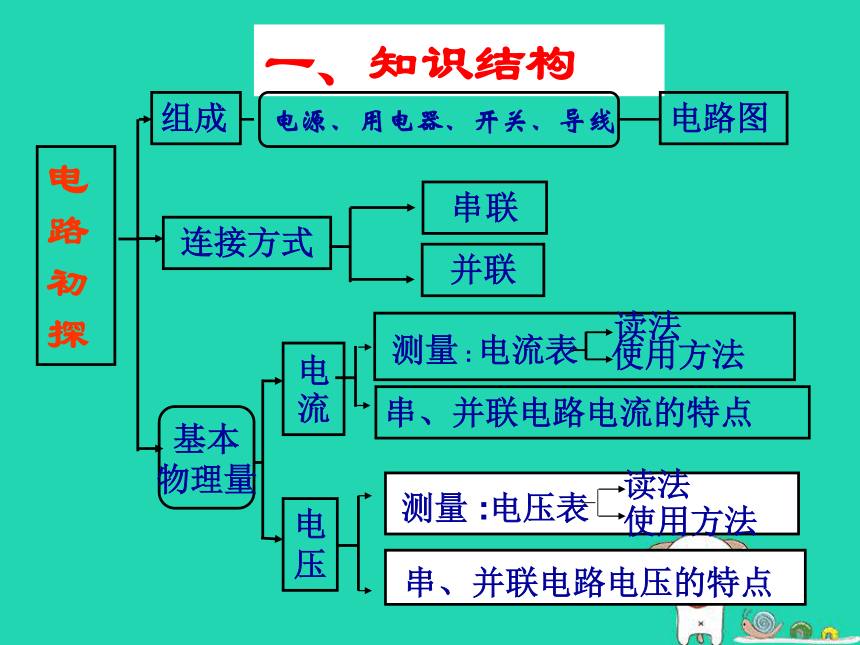

（复习课）一、知识结构电
路
初
探组成串联并联连接方式电流电 压测量 : 电流表 读法使用方法测量 :电压表读法使用方法 串、并联电路电压的特点电路图基本

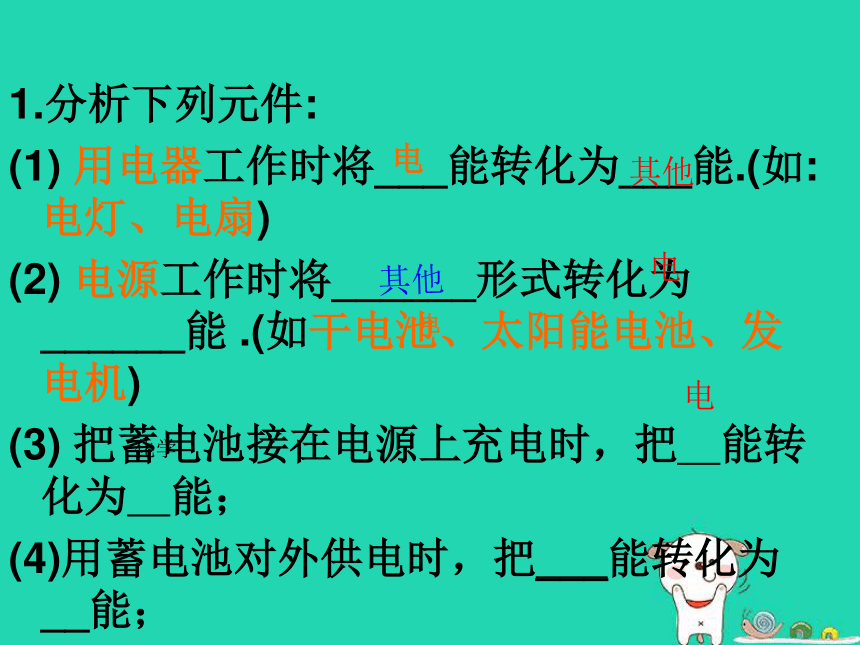

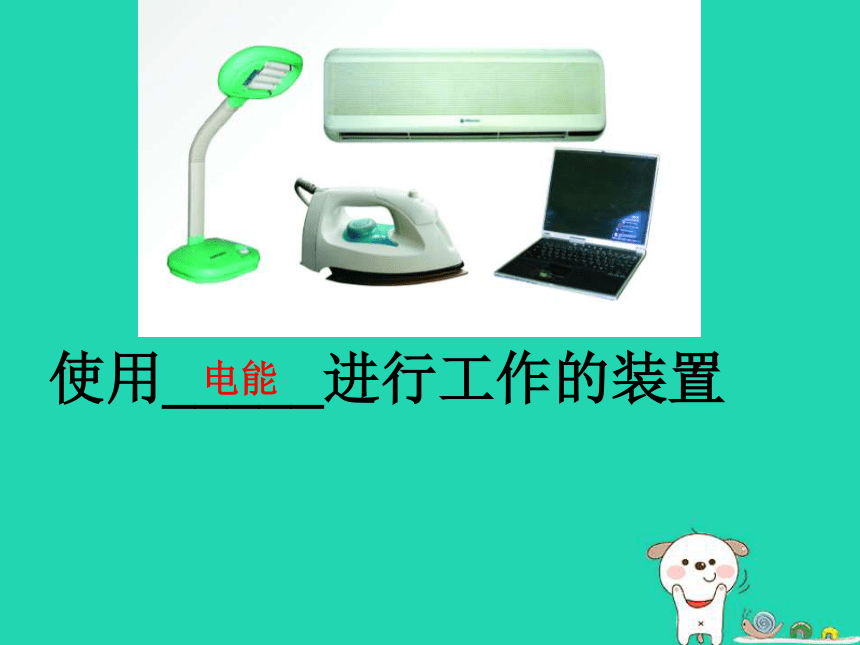

物理量串、并联电路电流的特点电源、用电器、开关、导线电源是能_________的装置,从能量转化的观点来看,电源是_____________________的装置常见的电源有______和______.最常用的直流电源是______持续供电把其他形式的能转化为电能直流电源交流电源电池使用_____进行工作的装置电能1.分析下列元件:
(1) 用电器工作时将___能转化为___能.(如:电灯、电扇)
(2) 电源工作时将______形式转化为______能 .(如干电池、太阳能电池、发电机)
(3) 把蓄电池接在电源上充电时，把　能转化为　能；

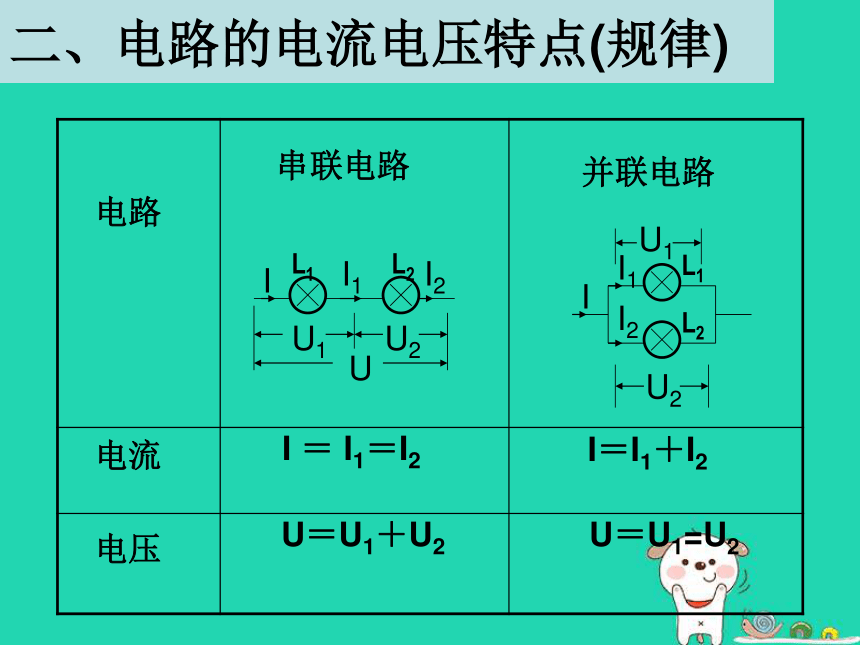

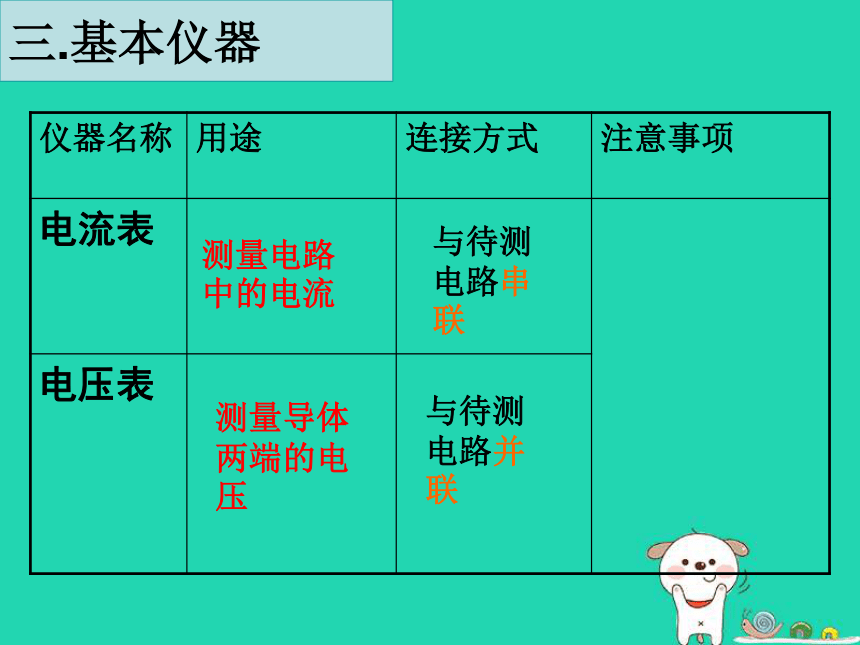

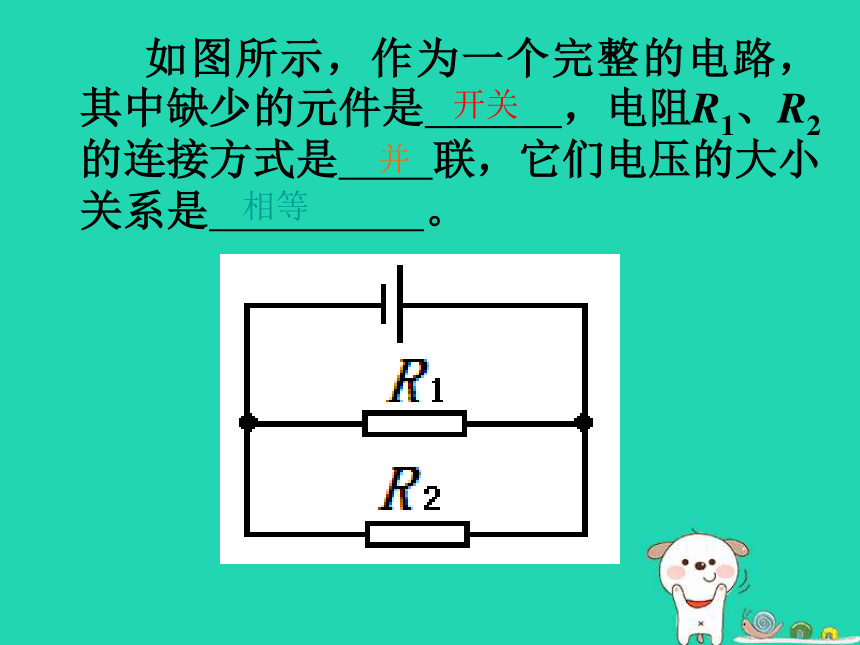

(4)用蓄电池对外供电时，把___能转化为__能；电电其他其他电电化学二、电路的电流电压特点(规律)电路串联电路并联电路电流I ＝ I1＝I2I＝I1＋I2U＝U1＋U2U＝U1=U2电压三.基本仪器测量电路中的电流与待测电路串联测量导体两端的电压与待测电路并联 如图所示，作为一个完整的电路，其中缺少的元件是 ，电阻R1、R2的连接方式是 联，它们电压的大小关系是 。

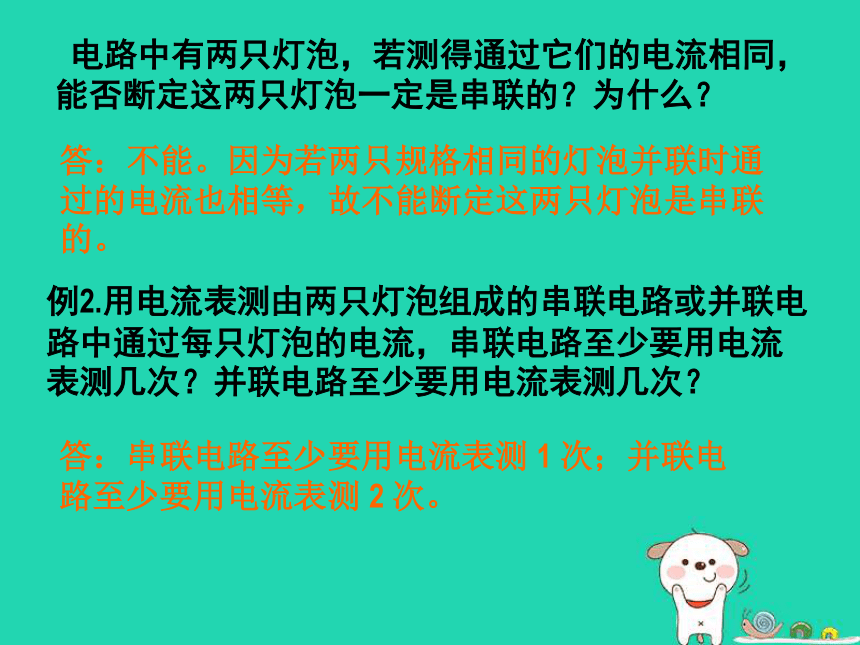

开关并相等 电路中有两只灯泡，若测得通过它们的电流相同，能否断定这两只灯泡一定是串联的？为什么？答：不能。因为若两只规格相同的灯泡并联时通过的电流也相等，故不能断定这两只灯泡是串联的。例2.用电流表测由两只灯泡组成的串联电路或并联电路中通过每只灯泡的电流，串联电路至少要用电流表测几次？并联电路至少要用电流表测几次？答：串联电路至少要用电流表测 1 次；并联电路至少要用电流表测 2 次。

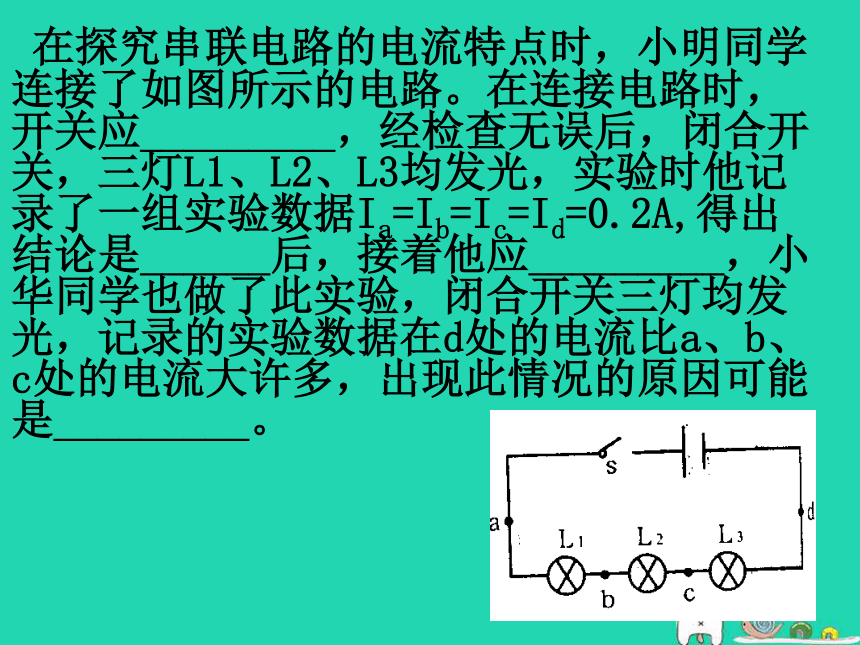

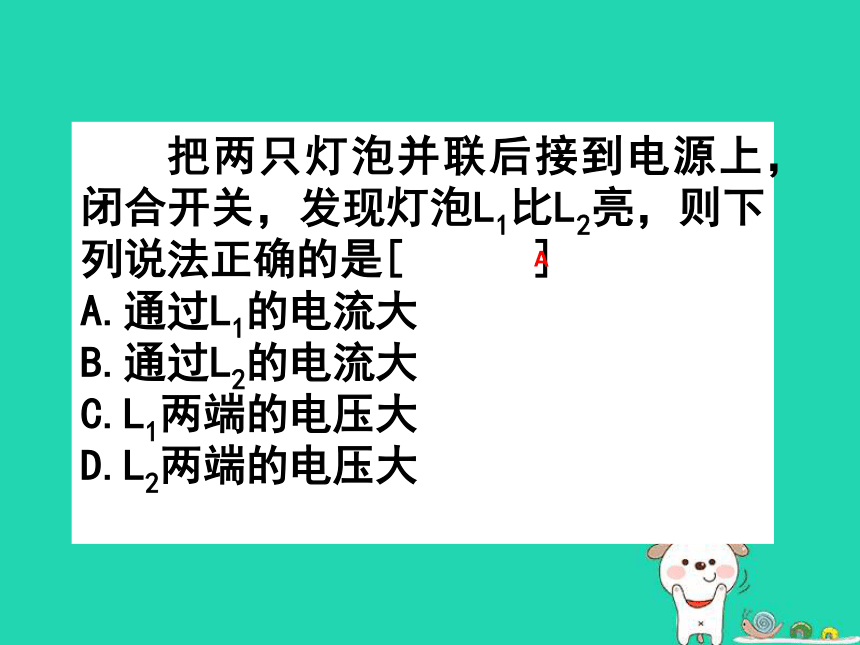

在探究串联电路的电流特点时，小明同学连接了如图所示的电路。在连接电路时，开关应_________，经检查无误后，闭合开关，三灯L1、L2、L3均发光，实验时他记录了一组实验数据Ia=Ib=Ic=Id=0.2A,得出结论是______后，接着他应_________，小华同学也做了此实验，闭合开关三灯均发光，记录的实验数据在d处的电流比a、b、c处的电流大许多，出现此情况的原因可能是_________。 如图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗? 其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。你的猜想： 。 判断的方法： 。并联 把两只灯泡并联后接到电源上，闭合开关，发现灯泡L1比L2亮，则下列说法正确的是[ ]
A.通过L1的电流大
B.通过L2的电流大
C.L1两端的电压大
D.L2两端的电压大
A如图电路,各表及灯泡正常工作.在图中圆圈内填上适当的电表符号,并标明每个表的正负接线柱.v 如图所示的电路中，电源由三节铅蓄电池串联而成，己知电压表V1的示数为3.2V，则电压表V的示数是 ；电压表V2的示数是 . 图中电源是两节标准干电池组，电压恒定不变。电流表A的示数为1.5A，电流表A1的示数为1.2A。闭合开关，则通过导体R1电流是 ,R2中的电流是 ,电压表示数是______ 如图电路中，闭合开关后，发生的现象是（）
A、电流表指针有明显偏转，电压表指针几乎不动
B、电压表指针有明显偏转，电流表指针几乎不动
C、两表指针均有明显偏转
D、两指针几乎都不动B 如图7所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[ ]
A.灯L1断路 B.灯L2断路
C.灯L2短路 D.开关S断路 D 如图所示的电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是 ( )
A．灯L1短路
B．灯L2短路
C．灯L1断路
D．灯L2断路D 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计出一种“聪明”的电路——晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮。请把右图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。
小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是[ ]
?
设计值班室电路要求:前门来人按前门开关,红灯亮,电铃响;后门来人按后门开关,绿灯亮,电铃响.
请你根据图甲所示的电路图,用笔画线代替导线,将图乙中未连接好的器材连接起来(连线不能交叉)。探究简易交通灯电路:分析:
前方正面和背面亮绿灯时,左右方亮红灯;
前方正面和背面亮红灯时,左右方亮绿灯.简易交通灯电路图:１２３正红背红左红右红左绿右绿正绿背绿探究活动:甲、乙两个房间相距较远，试在图1中
连接电路，要求两房间任何一方的工作
人员闭合开关，都能使对方的电铃发声。S1D1S2D2探究活动: 给您电池组、开关、电铃、小灯泡各一个，导线若干。请为值班室看护人设计一个报警电路。要求：情况正常时，值班室灯亮，电铃不响；当有牲畜闯入时，碰到栅栏会拉断栅栏上的细导线，灯亮同时电铃响，请在虚线框中画出电路图。LS 甲图中的两个灯泡是_____ (选填“串联”或“并联”)，用乙图中的水流可以类比该电路中的______ (选填“电压”、“电流”或“电阻”)．并联电流 润州中学九年级同学在学习电路时,自制水果电池，他们把铜片、铁片插入橙子中，并在铜片和铁片间接入小电灯，小电灯发光：为了进一步探究影响水果电池电压的因素，同学们进行了猜想，其中
小王同学猜想：水果电池的电压与水果的种类有关；
小张同学猜想：水果电池的电压与铜片和铁片插入水果的深度有关；
小李间学猜想：水果电池的电压与插入铜片和铁片间的距离有关．
请你任选以上一种猜想进行探究，并完成下列问题．
（1）写出实验步骤．
（2）设计一个供记录实验数据的表格．
（3）在测量水果电池的电压之前，先要判断电池的正负极．请写出用电压表判断正负极的方法． 12.不同的材料，有不同的物理性质，不同条件和环境．对材料的物理性质要求不同。消防队员们所穿的消防服．就应具备某些特殊性能。若让你设计消防服装．请根据学过的物理知识．对制造消防服装的材料应具备的物理性质挺出要求。(至少提三项)防水 绝缘(不易导电) 隔热(耐高温 着火点高) 二极管的导电特性
二极管是一种电学元件，它最重要的特性就是单向导电性。图甲所示是二极管的实物图和它的电路图符号。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实脸说明二极管的单向导电性。
方法是:将二极管与一个小灯泡、一个开关串联接在干电池两端。闭合开关后，若灯泡亮，表明二极管的连接方式是图21乙所示，这种连接方式相当电路中的通路状态;若灯泡不亮，表明二极管的连接方式是田21丙所示.这种连接方式相当于电路中的断路状态。这个实脸很直观地说明了二极管的单向导电性。(1)把二极管、小灯泡.电池、开关分别连接成图22所示电路，请分别说明闭合开关后甲、乙电路中的小灯泡是否发光?
(2)请设计一个实验，利用二极管判断蓄电池的正负极(没有电压表、电流表，其他器材自选)。请在虚线框内画出电路图:
（用表示蓄电池）
判断方法:
