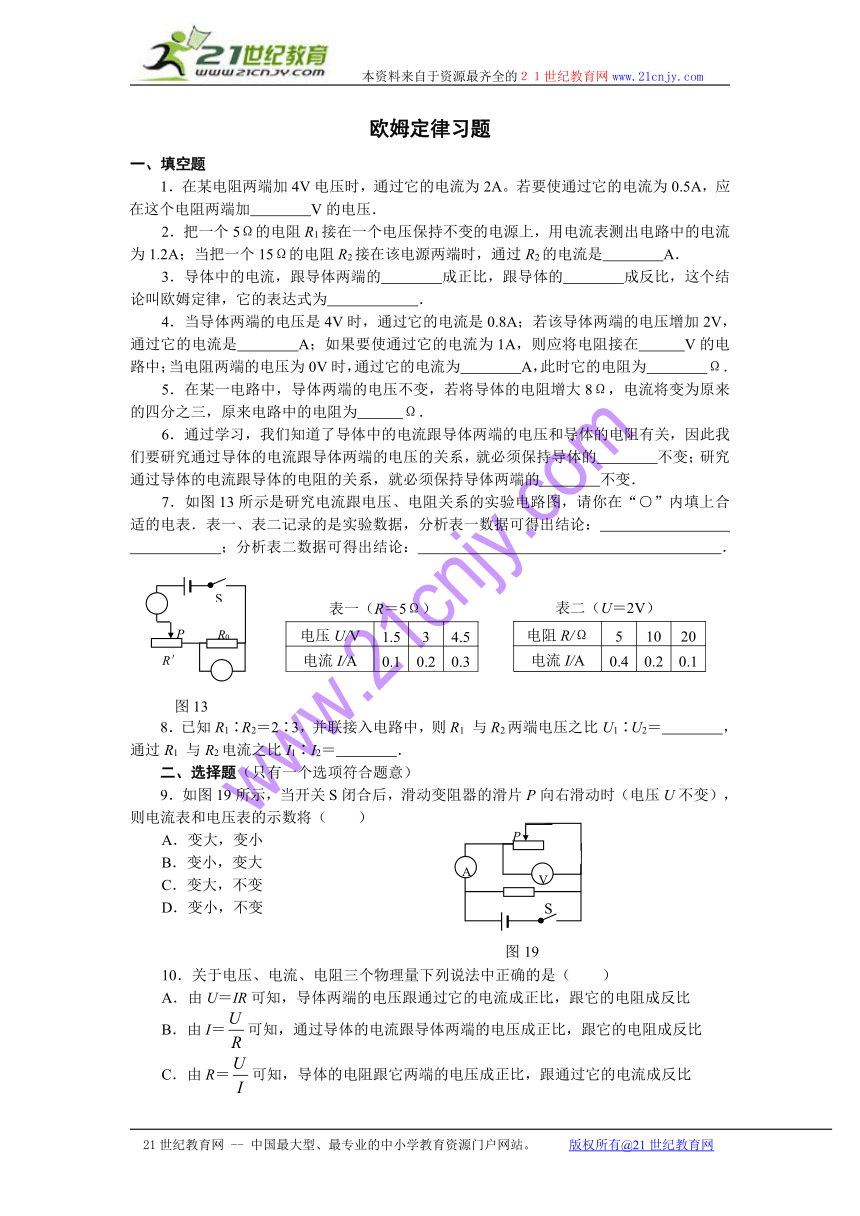

欧姆定律习题
一、填空题
1．在某电阻两端加4V电压时，通过它的电流为2A。若要使通过它的电流为0.5A，应在这个电阻两端加　　　　V的电压．
2．把一个5Ω的电阻R1接在一个电压保持不变的电源上，用电流表测出电路中的电流为1.2A；当把一个15Ω的电阻R2接在该电源两端时，通过R2的电流是　　　　A．
3．导体中的电流，跟导体两端的　　　　成正比，跟导体的　　　　成反比，这个结论叫欧姆定律，它的表达式为　　　　　　．
4．当导体两端的电压是4V时，通过它的电流是0.8A；若该导体两端的电压增加2V，通过它的电流是　　　　A；如果要使通过它的电流为1A，则应将电阻接在　　　V的电路中；当电阻两端的电压为0V时，通过它的电流为　　　　A，此时它的电阻为　　　　Ω．
5．在某一电路中，导体两端的电压不变，若将导体的电阻增大8Ω，电流将变为原来的四分之三，原来电路中的电阻为　　　Ω．
6．通过学习，我们知道了导体中的电流跟导体两端的电压和导体的电阻有关，因此我们要研究通过导体的电流跟导体两端的电压的关系，就必须保持导体的　　　　不变；研究通过导体的电流跟导体的电阻的关系，就必须保持导体两端的　　　　不变．
7．如图13所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：　　　　　　　　　
　　　　　　；分析表二数据可得出结论：　　　　　　　　　　　　　　　　　　　　．
　　
8．已知R1∶R2＝2∶3，并联接入电路中，则R1 与R2两端电压之比U1∶U2＝　　　　，通过R1 与R2电流之比I1∶I2＝　　　　．
　　二、选择题（只有一个选项符合题意）
9．如图19所示，当开关S闭合后，滑动变阻器的滑片P向右滑动时（电压U不变），则电流表和电压表的示数将（　　）
A．变大，变小　　　　　　　　　　　
B．变小，变大
C．变大，不变　　　　　　　　　　　
D．变小，不变
10．关于电压、电流、电阻三个物理量下列说法中正确的是（　　）
A．由U＝IR可知，导体两端的电压跟通过它的电流成正比，跟它的电阻成反比
B．由I＝可知，通过导体的电流跟导体两端的电压成正比，跟它的电阻成反比
C．由R＝可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
D．以上说法都不对
11．如图11所示的电路中，当A、B两点接入10Ω电阻时，电流表的示数为0.5A；若A、B间改接20Ω电阻时，则电流表的示数（　　）
A．等于0.25A　　　　　　　　　B．小于0.25A
C．大于0.25A　　　　　　　　　D．无法判断
12．如图12所示，电源电压保持不变，当闭合开关S，滑片P向a端移动时（　　）
A．电流表、电压表示数都变大　　　　　　B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大　　　D．电流表、电压表示数都变小
13．下列说法中错误的是（　　）
A．当加在导体两端的电压改变时，电压与电流的比值也随着改变
B．用不同的导体研究电流和电压的关系时，得到的结论都一样
C．相同的电压加在电阻不同的导体两端，电流一定不同
D．同一导体，两端电压越大，通过的电流也越大
三、计算题
14．如图21所示，图中1、2、3分别是三个不同阻值的电阻R1、R2、R3的电流与电压的关系图线，请判断三个电阻中哪个阻值最大，哪个阻值最小，并简要说明理由．
图13
P
S
R0
R′
电压U/V 1.5 3 4.5
电流I/A 0.1 0.2 0.3
电阻R/Ω 5 10 20
电流I/A 0.4 0.2 0.1
表一（R＝5Ω）
表二（U＝2V）
图19
S
A
P
V
P
图12
A
V
R1
R2
a
b
S
A
A
B
R1
S
图11
I
U
0
1
2
3
图21
