本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

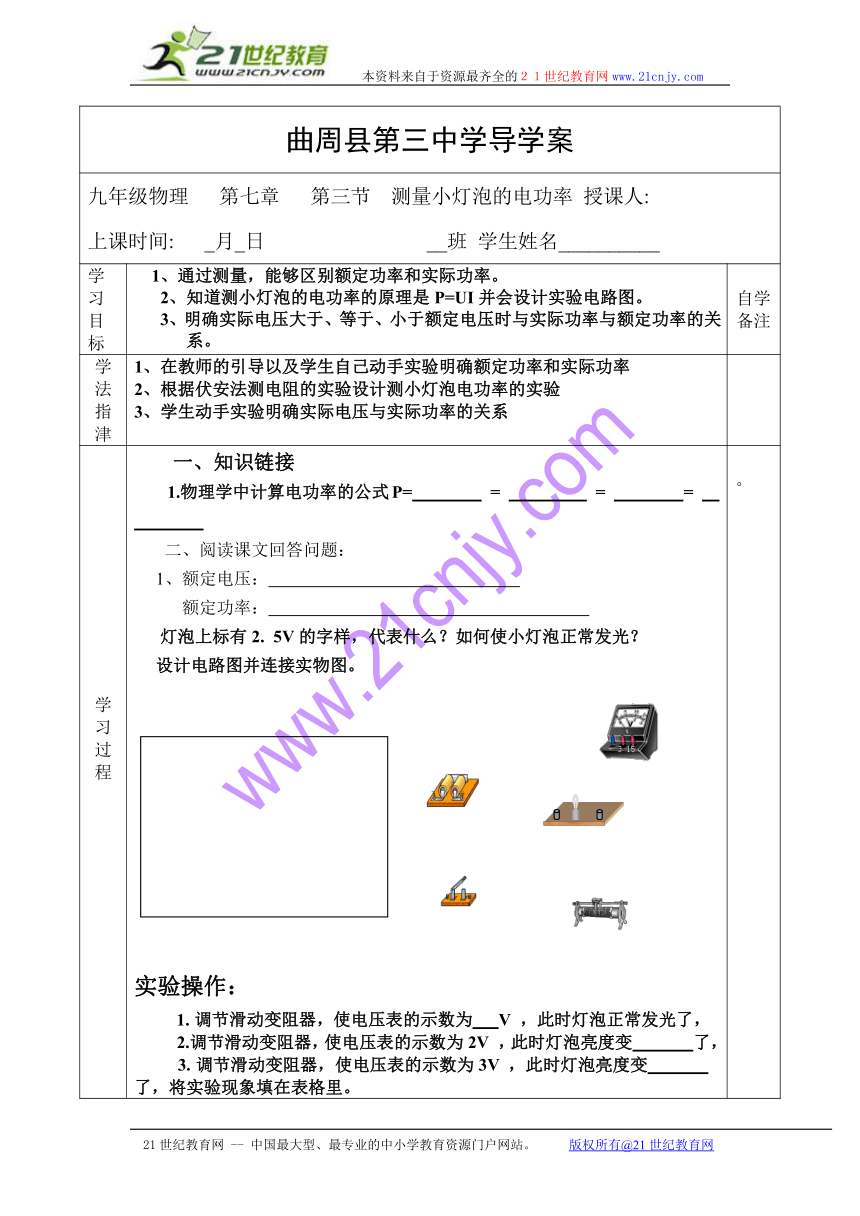

曲周县第三中学导学案
九年级物理 第七章 第三节 测量小灯泡的电功率 授课人: 上课时间: _月_日 __班 学生姓名__________
学习目标 1、通过测量，能够区别额定功率和实际功率。2、知道测小灯泡的电功率的原理是P=UI并会设计实验电路图。3、明确实际电压大于、等于、小于额定电压时与实际功率与额定功率的关系。 自学备注
学法指津 1、在教师的引导以及学生自己动手实验明确额定功率和实际功率2、根据伏安法测电阻的实验设计测小灯泡电功率的实验3、学生动手实验明确实际电压与实际功率的关系
学习过程 一、知识链接1.物理学中计算电功率的公式P= = = = 二、阅读课文回答问题：1、额定电压： 额定功率： 灯泡上标有2. 5V的字样，代表什么？如何使小灯泡正常发光？设计电路图并连接实物图。实验操作：1. 调节滑动变阻器，使电压表的示数为 V ，此时灯泡正常发光了， 2.调节滑动变阻器，使电压表的示数为2V ，此时灯泡亮度变 了， 3. 调节滑动变阻器，使电压表的示数为3V ，此时灯泡亮度变 了，将实验现象填在表格里。序号U/V灯泡亮度123实验总结：额定电压只有 个，额定功率只有 个。实际电压有 个，实际功率有 个。练一个： 一个标有“220V 100W”字样的用电器，（1）灯泡的电阻是多少？（2）当把这个用电器接在110V的电压下使用，实际功率是多少？ 三、实验探究：测定小灯泡的电功率 1．设计实验方案（1）根据伏安法测小灯泡电阻的实验，你能设计一个方法测出小灯泡的电功率吗？画出实验原理图？2．按照实验电路图连接电路。（1）在连接电路时，开关应 ，闭合开关前滑动变阻器应处于 。（2）估计电路中电流的大小，选择 量程把电流表接入电路中。（3）闭合开关，注意观察电压表的示数，然后缓慢移动变器滑片的位置，直到电压表的读数分别为2.5V、2V、3V，记录电压表和电流表的读数，观察小灯泡每次发光的亮度，并比较三次的亮度变化。（4）根据测得的数据，计算出小灯泡的额定功率和低于或高于额定电压时的实际功率。3．设计实验数据记录表格并记录实验数据序号U/VI/AP/W小灯泡亮度变化122.534．合作交流，分析说明，得出结论1）小灯泡两端的实际电压只有等于 电压时才能正常发光，此时的实际功率等于 。即U实 U额时，P实 P额。2）当U实 U额 时，小灯泡实际消耗的功率小于额定功率。3）当U实 U额时，小灯泡实际消耗的功率大于额定功率。可见用电器的实际功率随其工作电压的变化而变化。小灯泡的亮度取决于 （填P实 还是P额 ）P实越大灯泡越 。 。
自学检查 1、通过做测量小灯泡电功率的实验知道，决定白炽灯明亮程度的因素是( )A．小灯泡的电阻 B．小灯泡的额定功率 C．小灯泡消耗的实际功率 D．小灯泡消耗的电能2、在“测定小灯泡的电功率”实验中，当滑动变阻器滑片移动时，小灯泡两端的电压高于额定电压时，小灯泡的实际功率与额定功率的关系是( ) A．实际功率等于额定功率 B．实际功率大于额定功率 C．实际功率小于额定功率 D．条件不足，不能判断3、在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3．4 V”字样．小红设计了实验电路图，并连接了实验电路，如图所示． (1)连接完实验电路后，小红闭合开关，发现灯泡不亮，电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出现故障的原因： ． (2)排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图13-3-6丙所示，读数为 A，则小灯泡的额定功率为 W
目标反思
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
曲周县第三中学导学案
九年级物理 第七章 第三节 测量小灯泡的电功率 授课人: 上课时间: _月_日 __班 学生姓名__________
学习目标 1、通过测量，能够区别额定功率和实际功率。2、知道测小灯泡的电功率的原理是P=UI并会设计实验电路图。3、明确实际电压大于、等于、小于额定电压时与实际功率与额定功率的关系。 自学备注
学法指津 1、在教师的引导以及学生自己动手实验明确额定功率和实际功率2、根据伏安法测电阻的实验设计测小灯泡电功率的实验3、学生动手实验明确实际电压与实际功率的关系
学习过程 一、知识链接1.物理学中计算电功率的公式P= = = = 二、阅读课文回答问题：1、额定电压： 额定功率： 灯泡上标有2. 5V的字样，代表什么？如何使小灯泡正常发光？设计电路图并连接实物图。实验操作：1. 调节滑动变阻器，使电压表的示数为 V ，此时灯泡正常发光了， 2.调节滑动变阻器，使电压表的示数为2V ，此时灯泡亮度变 了， 3. 调节滑动变阻器，使电压表的示数为3V ，此时灯泡亮度变 了，将实验现象填在表格里。序号U/V灯泡亮度123实验总结：额定电压只有 个，额定功率只有 个。实际电压有 个，实际功率有 个。练一个： 一个标有“220V 100W”字样的用电器，（1）灯泡的电阻是多少？（2）当把这个用电器接在110V的电压下使用，实际功率是多少？ 三、实验探究：测定小灯泡的电功率 1．设计实验方案（1）根据伏安法测小灯泡电阻的实验，你能设计一个方法测出小灯泡的电功率吗？画出实验原理图？2．按照实验电路图连接电路。（1）在连接电路时，开关应 ，闭合开关前滑动变阻器应处于 。（2）估计电路中电流的大小，选择 量程把电流表接入电路中。（3）闭合开关，注意观察电压表的示数，然后缓慢移动变器滑片的位置，直到电压表的读数分别为2.5V、2V、3V，记录电压表和电流表的读数，观察小灯泡每次发光的亮度，并比较三次的亮度变化。（4）根据测得的数据，计算出小灯泡的额定功率和低于或高于额定电压时的实际功率。3．设计实验数据记录表格并记录实验数据序号U/VI/AP/W小灯泡亮度变化122.534．合作交流，分析说明，得出结论1）小灯泡两端的实际电压只有等于 电压时才能正常发光，此时的实际功率等于 。即U实 U额时，P实 P额。2）当U实 U额 时，小灯泡实际消耗的功率小于额定功率。3）当U实 U额时，小灯泡实际消耗的功率大于额定功率。可见用电器的实际功率随其工作电压的变化而变化。小灯泡的亮度取决于 （填P实 还是P额 ）P实越大灯泡越 。 。
自学检查 1、通过做测量小灯泡电功率的实验知道，决定白炽灯明亮程度的因素是( )A．小灯泡的电阻 B．小灯泡的额定功率 C．小灯泡消耗的实际功率 D．小灯泡消耗的电能2、在“测定小灯泡的电功率”实验中，当滑动变阻器滑片移动时，小灯泡两端的电压高于额定电压时，小灯泡的实际功率与额定功率的关系是( ) A．实际功率等于额定功率 B．实际功率大于额定功率 C．实际功率小于额定功率 D．条件不足，不能判断3、在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3．4 V”字样．小红设计了实验电路图，并连接了实验电路，如图所示． (1)连接完实验电路后，小红闭合开关，发现灯泡不亮，电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出现故障的原因： ． (2)排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图13-3-6丙所示，读数为 A，则小灯泡的额定功率为 W
目标反思
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
