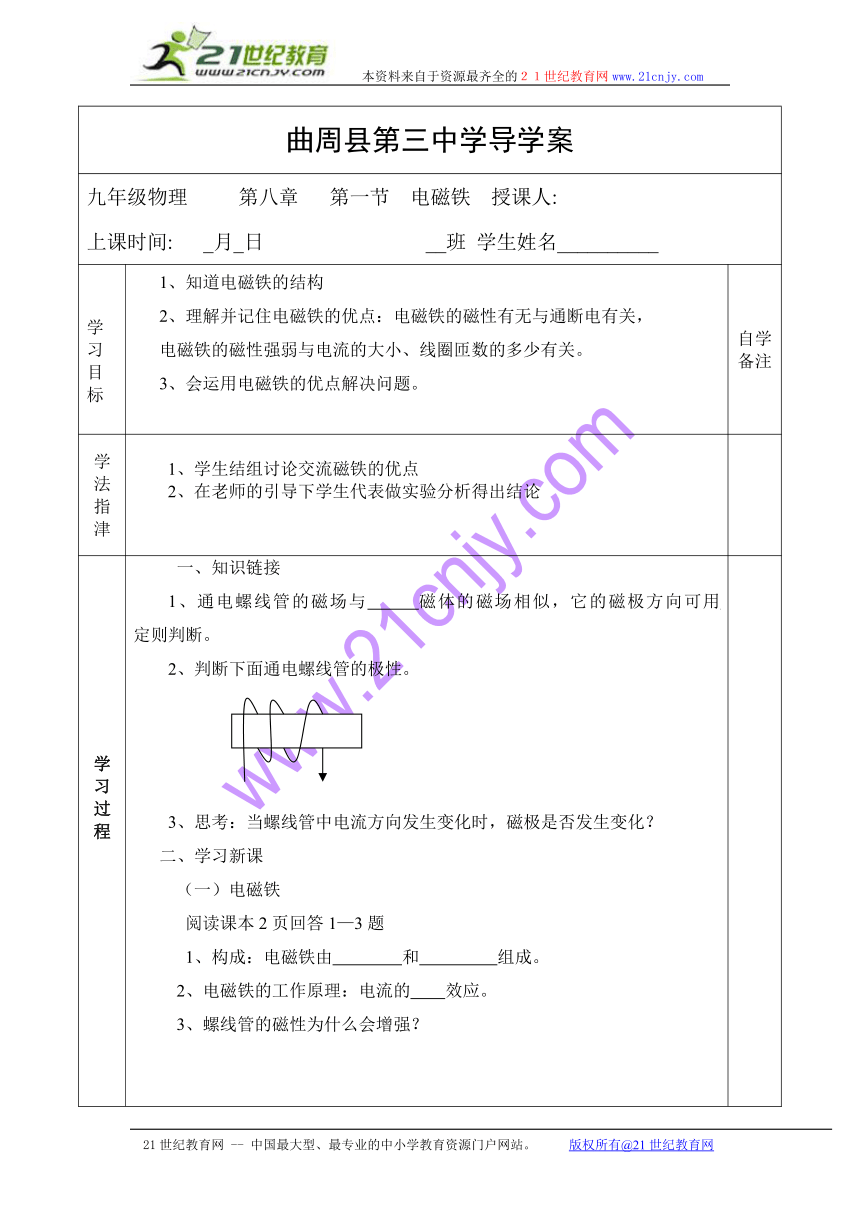

曲周县第三中学导学案
九年级物理 第八章 第一节 电磁铁 授课人: 上课时间: _月_日 __班 学生姓名__________
学习目标 1、知道电磁铁的结构2、理解并记住电磁铁的优点：电磁铁的磁性有无与通断电有关，电磁铁的磁性强弱与电流的大小、线圈匝数的多少有关。3、会运用电磁铁的优点解决问题。 自学备注
学法指津 1、学生结组讨论交流磁铁的优点2、在老师的引导下学生代表做实验分析得出结论

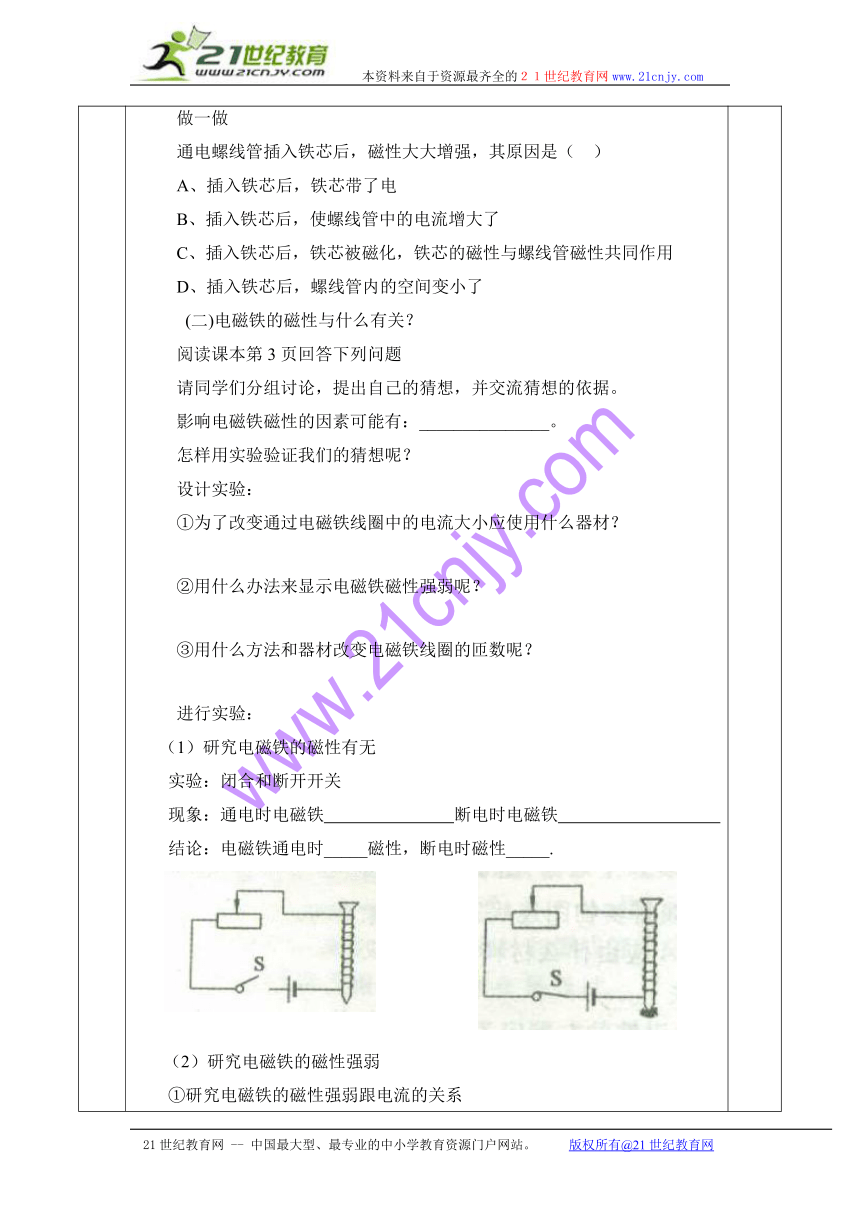

学习过程 一、知识链接1、通电螺线管的磁场与 磁体的磁场相似，它的磁极方向可用 定则判断。2、判断下面通电螺线管的极性。 3、思考：当螺线管中电流方向发生变化时，磁极是否发生变化？ 二、学习新课（一）电磁铁 阅读课本2页回答1—3题1、构成：电磁铁由 和 组成。2、电磁铁的工作原理：电流的 效应。3、螺线管的磁性为什么会增强？做一做通电螺线管插入铁芯后，磁性大大增强，其原因是（ ）A、插入铁芯后，铁芯带了电 B、插入铁芯后，使螺线管中的电流增大了C、插入铁芯后，铁芯被磁化，铁芯的磁性与螺线管磁性共同作用D、插入铁芯后，螺线管内的空间变小了 (二)电磁铁的磁性与什么有关？阅读课本第3页回答下列问题请同学们分组讨论，提出自己的猜想，并交流猜想的依据。影响电磁铁磁性的因素可能有：_______________。 怎样用实验验证我们的猜想呢？设计实验：①为了改变通过电磁铁线圈中的电流大小应使用什么器材？②用什么办法来显示电磁铁磁性强弱呢？③用什么方法和器材改变电磁铁线圈的匝数呢？进行实验：（1）研究电磁铁的磁性有无实验：闭合和断开开关现象：通电时电磁铁 断电时电磁铁 结论：电磁铁通电时_____磁性，断电时磁性_____.（2）研究电磁铁的磁性强弱①研究电磁铁的磁性强弱跟电流的关系实验：将开关合上，调节滑动变阻器，使电流增大和减小现象：增大电流电磁铁吸引的大头针数目_____.结论：通过电磁铁的电流越____,电磁铁的磁性_____.②研究电磁铁的磁性强弱跟线圈匝数的关系实验：改变线圈匝数现象：匝数越______,吸引大头针的数目越______结论：当电流一定时，电磁铁线圈的匝数______,磁性______.实验总结：1、电磁铁通电时____磁性，断电时磁性______；当电磁铁线圈的匝数一定时通过电磁铁的电流越____，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数_____，磁性____.2、电磁铁的优点：电磁铁磁性有无，可用________来控制电磁铁磁性强弱，可用 ， 来控制电磁铁的极性变换，可用____________ 来实现。做一做1、当滑动变阻器的划片P向A端移动时，图1中电磁铁的A、甲端是N极，磁性减弱 B、已端是N极，磁性减弱C、甲端是N极，磁性增强 D、已端是N极，磁性增强2、如图2所示，一根弹簧下端挂着一个小铁块，电磁铁和滑动变阻器是串联的，开关S闭合后，要使弹簧伸长的长度变长，滑动变阻器的划片应（ ）A、向右移动B、向左移动C、静止不动D、无法判断（三）应用 电磁铁应用在： 、 、 、 。
自学检查
目标反思
