本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

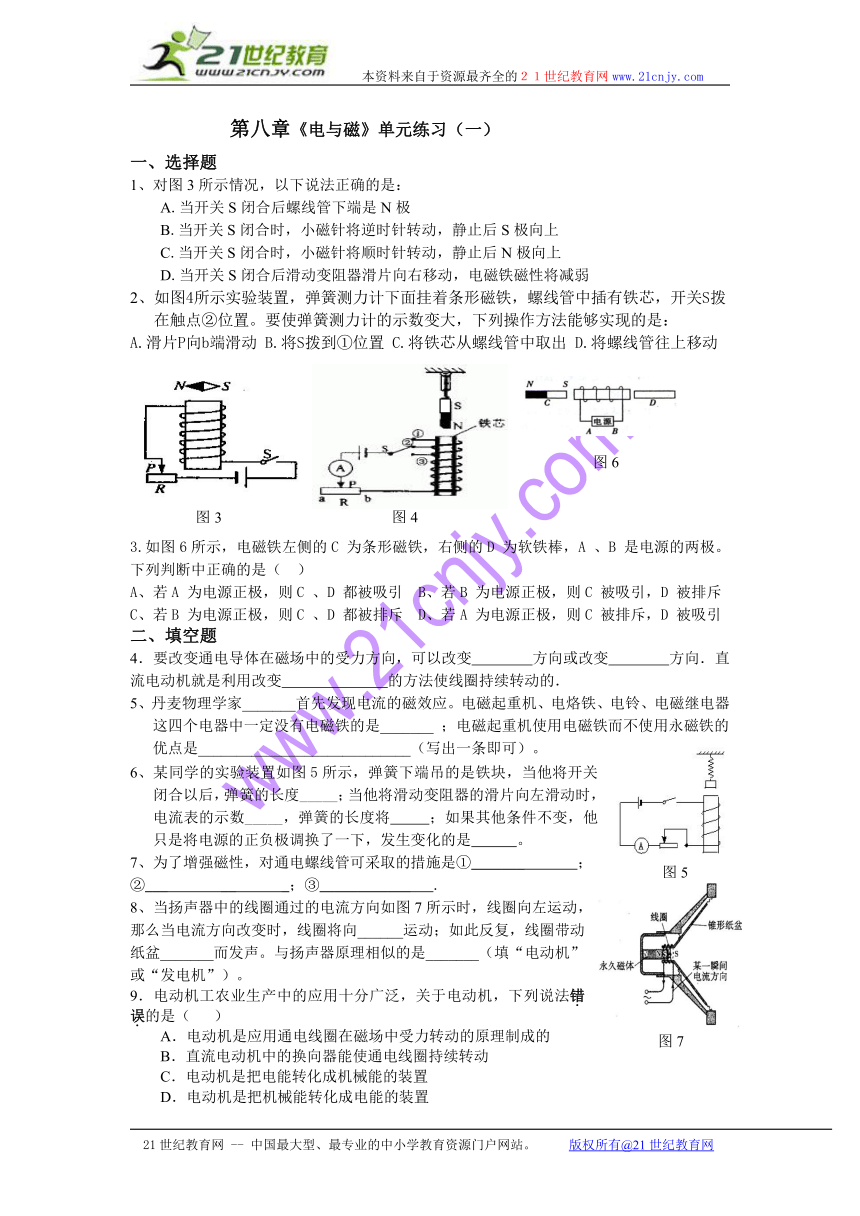

第八章《电与磁》单元练习（一）
一、选择题
1、对图3所示情况，以下说法正确的是：
A.当开关S闭合后螺线管下端是N极
B.当开关S闭合时，小磁针将逆时针转动，静止后S极向上
C.当开关S闭合时，小磁针将顺时针转动，静止后N极向上
D.当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱
2、如图4所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。要使弹簧测力计的示数变大，下列操作方法能够实现的是：
A.滑片P向b端滑动 B.将S拨到①位置 C.将铁芯从螺线管中取出 D.将螺线管往上移动
3.如图6所示，电磁铁左侧的C 为条形磁铁，右侧的D 为软铁棒，A 、B 是电源的两极。下列判断中正确的是（ ）
A、若A 为电源正极，则C 、D 都被吸引 B、若B 为电源正极，则C 被吸引，D 被排斥
C、若B 为电源正极，则C 、D 都被排斥 D、若A 为电源正极，则C 被排斥，D 被吸引
二、填空题
4．要改变通电导体在磁场中的受力方向，可以改变 方向或改变 方向．直流电动机就是利用改变 的方法使线圈持续转动的．
5、丹麦物理学家_______首先发现电流的磁效应。电磁起重机、电烙铁、电铃、电磁继电器这四个电器中一定没有电磁铁的是_______ ；电磁起重机使用电磁铁而不使用永磁铁的优点是____________________________（写出一条即可）。
6、某同学的实验装置如图5所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_____；当他将滑动变阻器的滑片向左滑动时，电流表的示数_____，弹簧的长度将 ；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是 。
7、为了增强磁性，对通电螺线管可采取的措施是①_______ ；②___ __ _；③____________ .
8、当扬声器中的线圈通过的电流方向如图7所示时，线圈向左运动，那么当电流方向改变时，线圈将向______运动；如此反复，线圈带动纸盆_______而发声。与扬声器原理相似的是_______（填“电动机”或“发电机”）。
9．电动机工农业生产中的应用十分广泛，关于电动机，下列说法错误的是（ ）
A．电动机是应用通电线圈在磁场中受力转动的原理制成的
B．直流电动机中的换向器能使通电线圈持续转动
C．电动机是把电能转化成机械能的装置
D．电动机是把机械能转化成电能的装置
10．直流电动机的线圈运转时，电动机上加换向器，它的作用是（ ）
A．自动改变线圈的转动方向 B．自动改变线圈的电流方向
C．同时改变线圈里的电流方向和磁场方向 D．自动改变磁场方向
11．在安装直流电动机模型的实验中，安装完毕后闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是（ ）
A．减少一节电池 B．调换磁性更强的磁铁
C．把电源正、负极和磁铁南、北极同时对调
D．把电源正、负极对调或磁铁南、北极对调
12．在探究产生感应电流的实验中，某同学按照图16.20中的4种情况让闭合电路的一段导体AB在磁场中沿箭头所示方向运动，其中能够产生感应电流的是（ ）
三、作图题：
13、（1）标出图10中通电螺线管的N、S极.
（2）在图11的（a）中,静止的小磁针黑端是极,请画出螺旋管的绕法; 图（b）中,根据电磁铁的极,判断电源的正、负极。
四、实验探究题
14、如右图所示，是某学习小组同学设计的研究"电磁铁磁性强弱"的实验电路图。
⑴要改变电磁铁线圈中的电流大小，可通过 来实现； 要判断电磁铁的磁性强弱，可观察 来确定。
⑵下表是该组同学所做实验的记录：
电磁铁(线圈) 50匝 100匝
实验次数 1 2 3 4 5 6
电流 / A 0.8 1.2 1.5 0.8 1.2 1.5
吸引铁钉的最多数目 / 枚 5 8 10 7 11 14
①比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁 一定时，通过电磁铁线圈中的电流越大， ；
②比较实验中的1和4，可得出的结论是：电磁铁线圈中的 一定时，线圈匝数越多， ；
⑶在与同学们交流讨论时，另一组的一个同学提出一个问题："当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？"A、你对此猜想是： ；B、现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法： 。
图3
图6
图4
图5
图7
A
B
C
D
图16.20
图14
图10
图11
