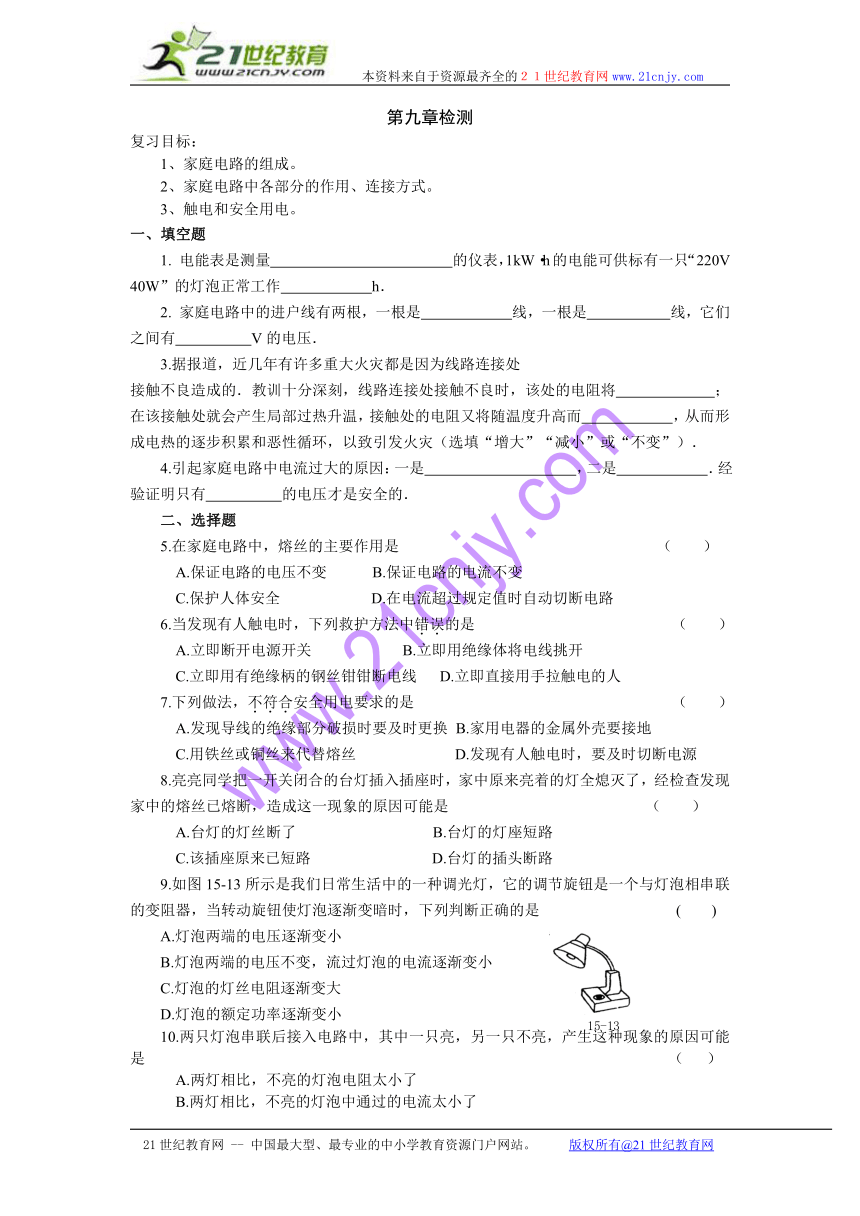

第九章检测
复习目标：
1、家庭电路的组成。
2、家庭电路中各部分的作用、连接方式。
3、触电和安全用电。
一、填空题
1. 电能表是测量 的仪表，1kW·h的电能可供标有一只“220V 40W”的灯泡正常工作 h．
2. 家庭电路中的进户线有两根，一根是 线，一根是 线，它们之间有 V的电压．
3.据报道，近几年有许多重大火灾都是因为线路连接处
接触不良造成的．教训十分深刻，线路连接处接触不良时，该处的电阻将 ；在该接触处就会产生局部过热升温，接触处的电阻又将随温度升高而 ，从而形成电热的逐步积累和恶性循环，以致引发火灾（选填“增大”“减小”或“不变”）．
4.引起家庭电路中电流过大的原因：一是 ，二是 ．经验证明只有 的电压才是安全的．
二、选择题
5.在家庭电路中，熔丝的主要作用是 （ ）
A.保证电路的电压不变 B.保证电路的电流不变
C.保护人体安全 D.在电流超过规定值时自动切断电路
6.当发现有人触电时，下列救护方法中错误的是 （ ）
A.立即断开电源开关 B.立即用绝缘体将电线挑开
C.立即用有绝缘柄的钢丝钳钳断电线 D.立即直接用手拉触电的人
7.下列做法，不符合安全用电要求的是 （ ）
A.发现导线的绝缘部分破损时要及时更换 B.家用电器的金属外壳要接地
C.用铁丝或铜丝来代替熔丝 D.发现有人触电时，要及时切断电源
8.亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是 （ ）
A.台灯的灯丝断了 B.台灯的灯座短路
C.该插座原来已短路 D.台灯的插头断路
9.如图15-13所示是我们日常生活中的一种调光灯，它的调节旋钮是一个与灯泡相串联的变阻器，当转动旋钮使灯泡逐渐变暗时，下列判断正确的是 ( )
A.灯泡两端的电压逐渐变小
B.灯泡两端的电压不变，流过灯泡的电流逐渐变小
C.灯泡的灯丝电阻逐渐变大
D.灯泡的额定功率逐渐变小
10.两只灯泡串联后接入电路中，其中一只亮，另一只不亮，产生这种现象的原因可能是 （ ）
A.两灯相比，不亮的灯泡电阻太小了
B.两灯相比，不亮的灯泡中通过的电流太小了
C.两灯相比，不亮的灯泡额定功率一定大
D.不亮的灯泡的灯丝一定断了
11.制作电热器的发热体应选用 （ ）
A.电阻大且熔点高的合金丝
B.电阻小且熔点低的合金丝
C.电阻率大且熔点高的合金丝
D.电阻率小且熔点低的合金丝
三、设计与探究题 12、在左图中空白处填上电灯和开关的符号，把三孔插座连入电路。
13.请在图15-15所示的照明电路上，按安全用电的原则，将灯泡、拉线开关、三孔插座接入电路．
四、解答题
14、某家庭电路中选用的电能表标有“220V 3A”，正常使用三盏“220V 60W”灯和一台“220V 75W”电视机，节日晚上想再装“220V 15W”的彩色串灯以增添节日气氛，根据安全用电原则，最多能装几盏？
14.一天，小明注意到家中的灯泡比平常亮，猜测可能是电压超过了220 V ．为了证实他的猜测，他做了如下实验：关闭家中其他用电器，只开一盏“220 V 100 W”的电灯，观察到家中标有“3000 r/kW·h”字样的电能表在20 min内转盘转了121r ．（不计温度对灯丝电阻的影响）
（1）在20 min时间内这盏灯消耗的电能的多少？
（2）小明家此时的实际电压是多少？
（3）为使这盏灯能正常发光，应串联一个多大的电阻？
15-13
图15-15
