（选修3-2）4[1].4楞次定律２

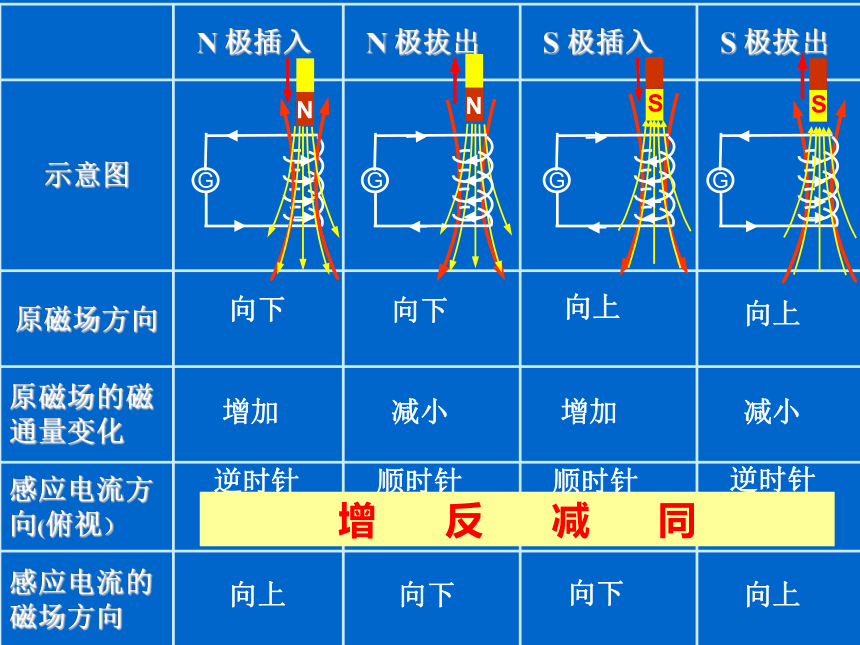

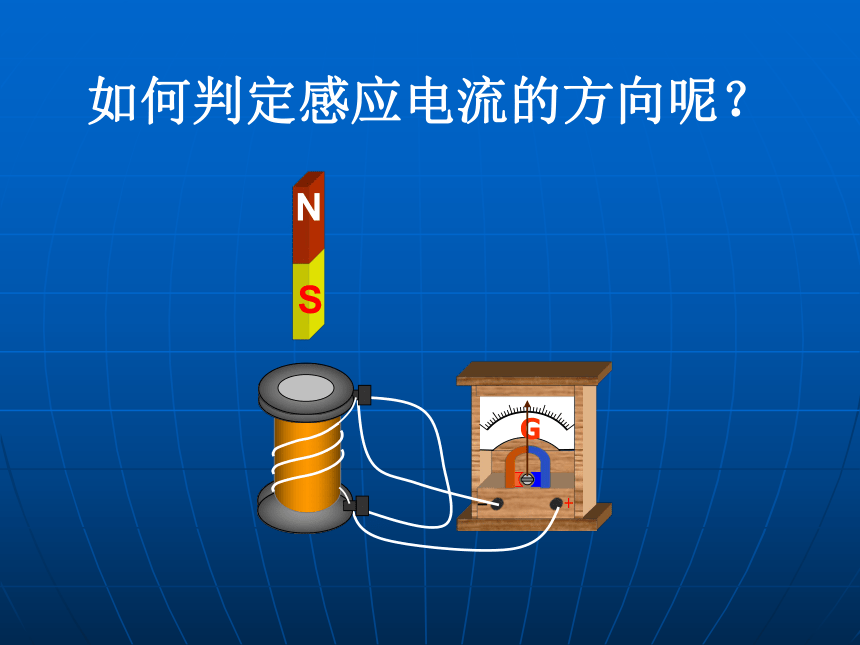

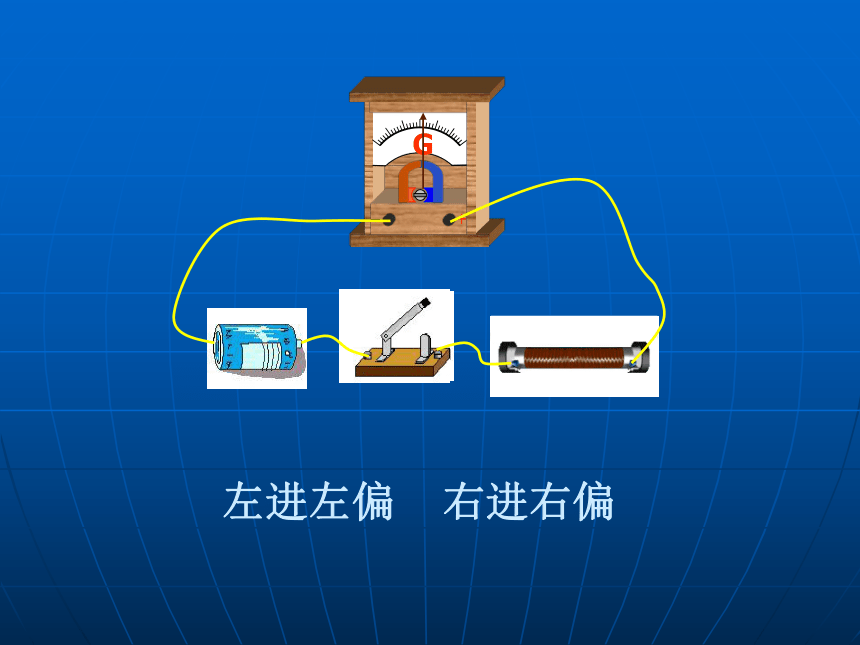

课件17张PPT。楞次定律感应电流的方向感应电流的方向如何判定感应电流的方向呢？左进左偏 右进右偏向下减小顺时针向下向上向上减小逆时针向上增加向下增加逆时针向上增 反 减 同 感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。楞次定律：2、“阻碍”的含义? 思考： 1、谁起阻碍作用 ？阻碍什么 ？怎么阻碍？理解“阻碍”含义时要明确：①谁起阻碍作用——感应磁场
②阻碍的是什么——原磁场的磁通量变化
③怎样阻碍——“增反减同”,来“拒” 去“留”
④阻碍的结果怎样——减缓原磁场的磁通量的变化从相对运动看，感应电流的磁场总是阻碍相对运动。 楞次定律可以看成是能量守恒定律在电磁感应现象中的反映。N来 拒 去 留NSS思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。vI分析：１、原磁场的方向：向里２、原磁通量变化情况：减小３、感应电流的磁场方向：向里４、感应电流的方向：顺时针用楞次定律判定感应电流的方向的步骤：（1）先确定原磁场方向。
（2）确定磁通量的变化趋势。 （增大或减小）
（3）确定感应电流产生的磁场方向。 （增反减同）
（4）用安培定则判定感应电流的方向。
NS例1、如图所示，条形磁铁水平放置，金属圆环环面水平，从条形磁铁附近自由释放，分析下落过程中圆环中的电流方向。例2、如图所示，固定的金属环和螺线管正对放置。螺线管中有电流。要使金属环中出现如图所示的感应电流，则螺线管中的电流方向和大小如何？分析：2、若螺线管中的电流是从b流进，a流出，电流应增大;1、若螺线管中的电流是从a流进，b流出，电流应变小;练习1.两平行长直导线都通以相同电流，线圈abcd与导线共面，当它从左到右在两导线之间移动时，其感应电流的方向是? 线圈中感应电流的方向始终为顺时针方向 线圈所在空间内的磁场分布如图， 当线圈从左往右运动时，穿过它的磁通量
先减小，原磁场方向为垂直纸面向里，
所以感应磁场方向为垂直纸面向里，由安培
定则可知，感应电流方向为顺时针方向； 后来磁通量又逐渐增大，原磁场方向为垂直纸面
向外，所以感应磁场方向为垂直纸面向里，由安培
定则可知，感应电流方向为顺时针方向。 练习2BACK练习3.如图所示，匀强磁场B中，放置一水平光滑金属框架，有一根金属棒ab与导轨接触良好，在外力F的作用下
匀速向右运动，分析此过程中能量转化的情况。 F1、由楞次定律判定ab棒上感应
电流的方向应由b a2、由左手定则判断ab在磁场
中受到的安培力的方向是水平
向左的。 外力做正功，消耗外界能量，完全用来克服安培
力做功，转化成闭合回路中的电能，最后转化
成内能。如何判定 I 方向楞次定律相对运动增反减同来拒去留磁通量变化能量守恒小结 判断感应电流的方向：?楞次定律是普遍适用的
?导体切割磁感线时用右手定则方便
?磁铁和线圈作相对运动时用“来拒去留”方便
