6.2 怎样测量和表示力

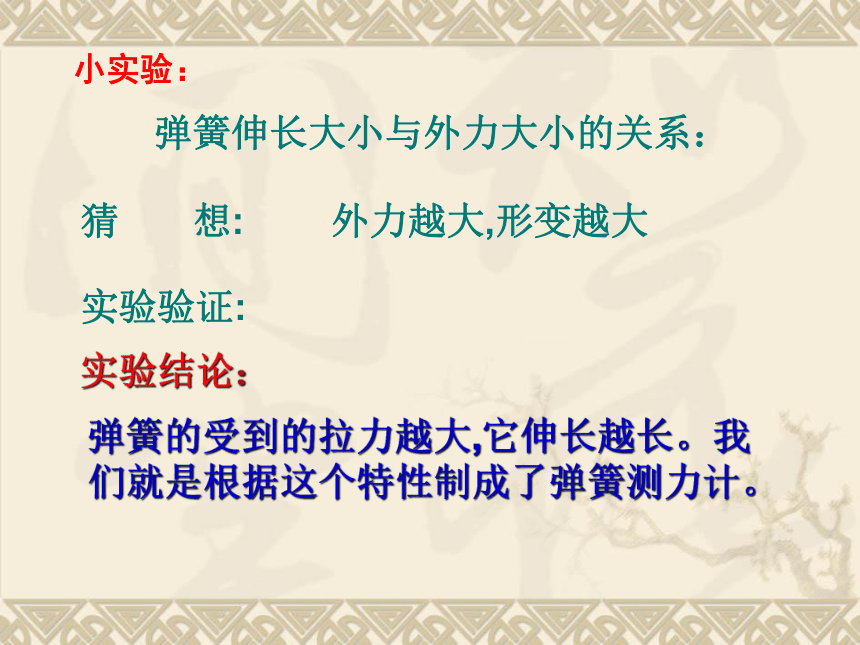

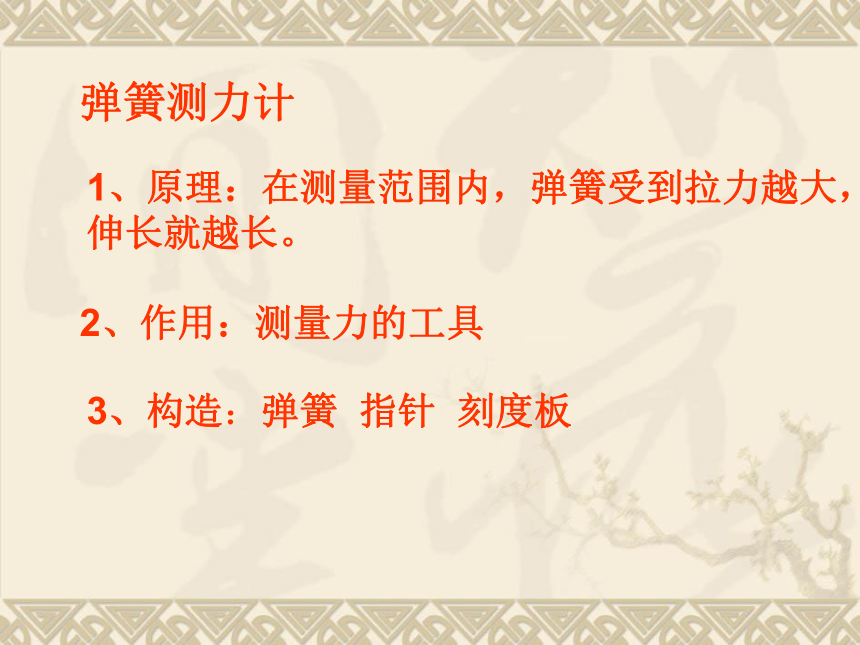

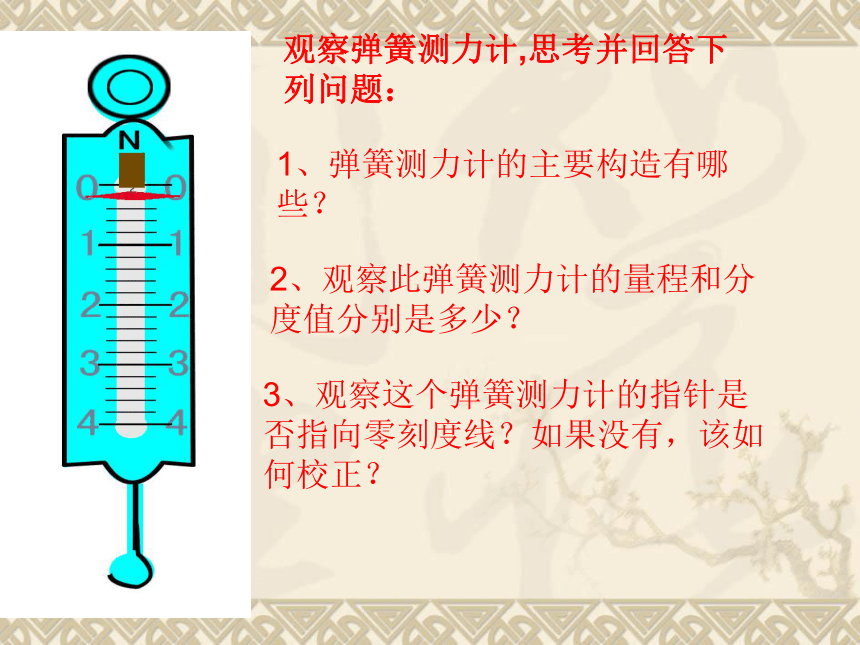

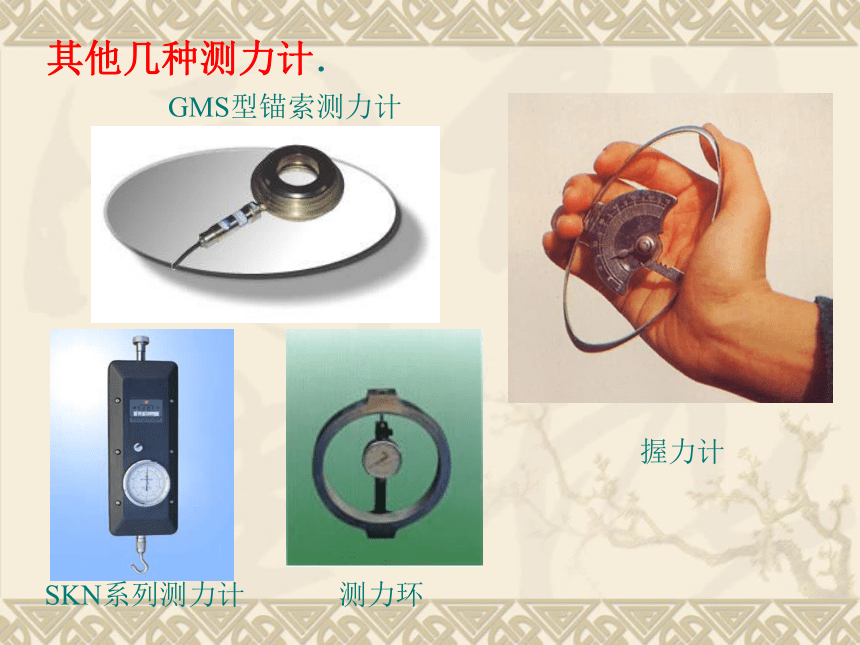

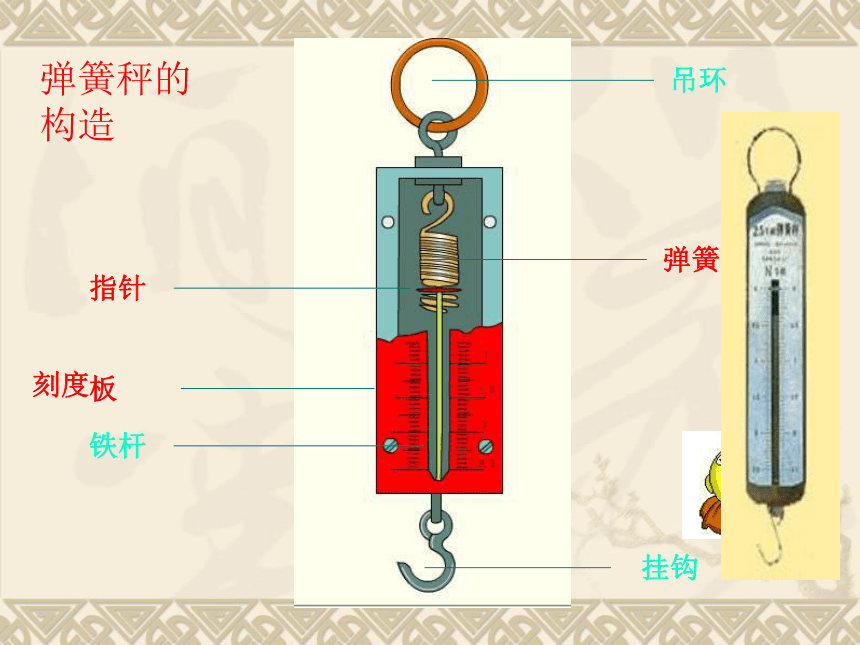

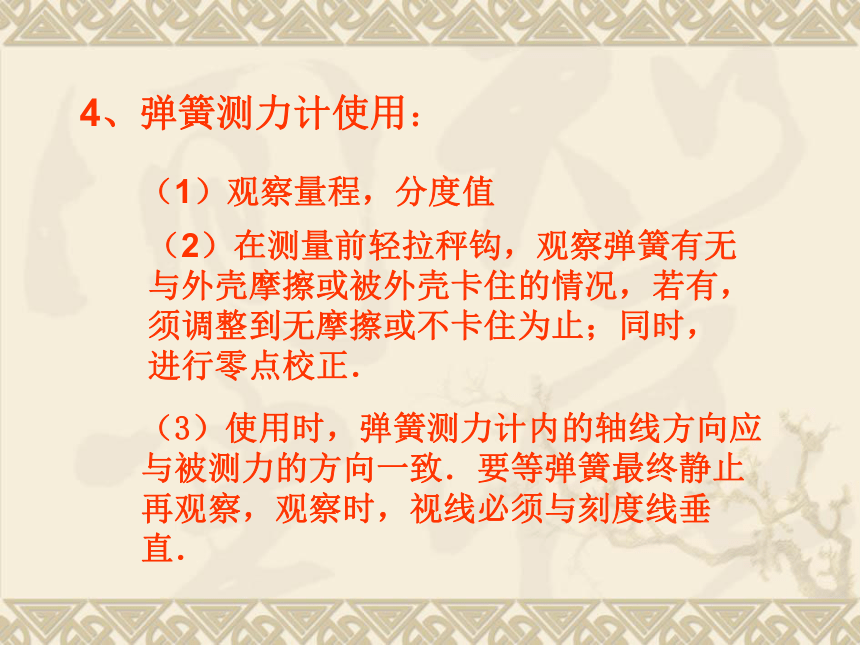

课件16张PPT。6.2怎样测量和表示力弹簧伸长大小与外力大小的关系：弹簧的受到的拉力越大,它伸长越长。我们就是根据这个特性制成了弹簧测力计。实验结论：猜 想:外力越大,形变越大实验验证:小实验：观察弹簧测力计,思考并回答下列问题：1、弹簧测力计的主要构造有哪些？2、观察此弹簧测力计的量程和分度值分别是多少？3、观察这个弹簧测力计的指针是否指向零刻度线？如果没有，该如何校正？弹簧测力计1、原理：在测量范围内，弹簧受到拉力越大，伸长就越长。2、作用：测量力的工具3、构造：弹簧 指针 刻度板刻度4、弹簧测力计使用：（3）使用时，弹簧测力计内的轴线方向应与被测力的方向一致．要等弹簧最终静止再观察，观察时，视线必须与刻度线垂直．（1）观察量程，分度值（2）在测量前轻拉秤钩，观察弹簧有无与外壳摩擦或被外壳卡住的情况，若有，须调整到无摩擦或不卡住为止；同时，进行零点校正．其他几种测力计．GMS型锚索测力计SKN系列测力计测力环握力计实验活动、测量纸条承受的最大拉力读出下面各弹簧秤的示数________N________N________N0.511.5思考题： 若将两个弹簧测力计水平方向互拉，哪个读数大？为什么？读数一样，因为力的作用是相互的。 练习１．关于弹簧测力计，下面说法中正确的是（　 　　）
A使用时弹簧测力计必须竖直放置而不能倾斜．
B力的作用很小时不产生形变．
C使用时为了避免弹簧、指针与外壳摩擦，受力方向应沿弹簧的轴线方向.
D在力的作用下，能发生形变的物体都可以用来做弹簧测力计．c２某弹簧测力计的秤钩上挂一物体后，它的示数为３Ｎ，若将弹簧测力计倒过来，将物体挂在吊环上，手提秤钩，弹簧测力计的示数（　　）A大于３N
B小于3N
C等于3N
D无法确定
A3、 弹簧测力计说明书：把一根弹簧拉长１０cm需要１０ N的力，则某同学把它拉长40cm，他的拉力是＿ N．40怎样用图表示力在受力物体上沿力的方向画一条带箭头的线段来表示力。GF力的示意图[试一试]右30?12FF
