人教版选修3-2第四章4.6互感和自感

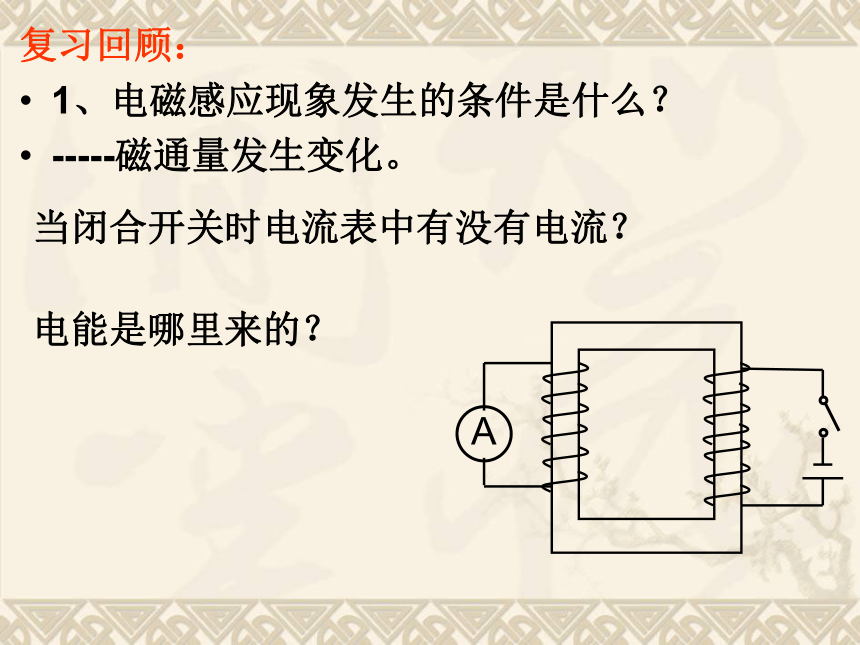

课件31张PPT。互感和自感复习回顾：
1、电磁感应现象发生的条件是什么？

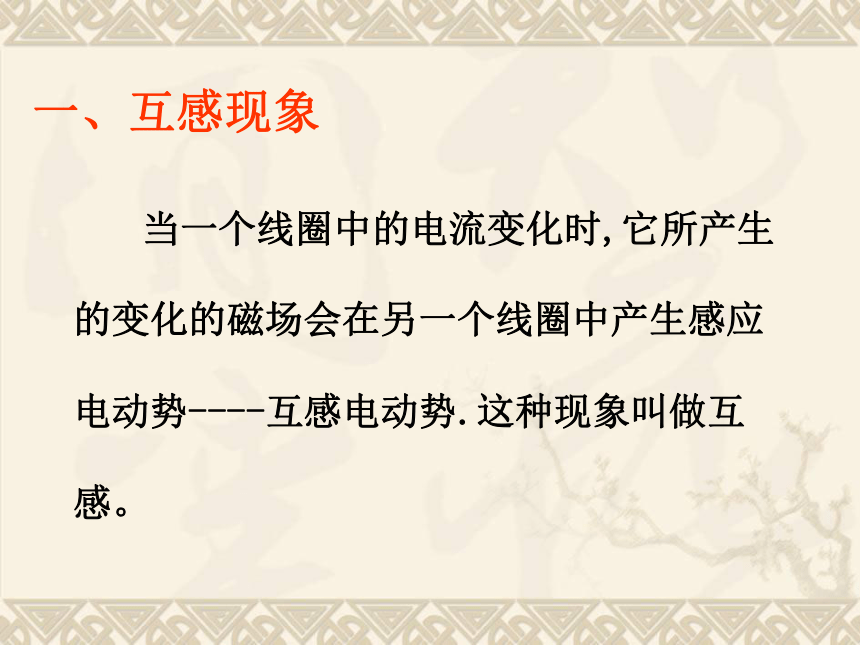

-----磁通量发生变化。当闭合开关时电流表中有没有电流？电能是哪里来的？ 当一个线圈中的电流变化时,它所产生
的变化的磁场会在另一个线圈中产生感应
电动势----互感电动势.这种现象叫做互

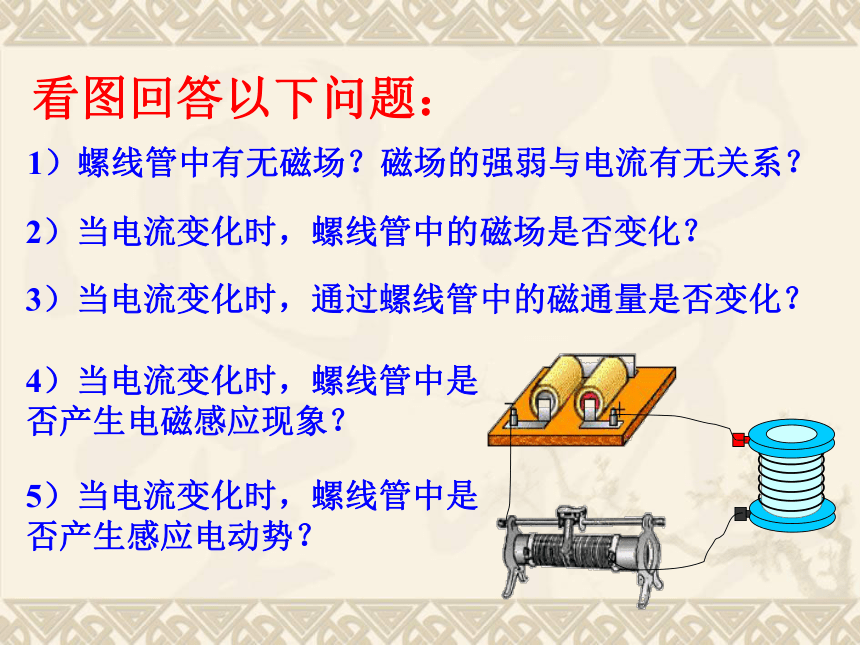

感。一、互感现象看图回答以下问题：1）螺线管中有无磁场？磁场的强弱与电流有无关系？2）当电流变化时，螺线管中的磁场是否变化？3）当电流变化时，通过螺线管中的磁通量是否变化？4）当电流变化时，螺线管中是
否产生电磁感应现象？5）当电流变化时，螺线管中是

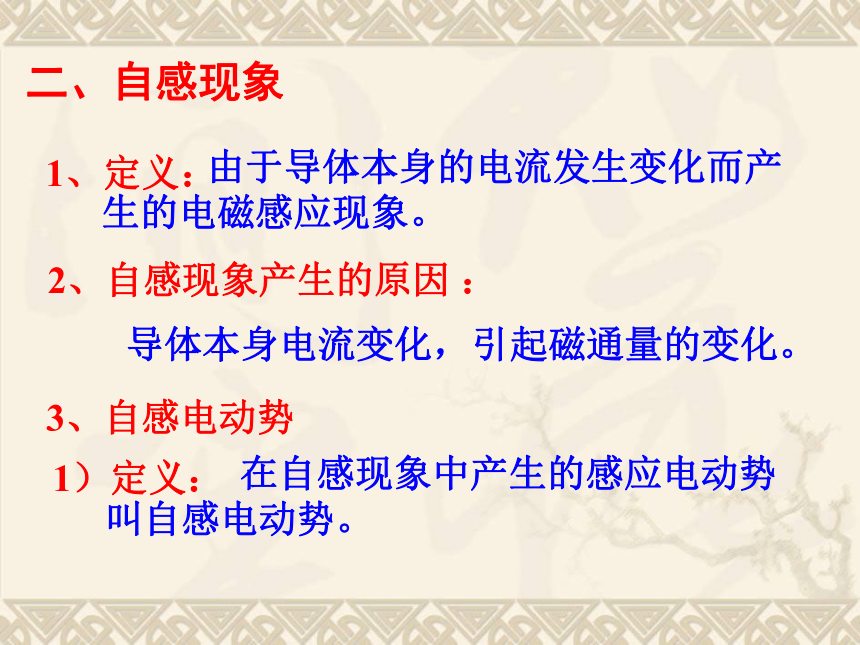

否产生感应电动势？二、自感现象 由于导体本身的电流发生变化而产

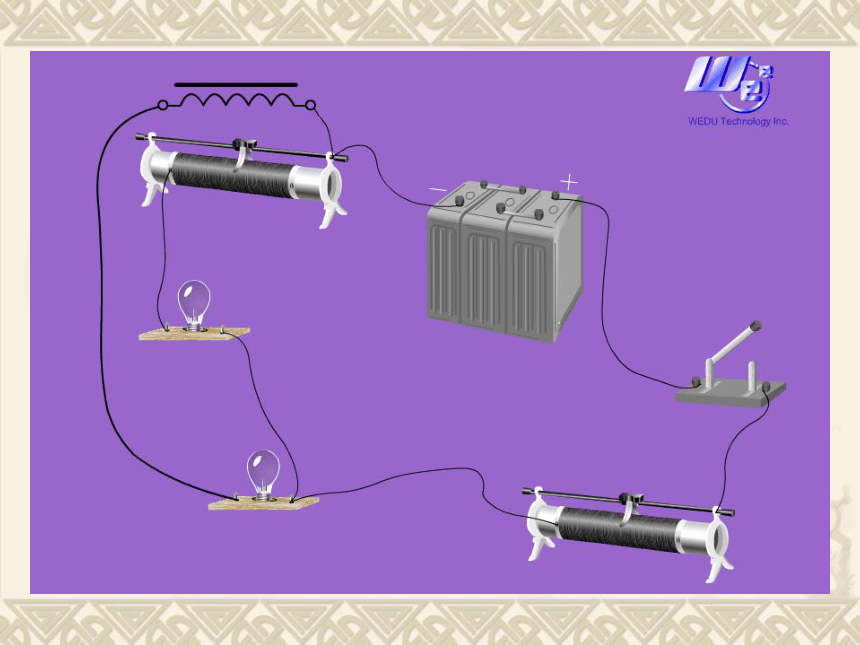

生的电磁感应现象。2、自感现象产生的原因 ：导体本身电流变化，引起磁通量的变化。 1、定义：3、自感电动势 在自感现象中产生的感应电动势叫自感电动势。 1）定义：现象：

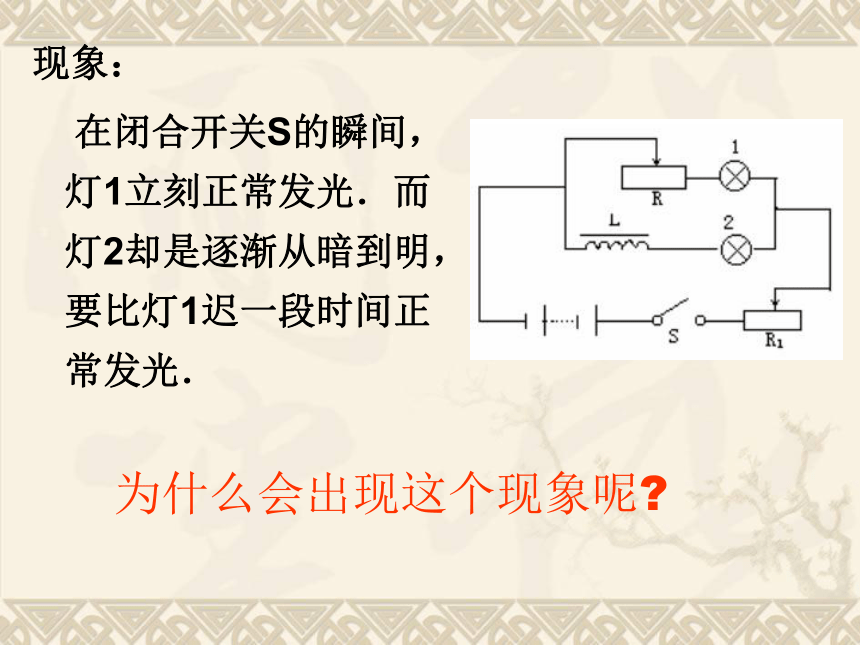

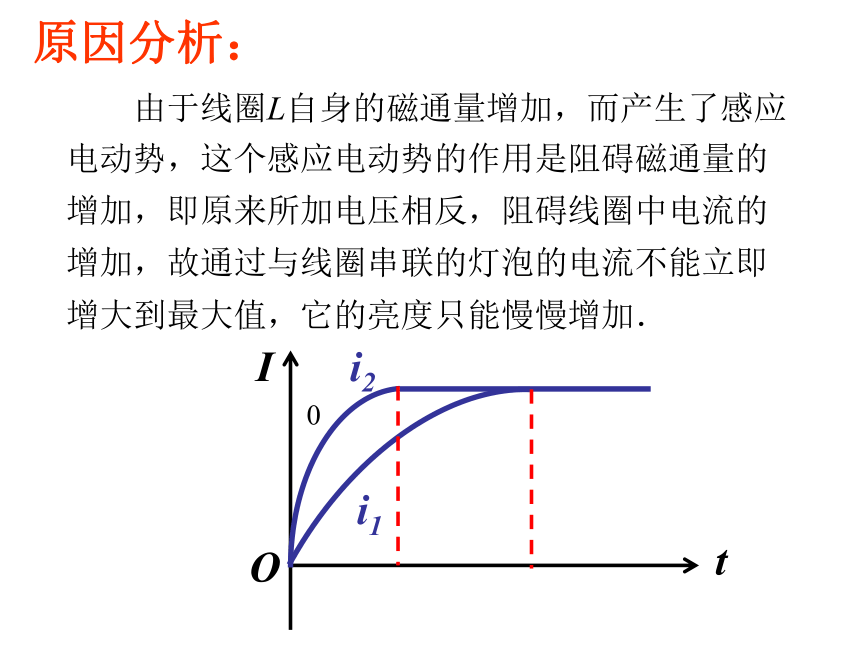

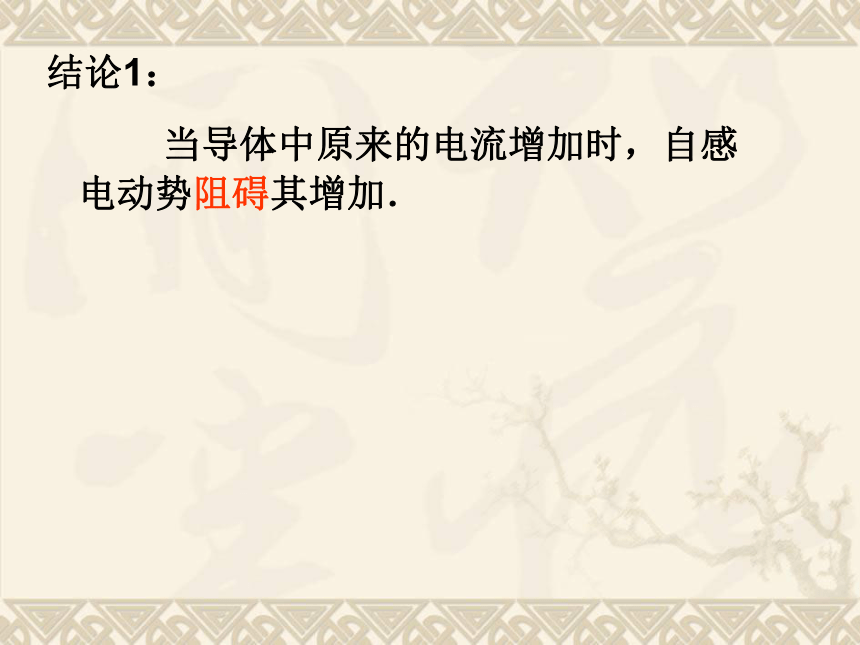

在闭合开关S的瞬间，灯1立刻正常发光．而灯2却是逐渐从暗到明，要比灯1迟一段时间正常发光．为什么会出现这个现象呢?原因分析： 由于线圈L自身的磁通量增加，而产生了感应电动势，这个感应电动势的作用是阻碍磁通量的增加，即原来所加电压相反，阻碍线圈中电流的增加，故通过与线圈串联的灯泡的电流不能立即增大到最大值，它的亮度只能慢慢增加．结论1：

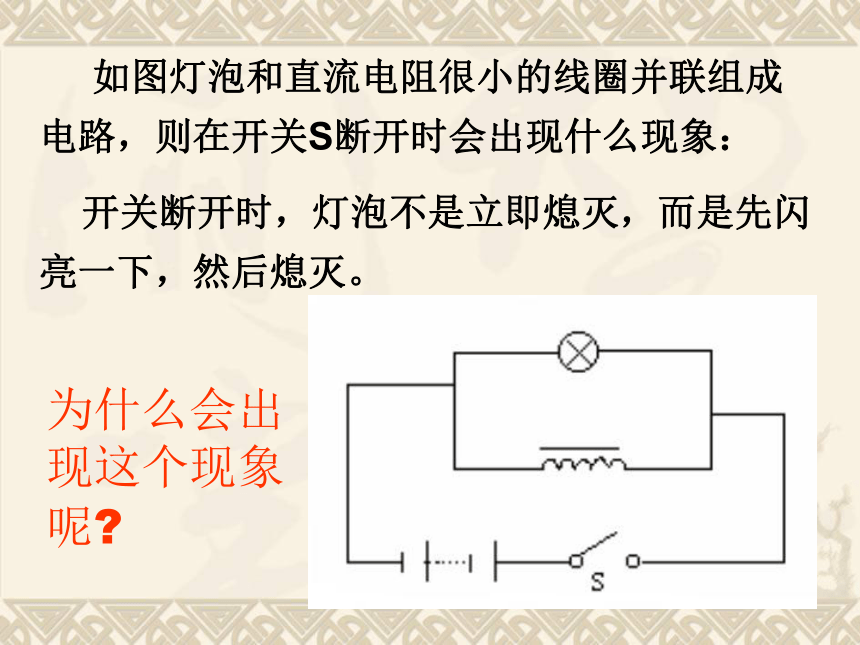

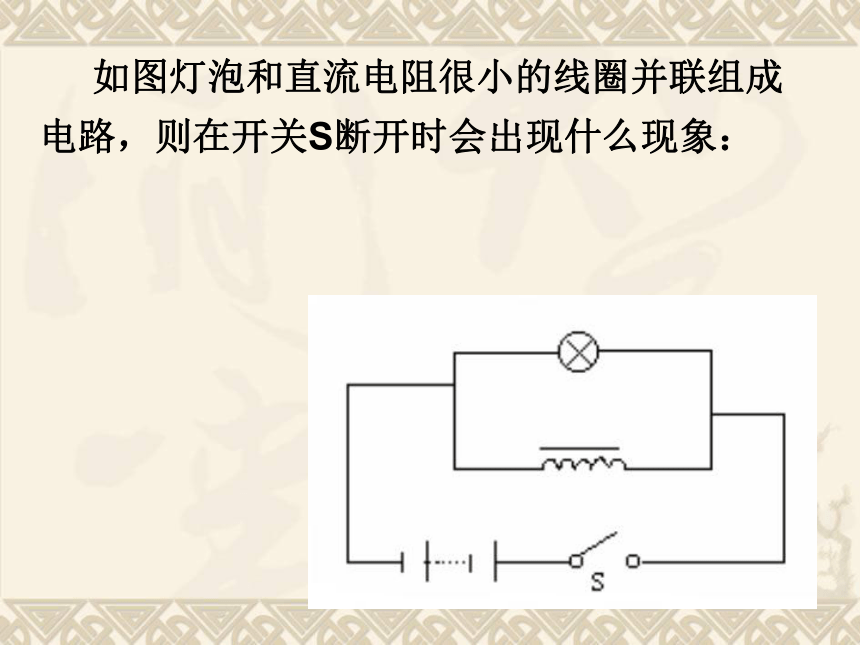

当导体中原来的电流增加时，自感电动势阻碍其增加． 如图灯泡和直流电阻很小的线圈并联组成电路，则在开关S断开时会出现什么现象： 如图灯泡和直流电阻很小的线圈并联组成电路，则在开关S断开时会出现什么现象： 开关断开时，灯泡不是立即熄灭，而是先闪亮一下，然后熄灭。为什么会出现这个现象呢?
提示：断电前后情况比较分析：
断电前通过A灯的电流是由电源提供的，根据电路中并联规律可知，线圈L的电阻由于很小，故电路中的电流大部分流过线圈L，有IL＞IA，断电后，线圈L由于自感作用，将阻碍自身电流的减小，结果线圈中的电流IL反向流过灯A，然后逐渐减弱，所以有灯闪亮一下再熄灭的现象出现．结论2：
当导体中原来的电流减小时，自感电动势阻碍其减小．讨论:小灯泡在熄灭之前是否要闪亮一下？注意：1.不能认为任何断电现象灯都会闪一下
当IL>IA时,会闪一下,再逐渐熄灭
当ILIA。b 1) 为了使灯泡闪亮效果更明显对线圈L应该有什么样的要求?讨论: 2) 为了使灯泡持续更长时间对线圈L应该有什么样的要求?2)自感电动势的作用：（延缓电流变化）阻碍导体中原来电流的变化。 a.导体中原电流增大时，自感电动势阻碍它增大。
b.导体中原电流减小时，自感电动势阻碍它减小。“阻碍”不是“阻止”，电流还是变化的自感电动势的方向：楞次定律（增反减同）3)自感电动势的大小：
自感电动势的大小跟其它感应电动势的大小一样，跟穿过线圈的磁通量的变化快慢有关。
而在自感现象中，穿过线圈的磁通量是由电流引起的，故自感电动势的大小跟导体中电流变化的快慢有关。三、自感系数L 上式中的L称为线圈的自感系数，简称自感或电感。L的大小跟线圈的形状、长短、匝数、有无铁芯有关。
单位：亨利(H)
1H=103mH=106μH L的大小表明了线圈对电流变化的阻碍作用大小，反映了线圈对电流变化的延时作用的强弱。四、自感现象的防止及应用：
1、日光灯原理（应用） 日光灯的构造 镇流器的作用——是自感系数很大的带铁心的线圈，启动时，产生高电压，帮助点燃； 正常工作时的线圈起降压限制电流作用，保护灯管。 注意：灯管两端的电压与镇流器的电压之和不等于电源电压。启动器的作用——
自动开关可用普通开关或短绝缘导线代替。正常工作时不起作用，可以去掉。 四、自感现象的防止及应用：
2、电阻双线绕法（防止） 家用日光灯电路如图示，S为启动器，A为灯管，L为镇流器，关于日光灯的工作原理，下列说法正确的是： （ ）
A. 镇流器的作用是将交流电变为直流电
B. 在日光灯的启动阶段，镇流器能提供一个瞬时高
压，使灯管开始工作
C.日光灯正常发光时，启动器的两个触片是分离的
D.日光灯发出柔和的白光是由汞原子受到激发后直
接辐射的南通04年调研二7B C课堂练习：
1、关于自感现象，正确的说法是：（ ）
A、感应电流一定和原电流方向相反；
B、线圈中产生的自感电动势较大的其自感系数一定较大；
C、对于同一线圈，当电流变化越大时，线圈中产生的自感电动势也越大；
D、自感电动势总是阻碍原来电流变化的。D2. 如图所示，多匝电感线圈的电阻和电池内阻都忽略不计，两个电阻的阻值都是R，电键S原来打开，电流为I0，今合上电键将一电阻短路，于是线圈有自感电动势产生，这电动势（ ）
A. 有阻碍电流的作用，最后电流由I0 减少到零
B. 有阻碍电流的作用，最后电流总小于I0
C. 有阻碍电流增大的作用，因而电流I0保持不变
D. 有阻碍电流增大的作用，
但电流最后还是增大到2 I0D 提示：线圈中的电流不能突变 3、 如图示电路，合上S时，发现电流表A1向左偏，则当断开S的瞬间，电流表A1 、 A2指针的偏转情况是：（ ）
A. A1向左，A2向右
B. A1向右，A2向左
C. A1 、A2都向右
D. A1 、A2都向左L解：合上S后稳定时，R2和L中电流方向向右，指针左偏 断开S的瞬间， L中电流不能突变， A2向左偏， 通过闭合回路中的电流为逆时针方向， A1中电流方向与原来相反，指针右偏。所以 A1向右，A2向左 B4、同上题的电路中，L是一带铁芯的线圈，R为电阻。两条支路的直流电阻相等。那么在接通和断开电键的瞬间，两电流表的读数I1、I2的大小关系是（ ）
A、接通时I1I2；
B、接通时I2 C、接通时I1>I2，断开时I1 D、接通时I1=I2，断开时I1A、两灯同时亮，同时灭
B、合上S，B比A先达到正常发光状态
C、断开S，AB两灯都不会立即
灭，通过AB两灯的电流方向都
与原电流方向相同
D、断开S时，A灯会突然闪亮
一下后，再熄灭B
