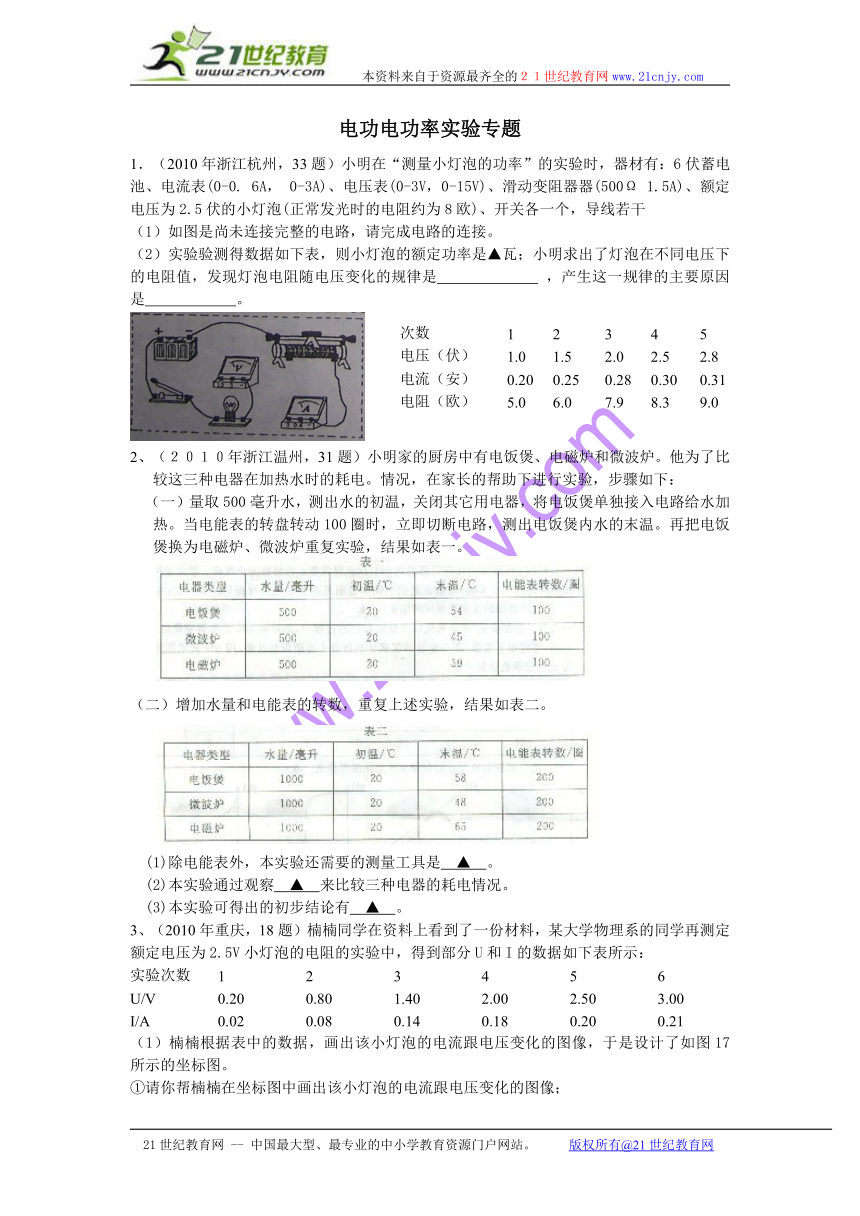

电功电功率实验专题
1．（2010年浙江杭州，33题）小明在“测量小灯泡的功率”的实验时，器材有：6伏蓄电池、电流表(0-0. 6A， 0-3A)、电压表(0-3V，0-15V)、滑动变阻器器(500Ω 1.5A)、额定电压为2.5伏的小灯泡(正常发光时的电阻约为8欧)、开关各一个，导线若干
（1）如图是尚未连接完整的电路，请完成电路的连接。www.中考资源网
（2）实验验测得数据如下表，则小灯泡的额定功率是▲瓦；小明求出了灯泡在不同电压下的电阻值，发现灯泡电阻随电压变化的规律是 ，产生这一规律的主要原因是 。www.中考资源网
次数 1 2 3 4 5
电压（伏）源 1.0 1.5 2.0 2.5 2.8
电流（安） 0.20 0.25 0.28 0.30 0.31
电阻（欧） 5.0 6.0 7.9 8.3 9.0
2、（２０１０年浙江温州，31题）小明家的厨房中有电饭煲、电磁炉和微波炉。他为了比较这三种电器在加热水时的耗电。情况，在家长的帮助下进行实验，步骤如下：
（一）量取500毫升水，测出水的初温，关闭其它用电器，将电饭煲单独接入电路给水加热。当电能表的转盘转动100圈时，立即切断电路，测出电饭煲内水的末温。再把电饭煲换为电磁炉、微波炉重复实验，结果如表一。
（二）增加水量和电能表的转数，重复上述实验，结果如表二。
(1)除电能表外，本实验还需要的测量工具是 ▲ 。
(2)本实验通过观察 ▲ 来比较三种电器的耗电情况。
(3)本实验可得出的初步结论有 ▲ 。
3、（2010年重庆，18题）楠楠同学在资料上看到了一份材料，某大学物理系的同学再测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如下表所示：
实验次数 1 2 3 4 5 6
U/V 0.20 0.80 1.40 2.00 2.50 3.00
I/A 0.02 0.08 0.14 0.18 0.20 0.21
（1）楠楠根据表中的数据，画出该小灯泡的电流跟电压变化的图像，于是设计了如图17所示的坐标图。21世纪教育网 ( http: / / www.21cnjy.com / )
①请你帮楠楠在坐标图中画出该小灯泡的电流跟电压变化的图像；
②从材料或图像中可知，该小灯泡的额定电流为 A，正常发光时的电阻为 Ω；
（2）楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了入股18甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0~50Ω内调节。
1 请你用笔画线代替导线，按照图18所示电路图，帮楠楠将图18乙中的实物电路图连接完整；
2 闭合开关前，滑动变阻器的滑片应移到 端（选填“A或B”）；实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是 。
楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由。
4、（2010江苏宿迁，29题）在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．
⑴经过讨论，认为不应该选择图甲电路，原因是 ▲ ．
⑵为研究电流做功与电压的关系，应该选择图 ▲ 所示的电路21世纪教育网 ( http: / / www.21cnjy.com / )．
⑶利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是 ▲ ．
⑷学习电功率知识后，小明想测灯泡的额定功率，将标有“12V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接，再接入电流表．经分析，能测出灯泡 ▲ 的额定功率
5、（2010湖北荆门，17题）小红用一只标有2.5V字样的小灯泡练习测定小灯泡的电功率。
（1）小红完成的电路连接如图11所示，闭合开关前滑动变阻的滑片P应置于 ▲ （选填“左”或“右”）端；
（2）小红闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变。经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是 ▲ 。
（3）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片使得电压表示数为 ▲ V。
21世纪教育网
（4）小红还想利用上述实验装置测量一段电炉丝的电阻Rx，可是连接电路时发现电流表已烧坏，原电路不能使用。请你利用现有器材（电压未知的电源、量程合适的电压表、最大阻值已知为R0的滑动变阻器、开关各一个，导线若干），帮助设计一个不用改变电压表位置就能测出这段电炉丝电阻的电路。把你设计的实验电路图画在虚线框内（电炉丝的符号用电阻的符号表示），最终图线必须作在答题卡上，且用签字笔描黑。
（5）你的主要实验过程及测量的物理量是 ▲ ；计算电炉丝电阻的表达式是：Rx＝ ▲ 。21世纪教育网 ( http: / / www.21cnjy.com / )
6、（2010湖北襄樊，39题）如图12甲所示是“测量小灯泡的电功率”的电路图，图12乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω lA”。
(1)图12乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整
(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有 　　　　　　　　；
(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图12丙所示，则该灯泡的额定功率为　　　w。若要增大小灯泡的电功率，则滑片P应向　　　移动；
(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图13所示，通过图像发现灯丝的电阻是变化的，这一现象表明：　　　　　　　；
(5)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是　　　　　　　　　　　　　　。
7、（2010年广西河池，29题）小宇做测量小灯泡电功率的实验（小灯泡标有“3.8V”字样）．
（1）如图17所示，他所连接的实验电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线，画出正确的接法．
（2）电路连接正确后，闭合开关，记录的部分实验数据和现象如上表所示。
分析表中实验数据可知：第1次实验中,小灯泡不发光的原因是_______________,接下来应进行的操作是 ；所用电源电压约为_________V．
（3）由于小宇粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻：R== =5Ω，再计算出灯泡的额定功率：P＝ = =2.888W．请你对小宇计算额定功率的方法作出评价：小灯泡的额定功率_______（选填“大于”“等于”或“小于”）2.888W,理由是______________________．
8、（2010年山东泰安，24题）家庭用电热水器铭牌上标有“220V5**W”的字样，其中额定功率值5后面两位数字模糊不清。实验室中常备仪器有：一节干电池，一个滑动变阻器，一个开关，导线若干。
另外，还有可供选择的以下器材：
请你利用实验室中的以上器材，设计实验，测量出电热水器的额定功率值。
试写出设计实验的思路
为进行较准确的测量，你应选择的实验器材是（填写器材前面字母序号）
在答题纸方框中画出实验电路图
设计出实验记录表格
图11
P
3
15
0.6
3
+
