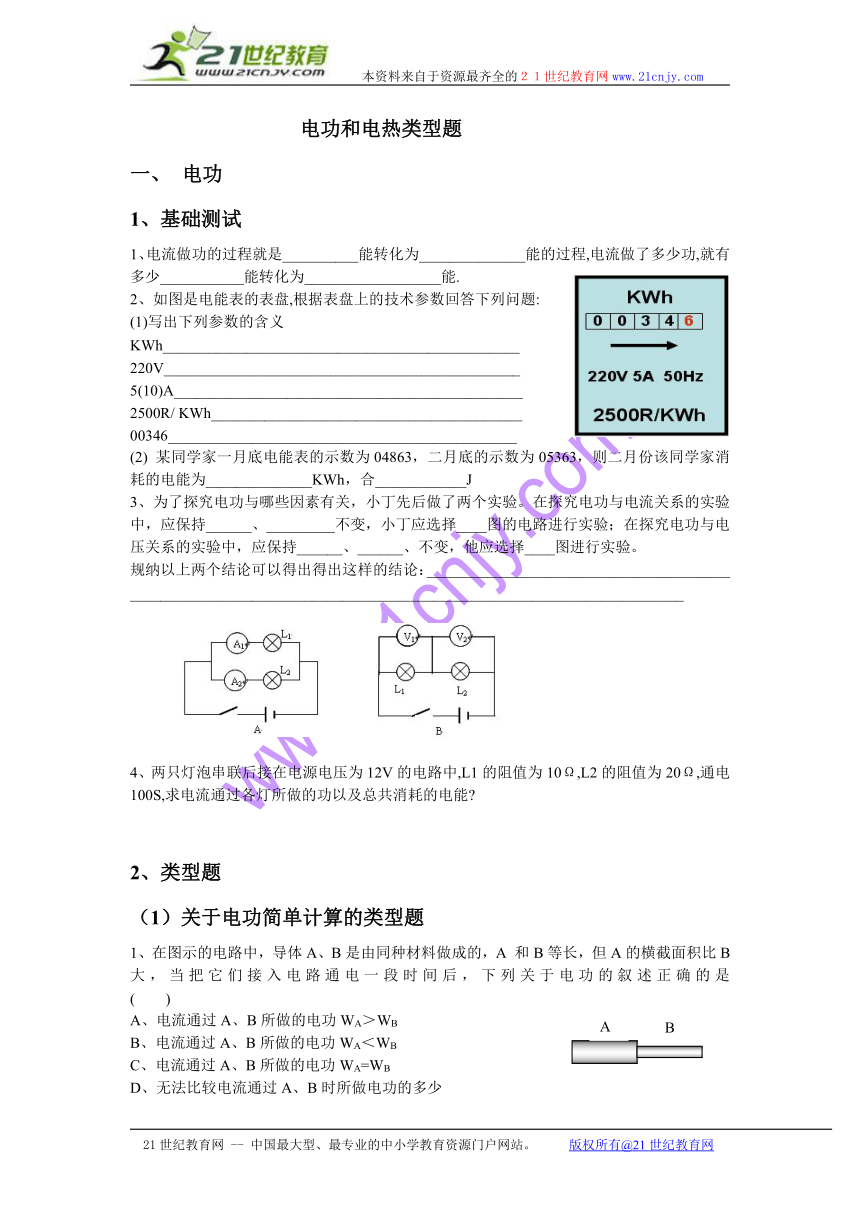

电功和电热类型题
1、 电功
1、基础测试
1、电流做功的过程就是__________能转化为______________能的过程,电流做了多少功,就有多少___________能转化为__________________能.
2、如图是电能表的表盘,根据表盘上的技术参数回答下列问题:
(1)写出下列参数的含义
KWh_______________________________________________
220V_______________________________________________
5(10)A______________________________________________
2500R/ KWh_________________________________________
00346______________________________________________
(2) 某同学家一月底电能表的示数为04863，二月底的示数为05363，则二月份该同学家消耗的电能为______________KWh，合____________J
3、为了探究电功与哪些因素有关，小丁先后做了两个实验。在探究电功与电流关系的实验中，应保持______、_________不变，小丁应选择____图的电路进行实验；在探究电功与电压关系的实验中，应保持______、______、不变，他应选择____图进行实验。
规纳以上两个结论可以得出得出这样的结论：________________________________________
_________________________________________________________________________
4、两只灯泡串联后接在电源电压为12V的电路中,L1的阻值为10Ω,L2的阻值为20Ω,通电100S,求电流通过各灯所做的功以及总共消耗的电能
2、类型题
（1）关于电功简单计算的类型题
1、在图示的电路中，导体A、B是由同种材料做成的，A 和B等长，但A的横截面积比B大，当把它们接入电路通电一段时间后，下列关于电功的叙述正确的是 ( )
A、电流通过A、B所做的电功WA＞WB
B、电流通过A、B所做的电功WA＜WB
C、电流通过A、B所做的电功WA=WB
D、无法比较电流通过A、B时所做电功的多少

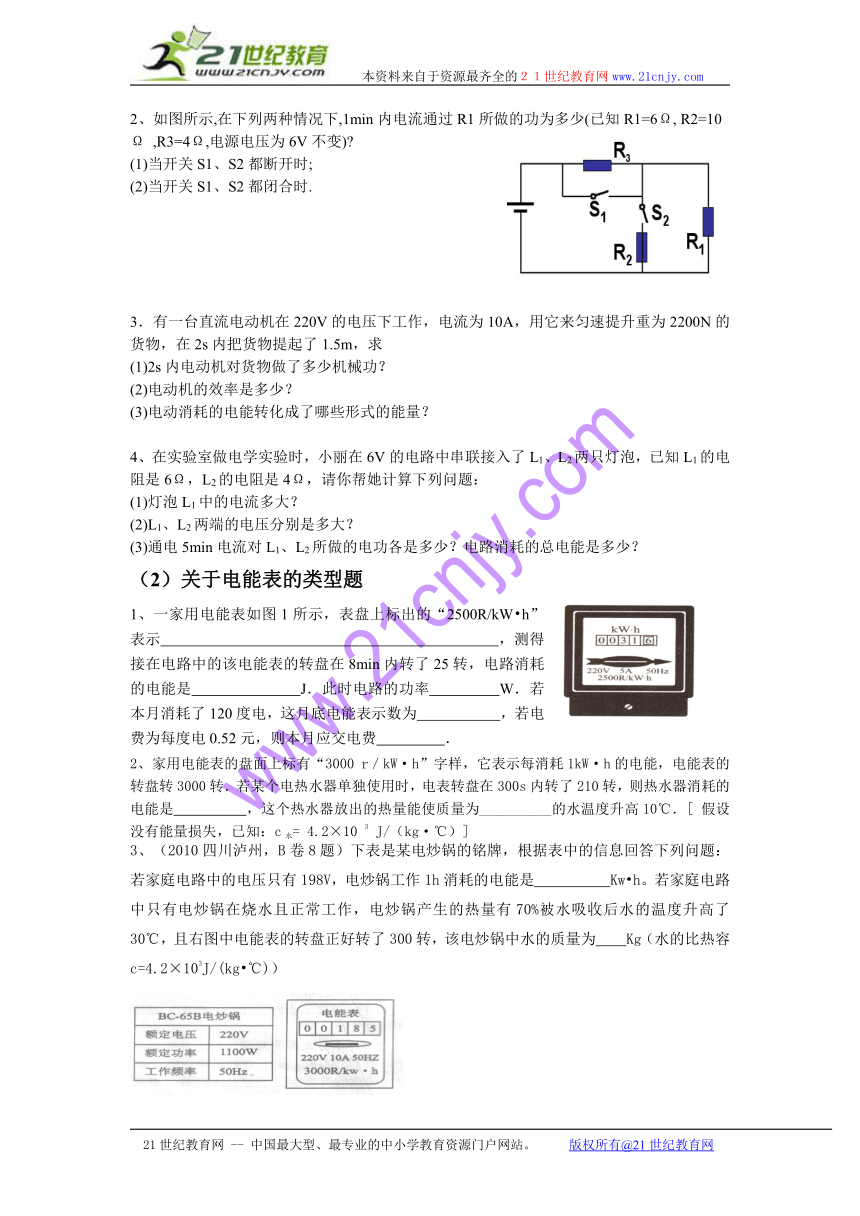

2、如图所示,在下列两种情况下,1min内电流通过R1所做的功为多少(已知R1=6Ω, R2=10Ω ,R3=4Ω,电源电压为6V不变) (1)当开关S1、S2都断开时;
(2)当开关S1、S2都闭合时.
3．有一台直流电动机在220V的电压下工作，电流为10A，用它来匀速提升重为2200N的货物，在2s内把货物提起了1.5m，求
(1)2s内电动机对货物做了多少机械功？
(2)电动机的效率是多少？
(3)电动消耗的电能转化成了哪些形式的能量？
4、在实验室做电学实验时，小丽在6V的电路中串联接入了L1、L2两只灯泡，已知L1的电阻是6Ω，L2的电阻是4Ω，请你帮她计算下列问题：
(1)灯泡L1中的电流多大？
(2)L1、L2两端的电压分别是多大？
(3)通电5min电流对L1、L2所做的电功各是多少？电路消耗的总电能是多少？
（2）关于电能表的类型题
1、一家用电能表如图1所示，表盘上标出的“2500R/kW h”表示 ，测得接在电路中的该电能表的转盘在8min内转了25转，电路消耗的电能是 J．此时电路的功率 W．若本月消耗了120度电，这月底电能表示数为 ，若电费为每度电0.52元，则本月应交电费 ．
2、家用电能表的盘面上标有“3000 r／kW·h”字样，它表示每消耗1kW·h的电能，电能表的转盘转3000转．若某个电热水器单独使用时，电表转盘在300s内转了210转，则热水器消耗的电能是　　　　　，这个热水器放出的热量能使质量为__________的水温度升高10℃．[ 假设没有能量损失，已知：c水= 4.2×10 3 J/（kg·℃）]
3、（2010四川泸州，B卷8题）下表是某电炒锅的铭牌，根据表中的信息回答下列问题：若家庭电路中的电压只有198V，电炒锅工作1h消耗的电能是 Kw h。若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且右图中电能表的转盘正好转了300转，该电炒锅中水的质量为 Kg（水的比热容c=4.2×103J/(kg ℃)）

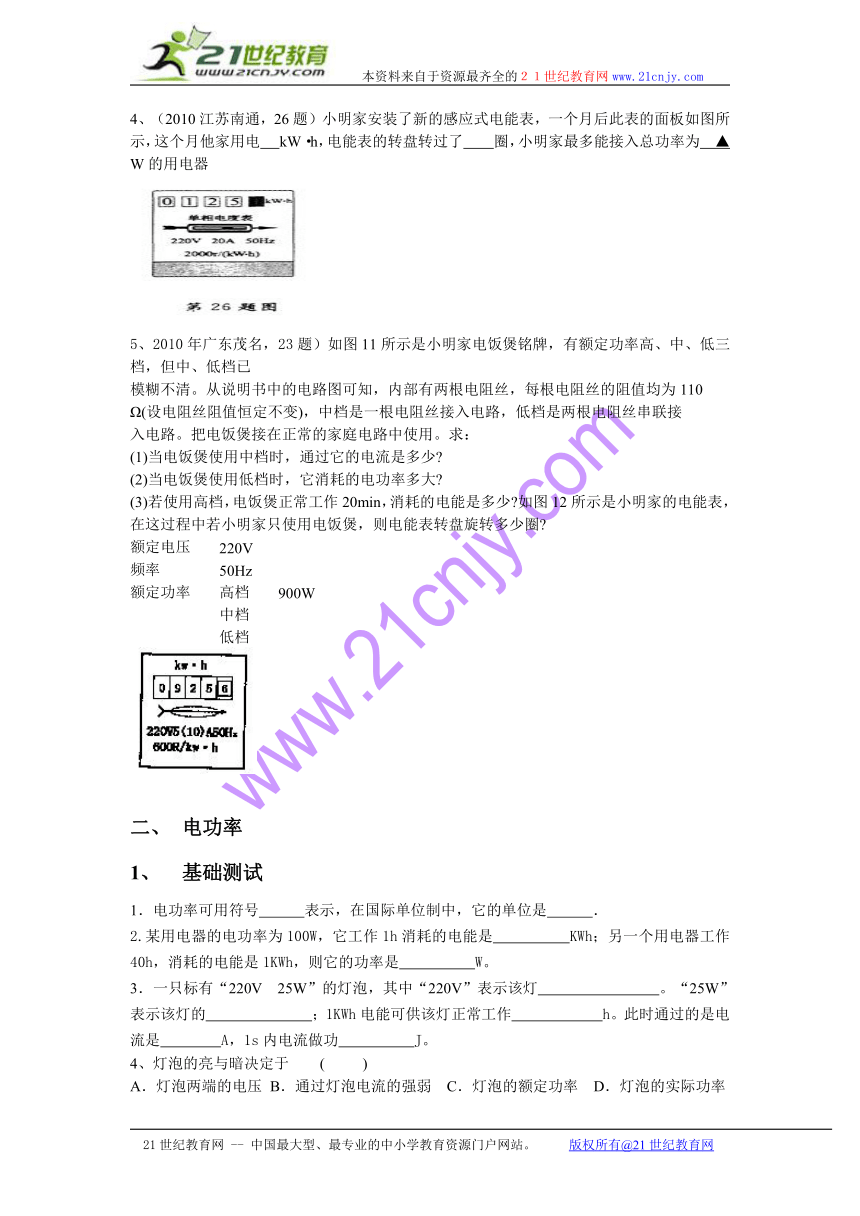

4、（2010江苏南通，26题）小明家安装了新的感应式电能表，一个月后此表的面板如图所示，这个月他家用电 kW·h，电能表的转盘转过了 圈，小明家最多能接入总功率为 ▲ W的用电器
5、2010年广东茂名，23题）如图11所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已21世纪教育网 ( http: / / www.21cnjy.com / )
模糊不清。从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110
Ω(设电阻丝阻值恒定不变)，中档是一根电阻丝接入电路，低档是两根电阻丝串联接
入电路。把电饭煲接在正常的家庭电路中使用。求：
(1)当电饭煲使用中档时，通过它的电流是多少
(2)当电饭煲使用低档时，它消耗的电功率多大
(3)若使用高档，电饭煲正常工作20min，消耗的电能是多少 如图12所示是小明家的电能表，在这过程中若小明家只使用电饭煲，则电能表转盘旋转多少圈
额定电压 220V
频率 50Hz
额定功率 高档 900W
中档
低档
2、 电功率
1、 基础测试
1．电功率可用符号 表示，在国际单位制中，它的单位是 ．
2.某用电器的电功率为100W，它工作1h消耗的电能是　　　 　KWh；另一个用电器工作40h，消耗的电能是1KWh，则它的功率是　　　　　W。
3．一只标有“220V　25W”的灯泡，其中“220V”表示该灯　　　　　　　　。“25W”表示该灯的　　　　　　　；1KWh电能可供该灯正常工作　　　　　　h。此时通过的是电流是　　　　A，1s内电流做功　　　　　J。
4、灯泡的亮与暗决定于 ( )
A．灯泡两端的电压 B．通过灯泡电流的强弱 C．灯泡的额定功率 D．灯泡的实际功率

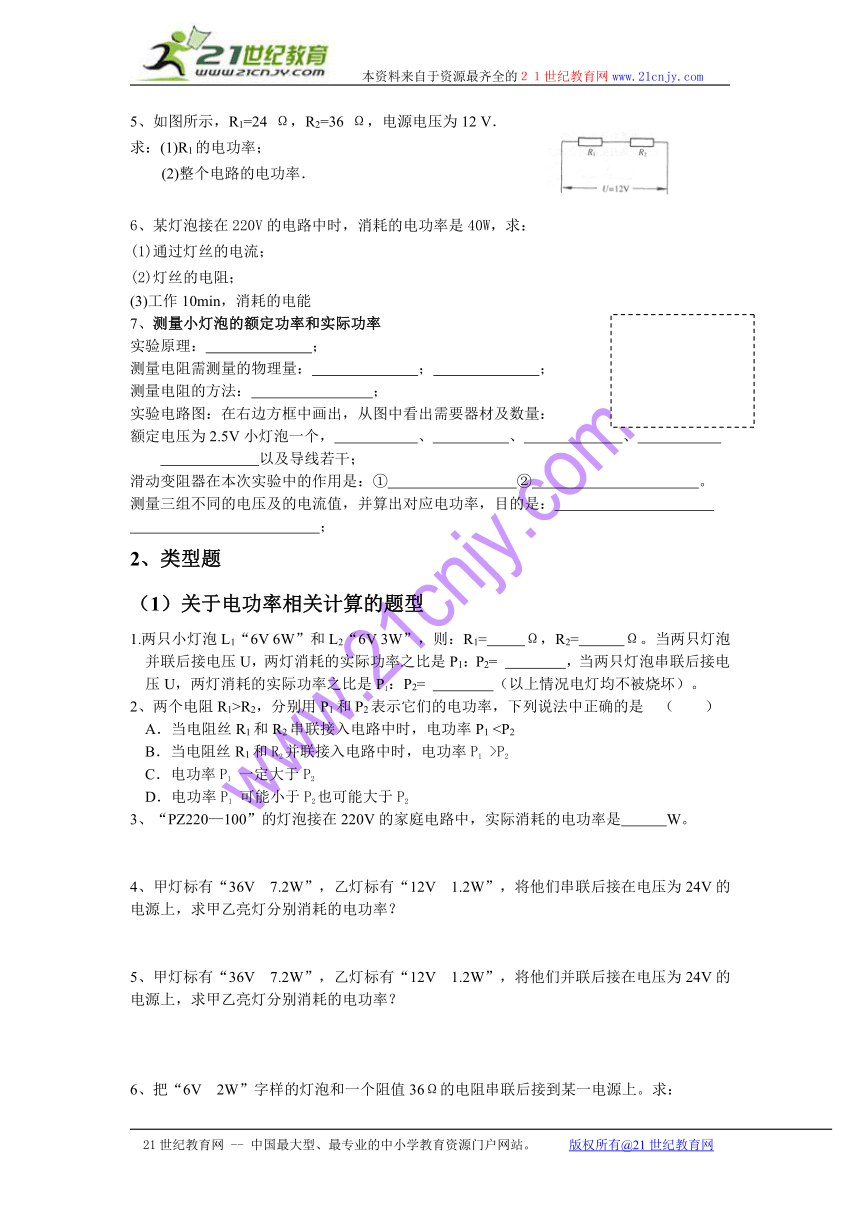

5、如图所示，R1=24 Ω，R2=36 Ω，电源电压为12 V．
求：(1)R1的电功率；
(2)整个电路的电功率．
6、某灯泡接在220V的电路中时，消耗的电功率是40W，求：
(1)通过灯丝的电流；
(2)灯丝的电阻；
(3)工作10min，消耗的电能
7、测量小灯泡的额定功率和实际功率
实验原理： ；
测量电阻需测量的物理量： ； ；
测量电阻的方法： ；
实验电路图：在右边方框中画出，从图中看出需要器材及数量：
额定电压为2.5V小灯泡一个， 、 、 、
以及导线若干；
滑动变阻器在本次实验中的作用是：① ② 。
测量三组不同的电压及的电流值，并算出对应电功率，目的是：
；
2、类型题
（1）关于电功率相关计算的题型
1.两只小灯泡L1“6V 6W”和L2“6V 3W”，则：R1= Ω，R2= Ω。当两只灯泡并联后接电压U，两灯消耗的实际功率之比是P1：P2= ，当两只灯泡串联后接电压U，两灯消耗的实际功率之比是P1：P2= （以上情况电灯均不被烧坏）。
2、两个电阻R1>R2，分别用P1和P2表示它们的电功率，下列说法中正确的是 （　 ）
A．当电阻丝R1和R2串联接入电路中时，电功率P1 B．当电阻丝R1和R2并联接入电路中时，电功率P1 >P2
C．电功率P1 一定大于P2
D．电功率P1 可能小于P2也可能大于P2
3、“PZ220—100”的灯泡接在220V的家庭电路中，实际消耗的电功率是　　　W。
4、甲灯标有“36V　7.2W”，乙灯标有“12V　1.2W”，将他们串联后接在电压为24V的电源上，求甲乙亮灯分别消耗的电功率？
5、甲灯标有“36V　7.2W”，乙灯标有“12V　1.2W”，将他们并联后接在电压为24V的电源上，求甲乙亮灯分别消耗的电功率？
6、把“6V　2W”字样的灯泡和一个阻值36Ω的电阻串联后接到某一电源上。求：

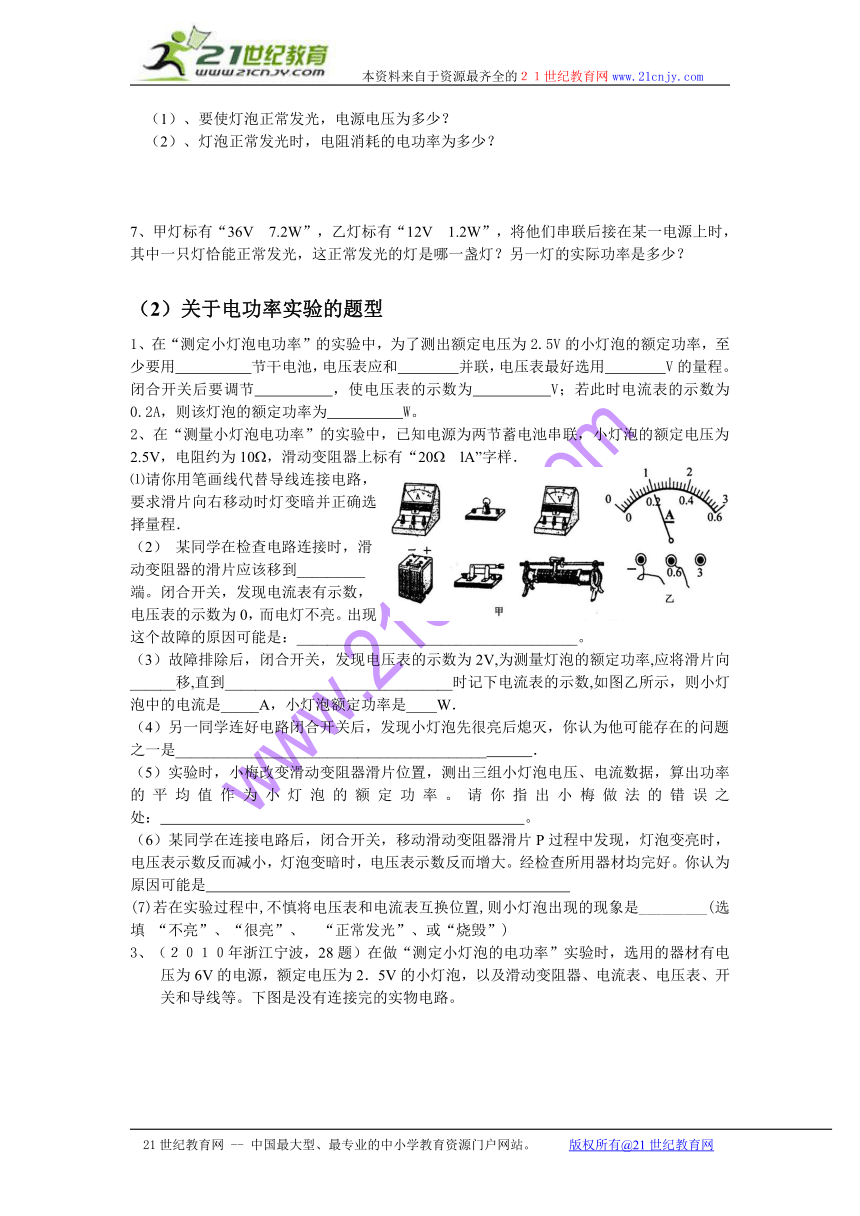

　（1）、要使灯泡正常发光，电源电压为多少？
　（2）、灯泡正常发光时，电阻消耗的电功率为多少？
7、甲灯标有“36V　7.2W”，乙灯标有“12V　1.2W”，将他们串联后接在某一电源上时，其中一只灯恰能正常发光，这正常发光的灯是哪一盏灯？另一灯的实际功率是多少？
（2）关于电功率实验的题型
1、在“测定小灯泡电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用　　　　　节干电池，电压表应和　　　　并联，电压表最好选用　　　　V的量程。闭合开关后要调节　　　　　，使电压表的示数为　　　　　V；若此时电流表的示数为0.2A，则该灯泡的额定功率为　　　　　W。
2、在“测量小灯泡电功率”的实验中，已知电源为两节蓄电池串联，小灯泡的额定电压为2.5V，电阻约为10，滑动变阻器上标有“20 lA”字样．
⑴请你用笔画线代替导线连接电路，要求滑片向右移动时灯变暗并正确选择量程．
（2） 某同学在检查电路连接时，滑动变阻器的滑片应该移到_________端。闭合开关，发现电流表有示数，电压表的示数为0，而电灯不亮。出现这个故障的原因可能是：_____________________________________。
（3）故障排除后，闭合开关，发现电压表的示数为2V,为测量灯泡的额定功率,应将滑片向______移,直到______________________________时记下电流表的示数,如图乙所示，则小灯泡中的电流是_____A，小灯泡额定功率是____W．
（4）另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他可能存在的问题之一是_________________________________________ ．
（5）实验时，小梅改变滑动变阻器滑片位置，测出三组小灯泡电压、电流数据，算出功率的平均值作为小灯泡的额定功率。请你指出小梅做法的错误之处： 。
（6）某同学在连接电路后，闭合开关，移动滑动变阻器滑片P过程中发现，灯泡变亮时，电压表示数反而减小，灯泡变暗时，电压表示数反而增大。经检查所用器材均完好。你认为原因可能是
(7)若在实验过程中,不慎将电压表和电流表互换位置,则小灯泡出现的现象是_________(选填 “不亮”、“很亮”、 “正常发光”、或“烧毁”)
3、（２０１０年浙江宁波，28题）在做“测定小灯泡的电功率”实验时，选用的器材有电压为6V的电源，额定电压为2．5V的小灯泡，以及滑动变阻器、电流表、电压表、开关和导线等。下图是没有连接完的实物电路。
(第28题图)
(1)请你用笔画线代替导线，将实物电路连接完整。
(2)连好电路闭合开关，发现电压表指针偏转很小，其原因可能是 ▲ (写出一种即可)。
(3)经适当调整后，闭合开关，移动滑片P到某处，发现电压表的示数为2．2V，要测量小灯泡的额定功率，应将滑片P向 ▲ 端滑动。
(4)通过移动滑片P，测得多组数据，绘制成U - I，图像如上图。据此可计算出小灯泡正常发光时，滑动变阻器消耗的功率是 ▲ W(设电源电压保持不变)。21世纪教育网 ( http: / / www.21cnjy.com / )
4、（2010年甘肃兰州，30题）某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。
（1）连接电流表时应选用 的量程。
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是 。
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图20所示，请读出电流表的示数，并填入表格中。21世纪教育网 ( http: / / www.21cnjy.com / )
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压 U/V 1.0 1.5 2.0 2.5 3.0 3.8 4.0
电流 I/A 0.18 0.2 0.22 0.25 0.28 0.32
电功率P/ 0.18 0.3 0.44 0.625 0.84 1.28
灯泡发光情况 很暗 ——————→ 暗 ————→ 正常发光 → 很亮
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且 ，灯泡发光越亮。21世纪教育网 ( http: / / www.21cnjy.com / )
（）（（）
（3）对灯泡亮度的判别的题型
1、灯泡的亮与暗决定于 ( )
A．灯泡两端的电压 B．通过灯泡电流的强弱 C．灯泡的额定功率 D．灯泡的实际功率
2、将灯L1(“PZ220-25”)和灯L2 (“PZ220-60”)并联接在220伏的电压上，　　　　灯泡亮？若将它们串联接在220伏的电路上，　　　　　灯泡亮些？为什么？写出理由，
3、两个额定功率都是60W的灯泡，第一个灯泡的额定电压是220V，第二个灯泡的额定电压是110V，它们分别在额定电压下工作时（　 ）
A．第一个灯泡较亮 　　　　 　B．第二个灯泡较亮
C．通过灯泡电流强度较大的亮 D．两个灯泡一样亮
4、如图所示，两个灯泡L1和L2，先后接入110伏特的电路中，则 ( )
A．L1亮 　B．L2亮
C．一样亮 D．不是同时发光不能比较
5．额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么（ 　）
A．甲灯的额定功率比乙灯的大。　 　B．甲灯的电阻比乙灯的大。
C．通过甲灯的电流强度比通过乙灯的小。D．甲灯两端的电压比乙灯两端的电压大。
6．如右图所示，已知电压U相同并保持不变，两灯均可
发光，在甲、乙两图中比较灯L1的亮度是（ 　）
A．甲图亮。 B．乙图亮。　　C．同样亮。 D．无法判断。
7、如图所示的三电路电源电压均相同且不变，灯泡规格相同，忽略温度对电阻的影响.闭合开关,a、b、d三盏灯实际功率的大小关系式正确的是( )
A．Pa＝Pd＝Pb B．Pa＞Pd＞Pb C．Pa＝Pd＞Pb D．Pa＜Pd＝Pb
8、甲灯标有“6V 3W”，乙灯标有“12V 4W”，将它们串联后接在某电源上时，则电源的最大电压是______伏，此时________灯更亮；将它们并联起来接在某电源上时，干路上允许通过的最大电流_________________ A,此时_________灯更亮。
（4）关于图像中的电功率题型
1、（2010年广州花都区12题）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图5（甲）所示。把它们串联在电路中，如图5（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是
A. 2.0V 0.8 W B. 4.5V 0.5 W C. 2.5V 1.0W D. 4.5V 1.0W
2、（2010江苏扬州，22题）灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图。由图可知，当灯泡L正常发光时。通过其灯丝的电流是__________A，此时灯泡L的电阻是_____________Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为_________________W。
3、（２０１０年浙江温州，37题）现有两个电阻R和Ro，R为标准电阻（阻值不变），Ro的阻值会随温度的升高而减小。它们的电流随电压的变化曲线如图甲所示。小明将两个电阻连接成如图乙所示的电路进行实验研究，实验过程中电源电压保持不变。
(1)据图甲可知，标准电阻R的阻值是▲欧。
(2)实验过程中，当Ro的温度升高时，电压表的示数会如何改变？ ▲。
(3)实验过程中，当电压表的示数为4伏时，电阻Ro消耗的电功率是多少瓦？
（
5（5）、关于电功率和电能的综合计算
1、（2010 年山东菏泽，27题）如图18所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）灯泡的电阻；
（2）电源电压；
（3）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率。
2、（2010江苏苏州，25题）(6分)在如图所示的电路中，R1=10，R2=20，闭合开关后，电流表的示数21世纪教育网 ( http: / / www.21cnjy.com / )
为0．3A．求：
(1)电阻R1两端的电压；
(2)通过电阻R2的电流；
(3)电路消耗的总功率．
3、（2010江苏镇江，26题）如图甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯炮正常发光时电阻为多少欧 （2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦 （3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？
4、(2010湖北荆州，64题)在如图所示的电路中，电源电压恒为12V，
R1=12Ω，灯泡L上标有“12V，6W”的字样，假如灯泡
的电阻不随温度而变化。计算结果保留到小数点后两位
数字。21世纪教育网 ( http: / / www.21cnjy.com / )
（1）只闭合开关S1时，电压表的示数为4V，求此时
滑动变阻器R2连入电路的阻值和灯泡的实际电功率；
（2）再闭合开关S2、S3，求此时电流表A的示数。
5、（2010年广州花都区，21题）半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图12甲是某种半导体材料的电阻随温度变化的关系图像．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图12乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0—0.6A）、开关、定值电阻R0（10Ω）、导线若干．21世纪教育网 ( http: / / www.21cnjy.com / )
（1）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（2）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少．
6、（2010辽宁沈阳，21）如图9所示的电路中，电源电压保持不变，R1=10，R2=20，灯L标有“6V 1.8W”的字样。当S1 、S2闭合时，灯L正常发光，求：
(l)通过电阻R1的电流；21世纪教育网 ( http: / / www.21cnjy.com / )
(2)当S1 、S2断开时，灯L两端的电压。
7、7
77、（2010湖北孝感，３５题）右图是孝感市白兆山宾馆的太阳能路灯，其顶层部是太阳能电池板，下方是“２２０Ｖ　４０Ｗ”的电子节能灯。夏天，太阳光照射一天可使节能灯正常工作１０h。求：
（１）节能灯正常工作的电流为多大？（计算结果保留两位小数）
（２）夏天，太阳光照射一天该路灯将太阳能转化成的电能是多少？
　
三
）1111111
188、（2010年安徽芜湖，18题）家用电器工作时往往达不到额定的电压和功率。某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R／kW·h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过180圈。假设电水壶的电阻保持不变，求：
(1)电水壶的电阻；21世纪教育网 ( http: / / www.21cnjy.com / )
(2)电水壶工作时的实际电功率；
(3)该同学家的实际电压。
8、(2010江苏南京，26题)如图所示电路，滑动变阻器上标有“50Ω lA”，电源电压恒定为6V，电流表量程为0～0.6A，电压表量程为0—3V．闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2A，电压表示数为2V．求：21世纪教育网 ( http: / / www.21cnjy.com / )
(1)电阻R1的阻值；
(2)此时滑动变阻器消耗的功率；
(3)为保证电路安全，电阻R1上允许消耗功率的范围．
5、（2010年广西桂林，28题）小华家买了一个家用电吹风，如图20甲所示。其简化电路如图20乙所示，主要技术参数如右表。
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？21世纪教育网 ( http: / / www.21cnjy.com / )
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？（计算结果保留一位小数）
3、 电热
1、 基础测试
1．电热器是利用　　　　做功将　　　能转化为　　　　能的装置。如：　　　　、　　　　　、　　　　　、　　　　和　　　　等是电热器。
2．焦耳定律内容：电流通过导体时产生的热量与　　　　　　成正比，与导体的　　　　成正比，与　　　　　　成正比。
3．公式：Q＝　　　　　　　；Q的基本单位是：　　　　
4．讨论：（1）对电热器通电时：Q　　　W（填＞、＜或＝），所以计算电热变形公式还有：　　　　　、　　　　　、　　　　　　（2）对电动机通电时：Q　　　W（填＞、＜或＝）
5、如图所示：R1=10Ω，R2=210Ω，电源电压为220V，将开关S闭合.
（1）电流通过R1、R2时，10秒各电阻产生的热量为多少？
（2）将R2换成45Ω的电阻，整个电路在10秒产生的热量为多少？
6、电流通过电扇做功时，_______能转化为______能和______能．如果电流做功3.5×105J，电扇获得的机械能一定________(填“大于”、“小于”或“等于”)3.5×105J.
2、类型题
（1）关于电热实际应用的题型
1．小星家新买了一规格为“800W”的电热水壶，他经过几次使用后发现，晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是：( )
A．晚间大气压升高，水的沸点升高，需要的热最比早晨多
B．晚间电热水壶两端的电压低于早晨电热水壶两端的电压
C．晚间水蒸发更快，带走更多的热量
D．晚间环境温度比早晨的温度低
2．小强家新买了一个电热水壶，使用前小强细读电热水壶的铭牌．他理解错误的是( )
A．电热水壶正常工作时的电压为220V
B．电热水壶工作时实际消耗的功率都是400W
C．电热水壶每次烧水时最多只能盛水500ml
D．电热水壶应接在电压为220V，频率为50Hz的交流电源上使用
3、如图两个发热电阻RlA．甲先掉下
B．乙先掉下
c．一起掉下
D．都不会掉下
4、额定功率为1500W的电热水壶，内装1升、初温为20 ℃的水，若接通电源后，正常工作4分钟水被烧开(温度为100℃)．这个过程中水吸收的热量为 J，消耗了 J的电能[水的密度为1．0×103kg／m3，比热容为4．2×103J／(kg·℃)]．该电热水壶的加热效率为 。
5、如图所示，是分别测量电阻丝R1和R2的阻值时，得到的电流随电压变化的图像。从图象上能看出两电阻丝的阻值大小关系是R1_____R2（选填“＞”、“=”或“<”）。将两电阻丝按图乙的连接方式接入电路中，并将两根完全相同的火柴头分别放在两电阻丝上，闭合开关一段时间后，发现 上的火柴头先燃烧，由此可知，在电流一定时，___越大，电功率越大。
6（2010黑龙江鸡西，8题）下列电器设备中，主要利用电流热效应进行工作的是 ( )
7、（2010湖北襄樊，29题）电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝的　　　　比导线大得多，根据焦耳定律可知，在　　　相同时，电炉丝产生了更多的热量。
（2）关于电热的实验题
1、（2010年山东烟台,28题）为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图18甲、乙所示的两个方案．
(1)这两个方案的共同点是通过观察什么知道电热的多少．21世纪教育网 ( http: / / www.21cnjy.com / )
(2)甲方案探究的问题是什么
(3)乙方案探究的问题是什么
2. （2010年山东潍坊，20题）如图是课本上的演示实验，请按要求回答：
甲图：该装置能探究声音产生的原因，还能探究声音的______和_______的关系。
乙图：实验现象是：_________________________________________________。
实验现象说明了：_________________________________________________。
3、我们知道：“电流通过导体时产生的热量，与电流的平方成正比，与导体的电阻成
正比，与通电时间成正比．”这就是焦耳定律，用公式可表达为：Q=I2Rt.爱动脑筋的小明在探究这个问题时，设计了图示的实验，只连接一次电路就完成了实验探究．他的方法是
用电阻丝（其中R甲≠R乙）给三个烧瓶中的煤油加热，要求煤油的质量 (相同/不同)然后观察煤油在插入密封烧瓶里的玻璃管中上升的高度，就可以对比电阻丝放热的多少．请你仔细观察小明设计的实验电路，并应用所学知识分析回答下列问题：
(1)探究电热的多少与电流的关系，应该对比
两个烧瓶中煤油柱上升的高度，而这两个烧瓶中电阻丝阻值应该 ．(相同/不同)
(2)探究电热的多少与电阻的关系，应该对比
两个烧瓶中煤油柱上升的高度．
(3)有许多家用电器的工作原理即为焦耳定律，请举两个例子：① ② 。
（3）关于电热的实验题
1. （2010年山东潍坊，26题）2010年，环渤海经济开发区经济建设上升为国家战略高度，我们潍坊为响应国家号召，发展低碳经济，在沿海地区建造了风力发电厂，如图所示．下表给出了不同风速下每台风力发电机的功率． (结果保留两位小数)
(1)若在某时间内的风速为6m／s，一台发电机工作1小时，产生的电能可供小明家的空调(220V 5A)、电热锅(220V 40Ω)同时工作多少小时
(2)若潍坊沿海年平均风速为8m／s，50台这样的风力发电机工作一天，获得的电能相当于完全燃烧多少吨煤 (煤的热值为3×103J／kg)
2、（2010年甘肃兰州，34题）图24所示的是某型号电热水壶铭牌，壶中装有1.8L温度为20℃的水，求：
（1） 将水烧开，水吸收的热量是多少？〔一个标准大气压下，c水 = 4.2×103J/（kg·℃）〕
（2）若在电热水壶工作时，标有“3000r/kW·h”的电能表在1min内转了50转，电路的实际电压是多少？
（3）不计热损失，此时烧开一壶水大约需要多少时间？21世纪教育网 ( http: / / www.21cnjy.com / )
3、（2010黑龙江鸡西，34题）小华家要购买一台即热式电热水器（俗称“过水热”），替换原来的箱式电热水器，它能使水温在数秒内就达到适宜温度。
⑴这种“过水热”的铭牌上注明：“220V、6000W”。当它正常工作时，通过它的电流是多少？21世纪教育网 ( http: / / www.21cnjy.com / )
⑵鸡西市生活用电的电费为0.5元/kW·h，当地澡票价格是4元，如果他使用这种“过水热”洗澡，每次累计通电时间是10分钟。请你计算一下，他每次洗澡可节省多少元？（用水发生的费用按0.1元计算）
⑶因为“过水热”工作环境潮湿且功率大，那么在安装、使用过程中，应当注意什么呢？
（已知他家的空气开关上标有的最大额定电流是20A）21世纪教育网 ( http: / / www.21cnjy.com / )
⑷最近，小华发现许多邻居在使用“太阳能”热水器。如果你是小华，那么，你是选择“太阳能”呢，还是选择“过水热”呢？说出选择的依据。
4、 家庭电路和安全用电
1、 基础测试
1．家庭电路主要由进入家庭的进户线(电源线)、 、 、 、开关、插座、用电器组成。为了保证各用电器之间互不影响，各个用电器间是 联的(填“串”或“并”)。
2．家庭电路的电源线由 线和 线组成，它们之间的电压是 V。考虑到用电安全，家庭电路中一般还有第三根线，它是 线。
3．在电阻一定时，电流越大，导体在相同的时间内产生的热量 ，根据这一原理，家庭电路中加入了保险丝。保险丝是由电阻比较 ，熔点较 的铅锑合金制成。当电流过大时，温度升高到一定的程度，保险丝自动 ，保护了电路。
4、小明在家里开着空调看电视，当妈妈把电饭锅插入插座时，家里的开关“跳闸了”，则“跳闸”的原因可能是电饭锅插头内部 ，也可能是电路中用电器的总功率 。
2、题型
1、在图2中，不会发生触电的是 ( )
2、下列事例中，符合安全用电原则的是 ( )
A．发现有人触电，先切断电源，再用干燥的木棒把导线挑开
B．用湿抹布擦拭开关 C．检修电路及更换电路元件时，断开零线或火线均可
D．在通电的电线上晾晒衣服
3、下列四幅图（图3）中，符合安全用电的是 ( )
4、（10金华）近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 (填“大”或“小”)，酿成火灾。
第十五章电功和电热单元检测
1、 选择题
1、（2010年浙江衢州，12题）清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安。那么，此LED台灯正常工作时的功率为
A．1.8瓦 B．18瓦 C．180 瓦 D．1800
2、（２０１０年浙江宁波，14题）将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是21世纪教育网 ( http: / / www.21cnjy.com / )
A．灯L1额定功率较大 B．灯L2两端电压较大
C．灯L1的电阻较大 D．通过灯L1的电流较大
3、（2010年山东济宁，第Ｉ卷10题）甲、乙两只普通照明灯泡的铭牌如图7所示，下列说法中正确的是( )
A. 两灯均正常发光时，乙灯消耗的电能较多
B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C. 两灯串联在220伏的电路中，甲灯比乙灯亮.
D. 将乙灯接入110伏电路中，它的实际功率为50瓦21世纪教育网 ( http: / / www.21cnjy.com / )
4、（2010年广东湛江，12题）如图5所示是电阻甲和乙的U-I图像，下列说法中正确的是
A．电阻甲和乙都是阻值不变的电阻21世纪教育网 ( http: / / www.21cnjy.com / )
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
5、2010江苏常州，12题）把两个分别标有“10V 10W”和“9V 5．4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为
A．10V B．15V C．19V D．25V
6、（2010年广东梅州，7题）小明同学在家中拍到一张电能表照片，如图1所示，他仔细观察照片后，得到下列四个结论，你认为正确的是21世纪教育网 ( http: / / www.21cnjy.com / )
A．电能表的额定功率为2500W
B．电能表的标定电流为5A
C．拍照片时，小明家已消耗的电能为9316kW h
D．拍照片时，小明家已消耗的电能为931.6J
7、（2010四川广安，15题）下列各用电器均标有“220V 60W”字样，它们正常工作相同的时间，发热最多的用电器是21世纪教育网 ( http: / / www.21cnjy.com / )
A．电视机 B．电风扇 C．电热毯 D．电灯
2、 填空题
8、（2010年安徽，3题）用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为_____，工作0.5min消耗的电功为_______J。
9、（2010浙江萧山中学，5题）暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：21世纪教育网 ( http: / / www.21cnjy.com / )
（1）“超负荷”是指如图所示 (选填“①”或“②”)中所示情况；
（2）使火灾发生的理论依据是 ；
（3）请你提出一条预防这种火灾发生应采取什么措施 。
10、（2010年江西南昌，17题）如图12所示的电路，电源电压为3V，闭合开关，电压表示数为１V，则灯泡L2两端的电压为________V，流过灯泡L1与L2的电流之比为 ，灯泡L1与L2的电功率之比为 .
11、（2010江苏南京，21题）家庭电路中，照明灯泡与控制它的开关之间的连接方式是 ▲ 联．一只标有"PZ220—100”字样的白炽灯泡，正常工作5h消耗的电能是 ▲ kW·h．
12、(2010福建莆田，19题)将阻值分别为10Ω和30Ω的甲、乙两电阻串联后接在电源上，相同时间内，甲、乙两电阻产生的热量之比为_________；若将甲、乙两电阻并联后接在电源上，相同时间内，电流通过甲、乙两电阻做功之比为_________。
13、（2010江苏扬州，22题）灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图。由图可知，当灯泡L正常发光时。通过其灯丝的电流是__________A，此时灯泡L的电阻是_____________Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为_________________W。
14、(2010江苏苏州，18题)小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为 ▲ kW·h，应付电费 ▲ 元(按每度电均价0．5元计算)
16、（2010江苏南通，26题）小明家安装了新的感应式电能表，一个月后此表的面板如图所示，这个月他家用电 ▲ kW·h，电能表的转盘转过了 ▲ 圈，小明家最多能接入总功率为 ▲ W的用电器．
三、实验题
17、（2010湖北襄樊，39题）如图12甲所示是“测量小灯泡的电功率”的电路图，图12乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω lA”。
(1)图12乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整
(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有 　　　　　　　　；
(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图12丙所示，则该灯泡的额定功率为　　　w。若要增大小灯泡的电功率，则滑片P应向　　　移动；
(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图13所示，通过图像发现灯丝的电阻是变化的，这一现象表明：　　　　　　　；
(5)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是　　　　　　　　　　　　　　。
18．某同学用图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系。图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻较大。实验时，该同学想把两段金属丝串联接入电路。
(1)请你用笔画线作导线，帮他完成电路。
(2)这样连接的目的是 。
(3)实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明
。
四、计算题
19、（2010江苏盐城，23题）一只开水煲的铭牌如图，内部由开关和电热丝组成．求：
（1）正常工作时，通过内部电热丝的电流；
产品名称：开水煲额定频率：50Hz额定功率：1100W 额定电压：220V容量：1.2L型号：JKY-12C09C
（2）内部电热丝的电阻；
（3）额定电压下工作5min消耗的电能．
20（2010年广东茂名，23题）如图11所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已21世纪教育网 ( http: / / www.21cnjy.com / )
模糊不清。从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110
Ω(设电阻丝阻值恒定不变)，中档是一根电阻丝接入电路，低档是两根电阻丝串联接
入电路。把电饭煲接在正常的家庭电路中使用。求：
(1)当电饭煲使用中档时，通过它的电流是多少
(2)当电饭煲使用低档时，它消耗的电功率多大
(3)若使用高档，电饭煲正常工作20min，消耗的电能是多少 如图12所示是小明家的电能表，在这过程中若小明家只使用电饭煲，则电能表转盘旋转多少圈
额定电压 220V
频率 50Hz
额定功率 高档 900W
中档
低档
A
B
图20
S
元件B
元件A
A
O
I/A
U/V
1.0
2.0
3.0
0.1
0.2
0.3
A
B
图5
甲
乙甲
图18
甲 乙
图12
t/℃
50
20
10
20
100
R/Ω
O
40
甲
A
R0
S
半导体电阻R
乙
R1
R2
S
A．话筒
B．电话
C．电视机的散热窗
D．电饭锅
第9题
图24
(第14题图)
图7
图1
图12
L1
L2
3
15
V
－
+
-
温度计
温度计
铜丝
镍铬丝
A
B
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
