欧姆定律基础训练（无答案）

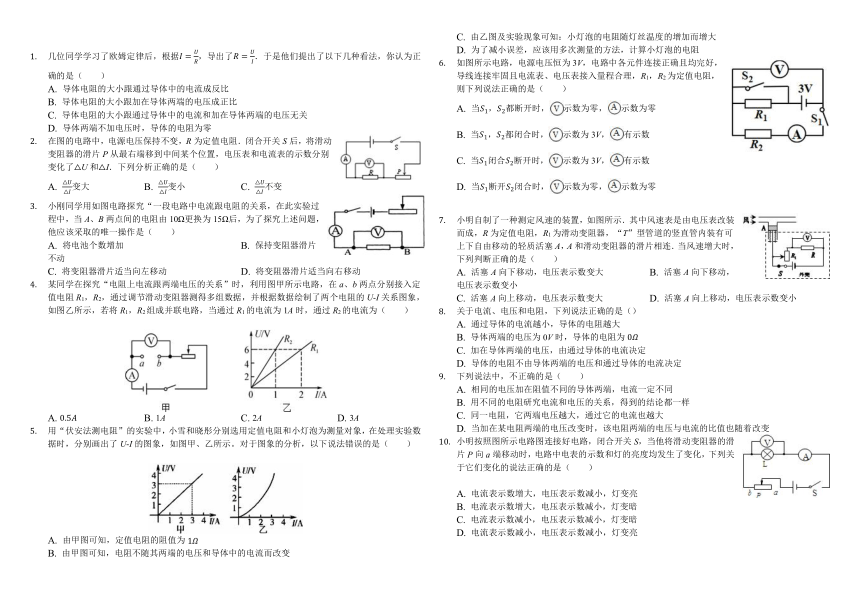

几位同学学习了欧姆定律后，根据，导出了．于是他们提出了以下几种看法，你认为正确的是（　　）
A. 导体电阻的大小跟通过导体中的电流成反比
B. 导体电阻的大小跟加在导体两端的电压成正比
C. 导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D. 导体两端不加电压时，导体的电阻为零
在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（　　）
A. 变大 B. 变小 C. 不变 D. 先变小后变大
小刚同学用如图电路探究“一段电路中电流跟电阻的关系，在此实验过程中，当A、B两点间的电阻由10Ω更换为15Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）
A. 将电池个数增加 B. 保持变阻器滑片不动
C. 将变阻器滑片适当向左移动 D. 将变阻器滑片适当向右移动
某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U-I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（　　）

A. B. 1A C. 2A D. 3A
用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（　　）

A. 由甲图可知，定值电阻的阻值为
B. 由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（　　）
A. 当，都断开时，示数为零，示数为零
B. 当，都闭合时，示数为3V，有示数
C. 当闭合断开时，示数为3V，有示数
D. 当断开闭合时，示数为零，示数为零



小明自制了一种测定风速的装置，如图所示．其中风速表是由电压表改装而成，R?为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连．当风速增大时，下列判断正确的是（　　）
A. 活塞A向下移动，电压表示数变大 B. 活塞A向下移动，电压表示数变小
C. 活塞A向上移动，电压表示数变大 D. 活塞A向上移动，电压表示数变小
关于电流、电压和电阻，下列说法正确的是（）
A. 通过导体的电流越小，导体的电阻越大
B. 导体两端的电压为0V时，导体的电阻为
C. 加在导体两端的电压，由通过导体的电流决定
D. 导体的电阻不由导体两端的电压和通过导体的电流决定
下列说法中，不正确的是（　　）
A. 相同的电压加在阻值不同的导体两端，电流一定不同
B. 用不同的电阻研究电流和电压的关系，得到的结论都一样
C. 同一电阻，它两端电压越大，通过它的电流也越大
D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
小明按照图所示电路图连接好电路，闭合开关S，当他将滑动变阻器的滑片P向a端移动时，电路中电表的示数和灯的亮度均发生了变化，下列关于它们变化的说法正确的是（　　）

A. 电流表示数增大，电压表示数减小，灯变亮
B. 电流表示数增大，电压表示数减小，灯变暗
C. 电流表示数减小，电压表示数减小，灯变暗
D. 电流表示数减小，电压表示数减小，灯变亮

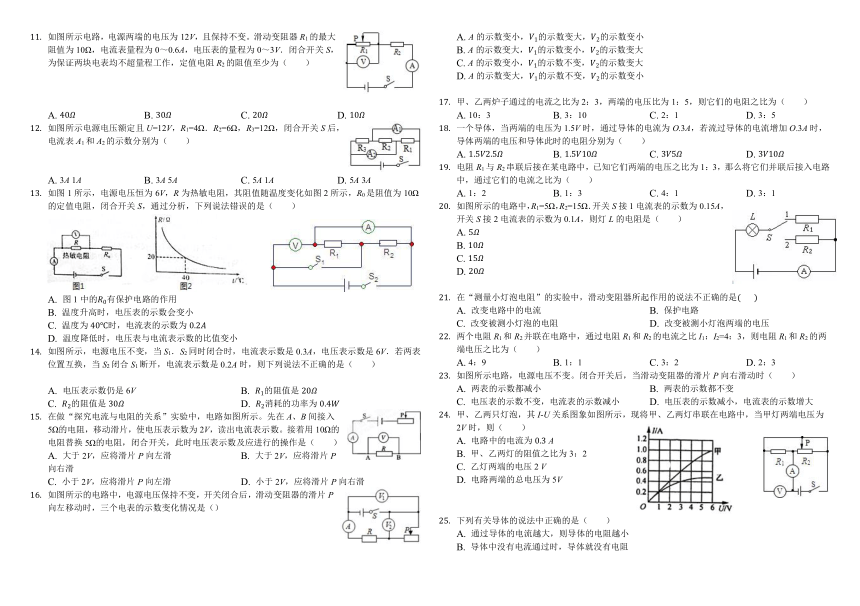

如图所示电路，电源两端的电压为12V，且保持不变。滑动变阻器R1的最大阻值为10Ω，电流表量程为0～0.6A，电压表的量程为0～3V．闭合开关S，为保证两块电表均不超量程工作，定值电阻R2的阻值至少为（　　）



A. B. C. D.
如图所示电源电压额定且U=12V，R1=4Ω．R2=6Ω，R3=12Ω，闭合开关S后，电流表A1和A2的示数分别为（　　）


A. 3A 1A B. 3A 5A C. 5A 1A D. 5A 3A
如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）
A. 图1中的有保护电路的作用
B. 温度升高时，电压表的示数会变小
C. 温度为时，电流表的示数为
D. 温度降低时，电压表与电流表示数的比值变小
如图所示，电源电压不变，当S1．S2同时闭合时，电流表示数是0.3A，电压表示数是6V．若两表位置互换，当S2闭合S1断开，电流表示数是0.2A时，则下列说法不正确的是（　　）

A. 电压表示数仍是6V B. 的阻值是
C. 的阻值是 D. 消耗的功率为
在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数。接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（　　）
A. 大于2V，应将滑片P向左滑 B. 大于2V，应将滑片P向右滑
C. 小于2V，应将滑片P向左滑 D. 小于2V，应将滑片P向右滑
如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）




A. A的示数变小，的示数变大，的示数变小
B. A的示数变大，的示数变小，的示数变大
C. A的示数变小，的示数不变，的示数变大
D. A的示数变大，的示数不变，的示数变小

甲、乙两炉子通过的电流之比为2：3，两端的电压比为1：5，则它们的电阻之比为（　　）
A. 10：3 B. 3：10 C. 2：1 D. 3：5
一个导体，当两端的电压为1.5V时，通过导体的电流为O.3A，若流过导体的电流增加O.3A时，导体两端的电压和导体此时的电阻分别为（　　）
A. B. C. D.
电阻R1与R2串联后接在某电路中，已知它们两端的电压之比为1：3，那么将它们并联后接入电路中，通过它们的电流之比为（　　）
A. 1：2 B. 1：3 C. 4：1 D. 3：1
如图所示的电路中，R1=5Ω，R2=15Ω．开关S接1电流表的示数为0.15A，开关S接2电流表的示数为0.1A，则灯L的电阻是（　　）
A.
B.
C.
D.

在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是　　
A. 改变电路中的电流 B. 保护电路
C. 改变被测小灯泡的电阻 D. 改变被测小灯泡两端的电压
两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（　　）
A. 4：9 B. 1：1 C. 3：2 D. 2：3
如图所示电路，电源电压不变。闭合开关后，当滑动变阻器的滑片P向右滑动时（　　）
A. 两表的示数都减小 B. 两表的示数都不变
C. 电压表的示数不变，电流表的示数减小 D. 电压表的示数减小，电流表的示数增大
甲、乙两只灯泡，其I-U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2V时，则（　　）
A. 电路中的电流为?A
B. 甲、乙两灯的阻值之比为3：2
C. 乙灯两端的电压2?V
D. 电路两端的总电压为5V

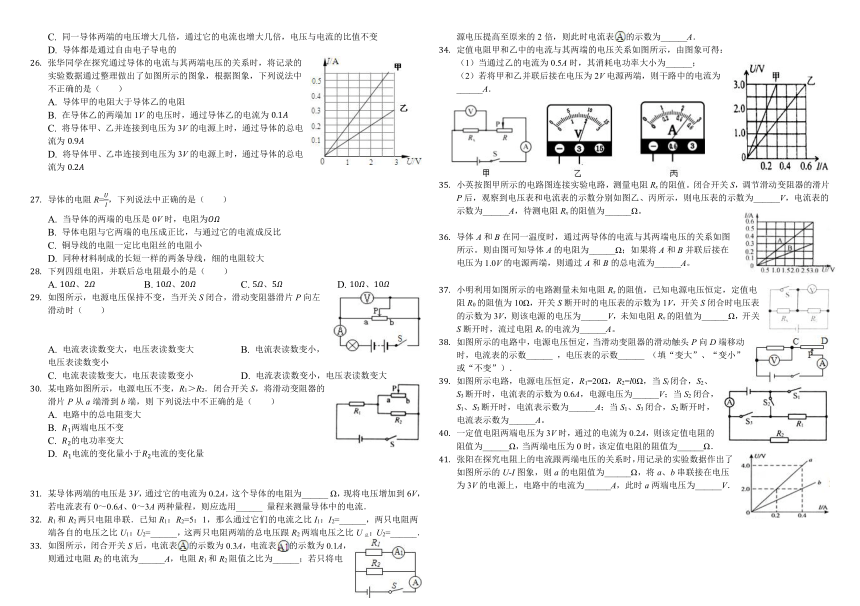

下列有关导体的说法中正确的是（　　）
A. 通过导体的电流越大，则导体的电阻越小
B. 导体中没有电流通过时，导体就没有电阻
C. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D. 导体都是通过自由电子导电的
张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象，下列说法中不正确的是（　　）
A. 导体甲的电阻大于导体乙的电阻
B. 在导体乙的两端加1V的电压时，通过导体乙的电流为
C. 将导体甲、乙并连接到电压为3V的电源上时，通过导体的总电流为
D. 将导体甲、乙串连接到电压为3V的电源上时，通过导体的总电流为

导体的电阻R=，下列说法中正确的是（　　）
A. 当导体的两端的电压是0V时，电阻为
B. 导体电阻与它两端的电压成正比，与通过它的电流成反比
C. 铜导线的电阻一定比电阻丝的电阻小
D. 同种材料制成的长短一样的两条导线，细的电阻较大
下列四组电阻，并联后总电阻最小的是（　　）
A. 、 B. 、 C. 、 D. 、
如图所示，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向左滑动时（　　）


A. 电流表读数变大，电压表读数变大 B. 电流表读数变小，电压表读数变小
C. 电流表读数变大，电压表读数变小 D. 电流表读数变小，电压表读数变大
某电路如图所示，电源电压不变，R1＞R2．闭合开关S，将滑动变阻器的滑片P从a端滑到b端，则?下列说法中不正确的是（　　）
A. 电路中的总电阻变大
B. 两端电压不变
C. 的电功率变大
D. 电流的变化量小于电流的变化量




某导体两端的电压是3V，通过它的电流为0.2A，这个导体的电阻为______ Ω，现将电压增加到6V，若电流表有0～0.6A、0～3A两种量程，则应选用______ 量程来测量导体中的电流．
R1和R2两只电阻串联．已知R1：R2=5：1，那么通过它们的电流之比I1：I2=______，两只电阻两端各自的电压之比U1：U2=______，这两只电阻两端的总电压跟R2两端电压之比U总：U2=______．
如图所示，闭合开关S后，电流表的示数为0.3A，电流表的示数为0.1A，则通过电阻R2的电流为______A，电阻R1和R2阻值之比为______；若只将电源电压提高至原来的2倍，则此时电流表的示数为______A．
定值电阻甲和乙中的电流与其两端的电压关系如图所示，由图象可得：
（1）当通过乙的电流为0.5A时，其消耗电功率大小为______；
（2）若将甲和乙并联后接在电压为2V电源两端，则干路中的电流为______A．


小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为______V，电流表的示数为______A，待测电阻Rx的阻值为______Ω。

导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示。则由图可知导体A的电阻为______Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为______A。



小明利用如图所示的电路测量未知电阻Rx的阻值，已知电源电压恒定，定值电阻R0的阻值为10Ω，开关S断开时的电压表的示数为1V，开关S闭合时电压表的示数为3V，则该电源的电压为______V，未知电阻Rx的阻值为______Ω，开关S断开时，流过电阻Rx的电流为______A。
如图所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数______ ，电压表的示数______ （填“变大”、“变小”或“不变”）．
如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当Sl闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为______V；当S2闭合，S1、S3断开时，电流表示数为______A；当S1、S3闭合，S2断开时，电流表示数为______A。
一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为______Ω，当两端电压为0时，该定值电阻的阻值为______Ω．
张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U-I图象，则a的电阻值为______Ω，将a、b串联接在电压为3V的电源上，电路中的电流为______A，此时a两端电压为______V．




如图是关于电阻、的电流与电压关系的图象，则______，若将、并联接在电压为2V的电路中，则干路的电流为______A。

如图所示电路，电源电压为6V，灯L1的电阻始终为10Ω，灯L2的电阻始终为20Ω，开关闭合后流过灯L2的电流为______A，电压表的示数为______V．








如图所示，通过灯泡L1、L2中的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，则干路电流为______A，电源电压是______V，L2的电阻为_____Ω。
两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为______；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为______。
一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为______ Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是______ Ω，小灯泡L的I-U图线是曲线，其原因是______ ．




如图所示的电路中，电源电压6V保持不变，定值电阻R1为10Ω，滑动变阻器R的最大值为20Ω，当开关S闭合，滑片由右端向最左端滑动的过程中，电流表示数______（选填“变小”、“变大”或“不变”），在此过程中电压表示数的变化范围是______V。
如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是______V，定值电阻R的阻值是______Ω，滑动变阻器的最大阻值为______Ω。










如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω。?当开关S闭合时，电压表示数为3V。求：
（1）电流表的示数?I；
（2）电源两端的电压?U。







小明想利用如图24所示的电路测量未知电阻Rx的阻值，已知R0的阻值是20Ω．当闭合S1、断开S2时，电流表的示数是0.3A；当S1、S2均闭合时，电流表的示数是0.5A．
求：
（1）电源两端的电压；
（2）电阻Rx阻值．





如图所示电路，R1=20Ω，R2=10Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6A．


（1）求电源电压；
（2）当S2断开，S1、S3闭合时，求电流表的示数．





如图所示，电源电压恒定，R1=30Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.2A，求：
（1）电源电压；
（2）R2的阻值是多少？




?如图所示电路中，R1=12Ω，电路总电阻为20Ω，电流表示数为0.5A，请计算：
（1）电源电压U；
?（2）通过R1的电流I1
（3）电阻R2的阻值．







如图，电源电压为6V保持不变．R1的阻值是10Ω．通过R2中的电流为0.2A，求：
（1）R2的阻值是多少？
（2）电流表的示数为多少？
（3）若R1、R2串联，求串联后的电阻多大？
（4）若R1、R2并联，求并联后的电阻多大？












如图所示的电路中，已知R1=20Ω，R2=30Ω，当S闭合后，电流表示数为0.3A，请计算：（1）电源电压；（2）通过R2的电流．













如图1所示的电路中，电源电压不变．闭合开关S后，滑动变阻器的滑片P由a端移动到中点时，测得电阻R两端的电压U与通过R的电流I的变化关系如图2所示．求：
（1）电源电压；
（2）R的阻值；
（3）变阻器的最大阻值．







如图所示电路中，电源电压保待不变，R1=10Ω．闭合开关，当滑片P在a端时，电流表示数为0.3A；滑片P在b端时，电压表示数为2V．求：
（1）电源电压；?
（2）滑动变阻器R2的最大阻值．






在“探究通过定值电阻的电流与电压的关系”实验中：

（1）如图所示，用笔画线代替导线，将实验电路连接完整（要求滑片左移时，滑动变阻器接入电路的阻值变小）；
（2）在虚线框中画出实验电路图。


请在如图中的圆圈内填上电压表或电流表的符号，使两个电阻组成并联电路。







现有电流表（量程0.6A、3A），电压表（量程3V、15V），滑动变阻器（阻值范围0﹣20Ω），两节干电池（电压3V），开关，导线若干．请你利用这些器材测未知电阻R（阻值约为10Ω）．要求：（1）根据所给条件选择合适量程，正确连接电路（2）滑片P向左调节时，电流表示数变小








五、实验探究题（本大题共3小题，共18.0分）
探究电流与电阻关系的电路图如图甲所示，可供使用的实验器材有：电源（电压恒为4.5V）、电流表、电压表、开关各一个，滑动变阻器（10Ω?2A、20Ω?1A）两个，定值电阻三个（5Ω、10Ω、15Ω），导线若干．

（1）连接好电路，闭合开关前变阻器的滑片P应该移至______ ．
（2）闭合开关后，发现电流表无示数，电压表有示数且接近于电源电压，则电路中出现的故障可能是定值电阻发生了______ ．
（3）排除故障后，小明通过实验测得多组数据，由这些数据得到如图乙所示的电流I随电阻R变化的图象，由图象可以得到的结论是：______ ．
（4）在上述实验中，小明先把5Ω的电阻接入电路中进行测量，接着又改用10Ω的电阻继续做实验，当把10Ω的电阻接入电路后，小明应将滑片P向______ 端移动至适当的位置，目的是______ ．
（5）小明实验所选用的滑动变阻器应该是______ ．如果小明没有正确选用滑动变阻器，在实验中就会出现这样的情况，当把______ Ω的电阻接入电路时，发现无论怎样移动变阻器的滑片，都无法使电压表的示数达到实验要求的数值．




某同学利用如图所示的电路“探究电流跟电阻的关系”实验，实验中电源电压为6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）该同学按如图所示的电路图连接好电路，闭合开关前，滑动变阻器的滑片P应移到______端（选“A”或“B”）。
（2）闭合开关，无论怎样移动滑动变阻器的滑片，发现电流表始终无示数，而电压表有示数但无明显变化，则导致这一现象的原因是______。
（3）排除故障后，将各个电阻分别接入电路中R所在位置，调节滑动变阻器的滑片，使每次电压表示数保持不变，将对应的电流表的示数记录在表格中，分析表中数据可以得出的结论是：保持电压不变时，电流与电阻成______关系。
实验序号 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流I/A 0.50 0.24 0.16 0.12 0.10

如图是小明同学探究“电流与电压关系”的电路图。

（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）。
（2）小明连接电路时，开关应______，滑动变阻器的滑片P应放在最______（选填“左”或“右”）端。
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是______。
（4）接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是______。
