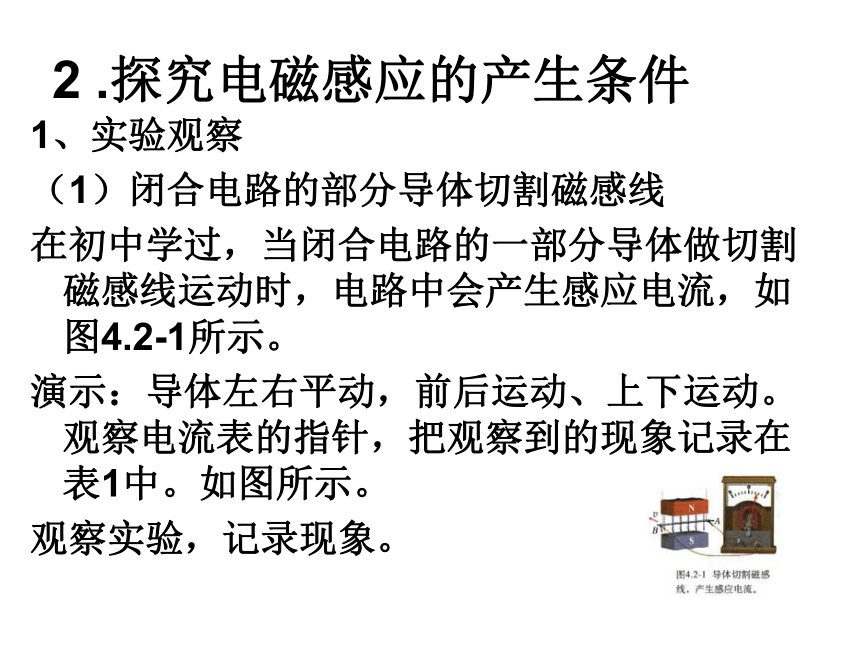

课件21张PPT。2 .探究电磁感应的产生条件 2 .探究电磁感应的产生条件1、实验观察
（1）闭合电路的部分导体切割磁感线
在初中学过，当闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流，如图4.2-1所示。
演示：导体左右平动，前后运动、上下运动。观察电流表的指针，把观察到的现象记录在表1中。如图所示。
观察实验，记录现象。

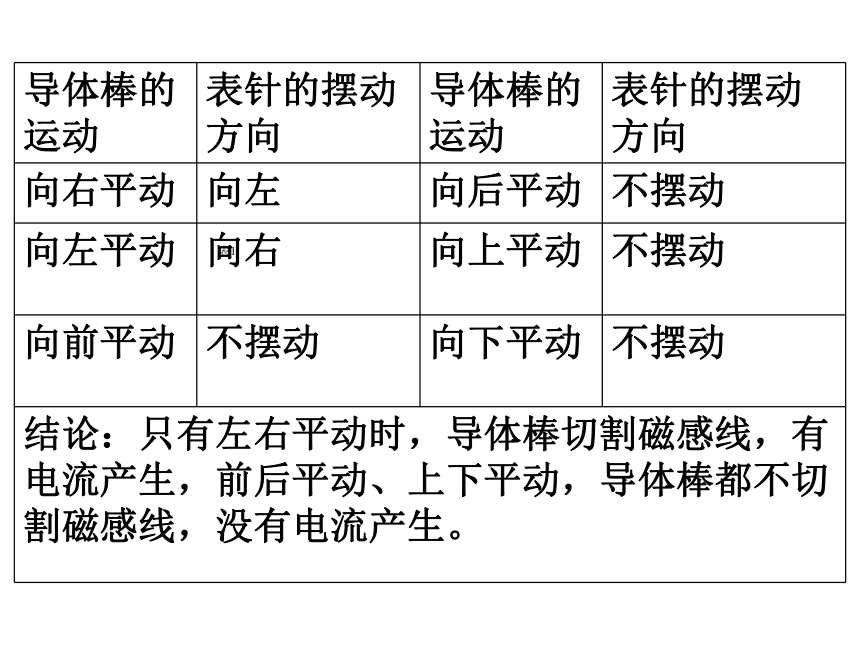

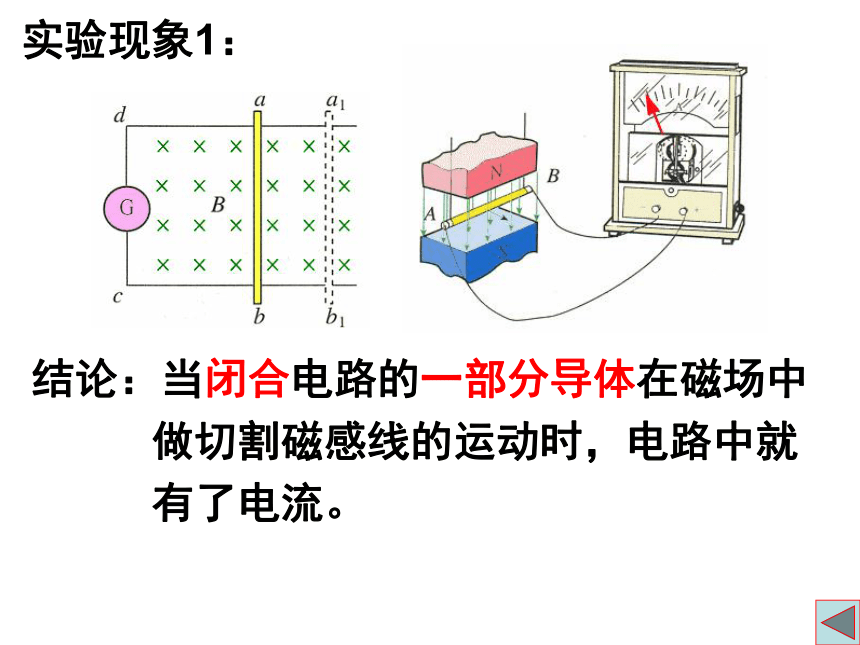

实验现象1：结论：当闭合电路的一部分导体在磁场中 做切割磁感线的运动时，电路中就 有了电流。表1（2）向线圈中插入磁铁，把磁铁从线圈中拔出

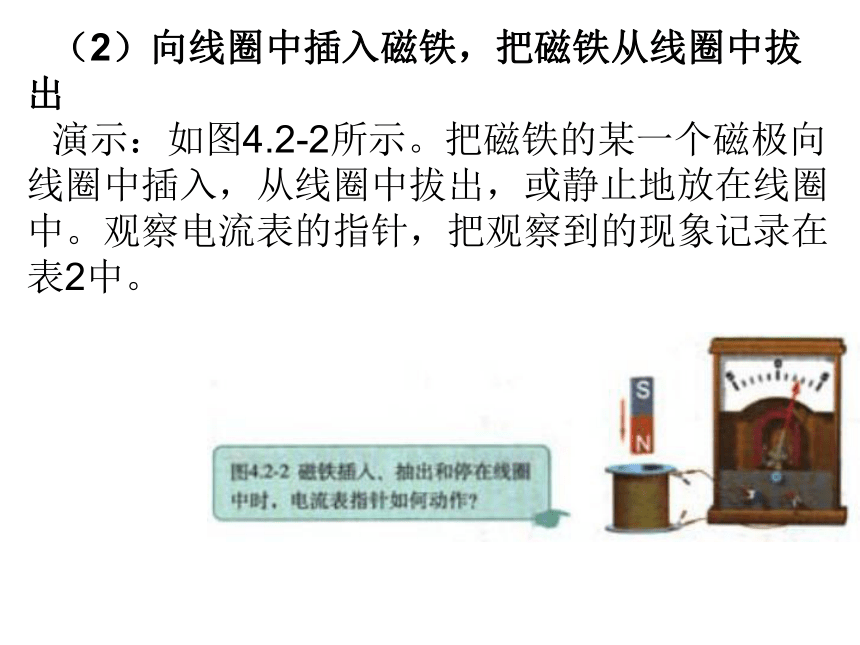

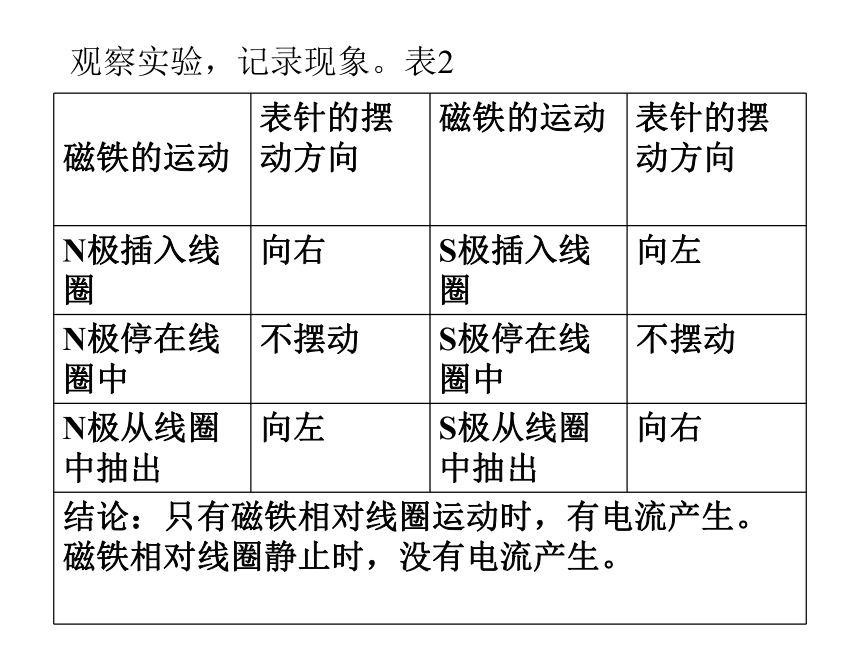

演示：如图4.2-2所示。把磁铁的某一个磁极向线圈中插入，从线圈中拔出，或静止地放在线圈中。观察电流表的指针，把观察到的现象记录在表2中。观察实验，记录现象。表2（3）模拟法拉第的实验

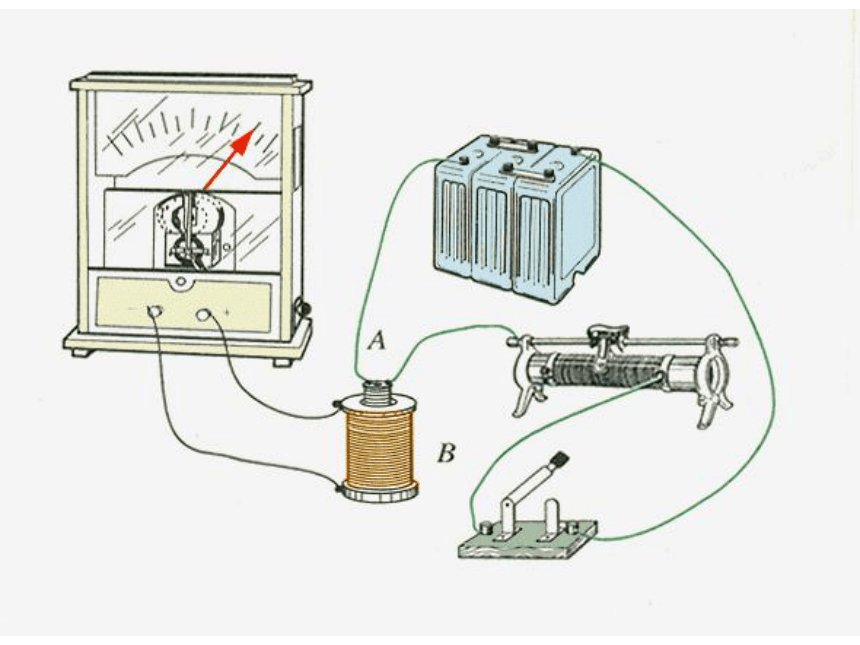

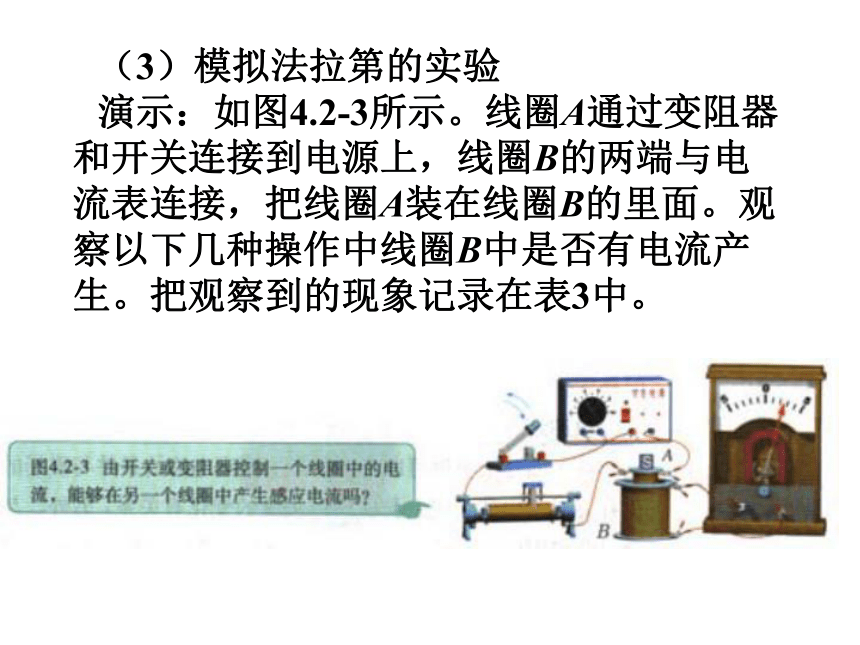

演示：如图4.2-3所示。线圈A通过变阻器和开关连接到电源上，线圈B的两端与电流表连接，把线圈A装在线圈B的里面。观察以下几种操作中线圈B中是否有电流产生。把观察到的现象记录在表3中。观察实验，记录现象。表32、分析论证(分组讨论，学生代表发言。)演示实验1中，部分导体切割磁感线，闭合电路所围面积发生变化（磁场不变化），有电流产生；当导体棒前后、上下平动时，闭合电路所围面积没有发生变化，无电流产生。
演示实验2中，磁体相对线圈运动，线圈内磁场发生变化，变强或者变弱（线圈面积不变），有电流产生；
当磁体在线圈中静止时，
线圈内磁场不变化，无
电流产生。（如图4.2-4）演示实验3中，通、断电瞬间，变阻器滑动片快速移动过程中，线圈A中电流变化，导致线圈B内磁场发生变化，变强或者变弱（线圈面积不变），有电流产生；当线圈
A中电流恒定时，线圈内
磁场不变化，无电流产生。
（如图4.2-5）当闭合回路中磁通量变化时，电路中就有了电流课本 P6图4 3、归纳总结
请大家思考以上几个产生感应电流的实例，能否从本质上概括出产生感应电流的条件？
实例1中，部分导体切割磁感线，磁场不变，但电路面积变化，从而穿过电路的磁通量变化，从而产生感应电流；实例2中，导体插入、拔出线圈，线圈面积不变，但磁场变化，同样导致磁通量变化，从而产生感应电流；实例3中，通断电的瞬间，滑动变阻器的滑动片迅速滑动的瞬间，都引起线圈A中电流的变化，最终导致线圈B中磁通量变化，从而产生感应电流。从这三个实例看见，感应电流产生的条件，应是穿过闭合电路的磁通量变化。
引起感应电流的表面因素很多，但本质的原因是磁通量的变化。因此，电磁感应现象产生的条件可以概括为：
只要穿过闭合电路的磁通量变化，闭合电路中就有感应电流产生。当电流变大（小）时A 要使电流计G发生偏转可采用的方法是:
A、K闭合或断开的瞬间 B、K闭合，P上下滑动
C、在A中插入铁芯 D、在B中插入铁芯 作业：课本：
问题与练习1、2、3、4、5、6、7
