3.4 探究光的折射规律

课件19张PPT。3.4探究光的折射规律主讲: 钟文军
龙山中学
2010.11.4看漫画，思考画中道理！筷子怎么折断了？提出问题：

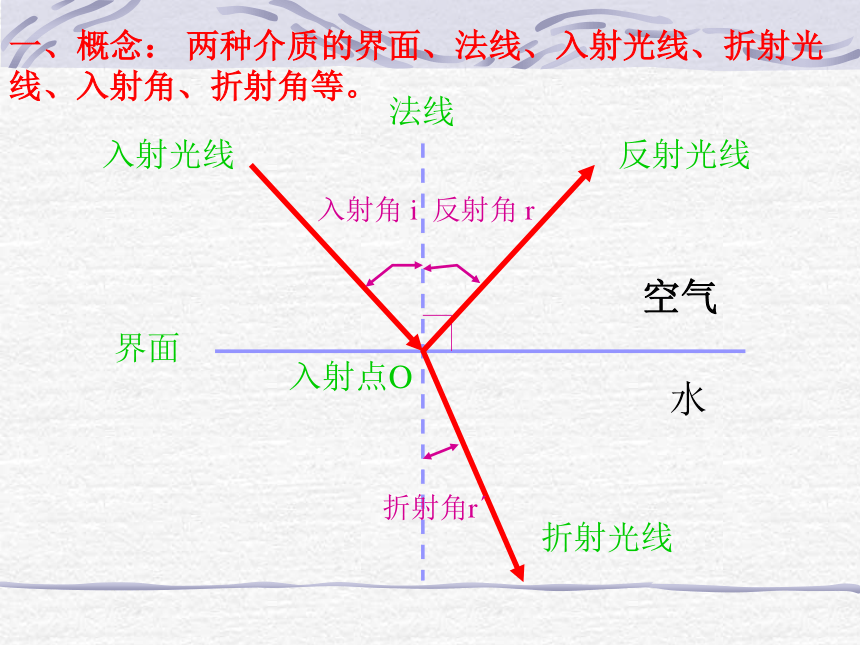

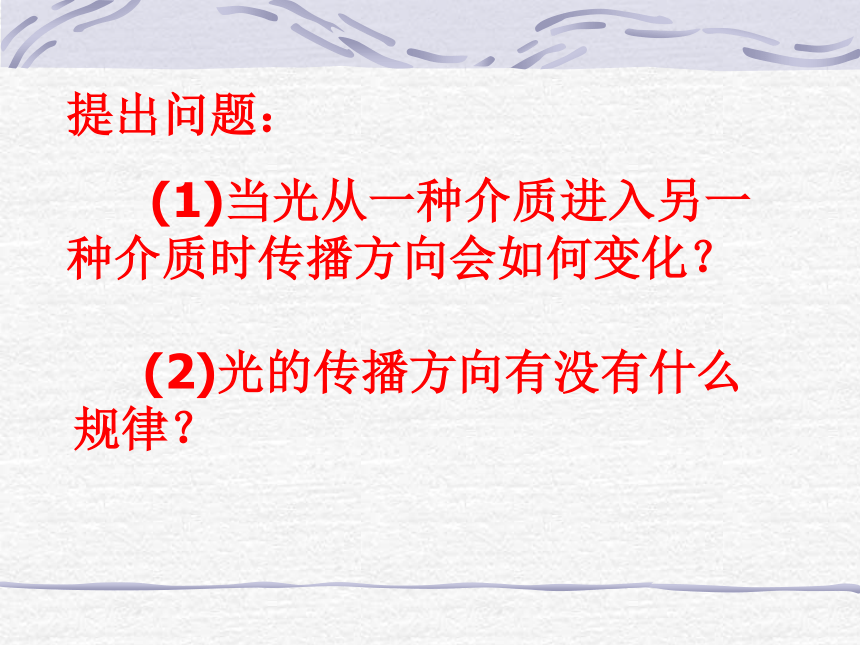

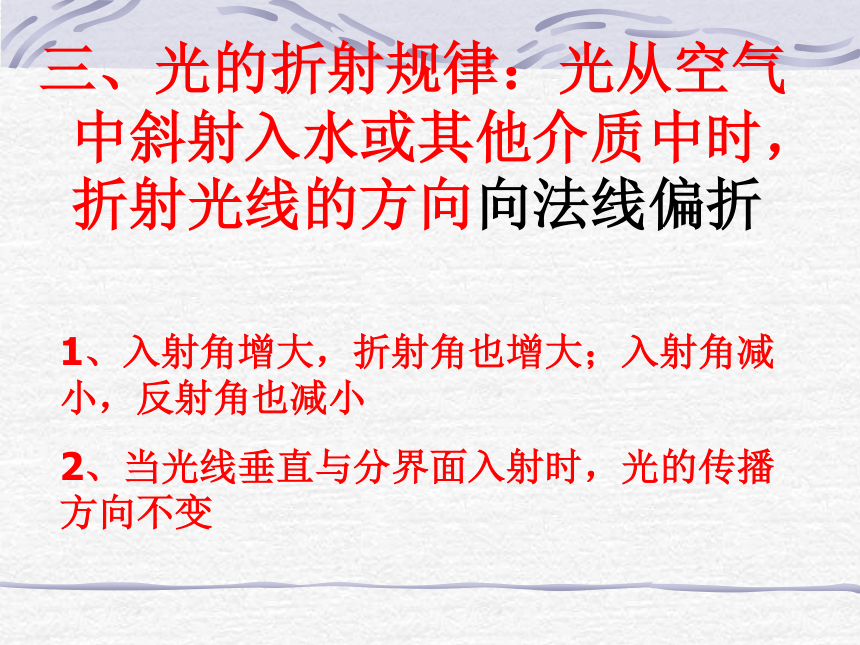

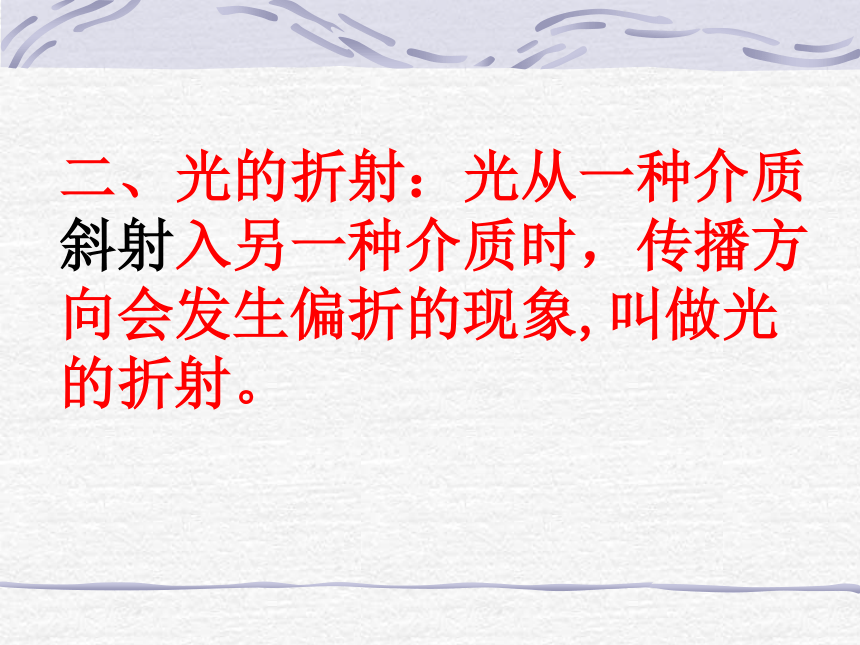

(1)当光从一种介质进入另一种介质时传播方向会如何变化？ (2)光的传播方向有没有什么规律？一、概念： 两种介质的界面、法线、入射光线、折射光线、入射角、折射角等。界面法线入射光线入射点O入射角 i反射角 r反射光线折射光线折射角r′空气水二、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象,叫做光的折射。 三、光的折射规律：光从空气中斜射入水或其他介质中时，折射光线的方向向法线偏折1、入射角增大，折射角也增大；入射角减小，反射角也减小
2、当光线垂直与分界面入射时，光的传播方向不变 光从空气中斜射入玻璃中，折射光线向法线偏折，若一束光线逆着折射光线从玻璃中斜射向空气中时，此时的折射光线方向如何？是不变、向法线偏折还是向界面偏折？
思考：四、在光的折射中，光路也是可逆的眼睛例1： 池水变浅的奥秘空气水AA’水 例2：用光的折射解释现象眼睛所看到的筷子在水中的位置筷子在水中的实际位置 水中鱼的实际位置比看上去要深练习 例3：用光的折射解释现象结论：人从岸上看水中的物体或从水中看岸上的物体时，由于光的折射，人看到的都是位置比实际位置要高的虚像BB’眼睛 潜水员在水中看岸上的树会怎样变化?思考:空气水五、海市蜃楼是由于空气分布不均匀，导致光的折射而引起的虚像当堂训练
1、当光从一种介质 入另一种介质中时，光的传播方向要发生变化；只有当光 射入介质表面时，光的传播方向才不变，这时入射角等于 ，折射角等于 。
2、光从空气斜射入水折射角 （填“大于”、“小于”或“等于”）入射角，若入射角减小，折射角 （填“增大”、“减小”或“不变”）。
3、池水看起来比实际的深度浅，是由于光从水中射入空气时发生了 ，看到的是实际池底的 像。
4、下列现象不属折射的是：
A、看湖水深度比实际浅
B、看斜插水中的筷子向上折
C、站在水中看到腿变短了
D、平静的水面映出岸上景物斜射垂直0o0o小于减小折射虚（ D ）5.我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。谢谢！
