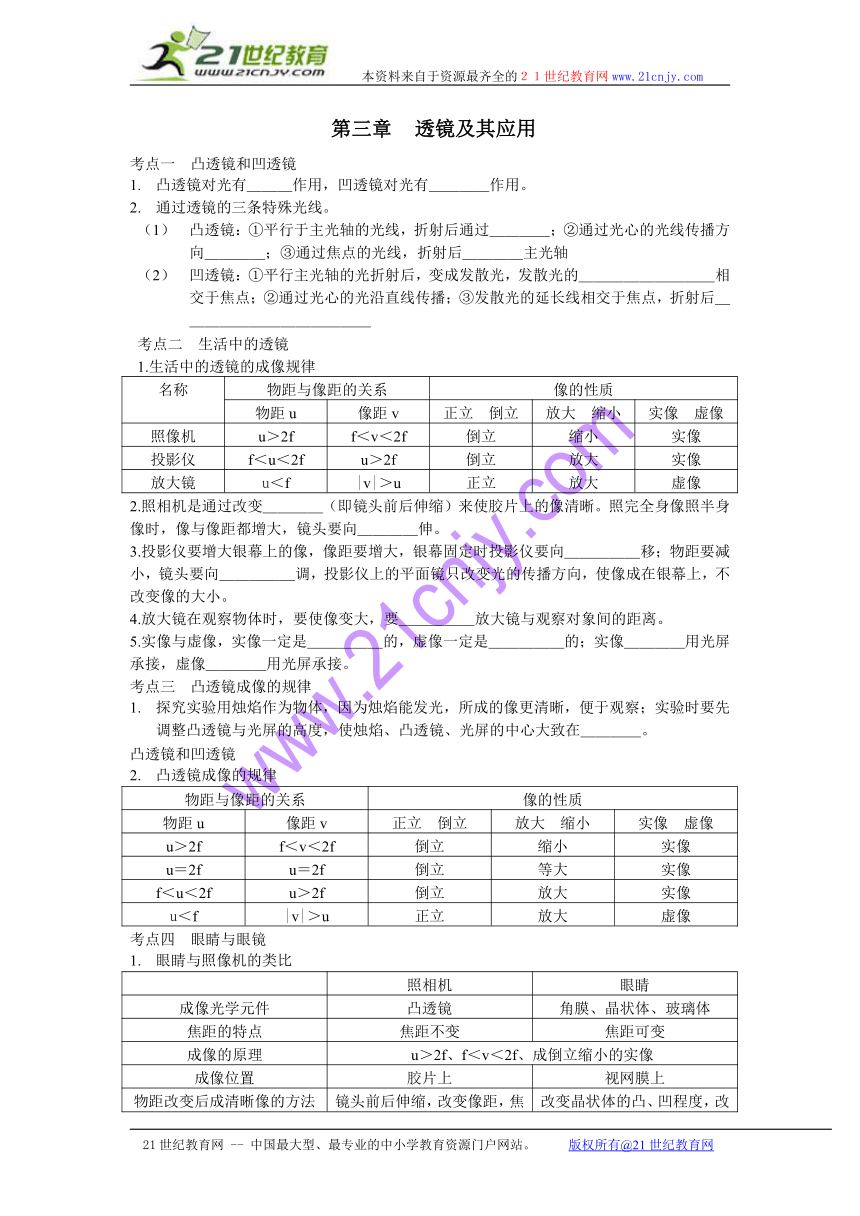

第3章 透镜及其应用
考点一　凸透镜和凹透镜
1. 凸透镜对光有＿＿＿作用，凹透镜对光有＿＿＿＿作用。
2. 通过透镜的三条特殊光线。
（1） 凸透镜：①平行于主光轴的光线，折射后通过＿＿＿＿；②通过光心的光线传播方向＿＿＿＿；③通过焦点的光线，折射后＿＿＿＿主光轴
（2） 凹透镜：①平行主光轴的光折射后，变成发散光，发散光的＿＿＿＿＿＿＿＿＿相交于焦点；②通过光心的光沿直线传播；③发散光的延长线相交于焦点，折射后＿＿＿＿＿＿＿＿＿＿＿＿＿
考点二　生活中的透镜
1.生活中的透镜的成像规律
名称 物距与像距的关系 像的性质
物距u 像距v 正立　倒立 放大　缩小 实像　虚像
照像机 u＞2f f＜v＜2f 倒立 缩小 实像
投影仪 f＜u＜2f u＞2f 倒立 放大 实像
放大镜 u＜f |v|＞u 正立 放大 虚像
2.照相机是通过改变＿＿＿＿（即镜头前后伸缩）来使胶片上的像清晰。照完全身像照半身像时，像与像距都增大，镜头要向＿＿＿＿伸。
3.投影仪要增大银幕上的像，像距要增大，银幕固定时投影仪要向＿＿＿＿＿移；物距要减小，镜头要向＿＿＿＿＿调，投影仪上的平面镜只改变光的传播方向，使像成在银幕上，不改变像的大小。
4.放大镜在观察物体时，要使像变大，要＿＿＿＿＿放大镜与观察对象间的距离。
5.实像与虚像，实像一定是＿＿＿＿＿的，虚像一定是＿＿＿＿＿的；实像＿＿＿＿用光屏承接，虚像＿＿＿＿用光屏承接。
考点三　凸透镜成像的规律
1. 探究实验用烛焰作为物体，因为烛焰能发光，所成的像更清晰，便于观察；实验时要先调整凸透镜与光屏的高度，使烛焰、凸透镜、光屏的中心大致在＿＿＿＿。
凸透镜和凹透镜
2. 凸透镜成像的规律
物距与像距的关系 像的性质
物距u 像距v 正立　倒立 放大　缩小 实像　虚像
u＞2f f＜v＜2f 倒立 缩小 实像
u＝2f u＝2f 倒立 等大 实像
f＜u＜2f u＞2f 倒立 放大 实像
u＜f |v|＞u 正立 放大 虚像
考点四　眼睛与眼镜
1. 眼睛与照像机的类比
照相机 眼睛
成像光学元件 凸透镜 角膜、晶状体、玻璃体
焦距的特点 焦距不变 焦距可变
成像的原理 u＞2f、f＜v＜2f、成倒立缩小的实像
成像位置 胶片上 视网膜上
物距改变后成清晰像的方法 镜头前后伸缩，改变像距，焦距保持不变 改变晶状体的凸、凹程度，改变焦距，像距保持不变
2. 近视眼与远视眼，近视眼的会聚点距离晶状体＿＿＿＿，像成在视网膜的前面；远视眼的会聚点距离晶状体＿＿＿＿，像成在视网膜的后面。
3. 矫正近视眼和远视眼。近视眼对光的会聚作用太强，矫正的方法是先使光线变得发散些，所以要戴＿＿＿＿；远视眼对光的会聚作用太弱，矫正的方法是先使光线变得会聚些，所以要戴＿＿＿＿。
考点五　显微镜和望远镜
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的＿＿＿＿有关，同一个物体，距离越远，视角越小，物体看起来变＿＿＿了。
典例剖析
例1. 小周用图所示的装置“探究凸透镜成像规律”
（1） 调节烛焰，凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在＿＿＿＿。
（2） 小周在图所示位置得到一个清晰的像，老师要求她在凸透镜不动的情况下，在光屏上再成一个更小的实像，小周应当把蜡烛向＿＿＿＿＿移动，同时把光屏向＿＿＿＿移动。
［点拨］（1.）在安装探究凸透镜成像实验的装置时，烛焰、凸透镜和光屏三者中心要在同一高度，目的是使像能成在光屏的中央，否则像有可能不能呈现在光屏上。（2）在物距大于焦距时，要使像减小，必须增大物距，减小像距，所以要得到更小的像，应当把蜡烛向远离凸透镜的方向（左）移动，同时把光屏向靠近凸透镜的方向（左）移动。
［自主解题］
考查目标：通过成像光路图判断近视眼、远视眼，知道矫正方法
例2．人眼的晶状体相当于凸透镜，针对如图所示的成像情况，下列判断正确的是（　　）
A、属于近视眼，应配戴凹透镜
B、属于近视眼，应配戴凸透镜
C、属于远视眼，应配戴凹透镜
D、属于远视眼，应配戴凸透镜
［点拨］像成在视网膜的前面了，距离晶状体太近，是近视眼。要减弱晶状体对光的会聚作用，使光线发散些，才能使像成在视网膜上，应配戴凹透镜，像没有成在视网膜上时，像距离晶状体太近是近视眼，矫正的办法是先使光线发散些，所以要戴凹透镜；像距离晶状体太远是远，矫正的办法是先使光线变得会聚些，所以要戴凸透镜。
