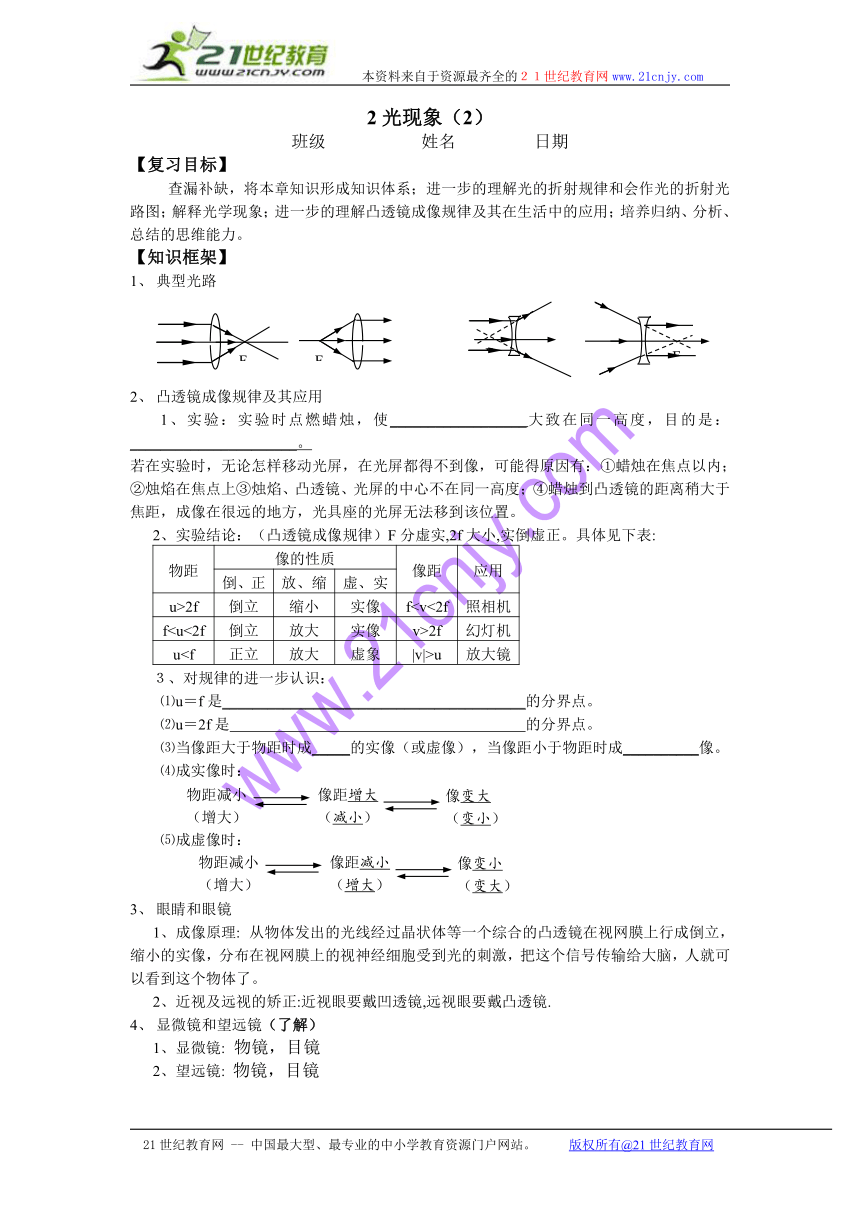

2光现象（2）
班级 姓名 日期
【复习目标】
查漏补缺，将本章知识形成知识体系；进一步的理解光的折射规律和会作光的折射光路图；解释光学现象；进一步的理解凸透镜成像规律及其在生活中的应用；培养归纳、分析、总结的思维能力。
【知识框架】
1、 典型光路
2、 凸透镜成像规律及其应用
1、实验：实验时点燃蜡烛，使__________________大致在同一高度，目的是：______________________。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
2、实验结论：（凸透镜成像规律）F分虚实,2f大小,实倒虚正。具体见下表:
物距 像的性质 像距 应用
倒、正 放、缩 虚、实
u>2f 倒立 缩小 实像 ff2f 幻灯机
uu 放大镜
３、对规律的进一步认识：
⑴u＝f是________________________________________的分界点。
⑵u＝2f是 的分界点。
⑶当像距大于物距时成_____的实像（或虚像），当像距小于物距时成__________像。
⑷成实像时：
⑸成虚像时：
3、 眼睛和眼镜
1、成像原理: 从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立，缩小的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。
2、近视及远视的矫正:近视眼要戴凹透镜,远视眼要戴凸透镜.
4、 显微镜和望远镜（了解）
1、显微镜: 物镜，目镜
2、望远镜: 物镜，目镜
、

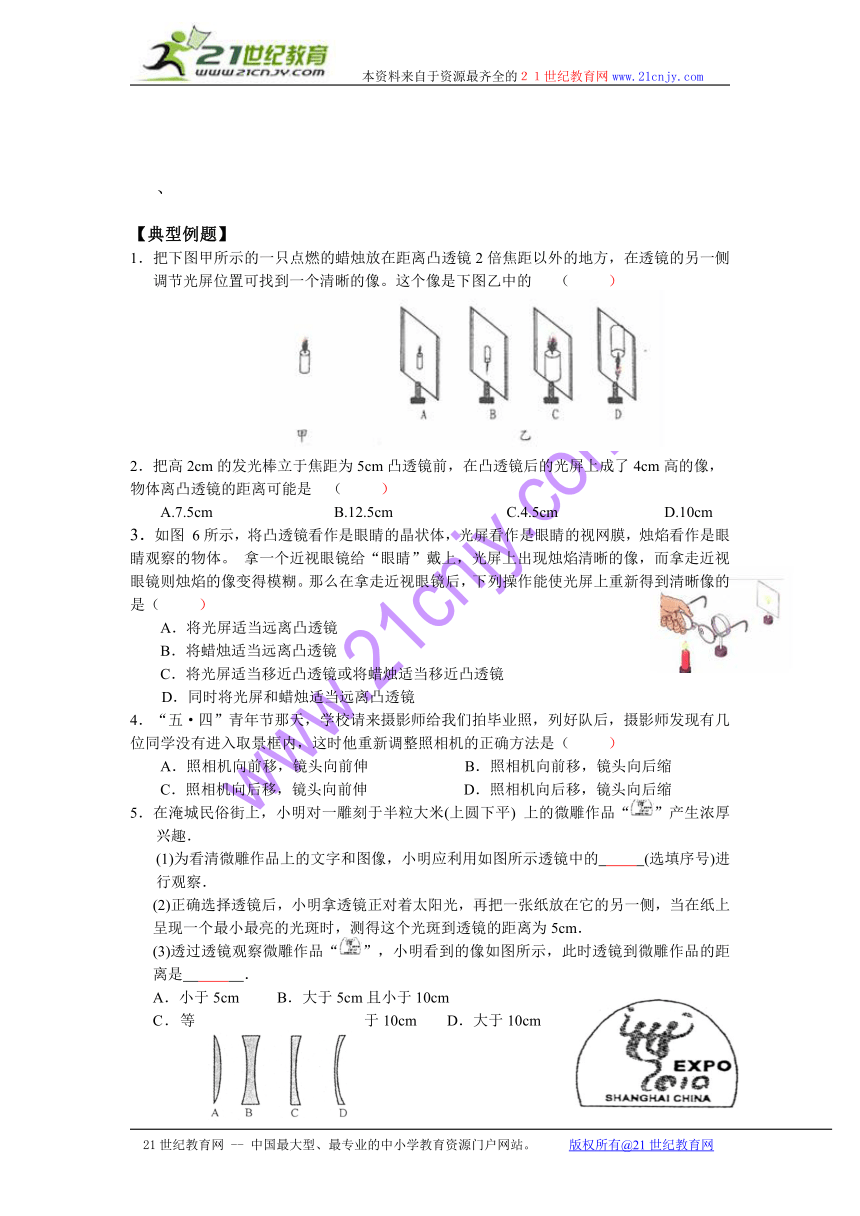

【典型例题】
1．把下图甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是下图乙中的 （ ）
2．把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是 （ ）
A.7.5cm B.12.5cm C.4.5cm D.10cm
3．如图 6所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体。 拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是（ ）
A．将光屏适当远离凸透镜
B．将蜡烛适当远离凸透镜
C．将光屏适当移近凸透镜或将蜡烛适当移近凸透镜
D．同时将光屏和蜡烛适当远离凸透镜
4．“五·四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是（ ）
A．照相机向前移，镜头向前伸 B．照相机向前移，镜头向后缩
C．照相机向后移，镜头向前伸 D．照相机向后移，镜头向后缩
5．在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“”产生浓厚兴趣．
(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的 (选填序号)进行观察．
(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5cm．
(3)透过透镜观察微雕作品“”，小明看到的像如图所示，此时透镜到微雕作品的距离是 ．
A．小于5cm B．大于5cm且小于10cm
C．等于10cm D．大于10cm
21世纪教育网 ( http: / / www.21cnjy.com / )
【当堂检测】
1．在“凸透镜成像规律”实验中，某同学进行了如下两个探究：
（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如下表。
分析表中数据可知，保持物距不变时，焦距越大，则所成实像的像距越 (选填：“大”或“小”)。
（2）该同学用若干个发光二极管组成形状如“E”的发光物体，如图15甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm时,在光屏上成的像如图15乙所示, 则他选用的是三个透镜中焦距为 cm的凸透镜；如果只将“E”，换成“R”，并在同一位置观察，光屏上成的像应是图15丙中的 (填数字序号)。
2.小强看远处的某点时，其光路如图4所示，则下列说法正确的是（ ）
A．小强的眼睛是近视眼，应配凸透镜做成的眼镜
B．小强的眼睛是近视眼，应配凹透镜做成的眼镜
C．小强的眼睛是远视眼，应配凸透镜做成的眼镜
D．小强的眼睛正常，无须配戴眼镜
3．如图6所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（ ）
A．幻灯机是根据物体放在c点时的成像特点制成的
B．照相机是根据物体放在d点时的成像特点制成的
C．使用放大镜时的成像情况与物体放在a点时的成像情况相似
D．人眼看物体时的成像情况与物体放在F点时的成像情况相似
4．放电影时，电影胶片上的图案经凸透镜在银幕上成的是（ ）
A、倒立、放大的虚像 B、正立、放大的实像
C、正立、放大的虚像 D、倒立、放大的实像
5．光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用。下列说法不符合实际的是（ ）
A．近视眼镜利用了凹透镜对光线的发散作用
B．照相时，被照者应站在距镜头二位焦距以外
C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用
6．如图所示，小明用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验．
(1)凸透镜的焦距是10cm，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、 的实像。在照相机和投影仪中，成像情况与此类似的是 .
(2)实验中，蜡烛越烧越短，光屏上烛焰的像 (选填“向上”、“向下”或“不”)移动
F
F
F
F
物距减小
（增大）
像距增大
（减小）
像变大
（变小）
物距减小
（增大）
像距减小
（增大）
像变小
（变大）
甲 乙 丙
① ② ③ ④
图4
