探究串、并联电路中的电压课件(共33张PPT)

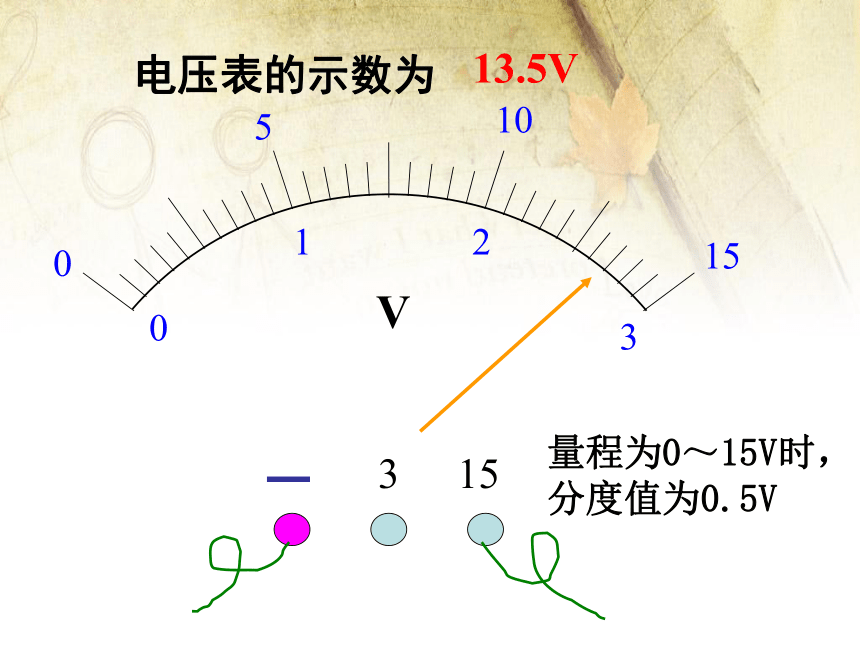

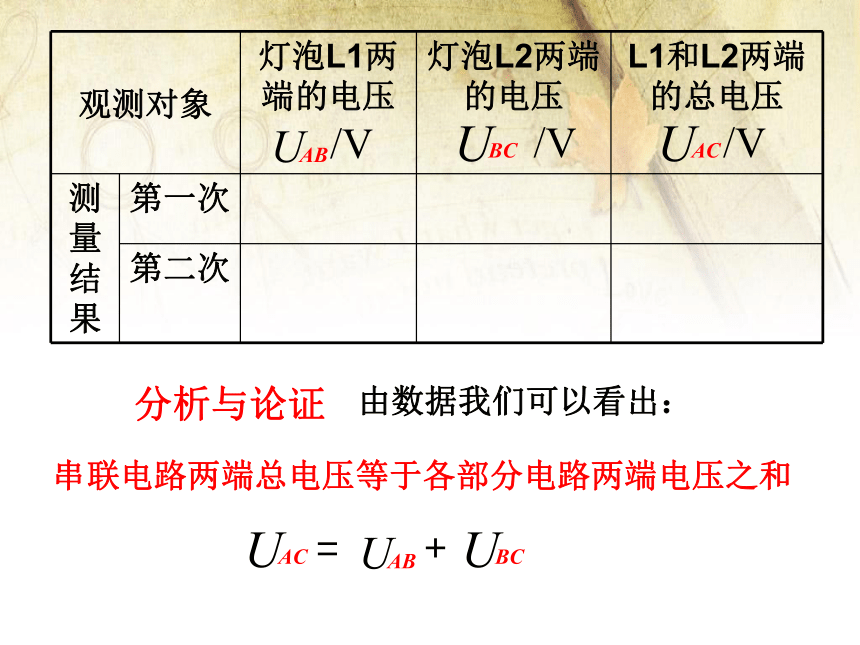

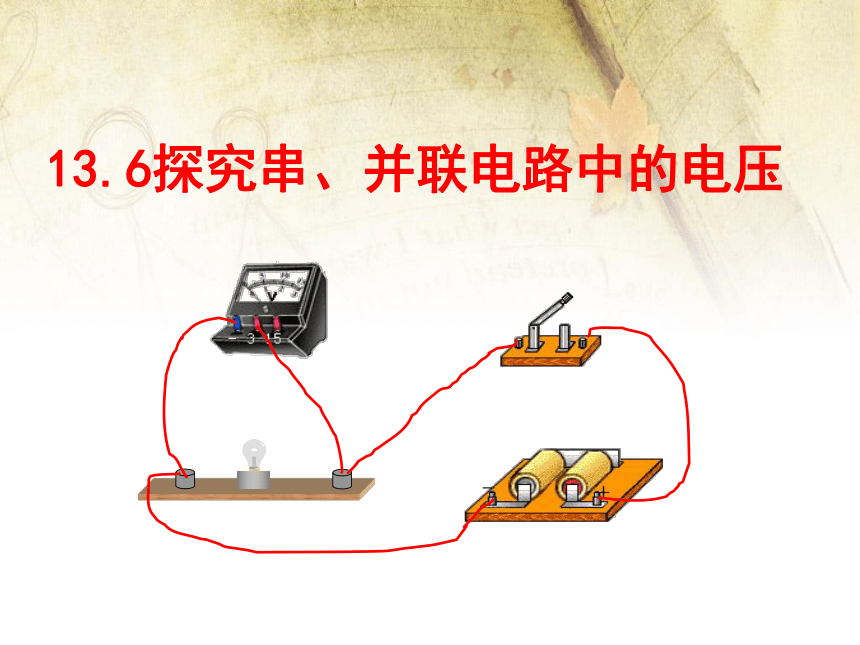

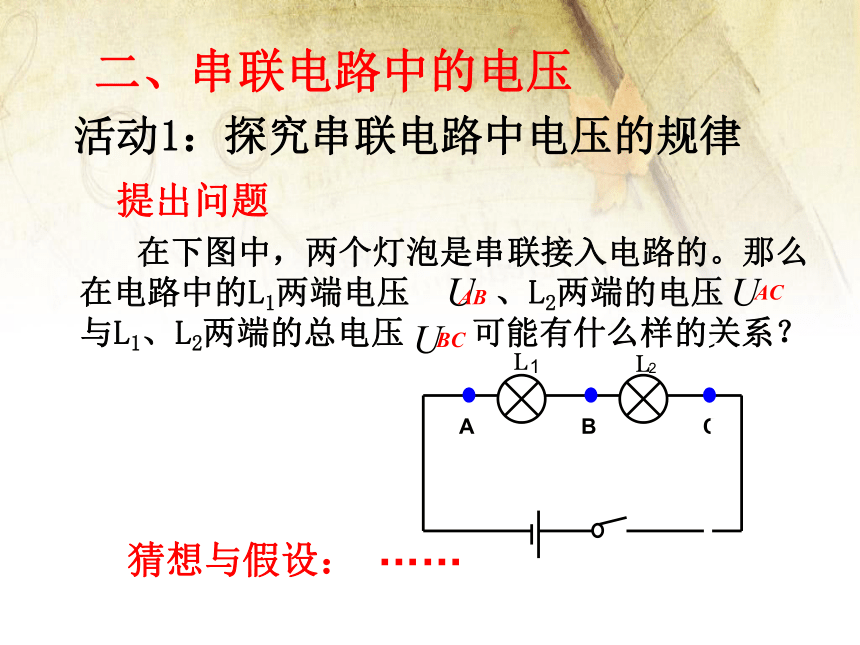

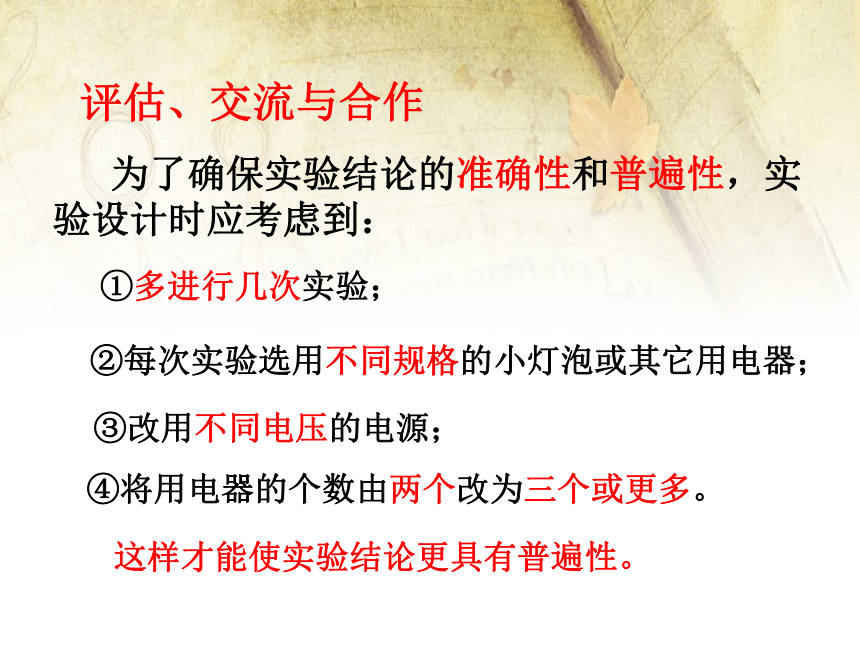

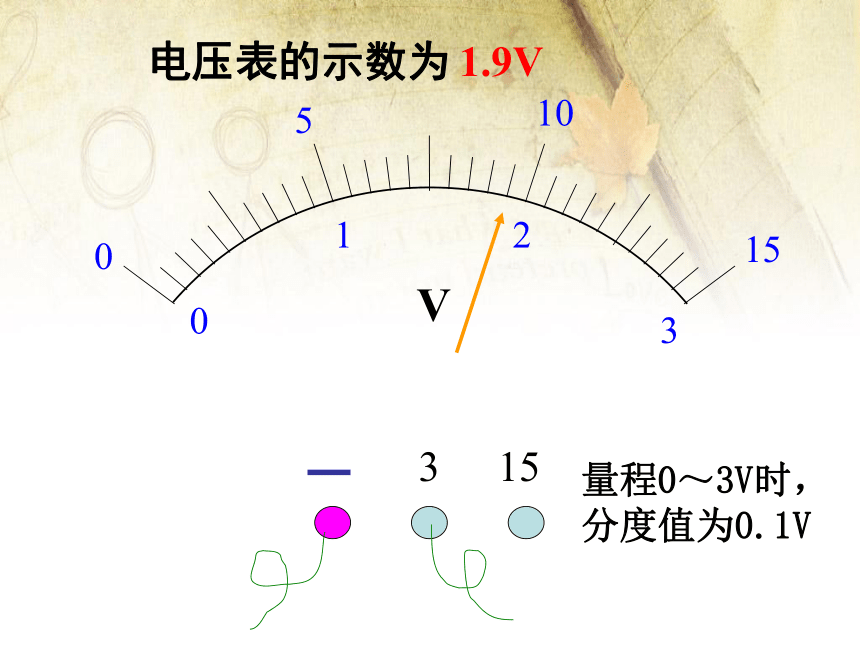

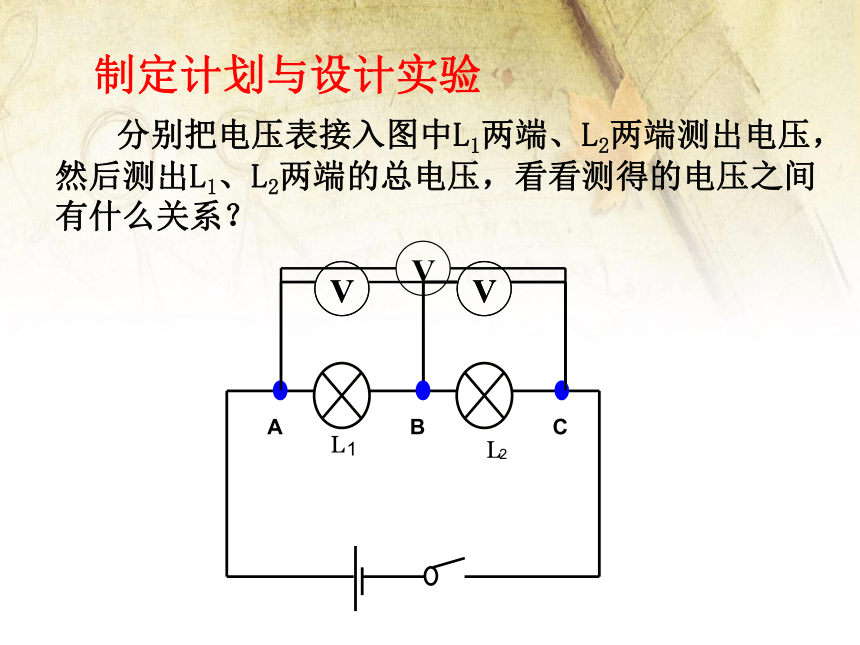

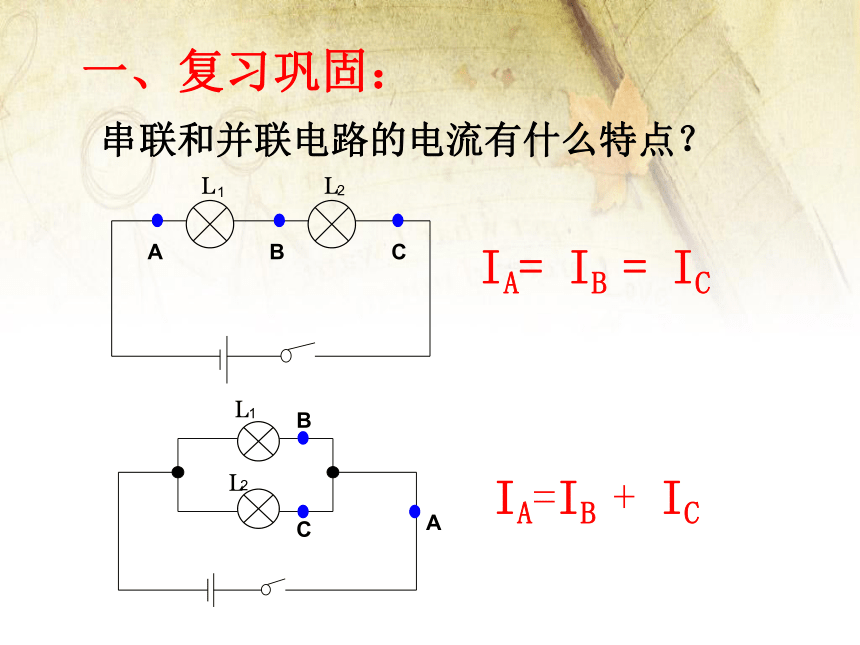

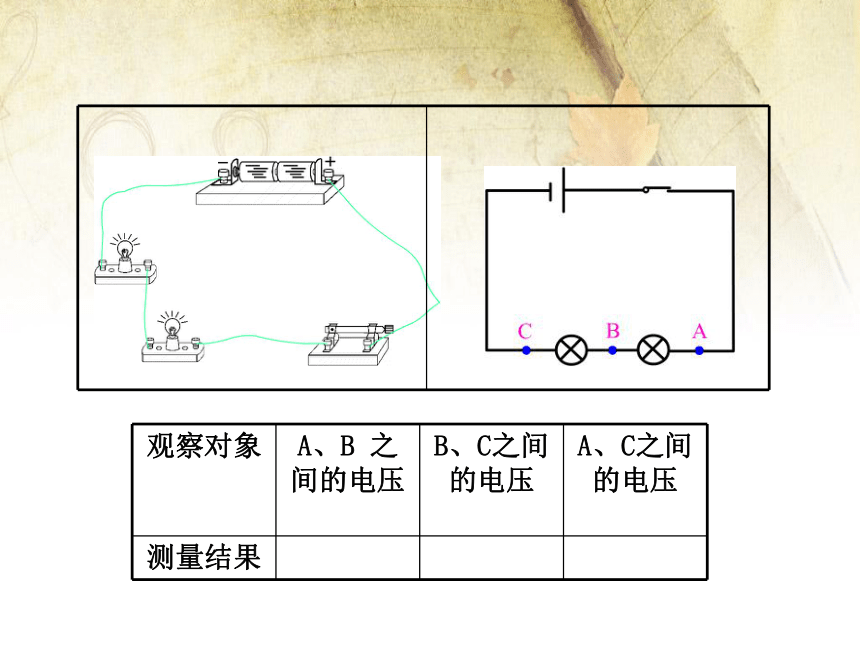

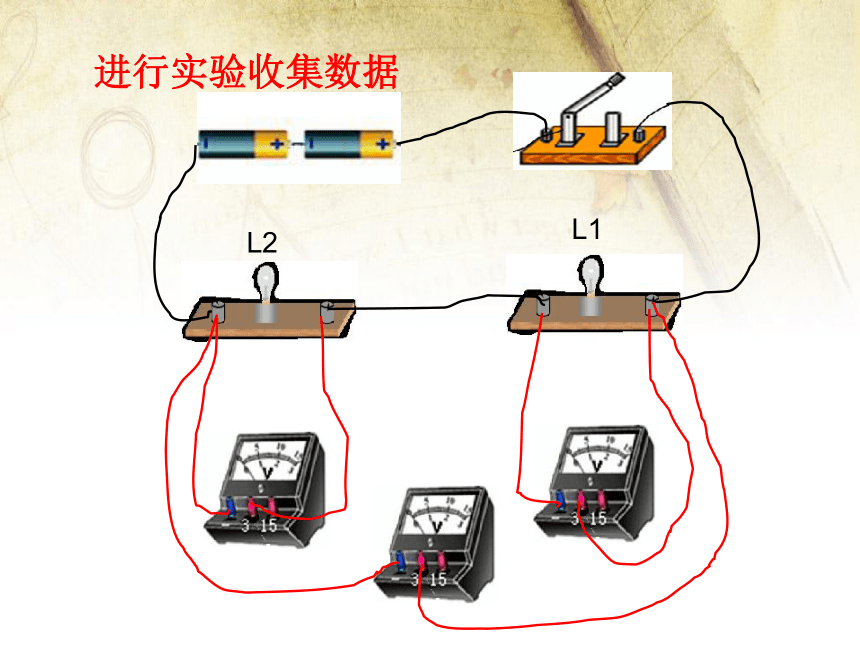

课件33张PPT。13.6探究串、并联电路中的电压IA= IB = IC 一、复习巩固：IA=IB + IC串联和并联电路的电流有什么特点？量程0～3V时，分度值为0.1V 电压表的示数为 1.9V电压表的示数为13.5V量程为0～15V时，分度值为0.5VACBC产生的水压与A和B产生的水压有什么关系？知识迁移：ABA产生的水压与B产生的水压有什么关系？ 在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 、L2两端的电压 与L1、L2两端的总电压 可能有什么样的关系？……活动1：探究串联电路中电压的规律二、串联电路中的电压 提出问题猜想与假设： 分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？制定计划与设计实验L1L2进行实验收集数据由数据我们可以看出：串联电路两端总电压等于各部分电路两端电压之和=+/V/V/V分析与论证评估、交流与合作 为了确保实验结论的准确性和普遍性，实验设计时应考虑到：①多进行几次实验；②每次实验选用不同规格的小灯泡或其它用电器； ③改用不同电压的电源； ④将用电器的个数由两个改为三个或更多。这样才能使实验结论更具有普遍性。 在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？……活动2：探究并联电路中电压的规律三、并联电路中的电压提出问题猜想与假设 分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？制定计划与设计实验L1L2进行实验收集数据由数据我们可以看出：并联电路两端总电压等于各支路两端的电压/V/V/V==评估、交流与合作分析与论证V电路分析L1L2SV这个电路是串联电路还是并联电路？S 分析电路时可把电压表当作开路，电流表当作通路。 分析得出：灯L1和L2是串联关系，电流表测电路电流，电压表V1测L1的电压，电压表V2测L2的电压。判断下列电压表的连接是否正确判断下列电压表的连接是否正确 判断下面的电压表测的是谁的电压？L1L2小灯泡不发光
电压表有示数,
示数约为电源电压 V③电流表无示数 当电压表和用电器、电流表串联时 1、如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？12==-14V-8V=6V解：答：电压表V2的示数是6V。课堂练习 2、如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A 1V、2V B 1V、1V
C 2V、1V D 无法确定C 4、一种节日小彩灯是由多个小灯泡串联而成的，若每个彩灯上标注的正常工作电压是12V，则应将 个彩灯 （填“串”或“并”）联接在家庭电路两端。 19串 3、若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电为? ? ? ??V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为? ? ? ? ??V。11110 5、在图6-15所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）ABCDD 6、如图电路中当闭合开关后，电路正常工作，两只电压表指针位置如右图，则L1、L2两端的电压分别是（ ）L2A、4.8V 1.2V B、6V 1.2V
C、1.2V 6V D、1.2V 4.8VA 7、如图.当开关闭合后，用电压表测a、b两点间电压时示数为15V，测得a、c间电压为11V，测得b、d间电压为9V，则L1 、L2、L3两端电压分别为（ ）A、4V，5V，6V
B、6V，5V，4V
C、11V，20V，9V
D、5V，4V，6VA 8、如图两盏相同的灯泡在电路闭合后都能正常发光，过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是 （ ）A、L1灯丝断了
B、L2灯丝断了
C、L1灯短路
D、L2灯短路L1L2A 9、如图当S闭合时，V1示数为8V，V2示数为10V，若电源电压为12V，则L2两端电压是多少？ 10、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( ) B A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表。 1、串联电路两端总电压等于各部分电路两端电压之和。=+ 2、并联电路两端总电压等于各支路两端的电压。==表达式为：表达式为：课堂小结
