高二月考试卷
物理试题
一、单项选择题（12×5＝60分），将答案涂答题卡上。
1．关于电磁感应现象，下列说法中正确的是( )
（A）只要有磁通量穿过电路，电路中就有感应电流
（B）只要闭合电路在做切割磁感线运动，电路中就有感应电流
（C）只要穿过闭合电路的磁通量足够大，电路中就有感应电流
（D）只要穿过闭合电路的磁通量发生变化，电路中就有感应电流
2．如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同方向如图的电流，要使由四根直导线所围成的面积内的磁通量增加，则应切断哪一根导线中的电流
（A）切断i1 （B）切断i2 （C）切断i3 （D）切断i4
3．闭合电路中感应电动势的大小跟：
(A)穿过这一电路的磁通量成正比 (B)穿过这一电路的磁通量的变化量成正比
(C)穿过这一电路的磁通量变化率成正比
(D)穿过这一电路的磁通量的大小有关，跟磁通量的变化量无关。
4．如图所示，一有限范围的匀强磁场，宽度为d，将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，若d>l，则在线框中不产生感应电流的时间应等于
（A）d/v （B）(d–l)/v （C）l/v （D）(d–2l)/v
5．如图所示，一宽为40cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度=20cm/s通过宽为20cm的磁场区域.在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t=0，在下列图线中，正确反映感应电流强度随时间变化规律的是（规定逆时针电流为正）

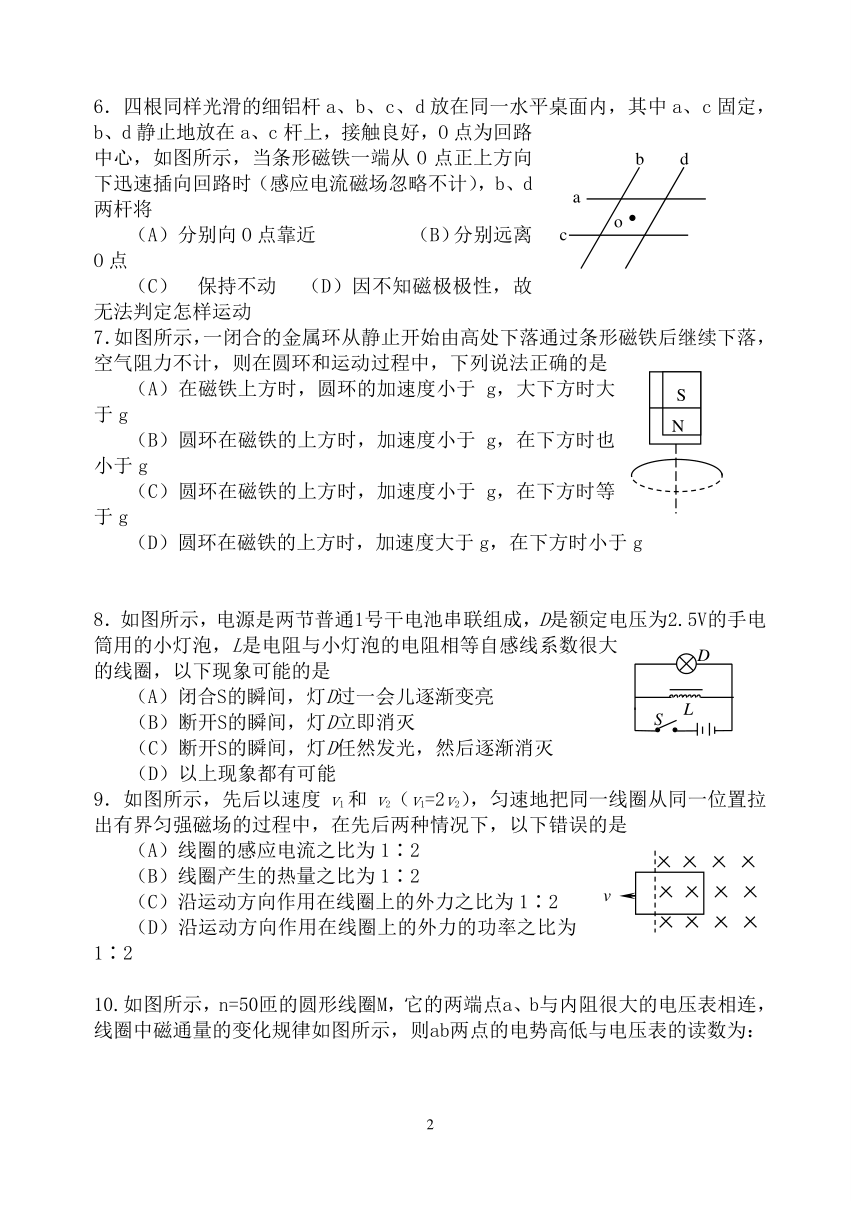

6．四根同样光滑的细铝杆a、b、c、d放在同一水平桌面内，其中a、c固定，b、d静止地放在a、c杆上，接触良好，O点为回路中心，如图所示，当条形磁铁一端从O点正上方向下迅速插向回路时（感应电流磁场忽略不计），b、d两杆将
（A）分别向O点靠近 （B）分别远离O点
（C） 保持不动 （D）因不知磁极极性，故无法判定怎样运动
7．如图所示，一闭合的金属环从静止开始由高处下落通过条形磁铁后继续下落，空气阻力不计，则在圆环和运动过程中，下列说法正确的是
（A）在磁铁上方时，圆环的加速度小于g，大下方时大于g
（B）圆环在磁铁的上方时，加速度小于g，在下方时也小于g
（C）圆环在磁铁的上方时，加速度小于g，在下方时等于g
（D）圆环在磁铁的上方时，加速度大于g，在下方时小于g
8．如图所示，电源是两节普通1号干电池串联组成，D是额定电压为2.5V的手电筒用的小灯泡，L是电阻与小灯泡的电阻相等自感线系数很大的线圈，以下现象可能的是
（A）闭合S的瞬间，灯D过一会儿逐渐变亮
（B）断开S的瞬间，灯D立即消灭
（C）断开S的瞬间，灯D任然发光，然后逐渐消灭
（D）以上现象都有可能
9．如图所示，先后以速度v1和v2（v1=2v2），匀速地把同一线圈从同一位置拉出有界匀强磁场的过程中，在先后两种情况下，以下错误的是
（A）线圈的感应电流之比为1∶2
（B）线圈产生的热量之比为1∶2
（C）沿运动方向作用在线圈上的外力之比为1∶2
（D）沿运动方向作用在线圈上的外力的功率之比为1∶2
10.如图所示，n=50匝的圆形线圈M，它的两端点a、b与内阻很大的电压表相连，线圈中磁通量的变化规律如图所示，则ab两点的电势高低与电压表的读数为：
（A）＞，20V
（B）＞，100V
（C）＜，20V （D）＜，100V
11.一个面积S=4×10m、匝数n=100匝的线圈，放在匀强磁场中，磁场方向垂直平面，磁感应强度的大小随时间变化规律如图3所示，由图可知：
在开始2秒内穿过线圈的磁通量的变化率等于2Wb/s
（B） 在开始2秒内穿过线圈的磁通量的变化量等于零
（C） 在开始2秒内线圈中产生的感应电动势等于8V
（D） 在第3秒末感应电动势为零
12.如图所示，匀强磁场方向垂直纸面向里，导体棒AB在金属框上向右运动；以下说法正确的是：
AB中无电流
（B) AB中有电流，方向由A向B
(C) AB中有电流，方向由B向A
（D） AB中有电流，方向时而由A向B，时而由B向A
二、填空题
13、(4分0发生电磁感应时产生感应电流的条件是：
(6分）电磁感应中产生的感应电流具有这样的方向，即 的磁场总是 引起感应电流的 的变化。
15、（4分）自感线圈的自感系数当线圈的圈数增加时自感系数L （填“大”或“小”）；没有铁芯时的自感系数比有时要 （填“大”或“小”）。
三、计算题
16．（10分）如图所示，在磁感应强度为0.4 T的匀强磁
场中，让长为0.5 m、电阻为0.1 Ω的导体棒ab在金
属框上以10 m/s的速度向右匀速滑动，电阻R1＝6 Ω，
R2＝4 Ω，其他导线上的电阻可忽略不计．求：
(1)ab棒中的电流大小与方向；
(2)为使ab棒匀速运动，外力的大小和方向。
17、（16分）如图所示，一个质量为m=0.01kg，边长L=0.1m，电阻R=0.4Ω的正方形导体线框abcd，从高h=0.8m的高处由静止自由下落，下落时线框平面始终在竖直平面内，且保持与水平磁场方向垂直，当线框下边bc刚一进入下方的有界匀强磁场时，恰好做匀速运动（g=10m/s）
（1）磁场的磁感应强度B的大小
(2)如果线圈的下边bc通过磁场所经历的时间为t=0.125s，求磁场的宽度。
（3）在线圈的bc边进入磁场到bc边即将从磁场下边穿出
的过程中线圈中产生的热量。
高二月考试卷
物理答题卷
选择题
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
提空题
13
14 ； 15
计算题
16、
17
i4
i3
i1
i2
d
v
t/s
1
2
3
4
5
0
i
t/s
1
2
3
4
5
0
i
t/s
1
2
3
4
5
0
i
t/s
1
2
3
4
5
0
i
A
B
C
D
× ×
× ×
× ×
× ×
v
a
c
d
b
o
N
S
D
L
S
v
姓名 考号 班级
