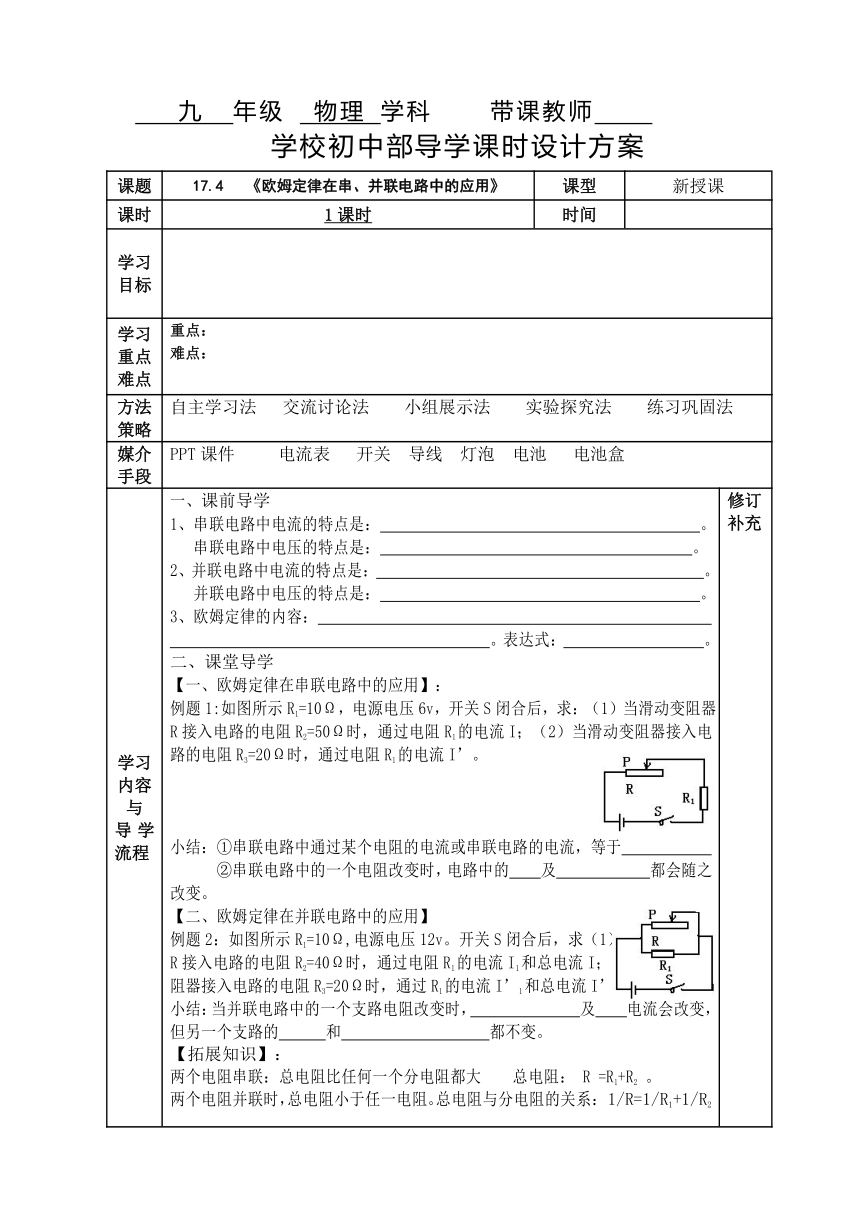

17.4欧姆定律在串、并联电路中的应用学案

九 年级 物理 学科 带课教师
学校初中部导学课时设计方案
课题
17.4 《欧姆定律在串、并联电路中的应用》
课型
新授课
课时
1课时
时间
学习目标
学习重点
难点
重点：
难点：
方法
策略
自主学习法 交流讨论法 小组展示法 实验探究法 练习巩固法
媒介
手段
PPT课件 电流表 开关 导线 灯泡 电池 电池盒
学习内容与
导学流程
一、课前导学
1、串联电路中电流的特点是： 。
串联电路中电压的特点是： 。
2、并联电路中电流的特点是： 。
并联电路中电压的特点是： 。
3、欧姆定律的内容：
。表达式： 。
课堂导学
【一、欧姆定律在串联电路中的应用】：
例题1:如图所示R1=10Ω，电源电压6v，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’。
小结：①串联电路中通过某个电阻的电流或串联电路的电流，等于
②串联电路中的一个电阻改变时，电路中的 及 都会随之改变。
【二、欧姆定律在并联电路中的应用】
例题2：如图所示R1=10Ω,电源电压12v。开关S闭合后，求（1）当滑动变阻器R接入电路的电阻R2=40Ω时，通过电阻R1的电流I1和总电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过R1的电流I’1和总电流I’。
小结：当并联电路中的一个支路电阻改变时， 及 电流会改变，但另一个支路的 和 都不变。
【拓展知识】：
两个电阻串联：总电阻比任何一个分电阻都大 总电阻： R =R1+R2 。
两个电阻并联时，总电阻小于任一电阻。总电阻与分电阻的关系： 1/R=1/R1+1/R2
修订补充
学习内容与
导学流程
【小组交流、合作探究】
如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？
二、“堂堂清”过关
1、电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。则总电阻为 Ω，通过R1的电流为 A，R2的电压 V。
2、把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为 V，干路中的总电流为 A。
3、一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1 V，则3Ω电阻两端电压是 V，通过3Ω电阻的电流是 A。
4、两导体电阻R1=10Ω，R2=1Ω，并联起来使用时并联总电阻R的阻值范围 （ ）
大于10Ω B．在1Ω与10Ω之间 C．小于1Ω D．无法确定。
5、如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V特, 则L1的电阻是多少？
6、如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为6 V电路中，当滑片P由最左端滑到最右端时，电压表示数由6 V变化为1.2 V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？
修订补充
板书
设计
或
知识
导图
教
后
感
检查时间
检查次数
检查结果
