电压与电压表的使用

(共25张PPT)
第四节 电压
和电压表的使用

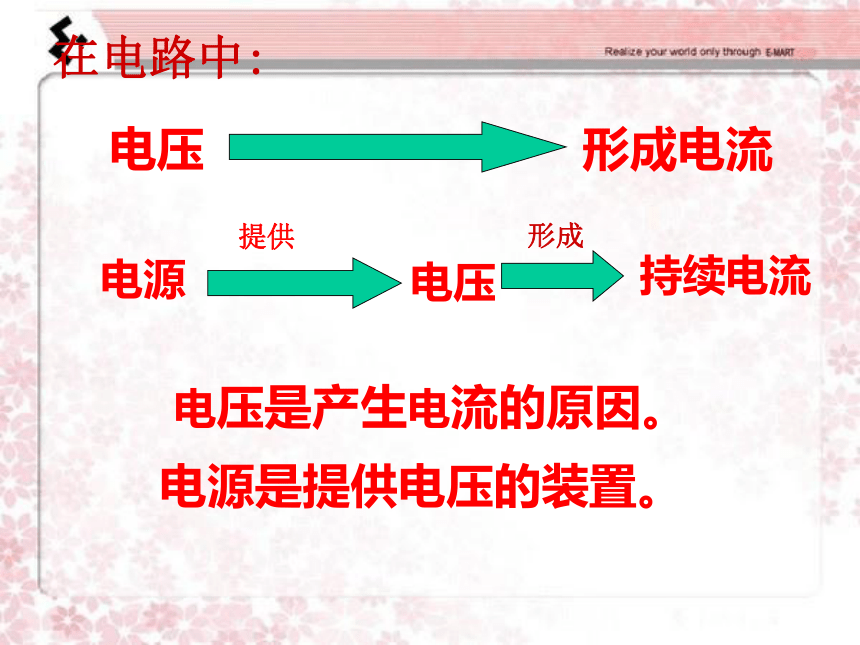

电压
形成电流
电源
提供
电压
电源是提供电压的装置。
电压是产生电流的原因。
持续电流
形成
在电路中:

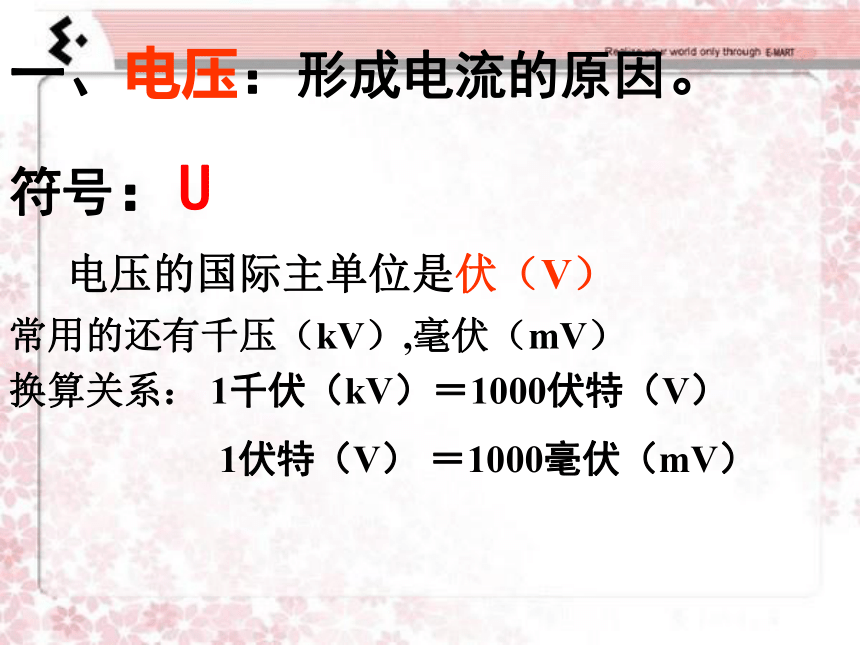

一、电压：形成电流的原因。
符号：U
电压的国际主单位是伏（V）
常用的还有千压（kV）,毫伏（mV）
换算关系： 1千伏（kV）＝1000伏特（V）
1伏特（V） ＝1000毫伏（mV）
身边的电压值

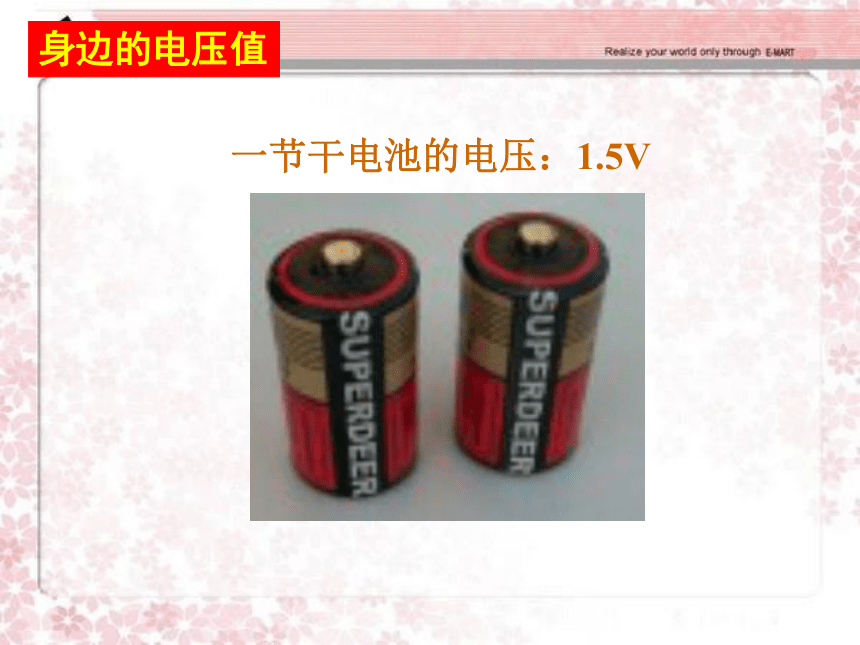

一节干电池的电压：1.5V

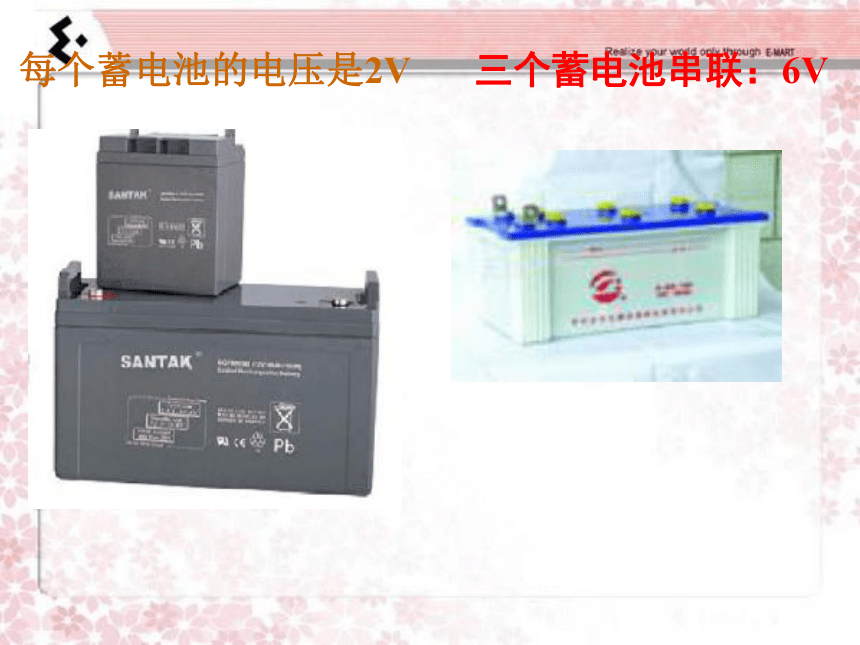

每个蓄电池的电压是2V
三个蓄电池串联：6V

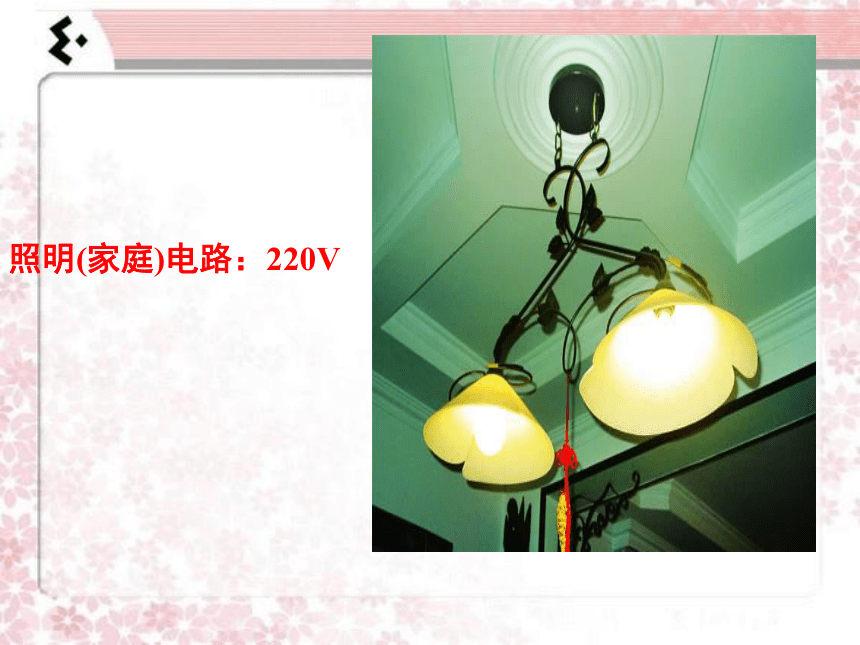

照明(家庭)电路：220V
闪电的电压104-109V

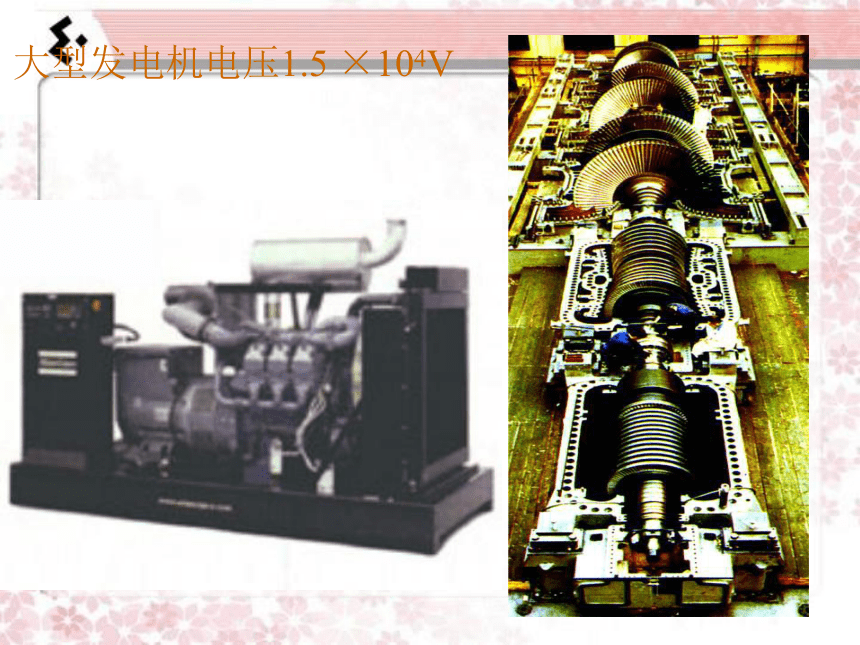

大型发电机电压1.5 ×104V
几种常见的电压值：
一节干电池：1.5V
一个蓄电池：2V
家庭（照明）电路：220V
安全电压：不高于36V
动力电压：380V
身边的电压值
观察电压表
外观：
接线柱：
量程：
分度值：
观察电压表的量程与分度值
量程
0—15V
0—3V
分度值
0.5V
0.1V
大量程
小量程
0.9伏
电压表的读数
4.5伏
11.5伏
2.3伏
2.3伏
1.4伏

电压表的使用说明
①使用前先调零
②电压表的连接方式：并联在电路中
③电压表“＋”、“－”接线柱的连接方法：让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表。
④电压表量程的选择：待测电压值不能超过
电压表的量程
⑤电压表可以直接连接在电源两极上。
判断下列电压表的连接是否正确
判断下列电压表分别测的是谁的电压？
L1
L2
L1
L2
V1
V2
L1
L2
仪
表
电
流
表
电
压
表
元
件
符
号
使用规则
接
法
接线
柱接法
量程
能否直
接连到
电源两
极上
学生用表
量
程
最小
刻度
读
数
V
A
串
联
并
联
电流
从“+”
进从
“-”出
电流
从“+”
进从
“-”出
电流不能
超过表的
量程，先
要试触
电压不能
超过表的
量程，先
要试触
不能
能
0-
0.6A
0.02A
0-
3A
0.1A
0-
3V
0.1V
0-
15V
0.5V
先看
量程
再读
先看
量程
再读
小结：电压表和电流表的异同:
如图５所示的电路图中，能用电压表正确测出灯L2两端电压的是（　　）
D
4.图13中电表的示数分别为：
甲图___________，乙图___________。
0.7A
12.5V
5、电路中形成持续电流的条件是：
1、 ____________________
2、 ____________________
有电源
电路是闭合的
要测量L2两端的电压，应该怎样连接？
