【湖南师大附中内部资料】高中物理选修3精美可编辑课件：1.6 电势差和电场强度的关系

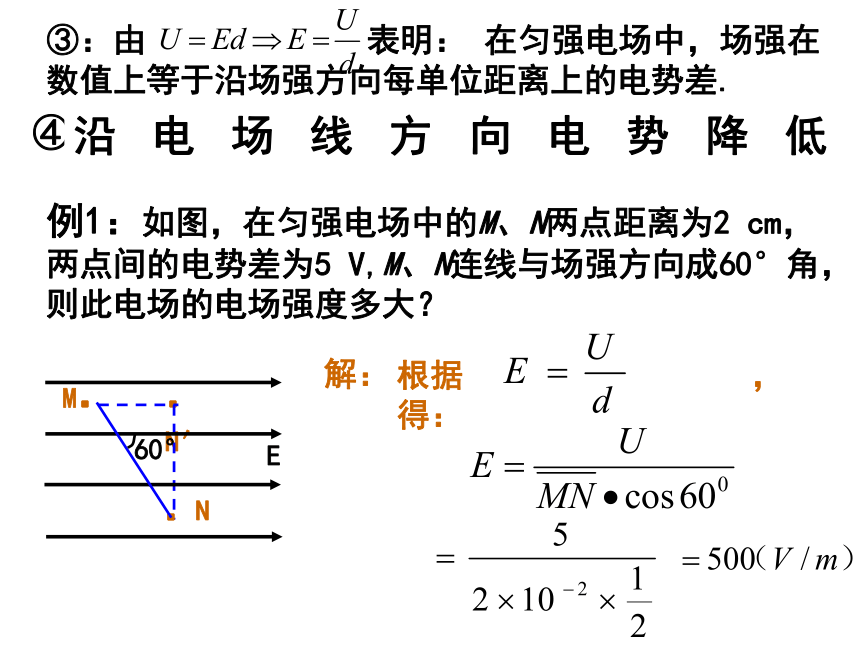

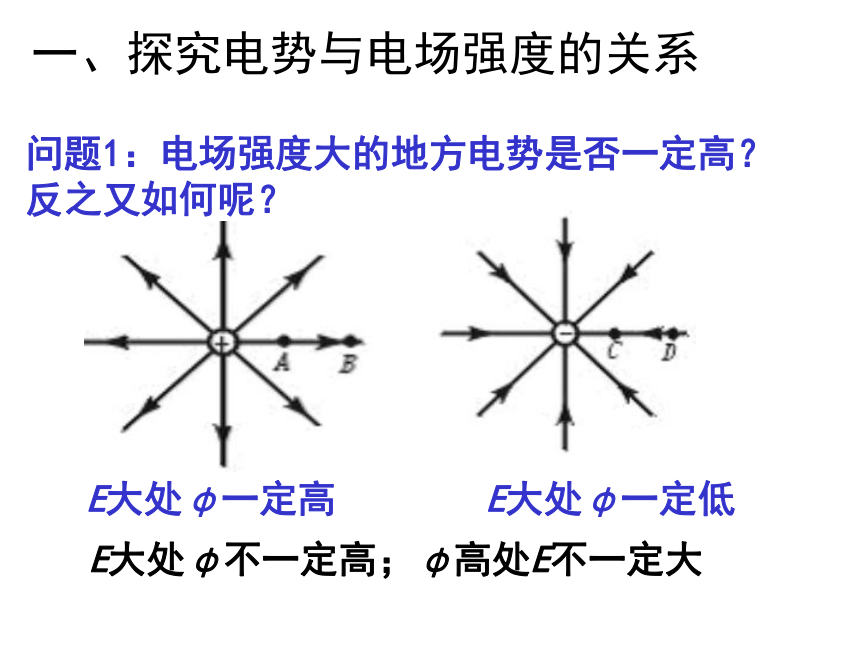

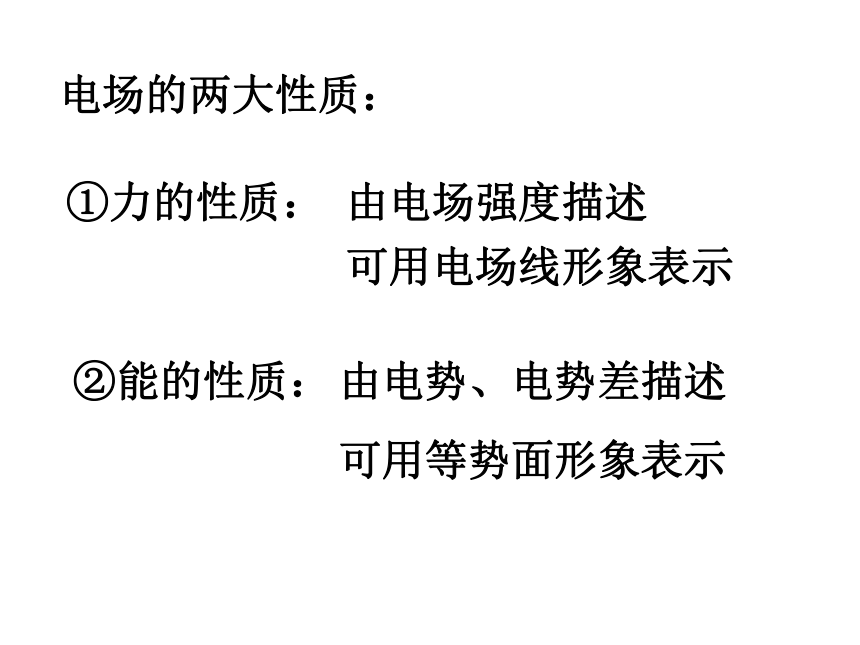

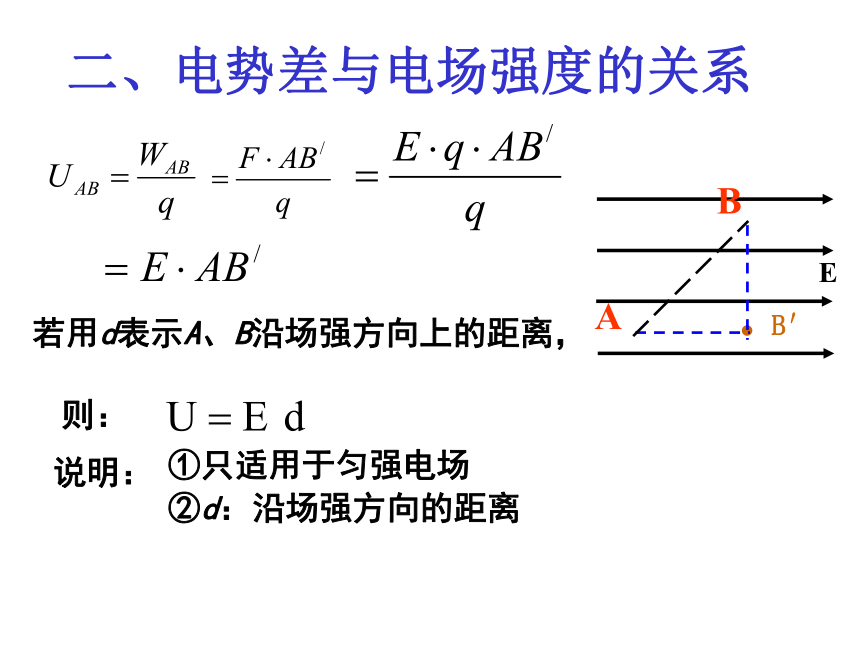

课件11张PPT。第6节电势差与电场强度的关系湖南师大附中: 邱建忠电场的两大性质： ①力的性质： ②能的性质： 由电场强度描述 可用电场线形象表示 由电势、电势差描述 可用等势面形象表示 一、探究电势与电场强度的关系问题1：电场强度大的地方电势是否一定高？反之又如何呢？ E大处φ一定高 E大处φ一定低E大处φ不一定高；φ高处E不一定大 二、电势差与电场强度的关系若用d表示A、B沿场强方向上的距离， 则：说明：①只适用于匀强电场 ②d：沿场强方向的距离 AB解：根据 ，得： ③：由 表明： 在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差. ④电场强度的方向是电势降低最快的方向.沿电场线方向电势降低巩固练习：
1.下列说法正确的是: ( )
A.任意两点间的电势差等于场强和这两点距离的乘积.
B.沿电场线方向,任何相同距离上的电势降落可能相等。
C.电势减小的方向必为场强的方向。
D.在相同距离的两点上,电势差大的其场强也大.
证明1V/m=1N/C------- ============ ----------- =======
---------- ==== ------1伏1米U=W/q1焦/库1米W=FS1牛米1库米1牛1库例2、两块相同的金属板A、B水平地平行放置，两板的正对面相距30cm，A、B板分别跟电源的正、负极相连接，电源的电压为60V，如图所示，求：
（1）两板间电场的场强的大小和方向。
（2）若A板接地，则B板电势为多大？
（3）若C点离A板的距离
10cm,D点离B板的距离为
15cm,则C、D两点间的电
势差为多少1、如图，a、b、c是一条电场线上的三个点，电场线的方向由a到c, a、b间的距离等于b、c间的距离。用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和场强。下列哪个正确？ A.φa＞φb＞φc B. Ea＞Eb＞Ec
C.φa－φb=φb－φc D. Ea=Eb=Ec 课堂练习： a b c E√电势差和电场强度的区别电场强度电势差物理意义描述电场力的特征描述电场能的特征矢（标）量物理公式单位E=F/qU=W/q矢量标量V/mV第6节　　 电势差与电场强度的关系一、电势与电场强度的关系E大处φ不一定高；φ高处E也不一定大 无直接关系 E为零处φ不一定为零，φ为零处E不一定为零 二、电势差与电场强度的关系 三、比较Ｅ＝Ｆ／q　
E=U/d
的适应条件
