【湖南师大附中内部资料】高中物理选修3精美可编辑课件：1.9带电粒子在电

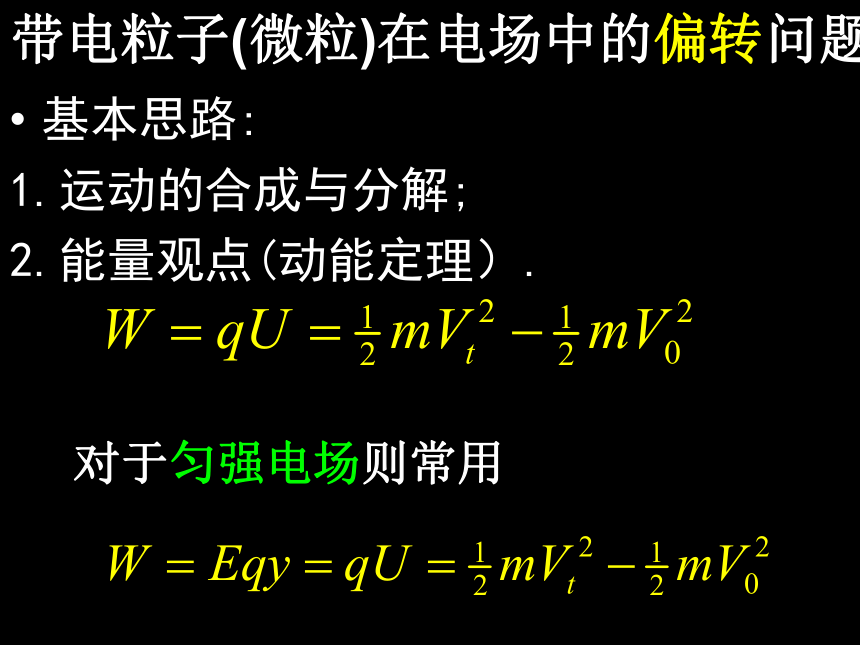

课件18张PPT。1.9带电粒子在电场中的运动3湖南师大附中:邱建忠带电粒子(微粒)在电场中的偏转问题基本思路:
1.运动的合成与分解;

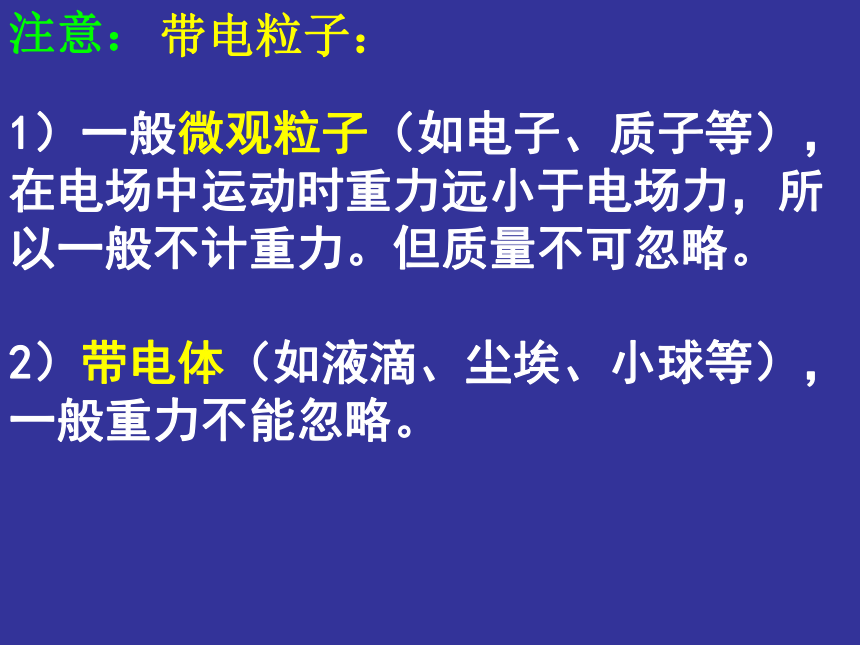

2.能量观点(动能定理）.对于匀强电场则常用带电粒子：?1）一般微观粒子（如电子、质子等），在电场中运动时重力远小于电场力，所以一般不计重力。但质量不可忽略。
?
2）带电体（如液滴、尘埃、小球等），一般重力不能忽略。

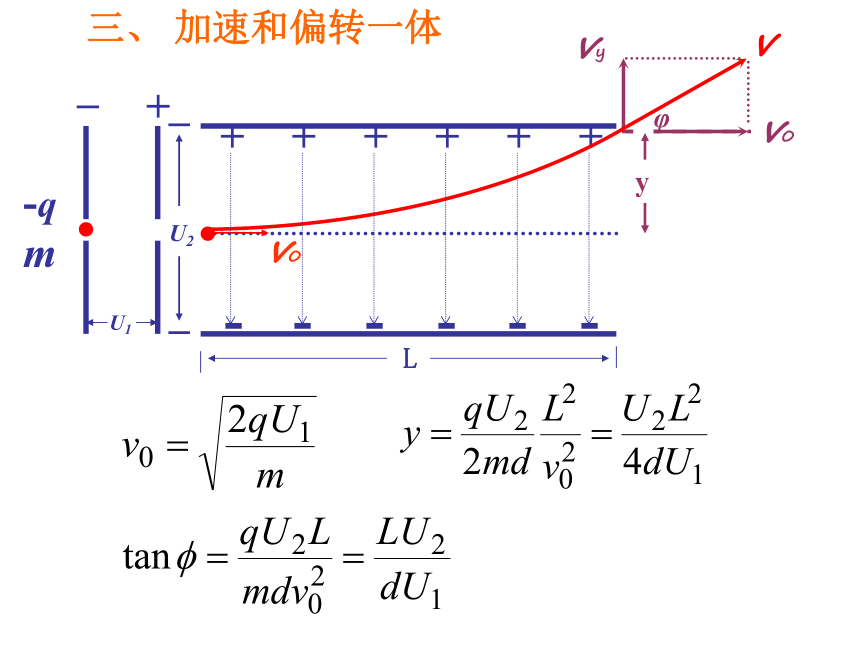

注意：例题：质量为m电荷量为q的带电粒子以平行于极板的初速度v0射入长L板间距离为d的平行板电容器间，两板间电压为U2，求射出时的侧移、偏转角和动能增量。φv0vy+_三、 加速和偏转一体

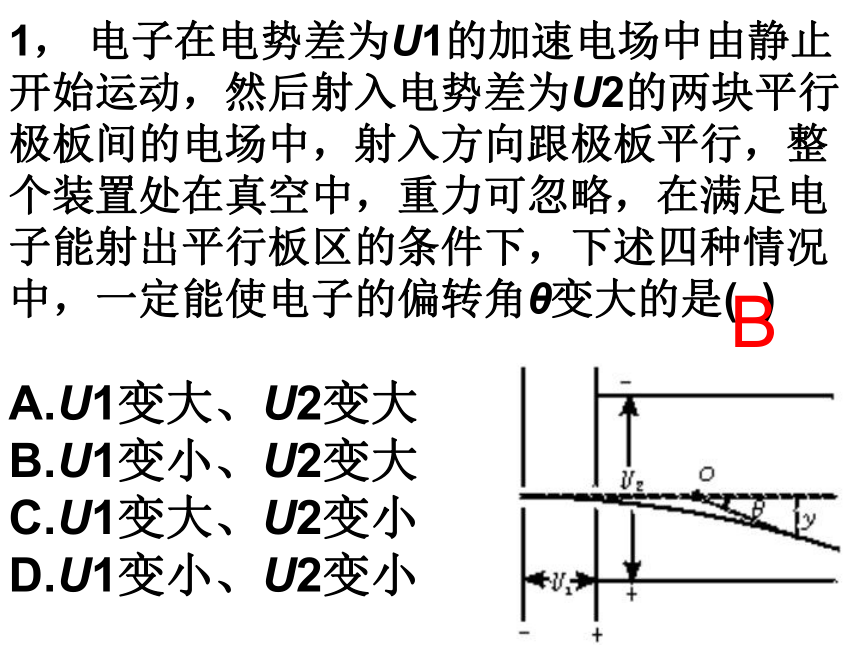

1， 电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转角θ变大的是( )A.U1变大、U2变大
B.U1变小、U2变大
C.U1变大、U2变小

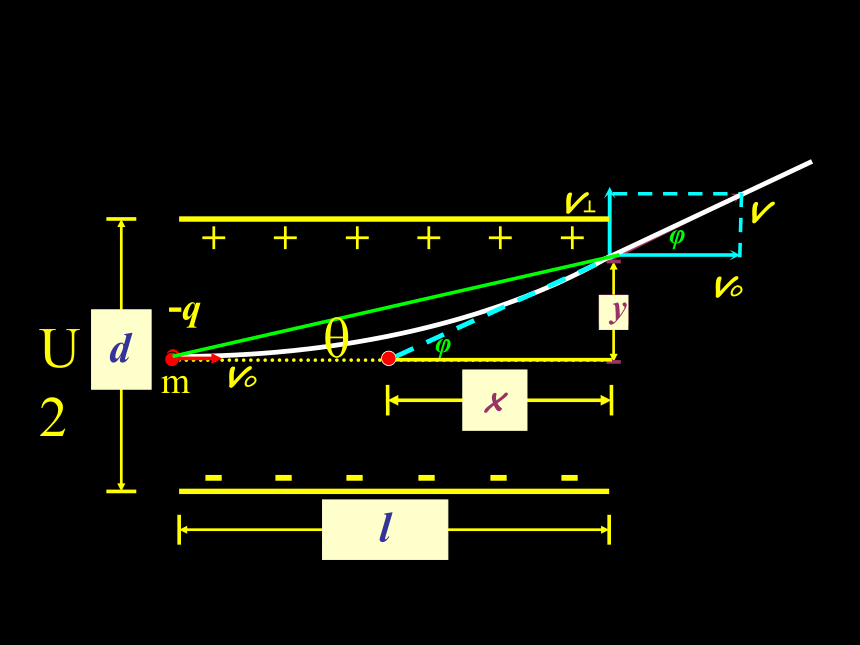

D.U1变小、U2变小Bφφθ带电粒子是如何运动的呢？在偏转电场中(在极板中)匀变速曲线运动出了偏转电场后匀速直线运动如何求偏转位移呢？试推导偏转位移y/沿竖直方向上的总位移或在每个粒子穿过电场的瞬间看成电压恒定如何分析带电粒子打在荧光屏上的位置与什么因素有关呢V0(U1)确定，偏转位移由U2决定（成正比）V0 (U1较高)很大，穿过电场的时间很短示波器的构造：由电子枪、偏转电极、荧光屏组成各部分的作用：电 子 枪： 产生高速飞行的电子束
偏转电极： 使电子束偏转
荧 光 屏： 显示电子的位置试证明：荷质比不同的正离子，被同一电场加速后进入同一偏转电场，它们离开偏转电场时的速度方向一定相同。例题：教材P39 ，4作业：教材P393，5
