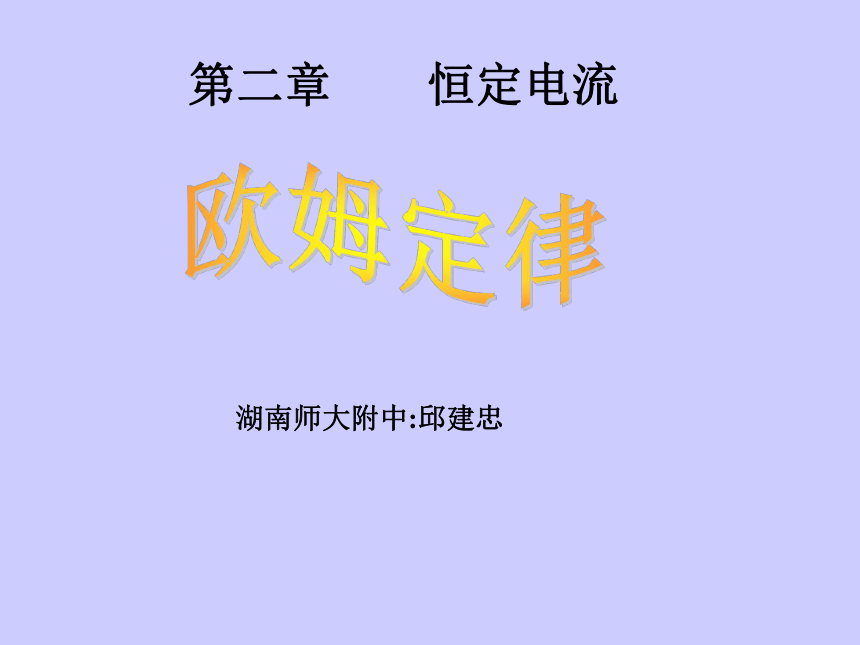

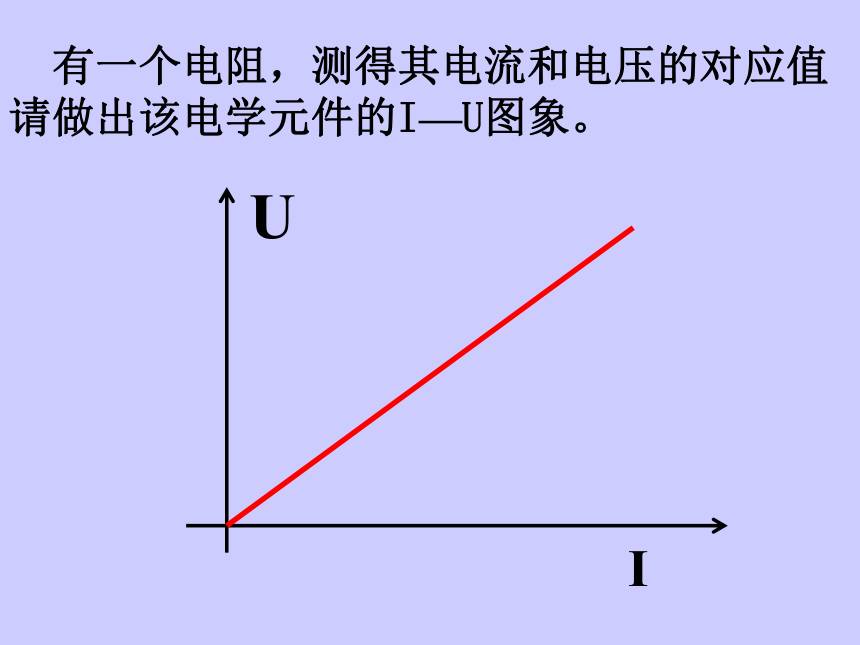

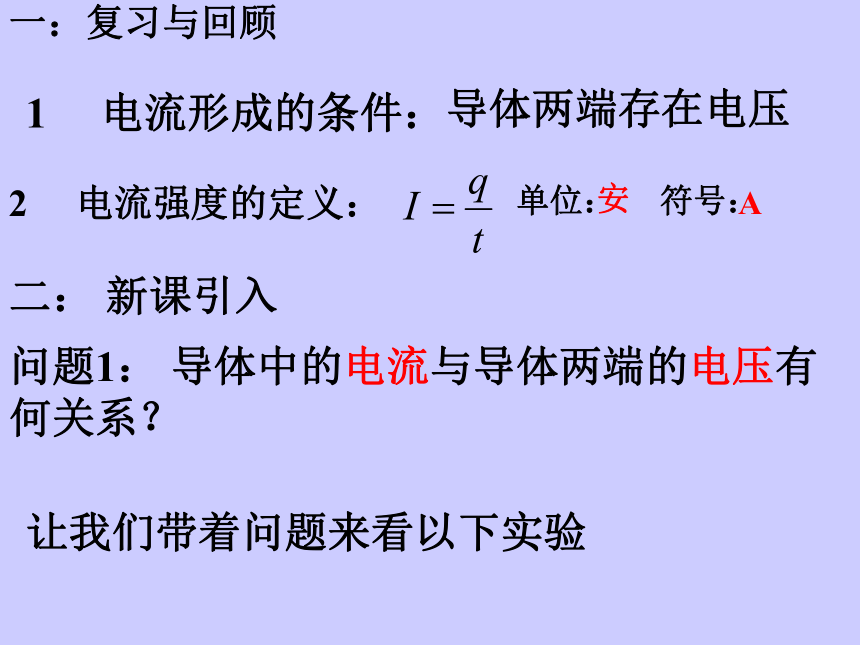

课件19张PPT。第二章 恒定电流欧姆定律湖南师大附中:邱建忠一：复习与回顾1 电流形成的条件：导体两端存在电压2 电流强度的定义：单位：安符号：A二： 新课引入问题1： 导体中的电流与导体两端的电压有何关系？让我们带着问题来看以下实验 有一个电阻，测得其电流和电压的对应值请做出该电学元件的I—U图象。

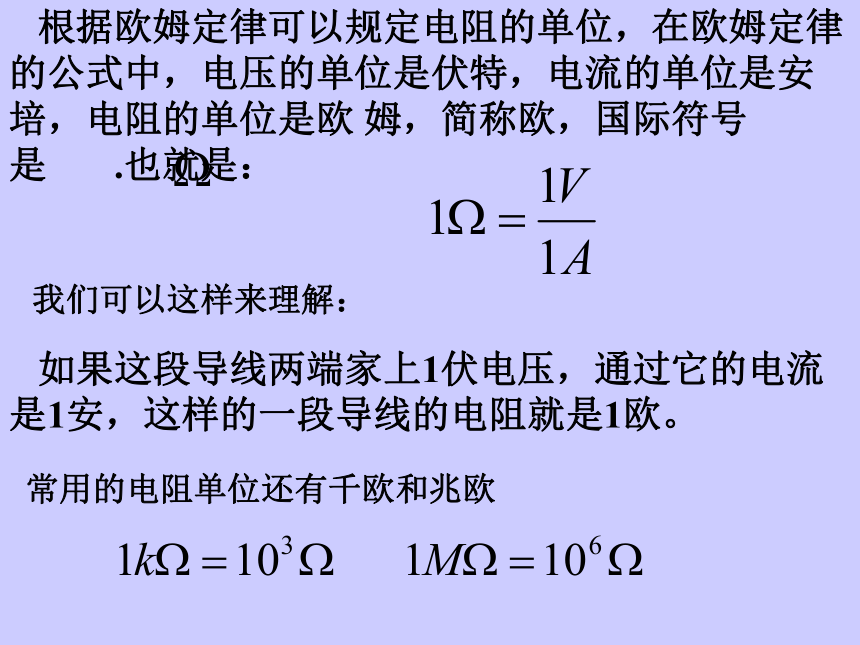

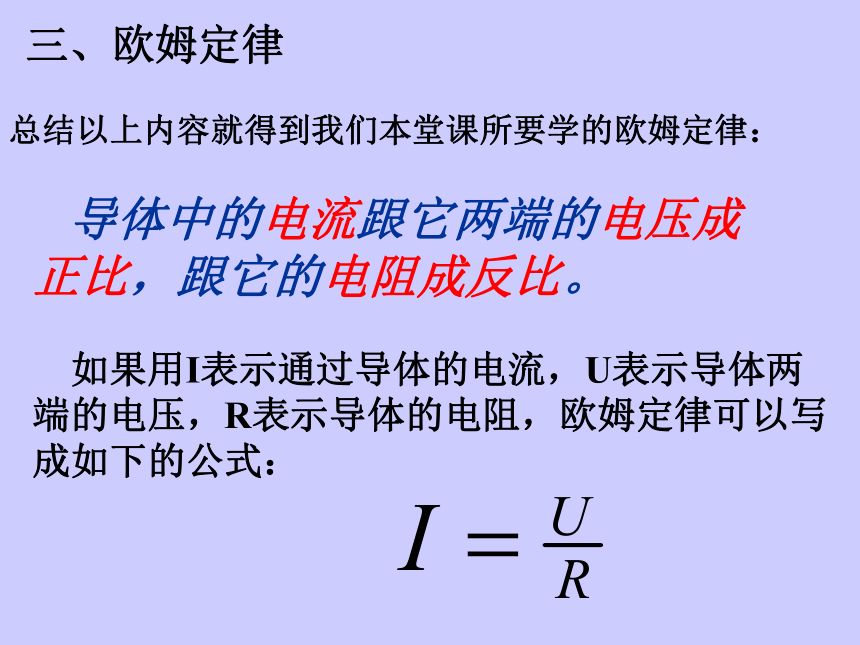

IU由此数据分析可得： 导体中的电流跟它两端的电压成正比并且对这导体来说，比值U/I是个定值。 对不同的导线来说，比值U/I 一般是不同的，这是一个只跟导体本身性质有关而与通过的电流无关的物理量。 物理学中用R来表示物体的这种性质，我们把它叫做导体的电阻。总结以上内容就得到我们本堂课所要学的欧姆定律： 导体中的电流跟它两端的电压成正比，跟它的电阻成反比。 如果用I表示通过导体的电流，U表示导体两端的电压，R表示导体的电阻，欧姆定律可以写成如下的公式：三、欧姆定律我们可以这样来理解： 如果这段导线两端家上1伏电压，通过它的电流是1安，这样的一段导线的电阻就是1欧。常用的电阻单位还有千欧和兆欧 根据欧姆定律可以规定电阻的单位，在欧姆定律的公式中，电压的单位是伏特，电流的单位是安培，电阻的单位是欧 姆，简称欧，国际符号是 .也就是：A三、导体的伏安特性1．伏安特性曲线：导体中的电流I随导体两端的电压U变化的图线，叫做导体的伏安特性曲线，如图所示：图线斜率的倒数表示电阻． 思考：伏安特性曲线的斜率表示什么？D 2．线性元件和非线性元件符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；

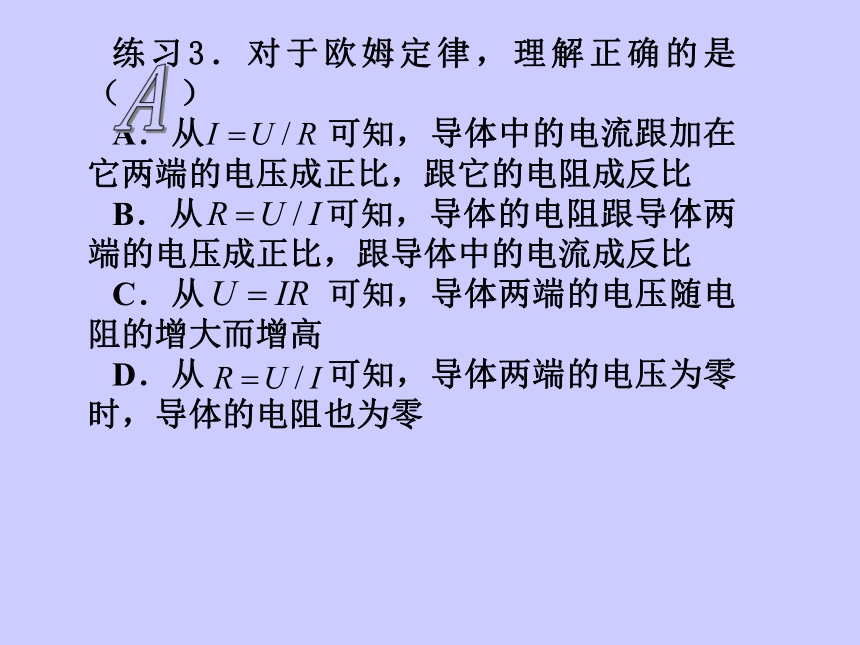

不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件．练习6．在下图中，能正确表示出线性元件的伏安特性曲线是（ ）
D小结：欧姆定律：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．
导体的伏安特性曲线的物理意义：图线斜率的倒数表示电阻．四、导体的伏安特性线性元件非线性元件1、研究内容：导体中的电流I和电压U的关系2、导体的伏安特性曲线：用纵轴表示电流I，用横轴表示电压1、把5.0V的电压加在一段电阻丝的两端测得通过电阻电流为1.0×102mA．当电阻丝两端电压增至8V时，通过电阻丝电流增加 。练习：练习：3、如图所示是电阻R的(I---U)图线，图中α=450，由此得出:
A、通过电阻的电流与电阻两端的电压成正比
B、电阻R=0.5Ω
C、因I—U图线的斜率表示电阻的倒数，故R=1.0Ω
D、在R两端加6.0V电压后，
每秒通过电阻横截面的电
荷量是3.0 C练习：4、若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4Ａ，如果所加电压变为原来的2倍，则导体中的电流多大?解答一：依题意和欧姆定律得：所以 I0＝1.0 Ａ又因为所以小结：1：欧姆定律的定义：导体中的电流跟它两端的电压
成正比，跟它的电阻成反比。
2： 欧姆定律的公式：3：各对应国际单位： I：安培；U：伏特；R：欧姆4：运用欧姆定律解题5、导体的伏安特性曲线：用纵轴表示电流I，用横轴表示电压。作业:教材P48:4
