【湖南师大附中内部资料】高中物理选修3精美可编辑课件：2.4串联电路和并联电路 1（ppt课件）

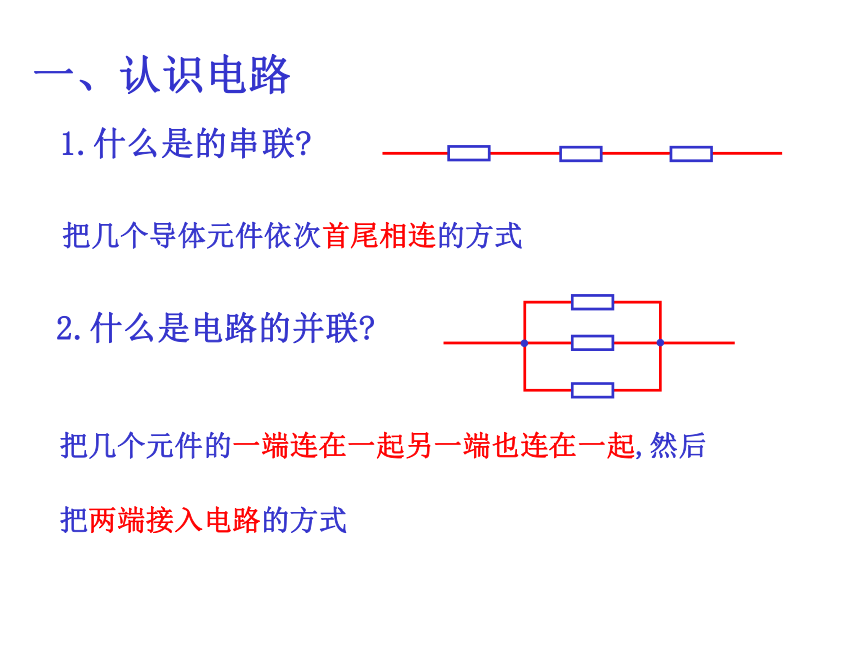

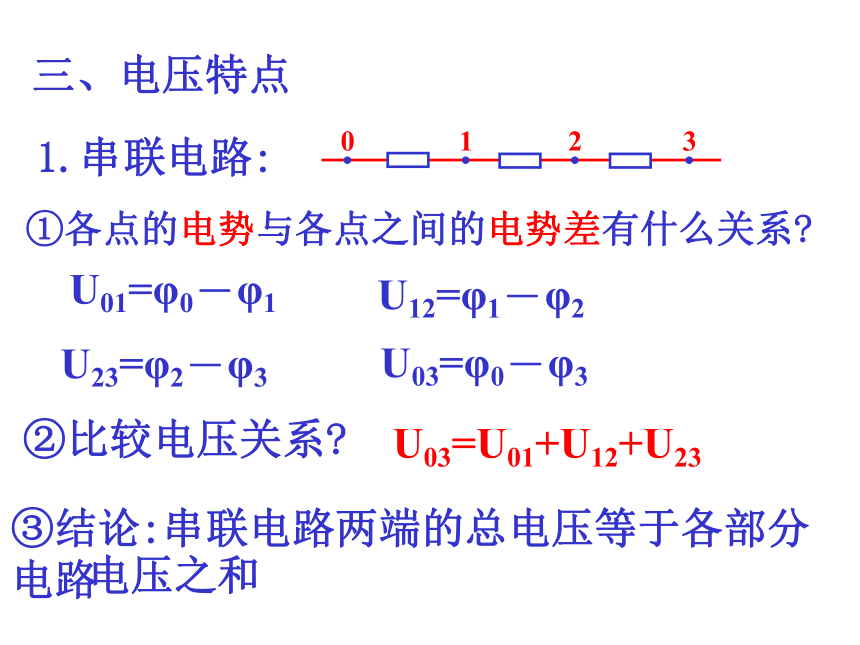

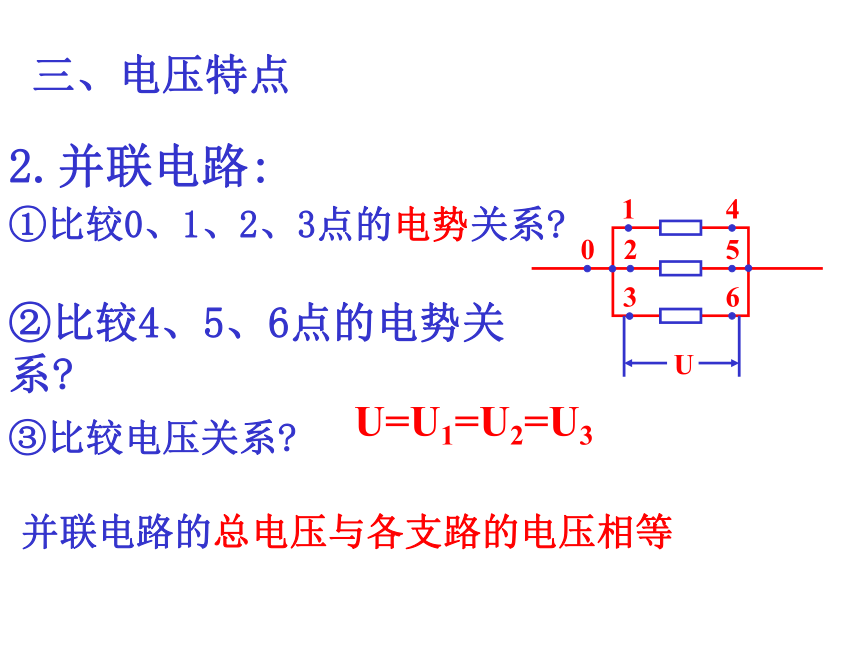

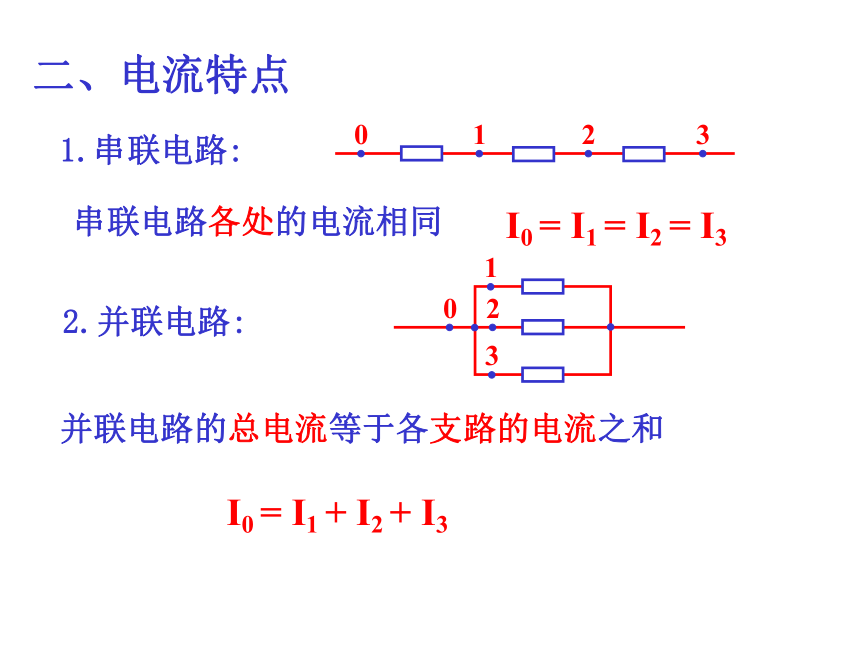

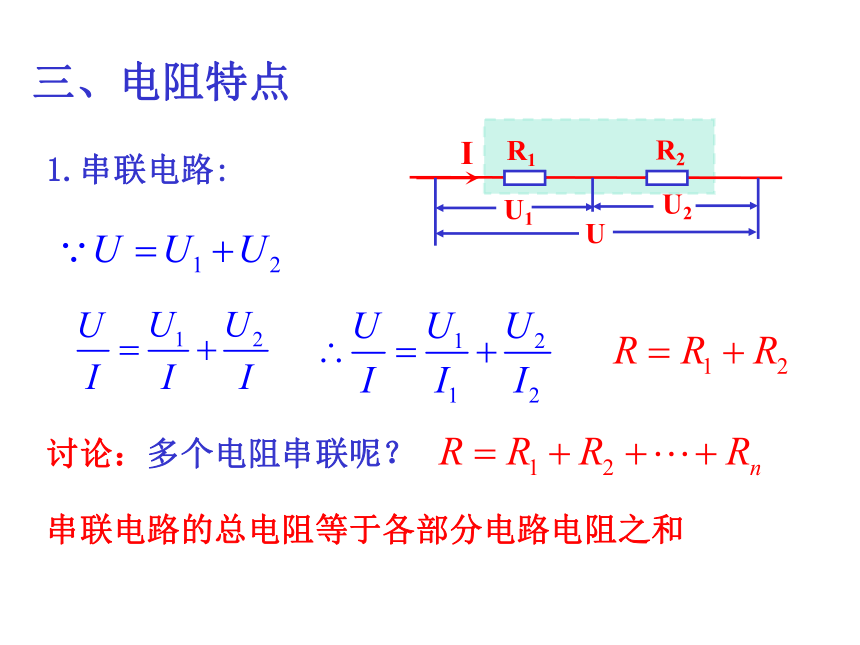

课件13张PPT。串联电路和并联电路（一） 第二章 恒定电流第四节湖南师大附中:邱建忠一、认识电路1.什么是的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后2.什么是电路的并联?把两端接入电路的方式I0 = I1 = I2 = I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和二、电流特点1.串联电路:I0 = I1 + I2 + I3U03=U01+U12+U23③结论:串联电路两端的总电压等于各部分电路三、电压特点1.串联电路:U01=φ0－φ1①各点的电势与各点之间的电势差有什么关系?U12=φ1－φ2U23=φ2－φ3②比较电压关系?U03=φ0－φ3电压之和U=U1=U2=U3 并联电路的总电压与各支路的电压相等三、电压特点2.并联电路:①比较0、1、2、3点的电势关系?②比较4、5、6点的电势关系?③比较电压关系?串联电路的总电阻等于各部分电路电阻之和三、电阻特点1.串联电路:讨论：多个电阻串联呢？三、电阻特点1.串联电路:2.并联电路:讨论：多个电阻并联呢？并联电路的总电阻的倒数等于各支路电阻的倒数之和三、电阻特点1.串联电路:2.并联电路:讨论：①R1和R2并联后R=？②n个相同电阻(R1)串联或并联，其总电阻R=？③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？ 三个电阻并联呢？④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ (若R1远大于R2，R=？)⑤并联电路中,某一电阻增大,总电阻如何变？⑥并联电路中,支路增多,总电阻如何变？四、串并联电路特点1.串联电路2.并联电路如图，已知R2＝ 100Ω ，R4＝100Ω，UAC＝150V，UBD＝70V，则UAE＝ V练习练习1.有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .7:5:2:7例3.一平行板电容器C,极板是水平放置的,它和三个可变电阻及电源连接成如图所示的电路,今有一质量为m的带电液滴悬浮在两极板之间静止不动,要想使液滴上升可采用的办法是( )A.增大R1
B.增大R2
C.增大R3
D.减小R2 CD作业:教材P52---1
学法大视野跟进度.
