【湖南师大附中内部资料】高中物理选修3精美可编辑课件：2.4 串联电路和并联电路 2（ppt课件）

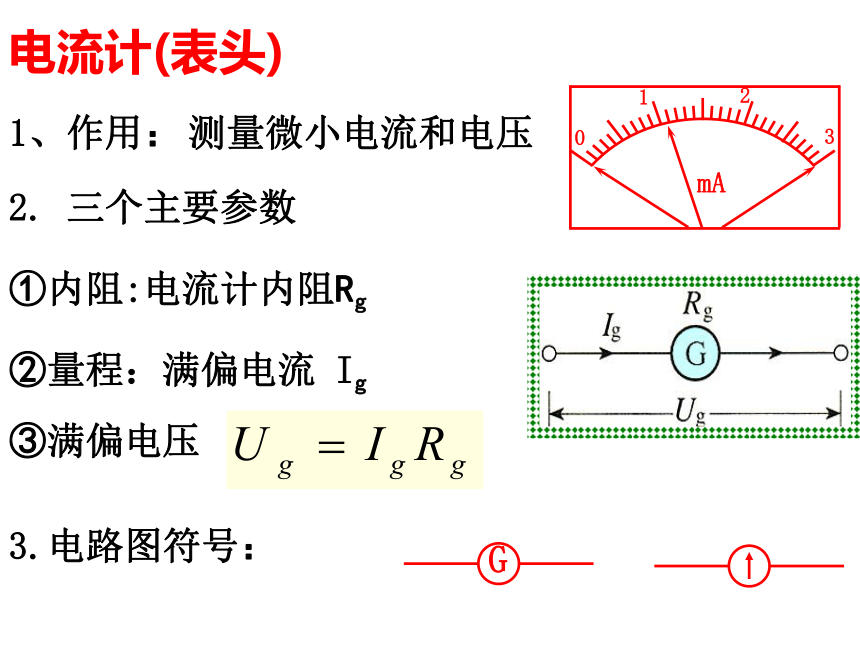

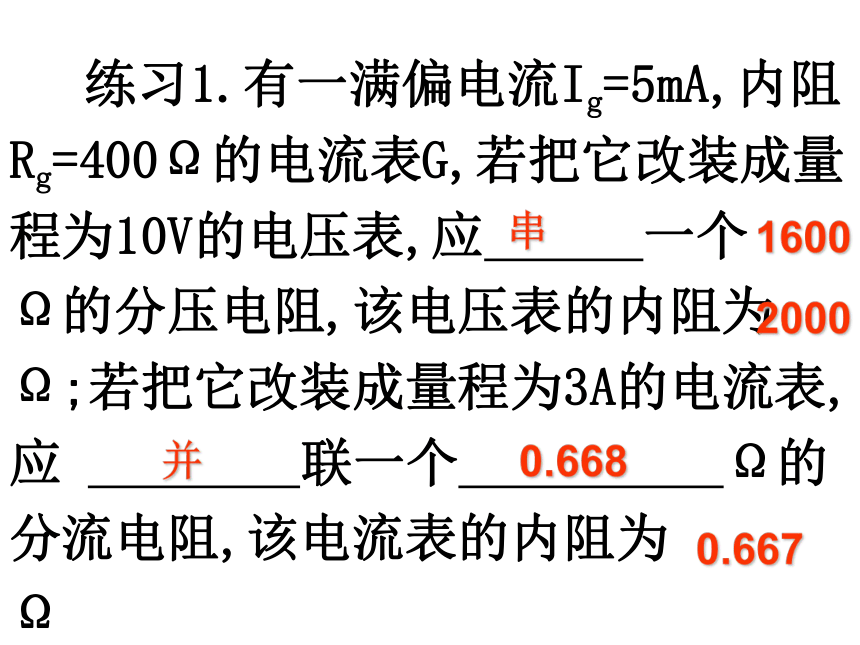

课件13张PPT。第二章　恒定电流第4节 电压表和电流表电压表 例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？在表头串联一个阻值较大的电阻R串=2.97X103Ω Rv=3.0KΩ2. 三个主要参数①内阻:电流计内阻Rg②量程：满偏电流 Ig③满偏电压3.电路图符号：电流计(表头)1、作用：测量微小电流和电压 例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？电流表在表头上并联一个阻值较小的电阻R并=0.050Ω RA=0.050Ω练习1.有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应 一个 Ω的分压电阻,该电压表的内阻为 Ω;若把它改装成量程为3A的电流表,应 联一个 Ω的分流电阻,该电流表的内阻为 Ω串并160020000.6680.667例2.一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为 V10.801Ｖ0.5Ｖ1,一个电压表由表头G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小一些，采用下列哪种措施可能加以改( )．A．在R上串联一个比R小得多的电阻
B．在R上串联一个比R大得多的电阻
C．在R上并联一个比R小得多的电阻

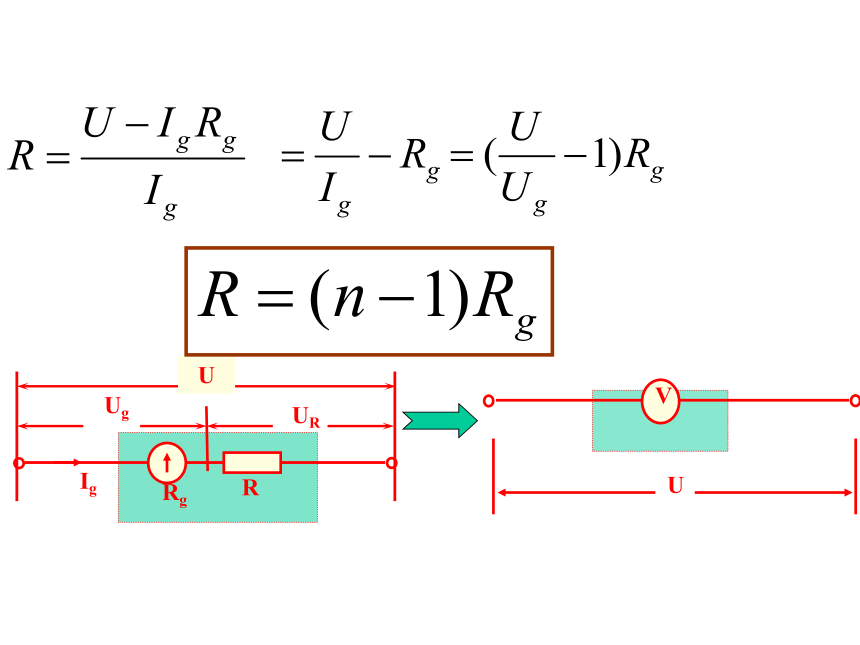

D．在R上并联一个比R大得多的电阻D1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为小 结2,有一只量程为1mA的电流表，刻度盘共有50格，若给它并联一个10-2Ω的电阻，则可将它改装成一个量程为1 A的电流表．若要把这个量程为1mA的电流表改装成一个量程为10V的电压表，应在电流表上串接一个________Ω的电阻．将这个电压表接在某段电路上，指针偏转40格，这段电路两端的电压是_____V．分析：将电流表并联一分流电阻，可改装成一较大量程的电流表，设量程为I，则得将电流表改装成电压表，则需串联一分压电阻设为R，则得当电压表指针偏转40格，即表明这段电阻两端电压答案：9990Ω 8V时，作业:P52, 4.5学法大视野跟进度
