【湖南师大附中内部资料】高中物理选修3精美可编辑课件：2.4电阻的测量

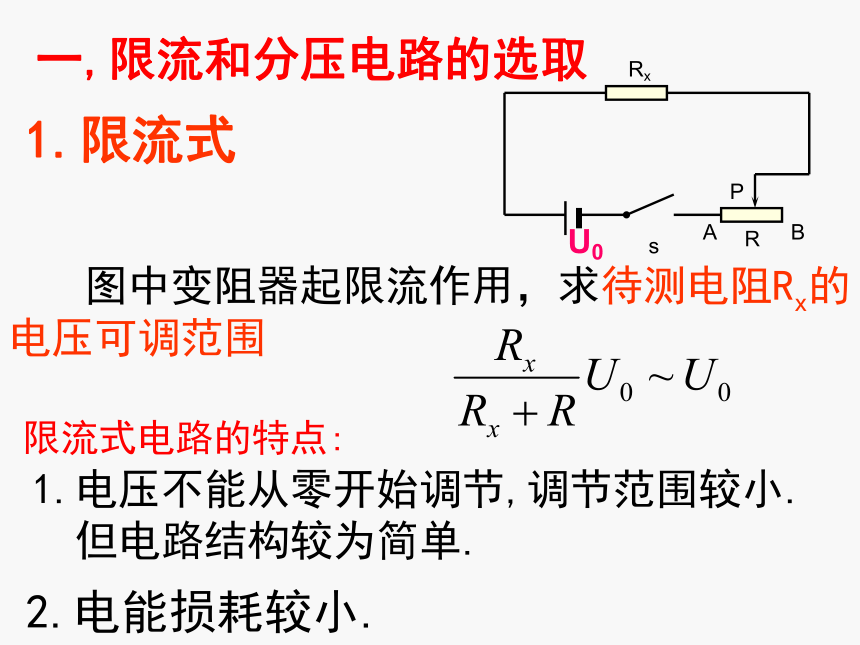

课件13张PPT。2.4串联电路和并联电路3------电阻的测量湖南师大附中:邱建忠一,限流和分压电路的选取 1.限流式 图中变阻器起限流作用，求待测电阻Rx的电压可调范围 限流式电路的特点:1.电压不能从零开始调节,调节范围较小.

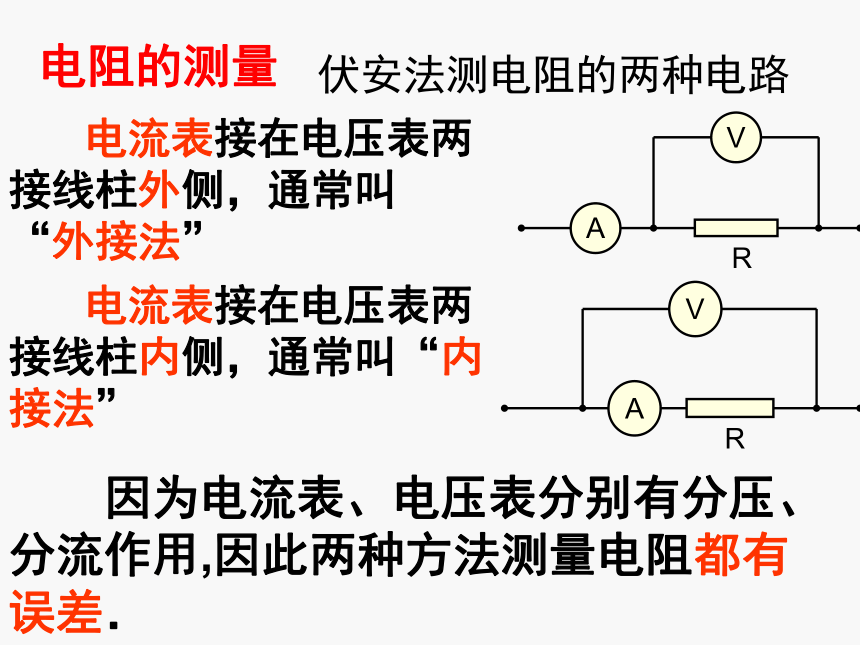

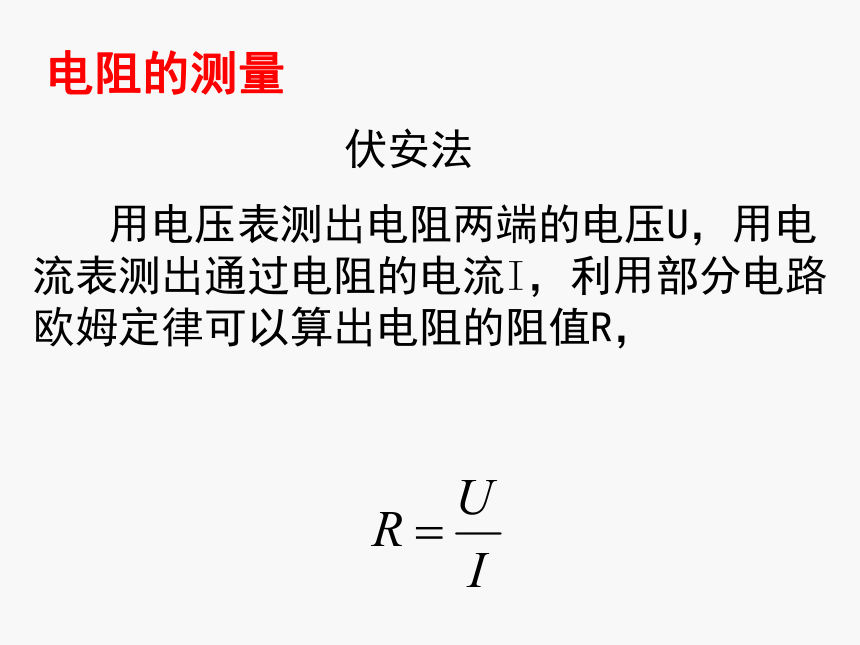

但电路结构较为简单.2.电能损耗较小.2.分压式 图中变阻器起分压作用，求待测电阻Rx的电压可调范围分压式电路的特点:1.电压可以从零开始调节到电源电动势,调节范围较大. 但电路结构较为复杂.2.电能损耗较大.限流式 分压式 可调范围变阻器电能损耗限流和分压电路的特点:较大阻值较小阻值较小较大电阻的测量 用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值R， 伏安法 伏安法测电阻的两种电路 电流表接在电压表两接线柱外侧，通常叫“外接法” 电流表接在电压表两接线柱内侧，通常叫“内接法” 因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．电阻的测量 伏安法测电阻的误差分析 电流表外接法 电压表示数电流表示数测量值偏小，适于测量小阻值电阻 .说明：误差来源于电压表的分流，分流越小，误差越小．所以该电路适合测量小电阻，即<伏安法测电阻的误差分析 电流表内接法 电压表示数电流表示数测量值偏大,适于测量大阻值电阻.说明：误差来源于电流表的分压，分压越少，误差越小．所以该电路适合测量大电阻，即>外接法 内接法 误差来源 测量结果 测量条件 伏特表的分流 电流表的分压 R真＞R测 R真＜R测 R>>RA R<B.电流表A1：量程0—0.6A（内阻0.2Ω）
C.电流表A2：量程0—3A（内阻0.05Ω）
D.电压表V1：量程0—3V（内阻3KΩ）
E.电压表V2：量程0—15V（内阻15KΩ）
F.滑动变阻器R：0—100Ω
G.蓄电池：电动势12V
H.导线，电键.
为了较准确的测量，并保证器材安全，电流表应选 ，电压表应选 ，并画出电路图。
由 Ω＜Rx知，应选外接法先确定测量电路额定电流Im= ≈0.45A，应选电流表A1额定电压Um= ≈2.8V，应选电压表V1由R=100Ω＞10Rx知，应选择限流式电路再确定控制电路其电路图如图所示。分析：例5.如图所示电流表和电压表的读数分别为10V和0.1A,电压表内阻为500Ω,那么待测电阻R的测量值比真实值 ,测量值为 ,真实值为 .小100Ω125Ω一个未知电阻,无法估计其电阻值,某同学用伏安法测量此电阻,用如图(a)(b)两种电路各测一次,用(a)图所测数据为3.0V、3.0mA,用(b)图测得的数据是2.9V、4.0mA,由此可知,用 图测得Rx的误差较小,测量值Rx= .（a）1000Ω
