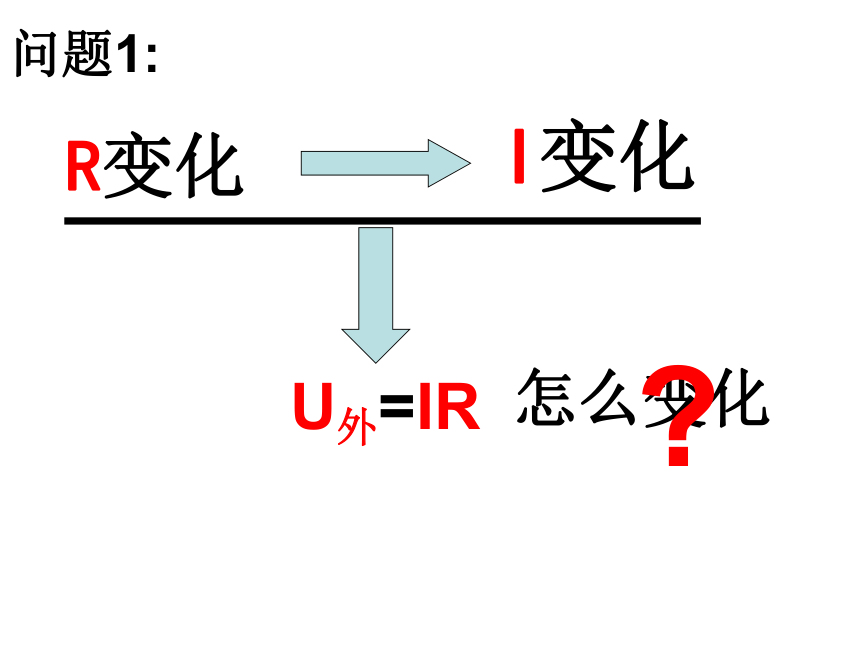

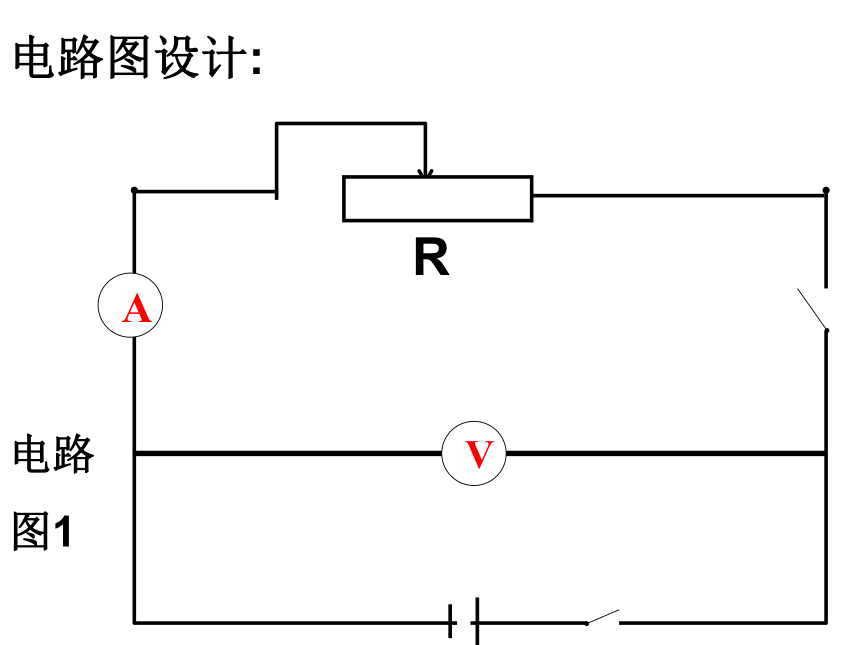

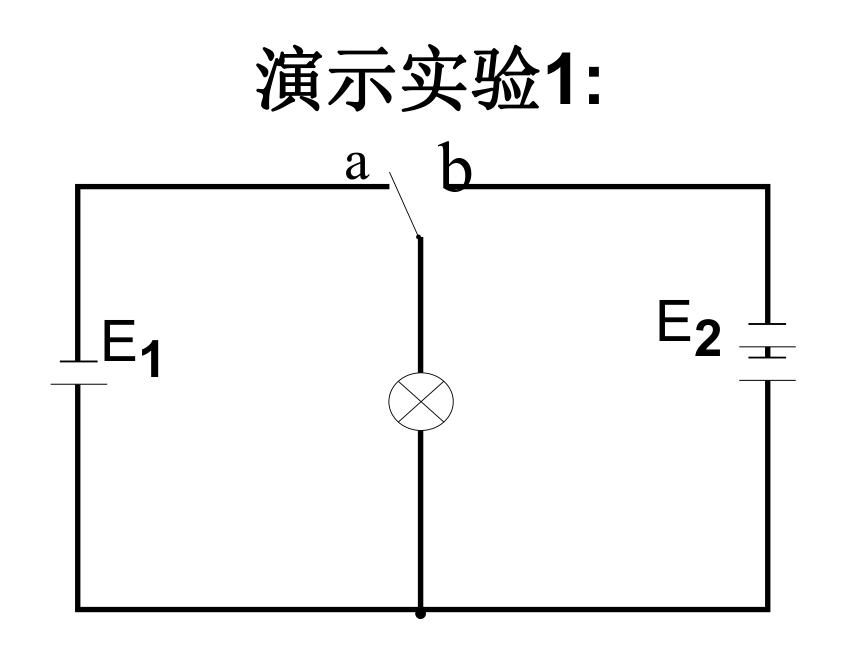

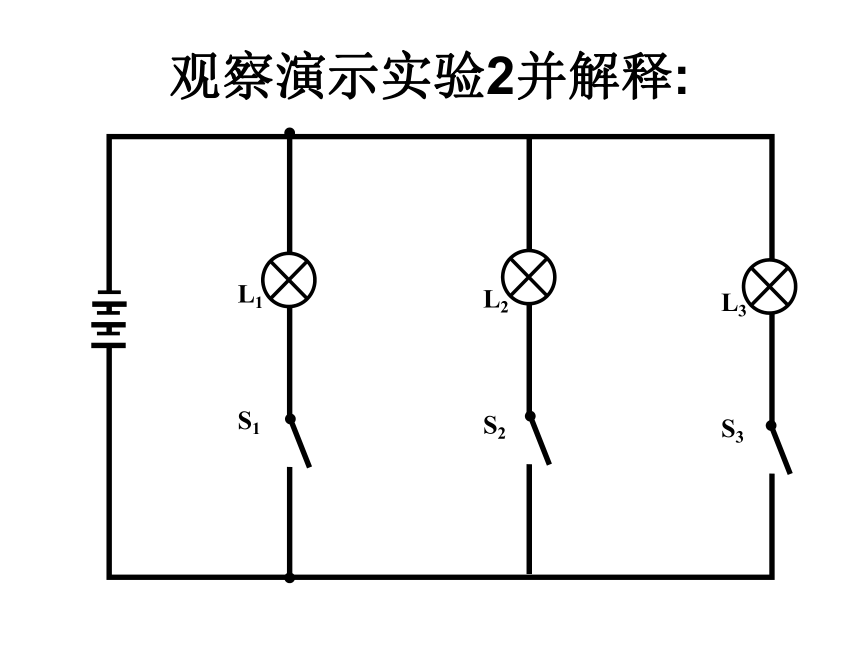

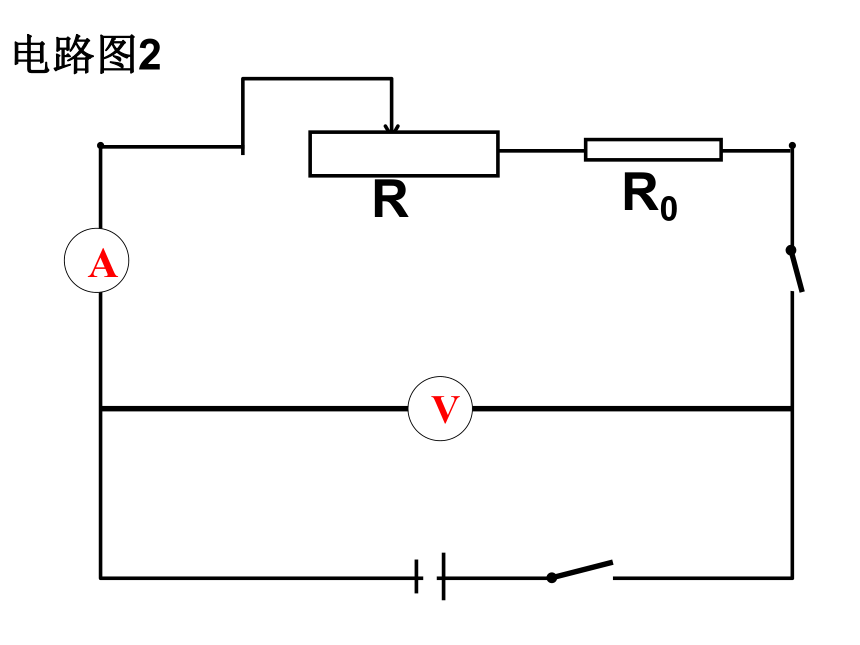

课件23张PPT。2.7闭合电路的欧姆定律2湖南师大附中:邱建忠----------路端电压与负载的关系演示实验1:E1E2说明：一,复习:闭合电路欧姆定律：(1)(2)(1)只适用于纯电阻电路(2) 适用于纯电阻电路,非纯电阻电路或:负载:消耗电能,将电能转化为其他能的元件.常见的负载各种电热器电解槽电动机R变化I变化U外=IR怎么变化问题1:?观察演示实验2并解释:二,路端电路U外与负载R的关系探究:电路图设计:电路
图1R电路图2RR0开始实验..............实验结果和推导过程:演示实验3:R变大U外变大RIU内U外RIU内U外R变小U外变小1,路端电压的表达式变量变量2,电源的外特性曲线——路端电压U与电流的关系图象． （1）图象的函数表达： I/AU/V
0（2）图象的物理意义②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻r，r越大，图线倾斜得越厉害．U随R的变化越大①在纵轴上的截距表示电源的电动势E．前进EE/r国外的PC Pitstop网站将一台高端游戏笔记本电脑的线路重接，模拟Sony电池短路时的状态，并按下了电源… … 笔记本电脑电池短路实况
http://you.video.sina.com.cn/b/4814572-1245660990.html返回演示实验4（将演示实验3中的电池换成三节新电池）结论：U外随R变化的根本原因是电源有内阻。1,在“测定电源电动势和内阻”的实验中，针对两个不同的电源得出如图10所示的1、2两条图线，则两个电源的电动势E1和E2 、内阻r1和r2满足关系（ ） A,E1＞E2 ,r1＞r2 B,E1＞E2 ,r1＜r2 C,E1＜E2 ,r1＞r2 D,E1＜E2 ,r1＜r22. 如图电路.A、B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则( ) A.A灯变亮 B.B灯变亮 C.R1上消耗 功率变大 D.总电流变小 3.在如图所示的电路中，R1=14Ω，R2=9Ω，当开关S扳到位置1时，电流表的示数为I1=0.2A；当开关S板到位置2时，电流表的示数为I2=0.3A，求电源的电动势和内电阻。作业: 1.教材P63-1.4 2.学法跟进度 感谢各位专家光临指导! 谢谢大家! 再见.
