【湖南师大附中内部资料】高中物理选修3精美可编辑课件：2.73闭合电路欧姆定律

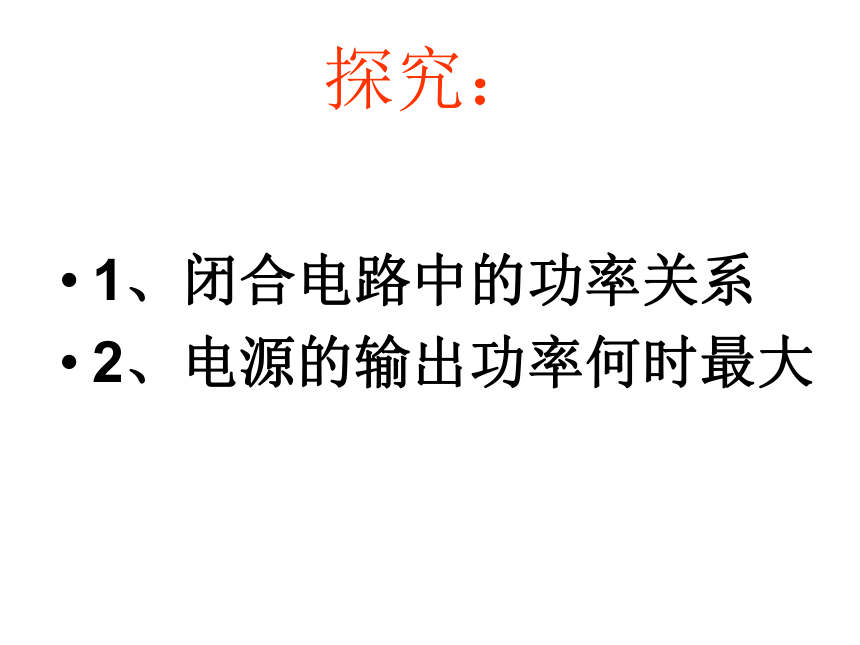

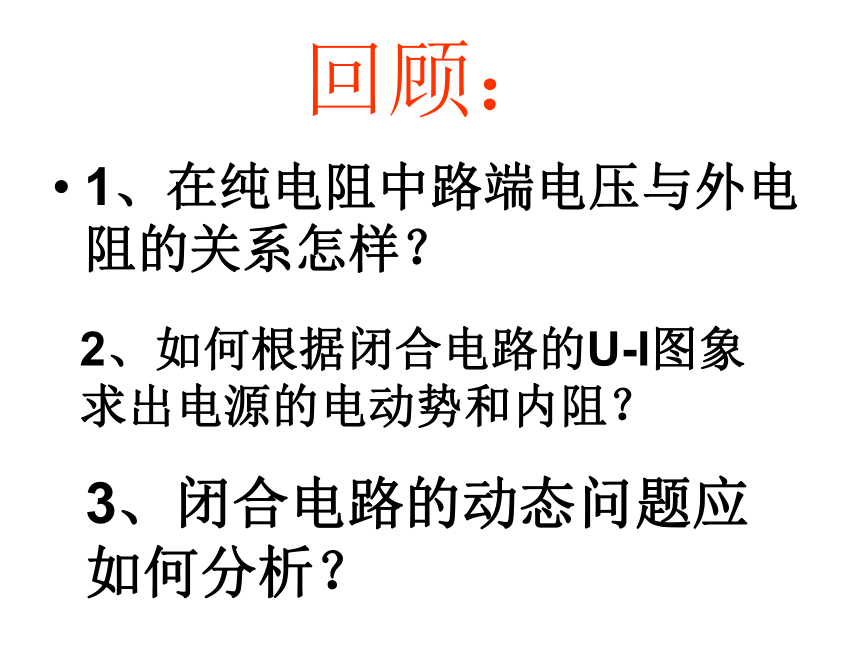

课件12张PPT。回顾：1、在纯电阻中路端电压与外电阻的关系怎样？2、如何根据闭合电路的U-I图象求出电源的电动势和内阻？3、闭合电路的动态问题应如何分析？探究：1、闭合电路中的功率关系

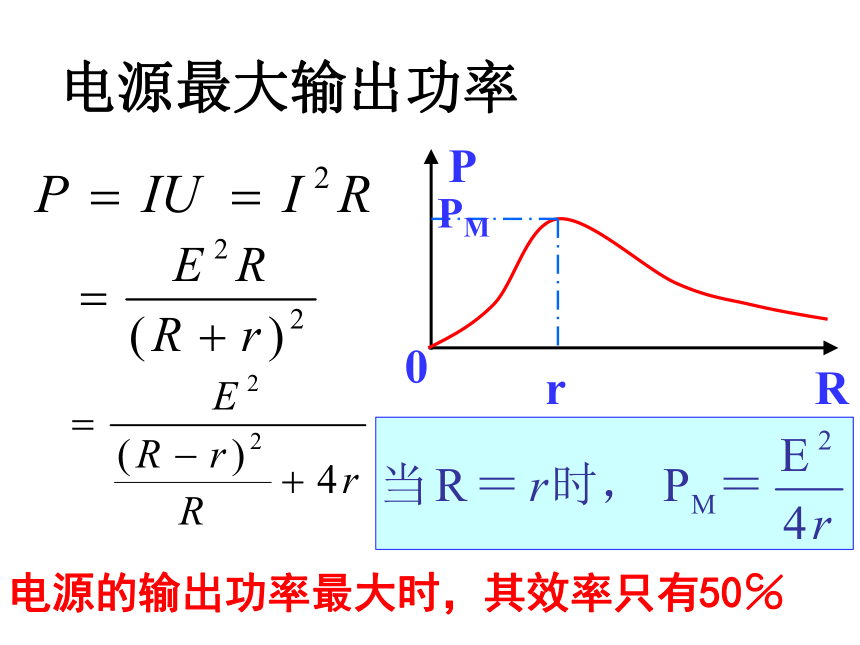

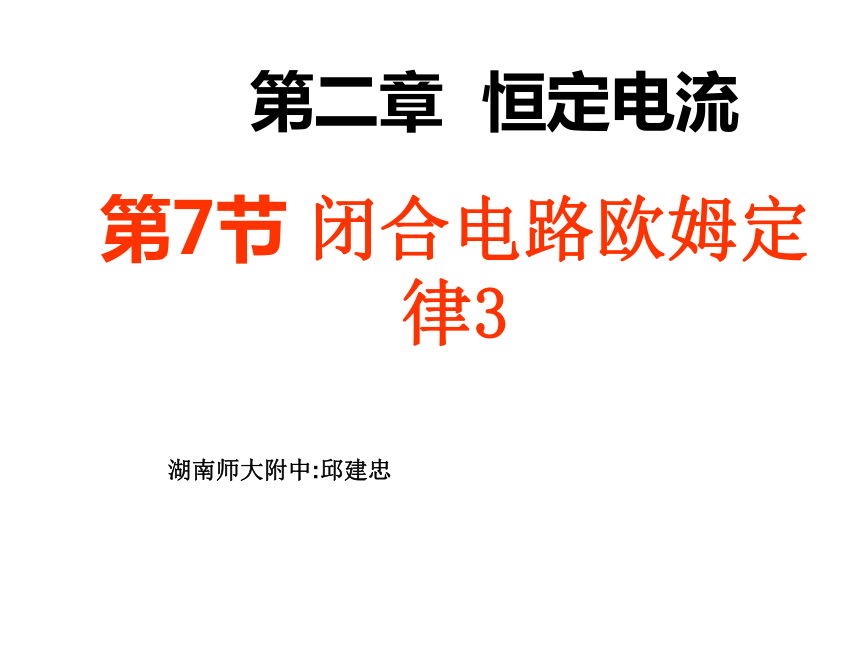

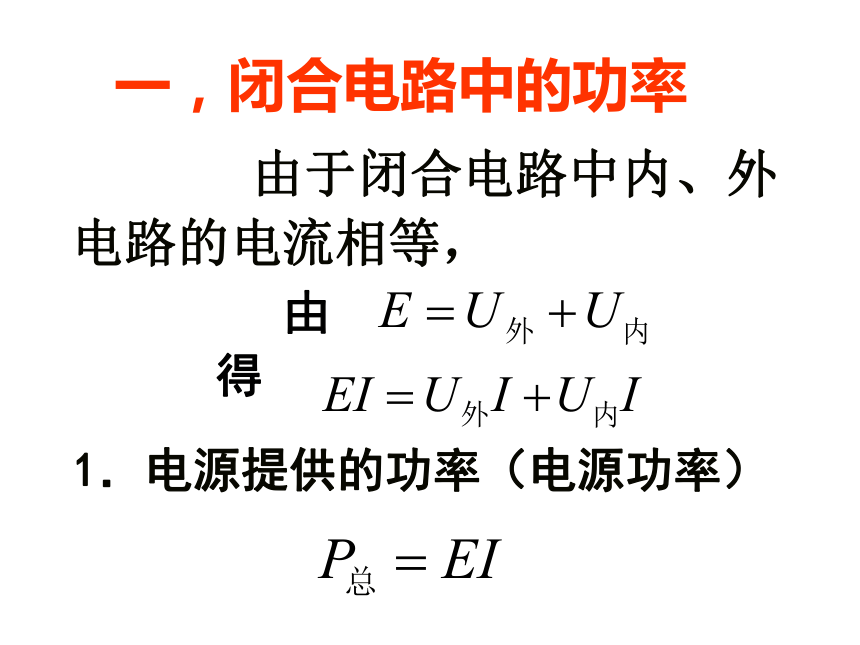

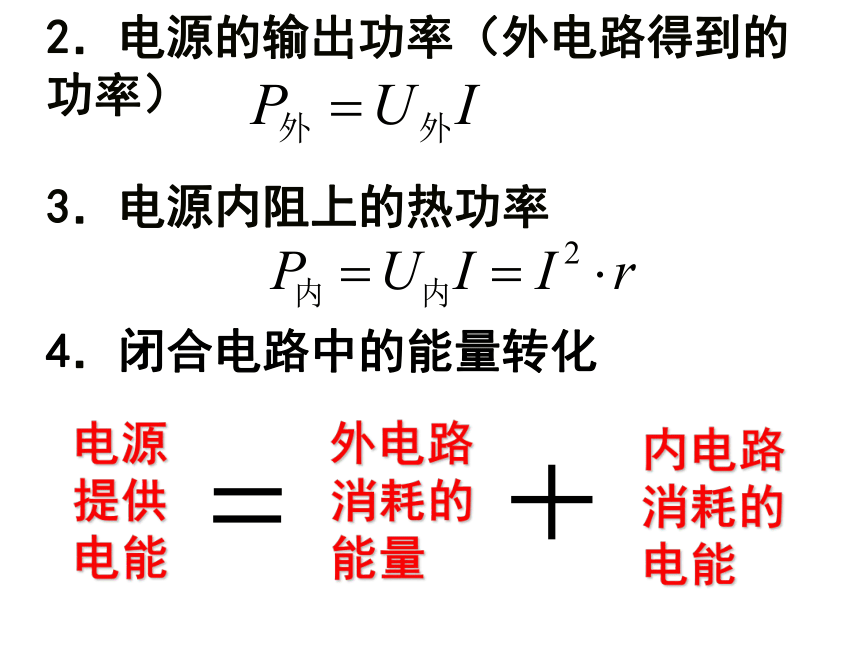

2、电源的输出功率何时最大第二章 恒定电流第7节 闭合电路欧姆定律3湖南师大附中:邱建忠 由于闭合电路中内、外电路的电流相等，由 得1．电源提供的功率（电源功率） 一，闭合电路中的功率2．电源的输出功率（外电路得到的功率） 3．电源内阻上的热功率 4．闭合电路中的能量转化电源提供电能外电路消耗的能量内电路消耗的电能电源最大输出功率电源的输出功率最大时，其效率只有50℅结论：电源的效率随外电阻的增大而增大电源的工作效率对纯电阻电路,电源的效率为: 例1.如图所示的电路中,电池的电动势为E,内阻为r,电路中的电阻为R1、R2和R3的阻值相同.在开关S处于闭合状态下,若将开关S1由位置1切换到位置2,则（ ）
A、电压表的示数变大
B、电池内部消耗的功率变大
C、电阻R2两端的电压变大
D、电池的效率变大B 例2.如图所示的电路中,电源的电动势E=10V,内阻r=0.5Ω,电动机的电阻R0=1.0Ω,电阻R1=1.5Ω.电动机正常工作时,电压表的示数U1=3.0V,求:
(1)电源释放的总电功率.
(2)电动机消耗的电功率?
将电能转化为机械能的功率?
(3)电源的输出功率(1)P电=20W(2)P电动机=12W,P电~机械=8W(3)P出=18W 例3.如图所示,直线A为电源的路端电压U与电流I的关系图线,直线B是电阻R的两端电压U与电流I的关系图象,用该电源与电阻R组成闭合电路,电源的输出功率和电源的效率分别为多少?P出=4Wη=66.7%例4.电源的电动势和内阻都保持一定，在外电路的电阻逐渐减小的过程中，下面说法中正确的是(　 )ACD A．电源的路端电压一定逐渐变小
B．电源的输出功率一定逐渐变小
C．电源内部消耗的功率一定逐渐变大
D．电源的供电效率一定逐渐变小例5.如图所示的电路中,电源的电动势为2V,内阻为0.5Ω, R0为2Ω,变阻器的阻值变化范围为0~10Ω, 求:
(1)变阻器阻值多大时,R0消耗的功率最大.
(2)变阻器阻值多大时,变阻器消耗的功率最大.其最大功率为多少?R=0时, R0功率最大R=2.5Ω时,变阻器Pm=0.4W
