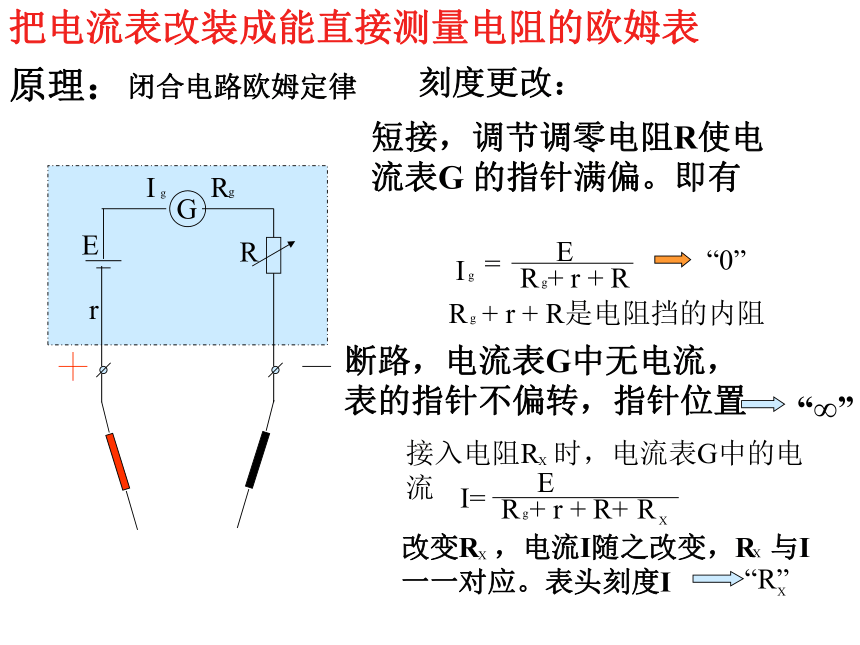

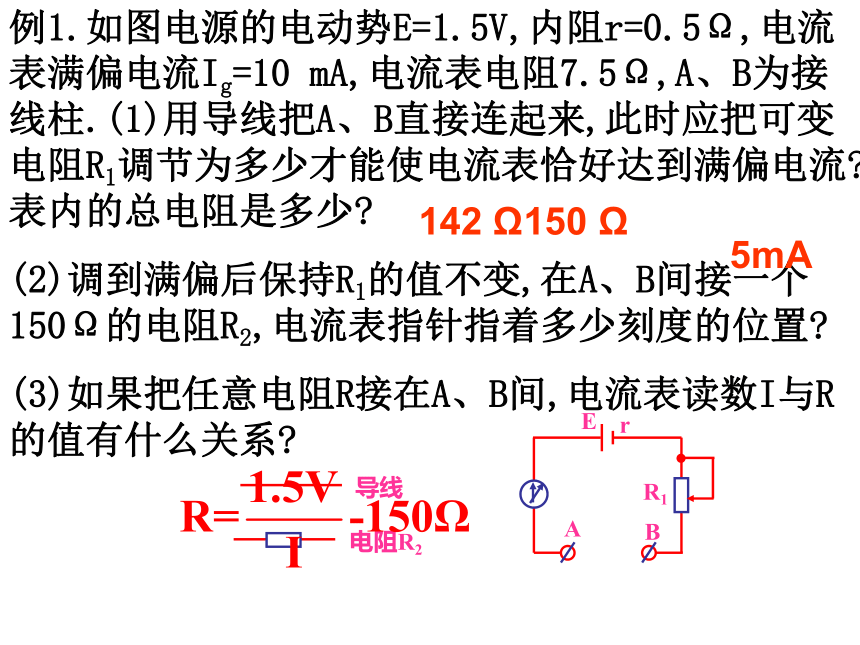

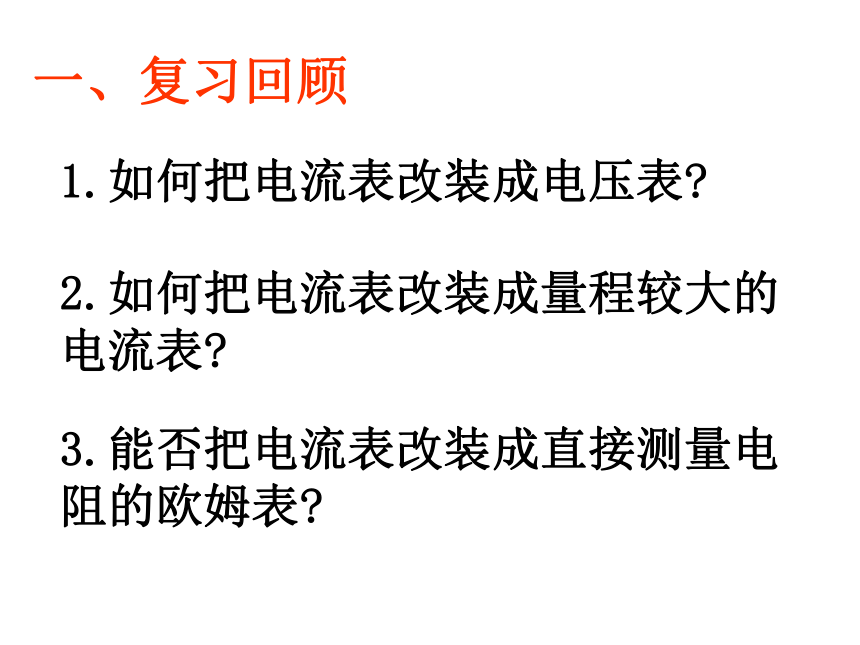

课件15张PPT。湖南师大附中:邱建忠2.8多用电表1一、复习回顾1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?3.能否把电流表改装成直接测量电阻的欧姆表?例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?表内的总电阻是多少?
(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?

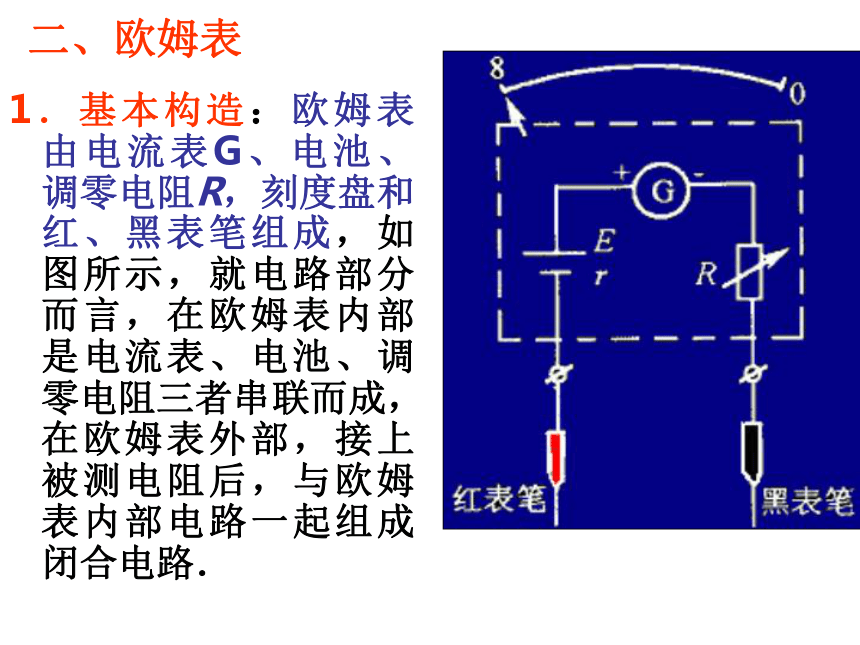

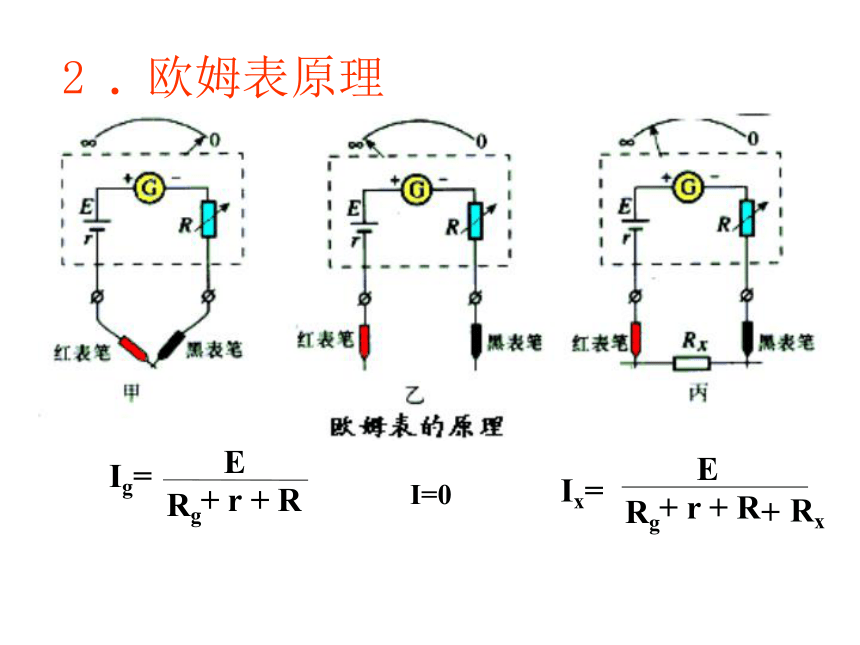

(3)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?导线电阻R2142 Ω150 Ω5mA把电流表改装成能直接测量电阻的欧姆表原理：闭合电路欧姆定律刻度更改：短接，调节调零电阻R使电流表G 的指针满偏。即有“0”断路，电流表G中无电流，表的指针不偏转，指针位置“∞”“R”X二、欧姆表1．基本构造：欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成，如图所示，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．2 . 欧姆表原理I=03.表盘结构欧姆表盘的刻度是均匀的吗？因为I 与Rx 之间的关系不是线性关系，所以欧姆表盘的刻度不均匀I =4 .中值电阻注意：(1) 欧姆表的刻度与其它表刻度相反，且刻度不均匀
（2）欧姆表每次测电阻前需调零。不能带电测量。（3）欧姆表中电池用久了，电动势和内阻要改变，测出的电阻值有较大的误差。所以欧姆表常用来粗测电阻。5 .欧姆表的使用: 　　一般常用的欧姆表是多用电表中的一个功能．欧姆表的使用要点是：
（1）根据被测电阻的大致值，将选择开关旋转到欧姆挡相应的倍率上．
欧姆档的倍率表示测量值跟指针指示值的倍数关系．例如用“×10”档测某电阻时，指示值为15，则表示被测电阻值是15×10＝150（?）．选取档位的根据是以测量时指针尽可能达半偏为宜．(2)调零.红,黑表笔短接,调节调零旋钮(调节调零电阻的值)使指针指向最右方0?处．
(3)测量：将被测电阻跨接在红、黑表笔间．
注意：①不要用手接触电阻的两引线．
②若发现指针偏角太大或太小应换用倍率较小或较大的挡．但每次换档后必须重新调零．
③每次测电阻前都要把电阻从电路中断开不能带电测量。
（4）读数：测量值＝表盘指针示数×倍率．
(3)测量完毕，将选择开关旋转到空档或交流高压档,拨出表笔，长期不用应取出电池．Ω表读数124 Ω1.50k Ω6.欧姆表测电阻的优缺点: 优点：测量方便

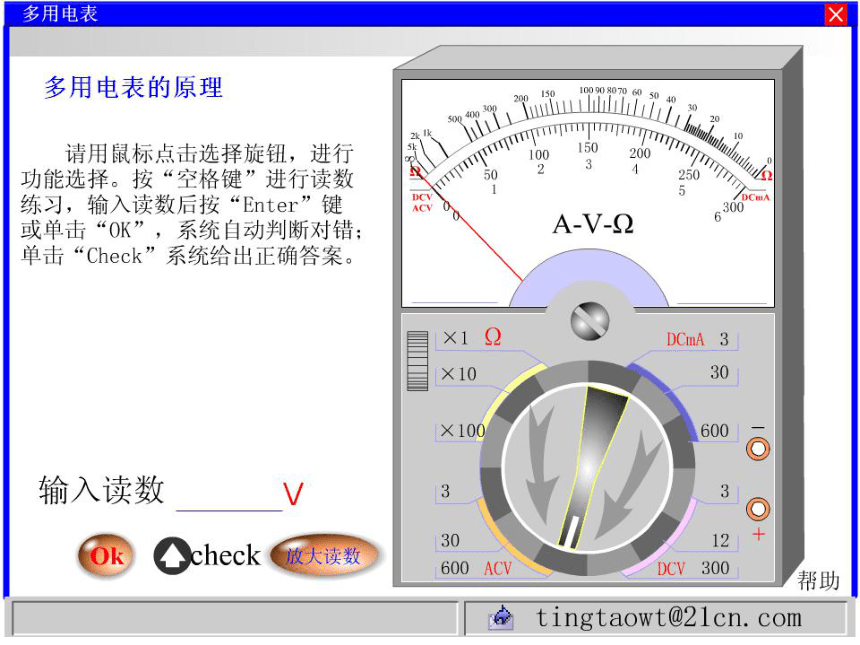

缺点：若电池用久了，电动势与内阻会变化，产生误差较大，只能粗略测量电阻RxR_GEr+问题:电压表、电流表和欧姆表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?7、引入多用电表问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大
电压：6大
