【湖南师大附中内部资料】高中物理选修3精美可编辑课件：2 9测定电池的电动势和内阻（ppt课件）

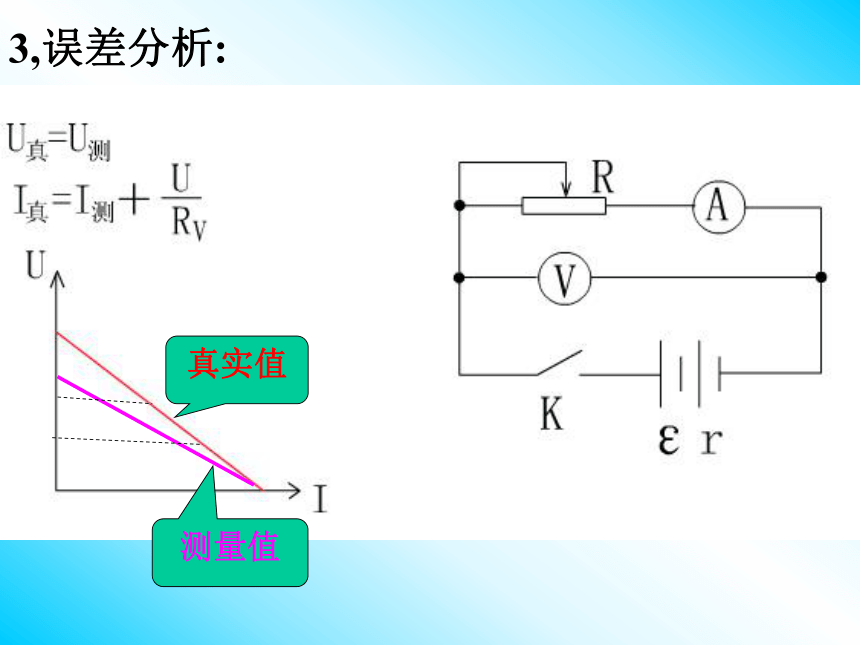

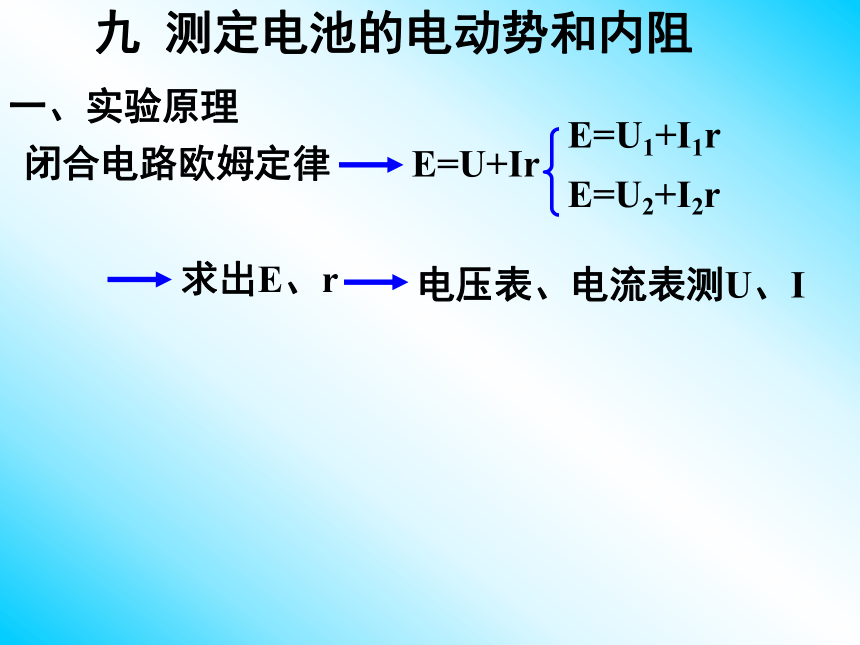

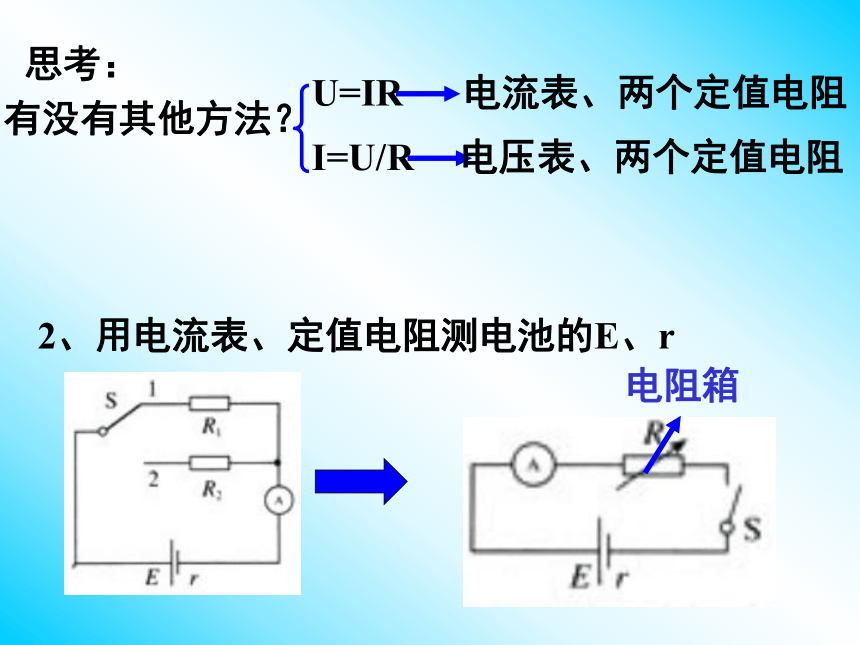

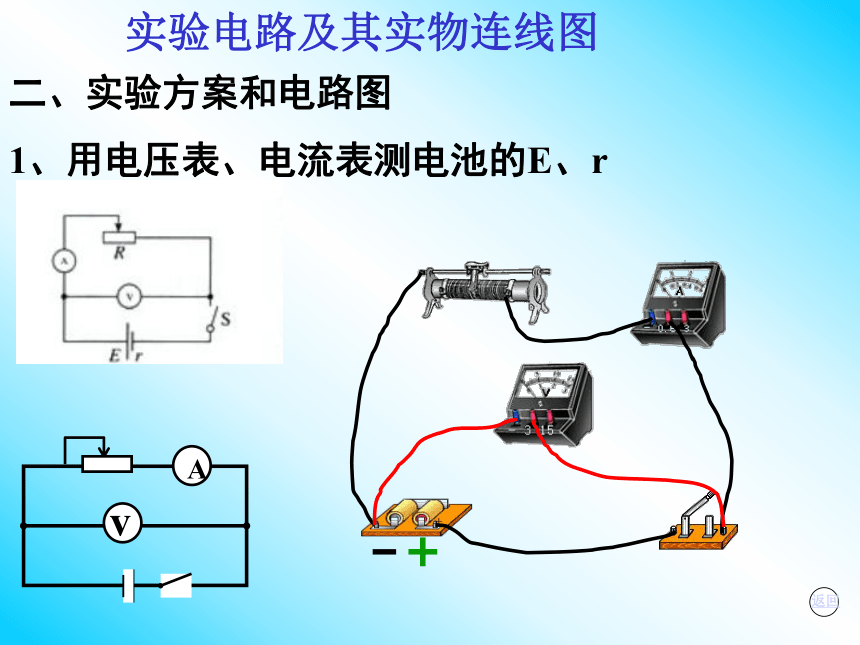

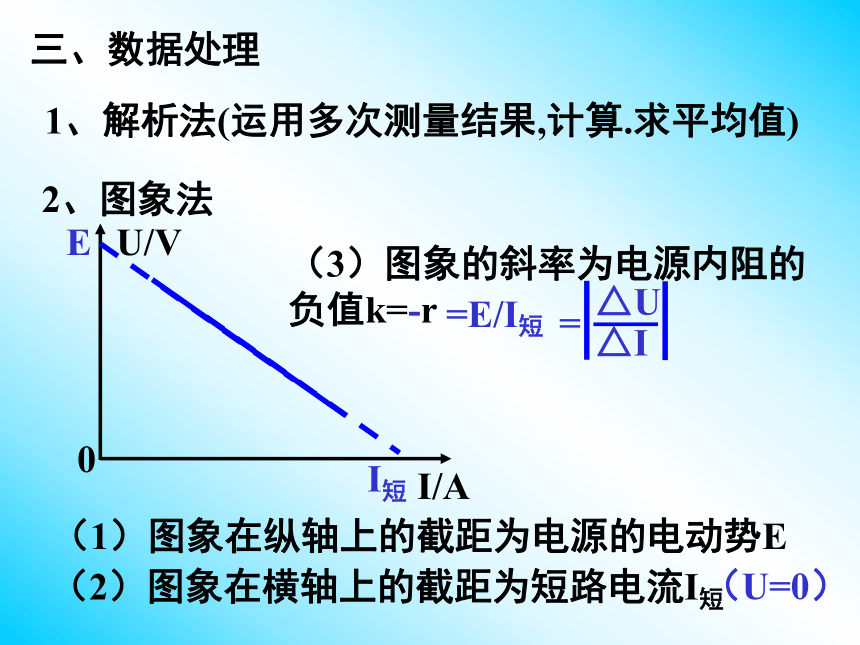

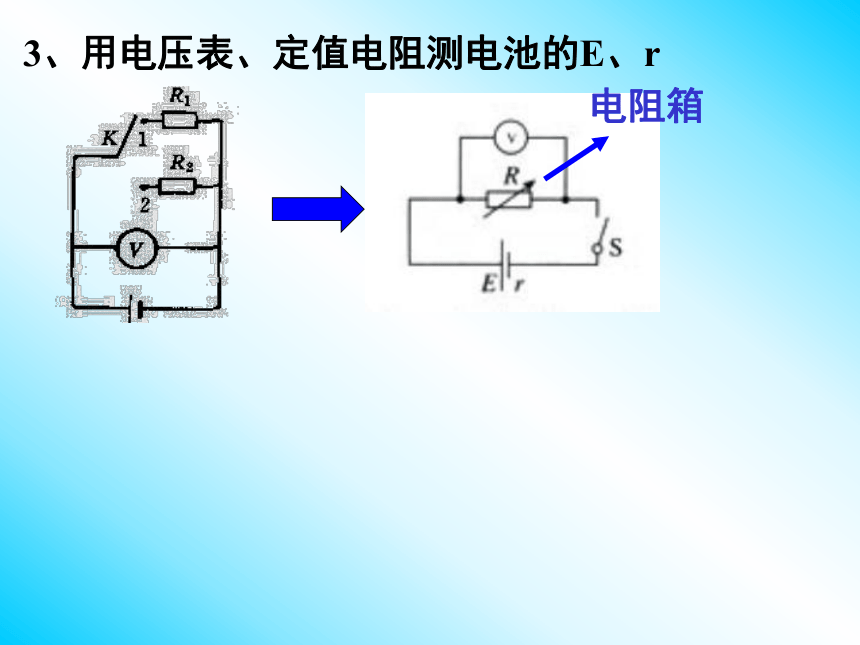

课件16张PPT。测定电源电动势和内阻湖南师大附中:邱建忠九 测定电池的电动势和内阻一、实验原理闭合电路欧姆定律E=U+IrE=U1+I1rE=U2+I2r求出E、r电压表、电流表测U、I实验电路及其实物连线图二、实验方案和电路图1、用电压表、电流表测电池的E、r2、用电流表、定值电阻测电池的E、r电阻箱思考：有没有其他方法？U=IR电流表、两个定值电阻I=U/R电压表、两个定值电阻3、用电压表、定值电阻测电池的E、r电阻箱三、数据处理1、解析法(运用多次测量结果,计算.求平均值)2、图象法EI短（1）图象在纵轴上的截距为电源的电动势E（2）图象在横轴上的截距为短路电流I短（U=0）（3）图象的斜率为电源内阻的负值k=-r=E/I短真实值测量值3,误差分析:误差分析：真实值测量值例1. 一位同学记录的6组数据见表。试根据这些数据在下图中画出U—I图线，并根据图线读出电池的电动势E= ，电池的内阻 r = Ω .······1.480.75 例2. 如图示的电路中，R1 、R2为标准电阻，测定电源的电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值 真实值，内阻的测量值 真实值，产生误差的原因是 。等于偏大电流表有内阻 例.在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的 （ ）
A. 一只电流表和一个滑动变阻器
B. 一只电流表和一只电压表
C. 一只电流表和一个电阻箱
D. 一只电压表和一个电阻箱C D 例3. 如图是测量电源内电阻的电路，下列关于误差的说法，正确的是 ( )A .由于电流表的分压作用，使内电阻的测量值小于真实 值；B. 由于电流表的分压作用，使内电阻的测量值大于真实值；C. 由于电压表的分流作用，使内电阻的测量值小于真实值；D. 由于电压表的分流作用，使内电阻的测量值大于真实值； C解： E = U + Ir ， I=(IA +U/RV) ，由于电压表的分流作用，对于每个电压值U1 ，测得的电流IA小于总电流I1，U越大，I A跟I1相差越大， 画出的图线应为实线所示：所以内电阻的测量值小于真实值。现有器材：量程为10.0mA、内阻约30—40Ω的电流表一个，定值电阻R1=150Ω，定值电阻R2=100Ω ，单刀单掷开关K，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。
（1）按要求在实物图上连线。
（2）?用已知量和直接测得量表示的待测电动势的表达式为= ，式中各直接测得量的意义是： .2002年河南卷 （1）连图：左图只用R1接入电路；右图用R1和R2串联接入电路。 （2） I1是外电阻为R1时的电流，
I2是外电阻为R1和R2串联时的电流.测量原理：E=I1（R1+ Rg+ r） ① E=I2（ R1+ R2+ Rg+ r） ②联立① ②解得注意：若只用R2接在电路中，则电流将超过电
流表的量程，所以用 R1和R2串联接入电路。 [解答]：
