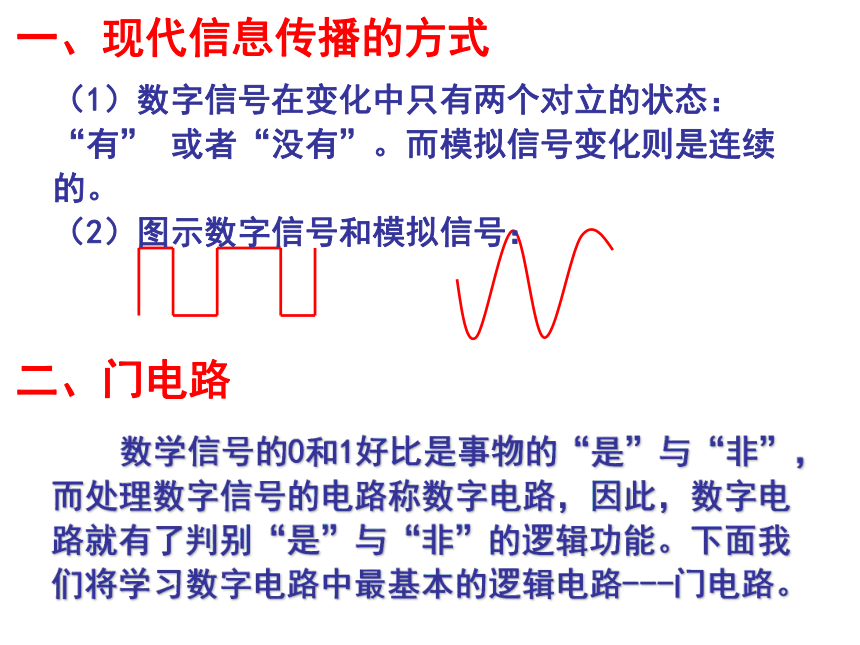

课件22张PPT。第10节 简单逻辑电路湖南师大附中:邱建忠一、现代信息传播的方式（1）数字信号在变化中只有两个对立的状态：“有” 或者“没有”。而模拟信号变化则是连续的。
（2）图示数字信号和模拟信号： 数学信号的0和1好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。下面我们将学习数字电路中最基本的逻辑电路---门电路。 二、门电路门电路的概念：
门电路是用来实现基本逻辑功能的电子电路，可以由二极管、三极管等分立元件构成，也可以制成集成电路。
门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。
门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。

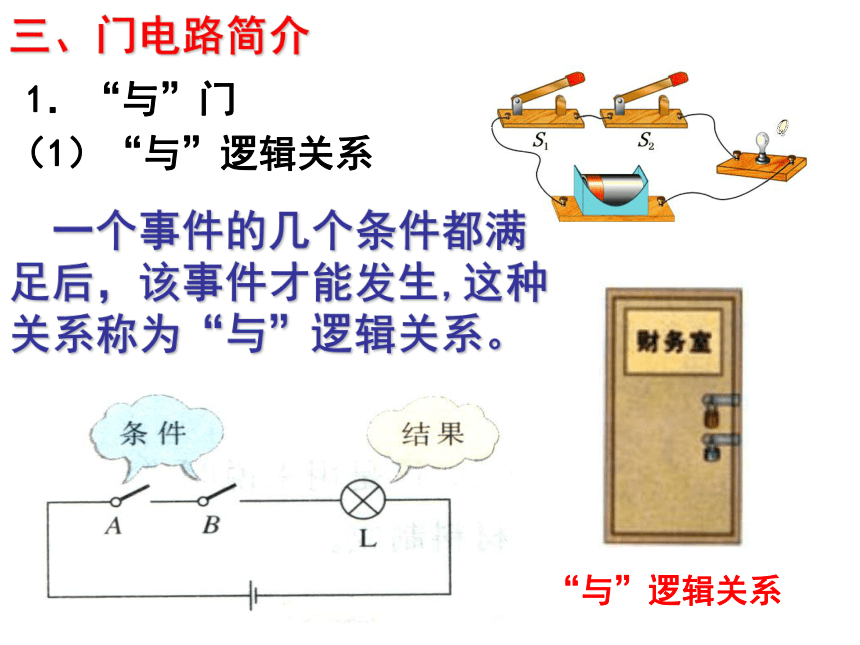

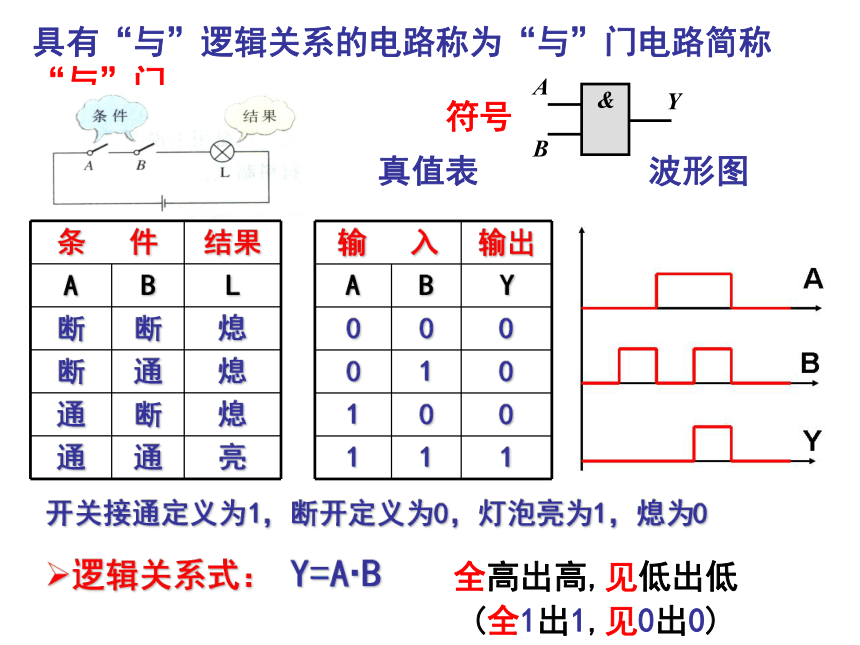

有三种类型：与门电路、或门电路和非门电路，或是由上述三种基本门电路构成。三、门电路简介1．“与”门（1）“与”逻辑关系 一个事件的几个条件都满足后，该事件才能发生,这种关系称为“与”逻辑关系。“与”逻辑关系具有“与”逻辑关系的电路称为“与”门电路简称“与”门逻辑关系式： Y=A·B开关接通定义为1，断开定义为0，灯泡亮为1，熄为0真值表波形图全高出高,见低出低
(全1出1,见0出0)2．“或”门（1）“或”逻辑关系 几个条件中，只要有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。具有“或”逻辑关系的电路称为“或”门电路简称“或”门逻辑关系式： Y=A＋B真值表波形图全低出低,见高出高

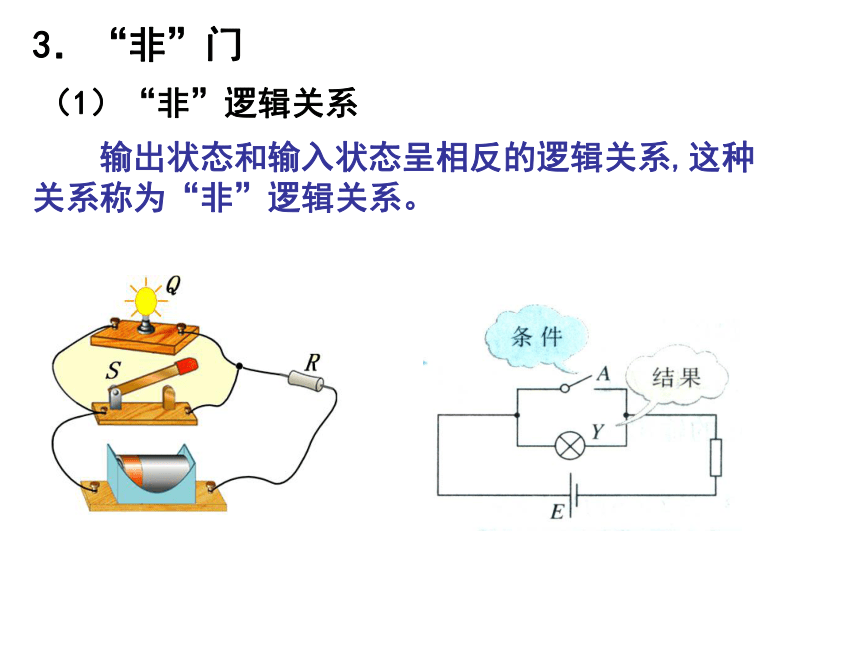

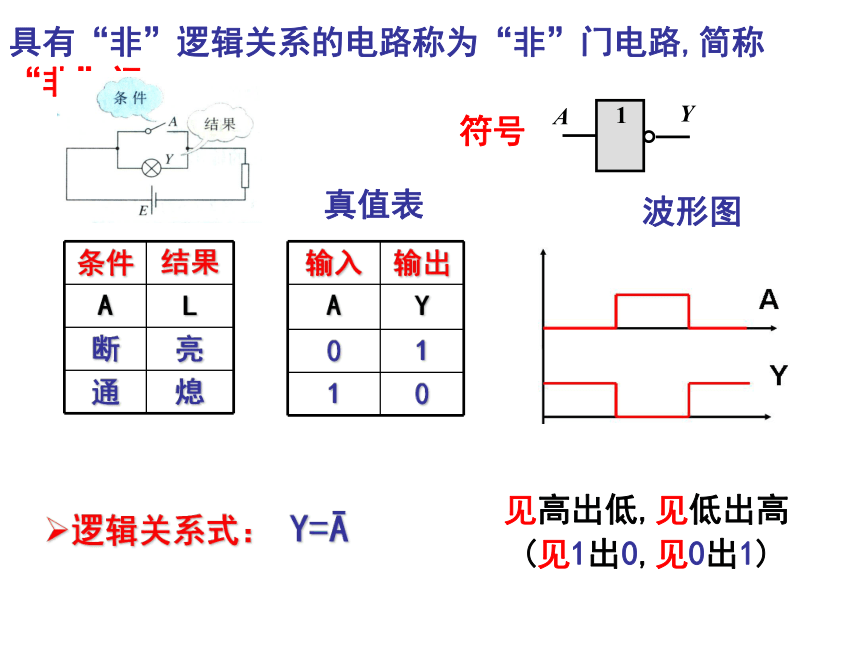

(全0出0,见1出1)3．“非”门（1）“非”逻辑关系 输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。具有“非”逻辑关系的电路称为“非”门电路,简称“非”门真值表波形图见高出低,见低出高
(见1出0,见0出1)●逻辑关系 ●真值表 与门 或门 非门 ●符号 四、集成电路四个2输入“与”门集成电路的外引线在显微镜下看到的一个芯片的局部 集成块 【例题】图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。 (1) 要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件? (2) 为什么温度高时电铃会被接通？ (3) 为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些?●实验现象 ●逻辑关系 思考与讨论：这两电路能分别属于哪一类“门”？实验操作举例路灯自控开关自然光模拟路灯某门电路构成的一简单控制电路如图,其中为光敏电阻,光照时电阻很小,R为变阻器,L为小灯泡.其工作情况是:当光敏电阻受到光照时,小灯L不亮,不受光照时,小灯L亮.①请在电路中虚线框内画出该门电路符号； ②该门电路是 。非 有一个电路决定是否工作,电路中用A和B分别表示二个元件,用C和D分别表示另二个元件）,如果工作,输出为高电势。 （1）如果A和B都滿足条件（“滿足条件”输入为高电势）工作，则电路才一起工作。请画出输出端Z输出的电信号，并完成该门电路的真值表。如图电路图是一个应用“非”门构成一个简易火警报警电路，则图中X框，Y框中应是 （ ） A.X为热敏电阻， Y为可变电阻； B.X为热敏电阻， Y为开关； C.X为可变电阻， Y为热敏电阻； D.X，Y为热敏电阻。C一逻辑电路，要求AB输入相同时，结果为真（1），AB输入不相等时，输出为假（0）。在右边电路三个空框内填上适合的门电路符号。
