【湖南师大附中内部资料】高中物理选修3精美可编辑课件：4.3 楞次定律2

课件17张PPT。4.3 楞次定律2湖南师大附中物理组楞次定律

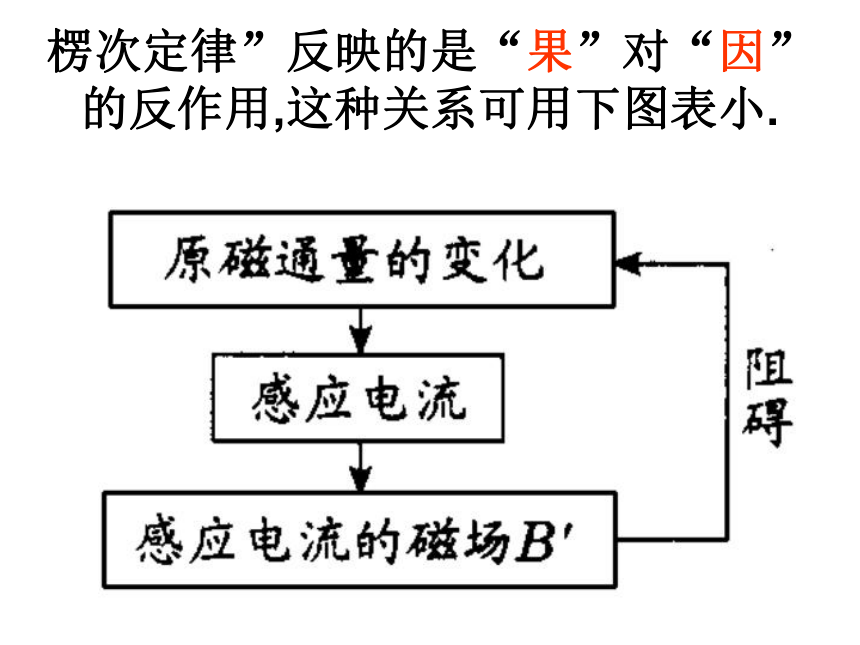

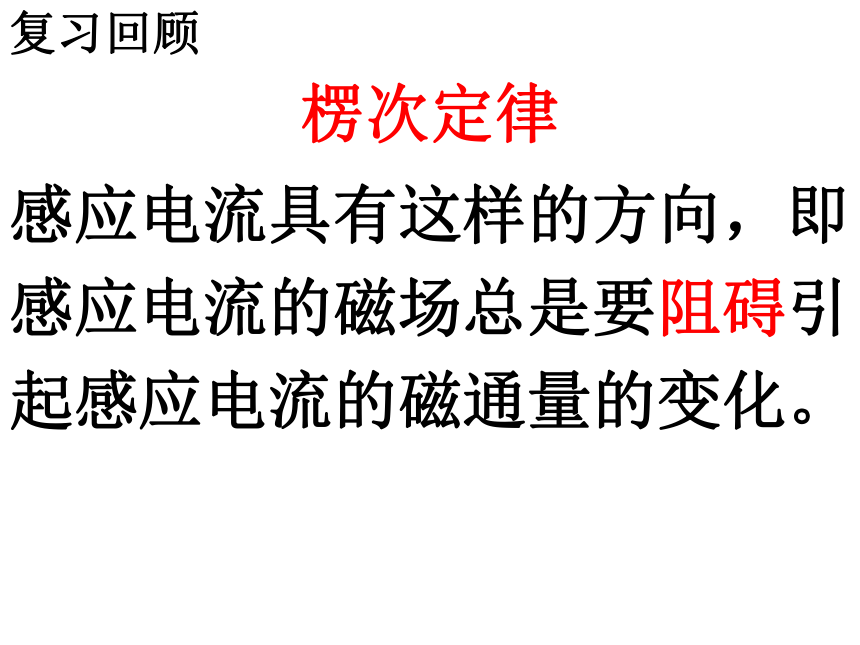

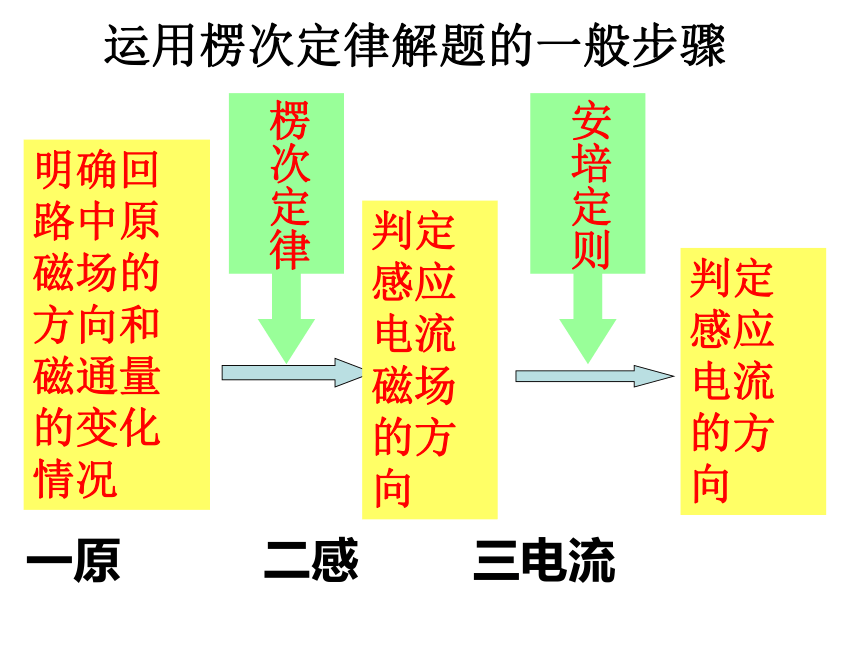

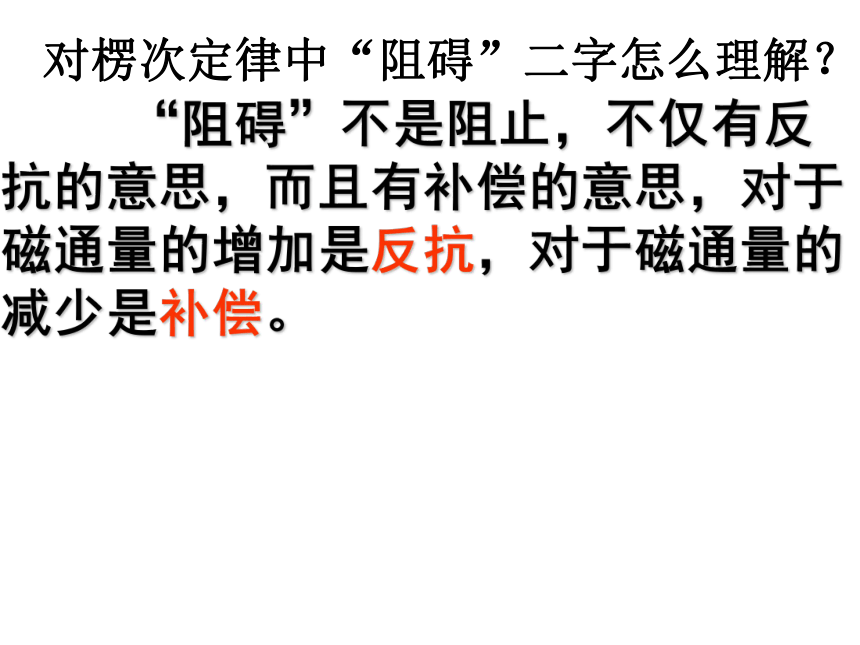

感应电流具有这样的方向，即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。复习回顾对楞次定律中“阻碍”二字怎么理解？ “阻碍”不是阻止，不仅有反抗的意思，而且有补偿的意思，对于磁通量的增加是反抗，对于磁通量的减少是补偿。楞次定律”反映的是“果”对“因”的反作用,这种关系可用下图表小.明确回路中原磁场的方向和磁通量的变化情况判定感应电流磁场的方向判定感应电流的方向运用楞次定律解题的一般步骤一原 二感 三电流Nad
b
c
ⅠⅡⅢ

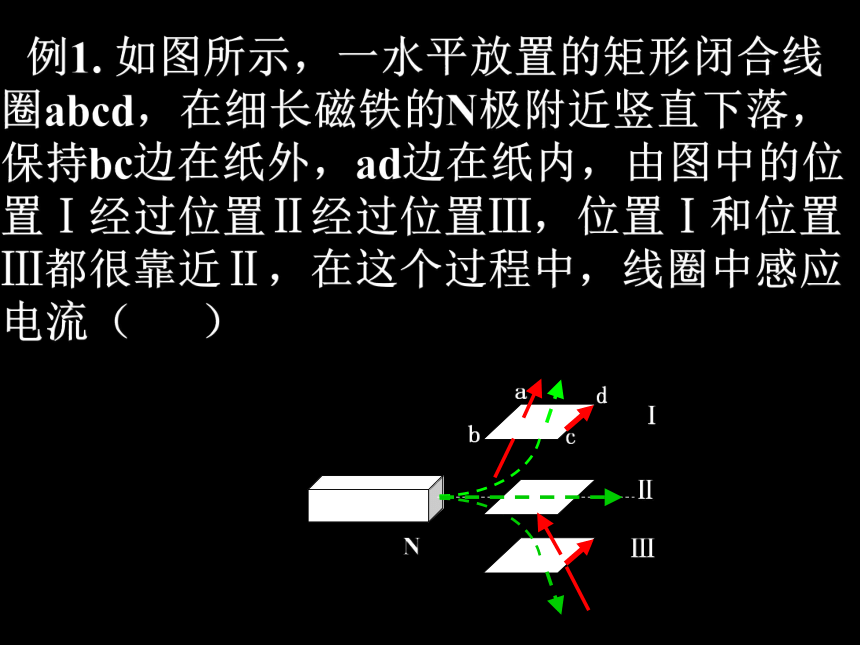

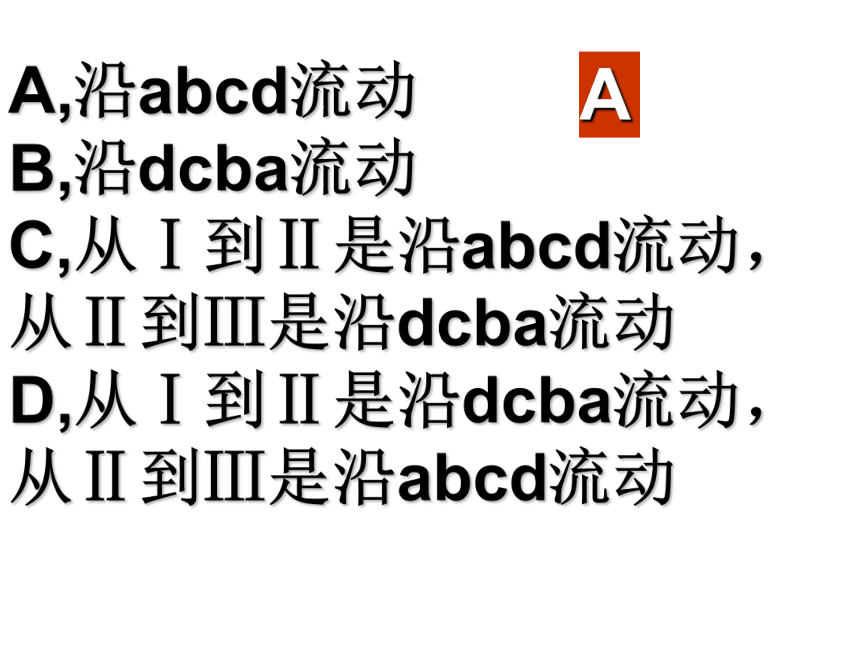

例1. 如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中的位置Ⅰ经过位置Ⅱ经过位置Ⅲ，位置Ⅰ和位置Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流（ ）A,沿abcd流动 B,沿dcba流动C,从Ⅰ到Ⅱ是沿abcd流动，从Ⅱ到Ⅲ是沿dcba流动D,从Ⅰ到Ⅱ是沿dcba流动，从Ⅱ到Ⅲ是沿abcd流动A学以致用例2 、如图，软铁环上绕有A、B两个线圈，当A线圈电路中的开关断开的瞬间，线圈B中的感应电流沿什么方向？请总结应用楞次定律判断感应电流方向的步骤。
B原同向I感【巩固练习1】
如图所示，让闭合线圈由位置1通过一个匀强磁场运动到位置2。线圈在运动过程中，什么时候没有感应电流？为什么？什么时候有感应电流？方向如何？【思考与讨论】
导体棒AB向右运动。
(1)我们研究的是哪个闭合电路？
(2)当导体棒AB向右运动时，穿过闭合电路的磁通量是增大还是减少？
(3)感应电流的磁场应该是沿哪个方向方向如何？
(4)导体棒AB中的感应电流是沿哪个方向的？II右手定则右手定则伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从手心进入，并使拇指指向导线运动方向，这是四指所指的方向就是感应电流的方向．小结 判断感应电流的方向：?楞次定律是普遍适用的
?导体切割磁感线时用右手定则方便.
二者是一般和特殊的关系.练习1 :下图中k接通时乙回路有感应电流产生吗？方向如何？2,如图所示，A、B两个线圈绕在同一个闭合铁芯上，它们的两端分别与电阻可以不计的光滑、水平、平行导轨P、Q和M、N相连；P、Q处在竖直向下的匀强磁场中，M、N处在竖直向下匀强磁场中；直导线ab横放在P、Q上，直导线cd横放在M、N上，cd原来不动，下列说法正确的有（ ）
A．若ab向右匀速滑动，则cd也向右滑动
B．若ab向右加速滑动，则cd也向右滑动
C．若ab向右减速滑动，则cd也右滑动
D．若ab向右减速滑动，则cd也左滑动××××××××××××××××××××××B2B1MNcdPQabAABB3,下图中滑动变阻器滑片p左移时，标出电流计回路中感应电流的方向。
