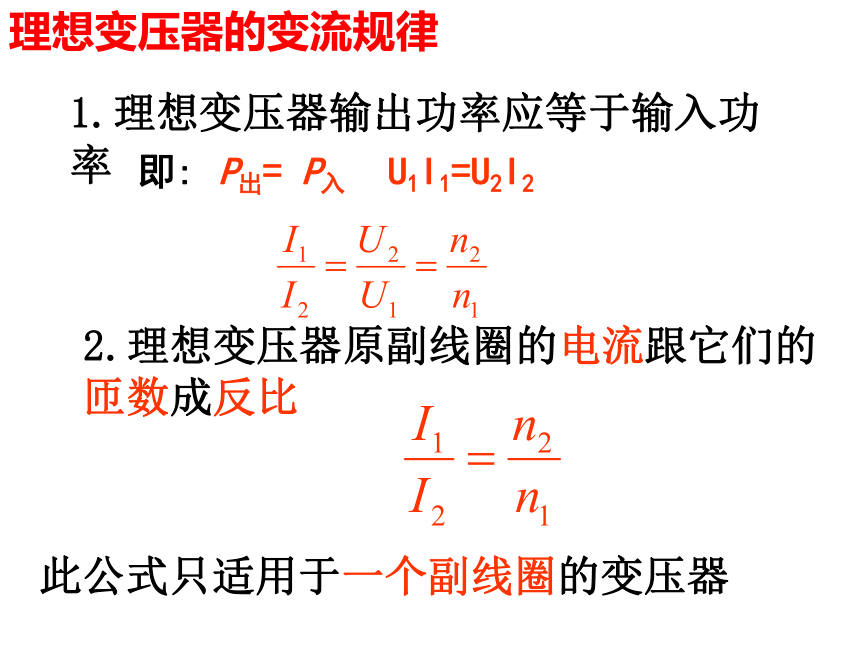

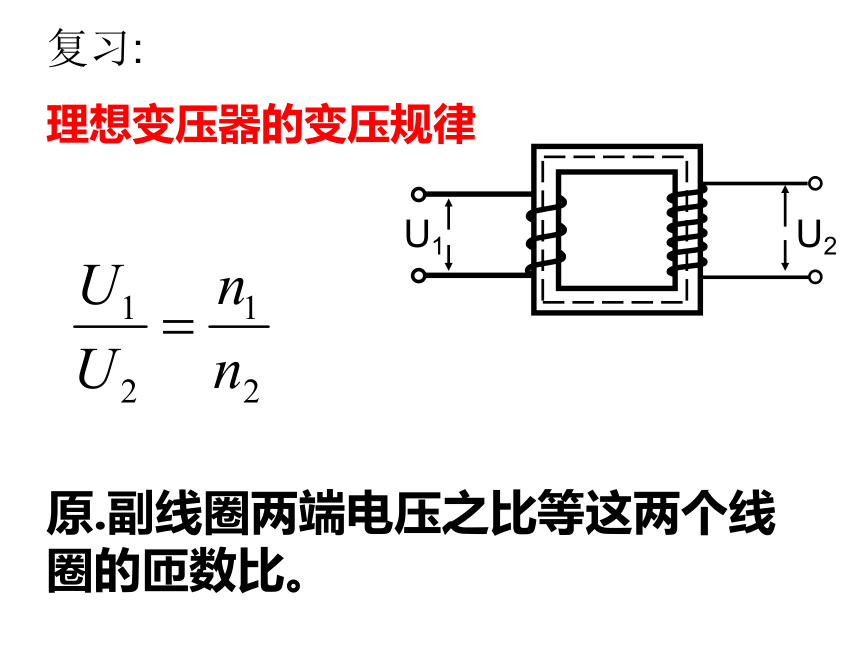

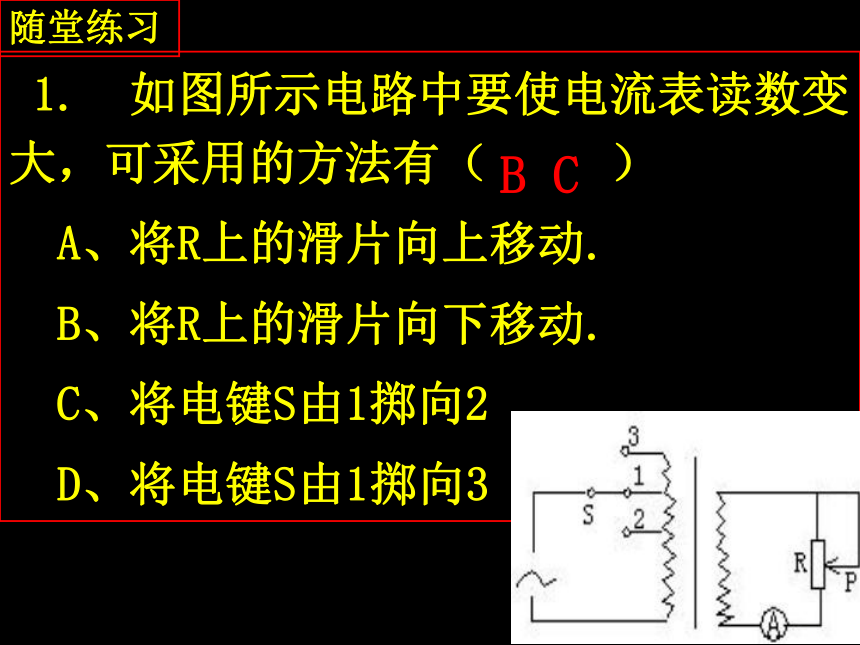

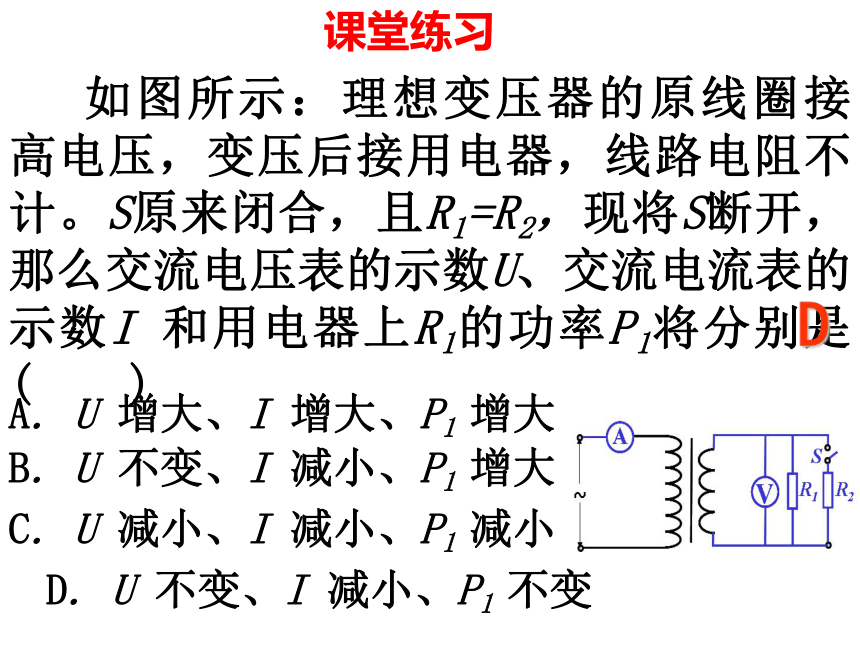

课件19张PPT。5.4变压器2湖南师大附中高二物理组原.副线圈两端电压之比等这两个线圈的匝数比。 理想变压器的变压规律复习:理想变压器的变流规律1.理想变压器输出功率应等于输入功率即: U1I1=U2I2P出= P入2.理想变压器原副线圈的电流跟它们的匝数成反比此公式只适用于一个副线圈的变压器A. U 增大、I 增大、P1 增大C. U 减小、I 减小、P1 减小D. U 不变、I 减小、P1 不变B. U 不变、I 减小、P1 增大如图所示：理想变压器的原线圈接高电压，变压后接用电器，线路电阻不计。S原来闭合，且R1=R2，现将S断开，那么交流电压表的示数U、交流电流表的示数I 和用电器上R1的功率P1将分别是( ) D课堂练习 1. ?如图所示电路中要使电流表读数变大，可采用的方法有（? ）
A、将R上的滑片向上移动.
B、将R上的滑片向下移动.?
C、将电键S由1掷向2?

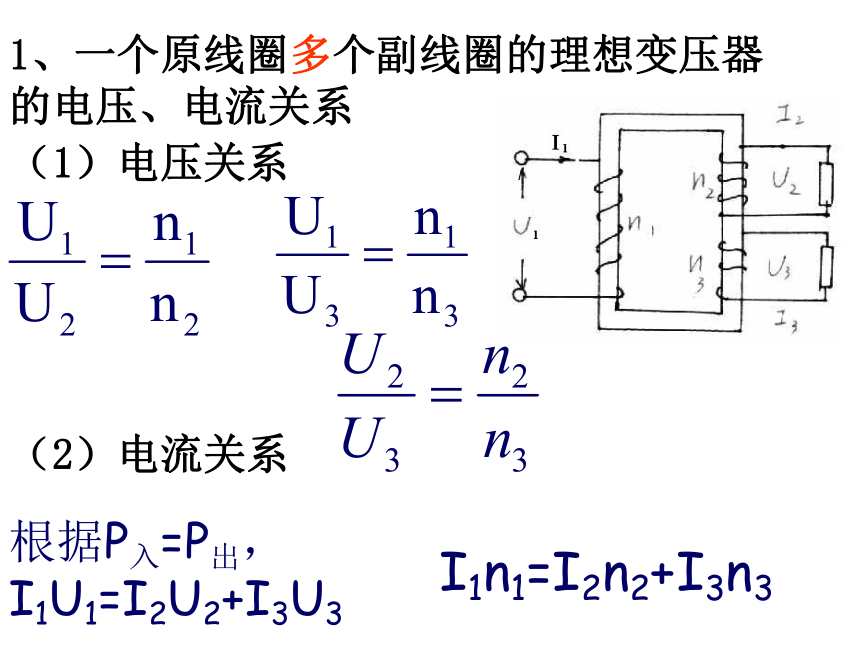

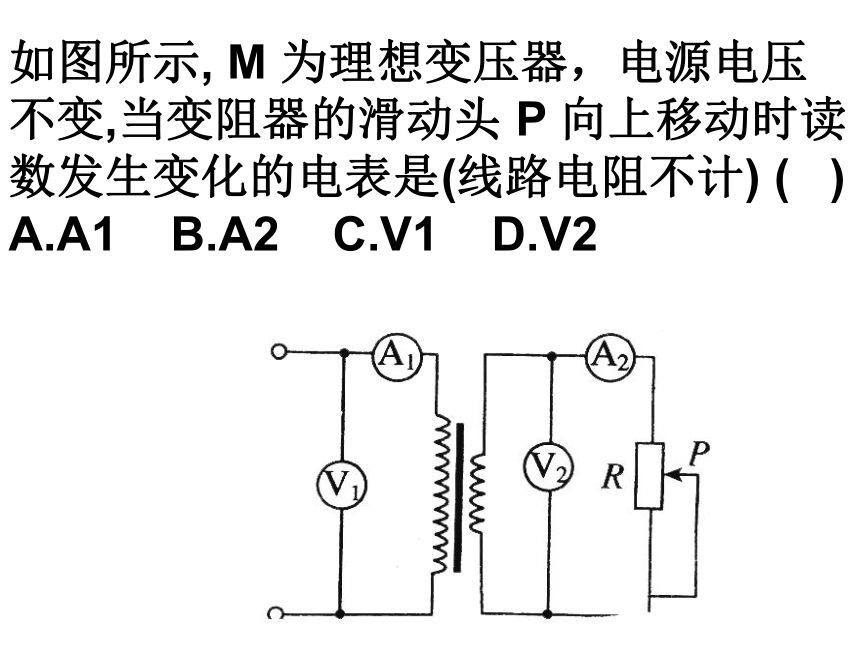

D、将电键S由1掷向3B C随堂练习如图所示, M 为理想变压器，电源电压不变,当变阻器的滑动头 P 向上移动时读数发生变化的电表是(线路电阻不计) ( ) A.A1 B.A2 C.V1 D.V21、一个原线圈多个副线圈的理想变压器的电压、电流关系（1）电压关系（2）电流关系根据P入=P出，I1U1=I2U2+I3U3I1n1=I2n2+I3n3一台理想变压器原线圈匝数n1 = 1100匝，两个副线圈的匝数分别是n2 = 60匝，n3 = 600匝，若通过两个副线圈中的电流强度分别是I2 = 1 A ，I3 = 4 A ，求原线圈中的电流强度。几种常用变压器1.自耦变压器升压变压器降压变压器 自耦变压器的原副线圈共用一个线圈2.互感器电流互感器电压互感器 使用时把原线圈与电路并联，原线圈匝数多于副线圈匝数 使用时把原线圈与电路串联，原线圈匝数少于副线圈匝数几种常用变压器 钳形电流表的外形和结构如图(a)所示。图(a)中电流表的读数为1.2A 。图(b)中用同一电缆线绕了3匝，则( )
A.这种电流表能测直流电流,图(b)的读数为2.4A
B.这种电流表能测交流电流,图(b)的读数为0.4A
C.这种电流表能测交流电流,图(b)的读数为3.6A
D.这种电流表既能测直流电流,又能测交流电流，图(b)的读数为3.6AC课堂练习如图所示，理想变压器的O点为副线圈的中心抽头，电路中的两个电阻的大小相同，设开关S闭合前后原线圈的电流为和，则电流I1∶I2为：（ ） A．1∶1 B．2∶1 C．1∶2 D．上述三个选项均不正确如图 所示，一理想变压器非负载供电，变压器输入电压不变，若电键S闭合，则图中所有交流电表的示数及变压器输入电功率的变化情况为：（ ）A如图 所示，一理想变压器，两个副线圈匝数分别为n1和n2，当将负载接在ab间,使cd空载时，电流表的读数为I1；当将负载接在cd间，而使ab空载时,电流表的读数为I2，则I1与I2的关系为：（ ）B一理想变压器原线圈接交流电源，副线圈接电阻，则下列哪些方法可使输入功率增加为原来的2倍： A、次级线圈的匝数增加为原来的2倍 B、初级线圈的匝数增加为原来的2倍 C、负载电阻变为原来的2倍 D、副线圈匝数和负载电阻均变为原来的2倍如图所示，小型交流发电机的电动势为E=20V，内阻不计，它通过一个阻值R＝6Ω的指示灯连接到一个理想降压变压器的输入端。在变压器的输出端并联着24只规格都是“6V，0.25W"彩色小灯泡，每只灯泡都正常发光，导线电阻不计(设小灯泡的电阻不随温度变化)。求： (1)原线圈中的电流； (2)降压变压器初级、次级线圈的匝数比； (3)若只使用18盏彩色小灯泡，通过计算说明这时每盏小灯泡的工作状态如何?(设小灯泡的电阻不随温度变化)
