动态电路题

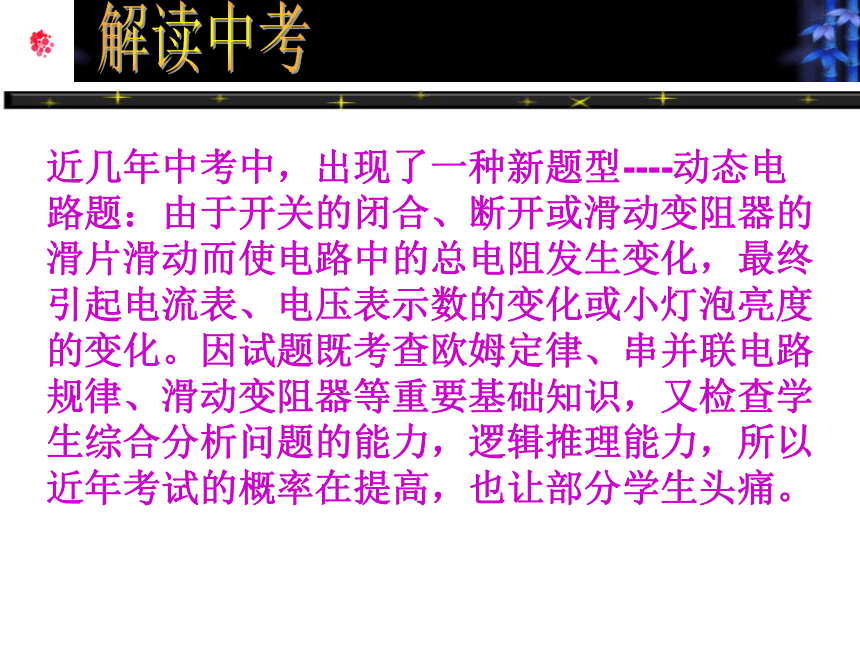

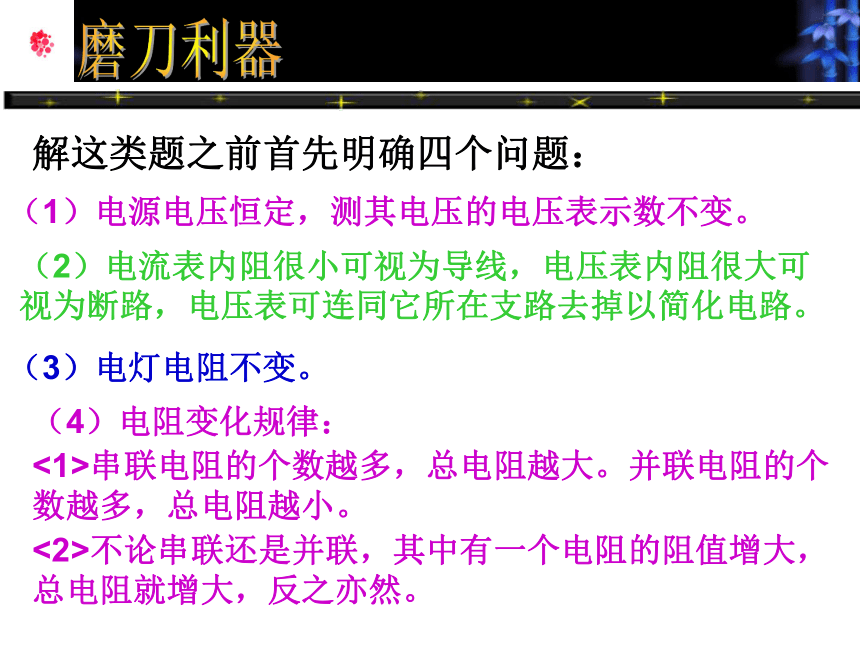

课件26张PPT。这里不是题海只是一种方法授人以渔中考复习专题动态电路题授课人：孙梅（宜春中学）解读中考近几年中考中，出现了一种新题型----动态电路题：由于开关的闭合、断开或滑动变阻器的滑片滑动而使电路中的总电阻发生变化，最终引起电流表、电压表示数的变化或小灯泡亮度的变化。因试题既考查欧姆定律、串并联电路规律、滑动变阻器等重要基础知识，又检查学生综合分析问题的能力，逻辑推理能力，所以近年考试的概率在提高，也让部分学生头痛。 磨刀利器解这类题之前首先明确四个问题：（1）电源电压恒定，测其电压的电压表示数不变。（2）电流表内阻很小可视为导线，电压表内阻很大可视为断路，电压表可连同它所在支路去掉以简化电路。（3）电灯电阻不变。（4）电阻变化规律：
<1>串联电阻的个数越多，总电阻越大。并联电阻的个数越多，总电阻越小。

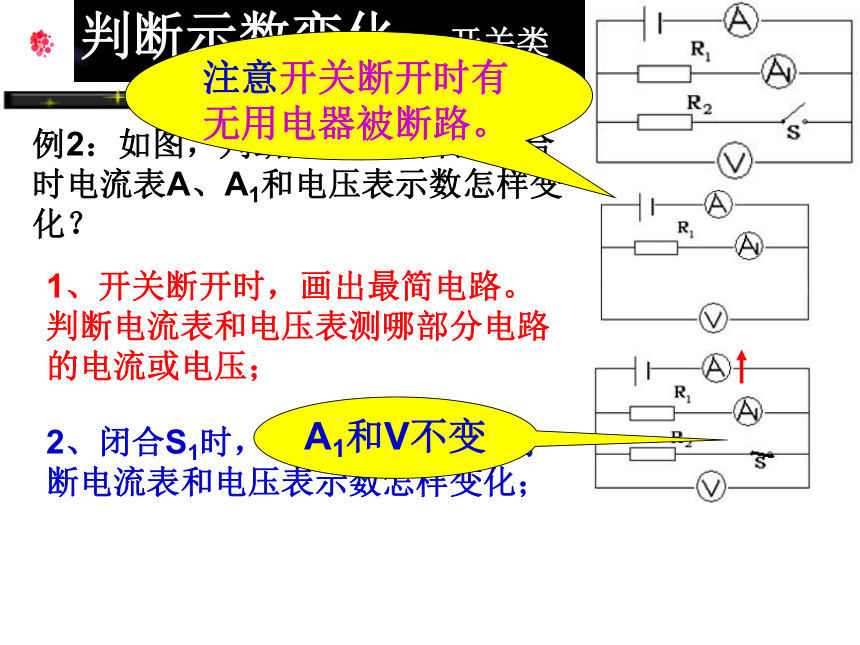

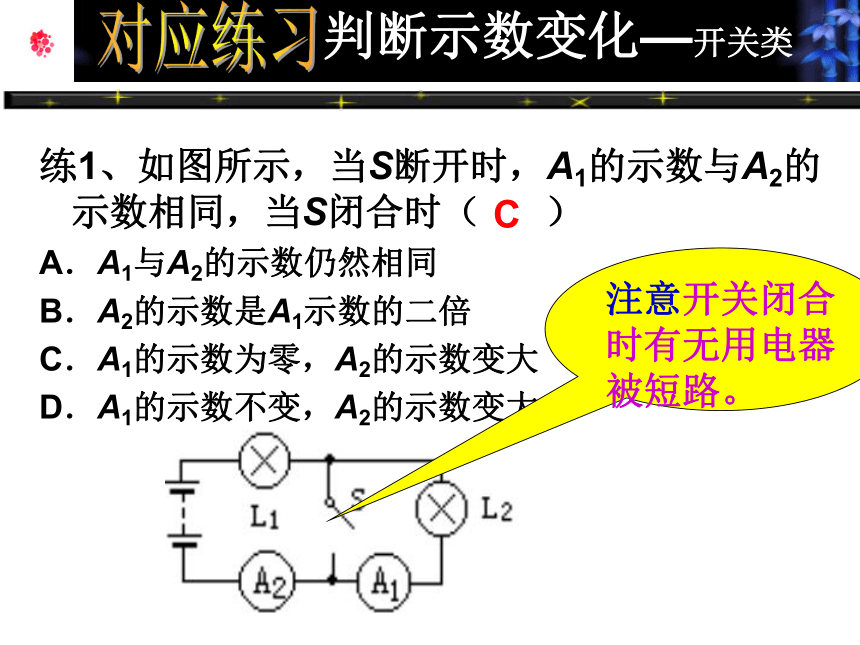

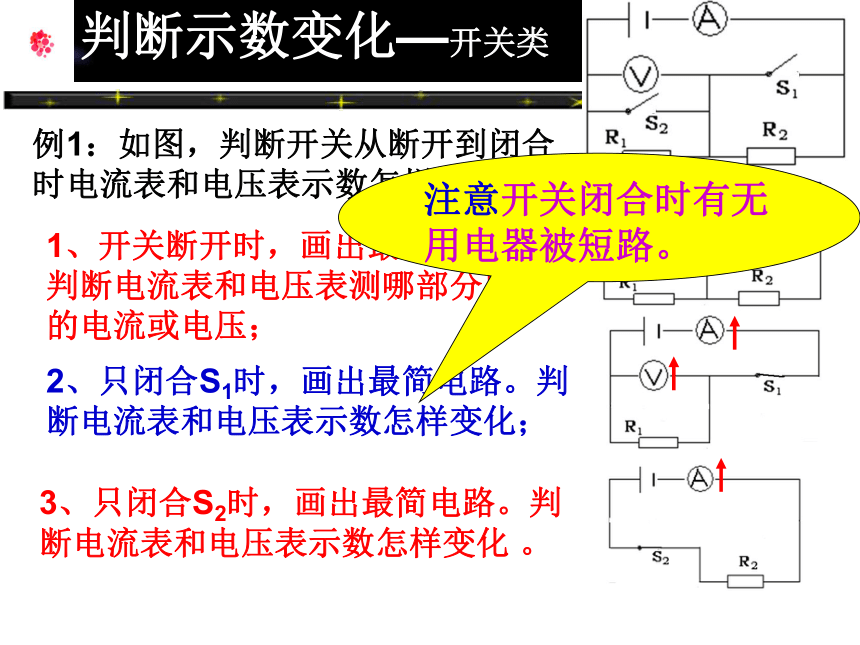

<2>不论串联还是并联，其中有一个电阻的阻值增大，总电阻就增大，反之亦然。判断示数变化—开关类1、开关断开时，画出最简电路。判断电流表和电压表测哪部分电路的电流或电压；2、只闭合S1时，画出最简电路。判断电流表和电压表示数怎样变化；3、只闭合S2时，画出最简电路。判断电流表和电压表示数怎样变化 。例1：如图，判断开关从断开到闭合时电流表和电压表示数怎样变化？注意开关闭合时有无用电器被短路。 判断示数变化—开关类1、开关断开时，画出最简电路。判断电流表和电压表测哪部分电路的电流或电压；2、闭合S1时，画出最简电路。判断电流表和电压表示数怎样变化；A1和V不变 例2：如图，判断开关从断开到闭合时电流表A、A1和电压表示数怎样变化？注意开关断开时有无用电器被断路。 对应练习判断示数变化—开关类练1、如图所示，当S断开时，A1的示数与A2的示数相同，当S闭合时（ ）
A．A1与A2的示数仍然相同
B．A2的示数是A1示数的二倍
C．A1的示数为零，A2的示数变大

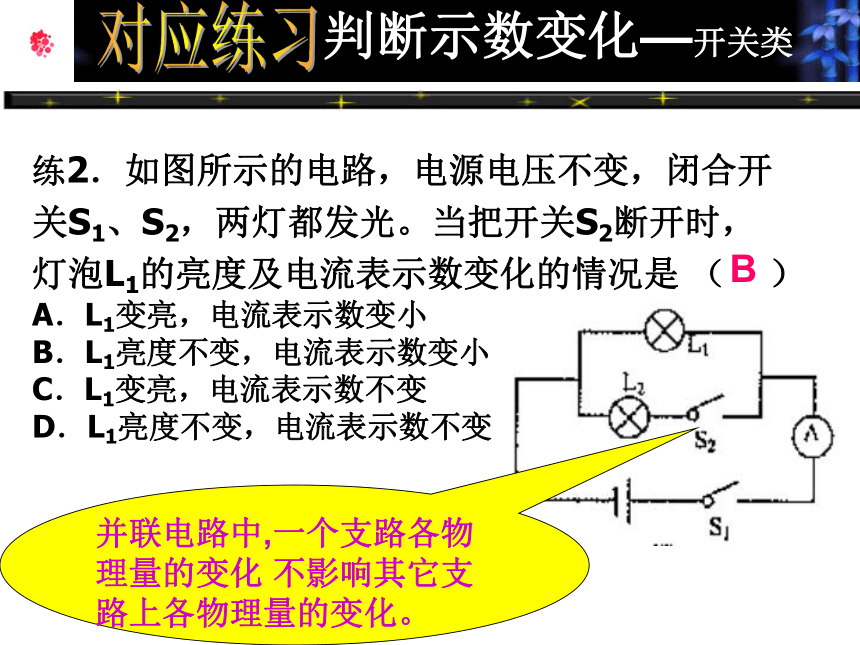

D．A1的示数不变，A2的示数变大C注意开关闭合时有无用电器被短路。 对应练习练2．如图所示的电路，电源电压不变，闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是 （ ）
A．L1变亮，电流表示数变小
B．L1亮度不变，电流表示数变小
C．L1变亮，电流表示数不变

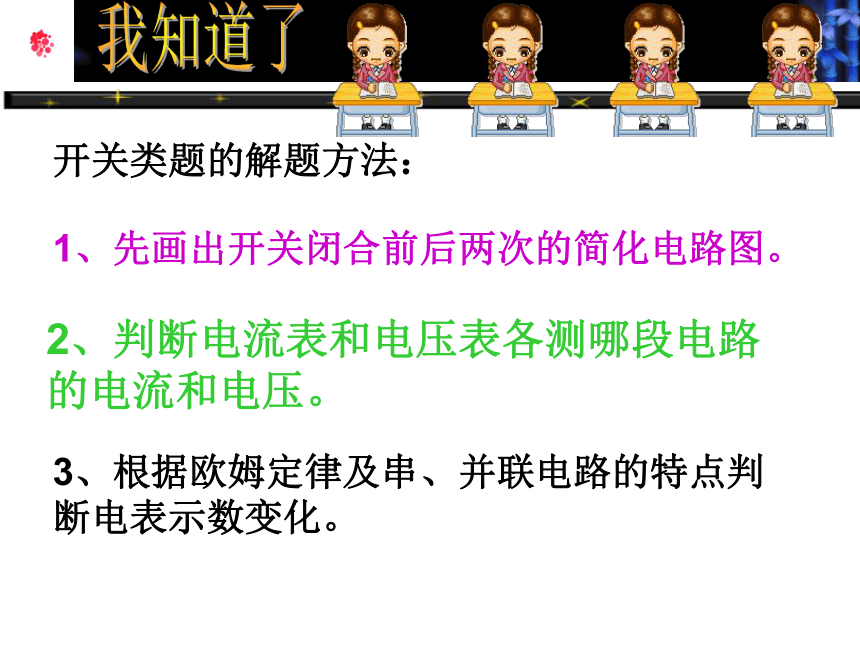

D．L1亮度不变，电流表示数不变?B并联电路中,一个支路各物理量的变化 不影响其它支路上各物理量的变化。判断示数变化—开关类我知道了开关类题的解题方法：1、先画出开关闭合前后两次的简化电路图。2、判断电流表和电压表各测哪段电路的电流和电压。3、根据欧姆定律及串、并联电路的特点判断电表示数变化。判断示数变化—滑动变阻器类例3、如图所示，电源电压不变，开关S闭合，若滑片P向右移动时，电流表的示数 ，电压表的示数 。变 小变 大P磨刀利器磨刀利器判断示数变化—滑动变阻器类例3、如图所示，电源电压不变，开关S闭合，若滑片P向右移动时，电流表A1的示数 ，电流表A2的示数 ，电压表的示数 。不变变 小不变并联电路中,一个支路各物理量的变化 不影响其它支路上各物理量的变化。我知道了分析电路的步骤：2：根据滑片的移动判断变阻器接入电路中电阻变大还是变小(如果电阻变大,总电阻就变大,如果电阻变小,总电阻就变小)。1：判断电路是串联还是并联电路；3:识别电流表或电压表各是测哪部分电路的电流或电压；4：一般电源电压，定值电阻的值是不变的,根据欧姆定律写出电流表（或电压表）所测电流（或电压）的计算表达式,判断电流表（或电压表）示数的大小变化。直击中考练3（08河南）图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R1为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将( ) A．变大 B．变小 C．不变 D．无法确定 判断示数变化—滑动变阻器类A直击中考判断示数变化—滑动变阻器类练4（08荆门）图3是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则( )A．向油箱里加油时，
电流表示数变大?
B．燃油消耗下降时，
电流表示数变大?
C．燃油全部耗尽时，
电流表将被烧坏?
D．油箱加油过满时，
电流表将被烧坏A直击中考判断示数变化—滑动变阻器类练5（08温州）如图是大型电子地磅秤的电路图(电源电压恒定)，当称物体的
物重时，滑动变阻器R的滑
片P会向下端滑动。当被称
物体的物重为Gl时，电流表
的示数为I1。被称物体的物
重为G2时，电流表的示数为
I2。若I1(填“<”或“>”或“：”)。 A直击中考判断示数变化—滑动变阻器类练6（08威海）图４是小丽设计的压力传感器的原理图，其中Ｒ1是滑动变阻器，R2是定值电阻。当压力F增大时( )
Ａ．电流表示数减小，
电压表示数增大
Ｂ．电流表示数减小，
电压表示数减小
Ｃ．电流表示数增大，
电压表示数增大
Ｄ．电流表示数增大，
电压表示数减小A磨刀利器判断示数变化—假变阻器例5：开关合上后，当滑片从右端向左端滑动过程中，电流表和电压表的示数是如何变化的？直击中考判断示数变化—假变阻器练7（08太原）计算机鼠标内装有起自动控制作用的传感器，如图是它的工作原理示意图。物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过
电压表示数可反映物体M
移动的距离。当物体M向
右移动时，电流表示数将
______电压表示数将___
________。（选填“变大”、
“不变”或“变小”）不变变大跃跃欲试练8（08江西）如图5所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（　　）C例2、如图所示，当开关由断开变成闭合时，电流表的示数 ，电压表的示数 。增大不变VA开关由断开到闭合滑片由左向右滑（2006年济宁市课改区）如图5所示，电源电压不变，当开关S闭合时，电表示数的变化情况是( ).
A．电流表、电压表示数均变大
B．电流表、电压表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大C1.如图所示电路,当滑动变阻器的滑片向右移动时,电流表的示数 ;电压表的示数 ;滑动变阻器两断的电压 .2.当滑片P从左向右滑动过程中判断电流表示数 和电压表示数 ,灯泡变 。6.在如图所示的电路中，开关S闭合后，当滑动变阻器的滑片P由a向b滑动时， 电压表、电流表的示数的变化情况是( )
A.电压表的示数变大，电流表的示数变小
B.电压表的示数变大，电流表的示数变大
C.电压表的示数不变，电流表的示数不变
D.电压表的示数不变，电流表的示数变小（2006年上海浦东）在如图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，左图电流表示数将______(选填“变大”、“变小”或“不变”);右图电流表示数将 .当右图的滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表示数按从小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为______伏。变小变小2V8 ．在图 5 一 77 所示的电路中，电源电压保持不变．当电键 S 由断开到闭合时，电流表的示数将＿，电压表与电流表示数的比值将＿ . （均选填”变大”、“不变．或“变小” )9 ．图 5 一 78 所示的电路中，电源电压不变， S 断开时，电灯 L 正常发光．当 S 闭合时，电灯 L ＿正常发光（填“能”或“不能” ) ，图中电流表的示数将＿，电压表的示数将＿（两空均选填“增大”、“减小”或“不变”)
