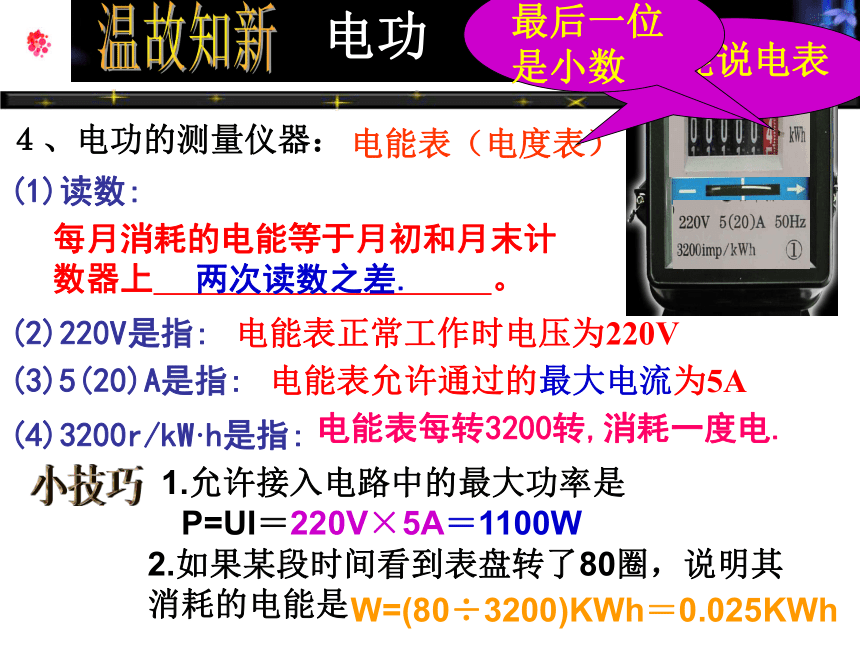

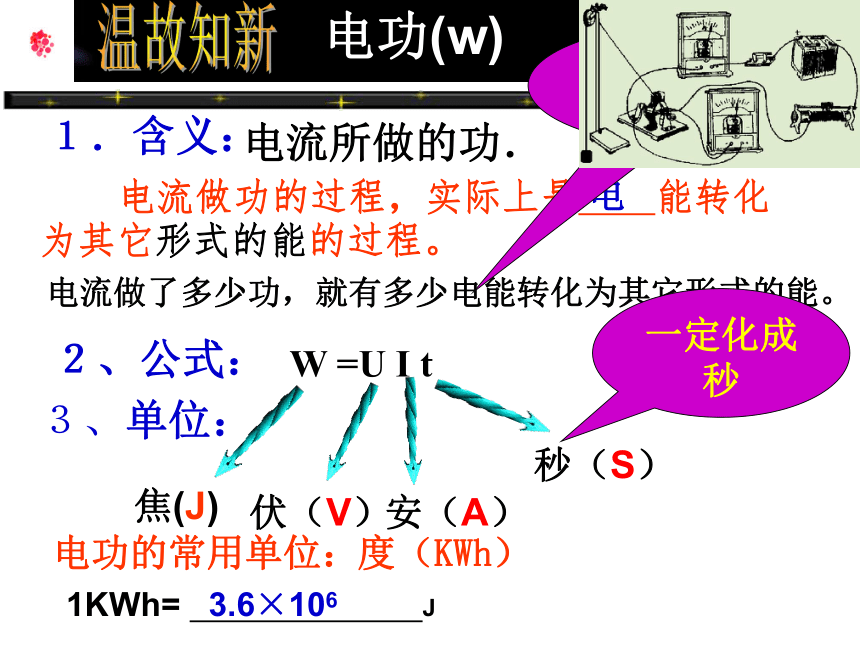

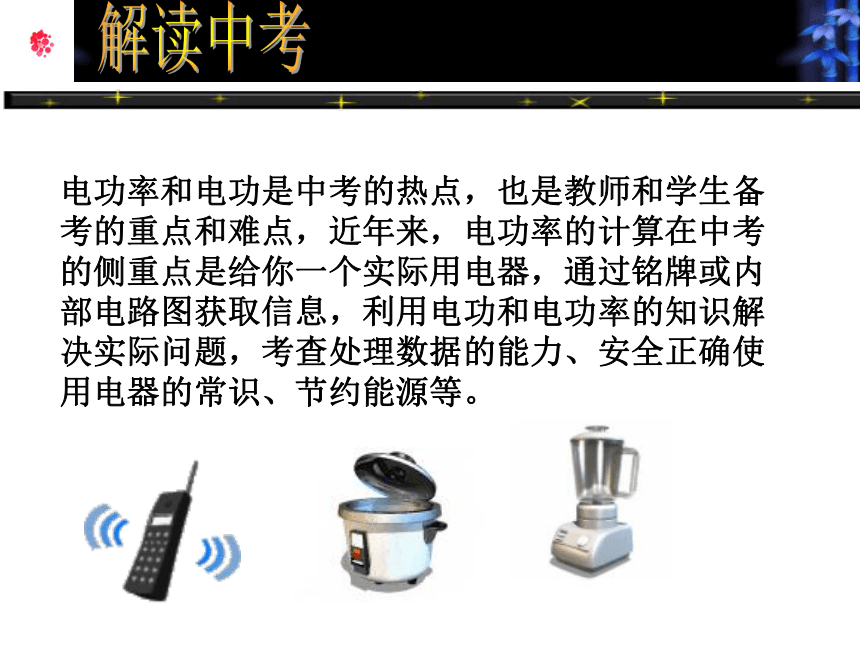

课件25张PPT。这里不是题海只是一种方法授人以渔中考复习专题电功率的计算授课人：孙梅（宜春中学）解读中考电功率和电功是中考的热点，也是教师和学生备考的重点和难点，近年来，电功率的计算在中考的侧重点是给你一个实际用电器，通过铭牌或内部电路图获取信息，利用电功和电功率的知识解决实际问题，考查处理数据的能力、安全正确使用电器的常识、节约能源等。1KWh= J温故知新１．含义： 电流做功的过程，实际上是 能转化为其它形式的能的过程。W =U I t２、公式：焦(J)３、单位：电功的常用单位：电流做了多少功，就有多少电能转化为其它形式的能。电功(w)电流所做的功．伏（V）安（A）秒（S）电一定化成秒求消耗的电能即求电功3.6×106度（KWh） ４、电功的测量仪器：电能表（电度表）电功不能说电表(1)读数:每月消耗的电能等于月初和月末计数器上 。(4)3200r/kW·h是指:电能表每转3200转,消耗一度电. 两次读数之差.最后一位是小数(2)220V是指:(3)5(20)A是指:小技巧1.允许接入电路中的最大功率是P=UI＝220V×5A＝1100W2.如果某段时间看到表盘转了80圈，说明其消耗的电能是电能表正常工作时电压为220V电能表允许通过的最大电流为5AW=(80÷3200)KWh＝0.025KWh温故知新（黑龙江）对于如图中的各种数据,
说法不正确的是 ( )A.每消耗lkWh的电能,电
能表的转盘转3000转.
B.额定电压为220V，
额定电流为10A. C.同时使用的用电器总功率不能超过
2200W.

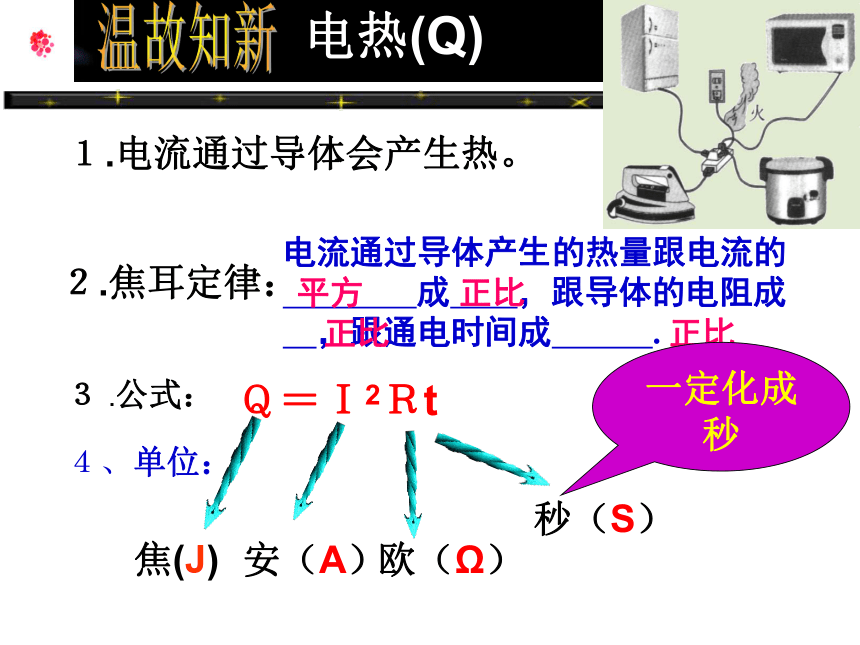

D.电能表读数的单位是kWh.B对应练习２.焦耳定律：Ｑ＝Ｉ2Ｒt电热(Q)１.电流通过导体会产生热。３ .公式：电流通过导体产生的热量跟电流的

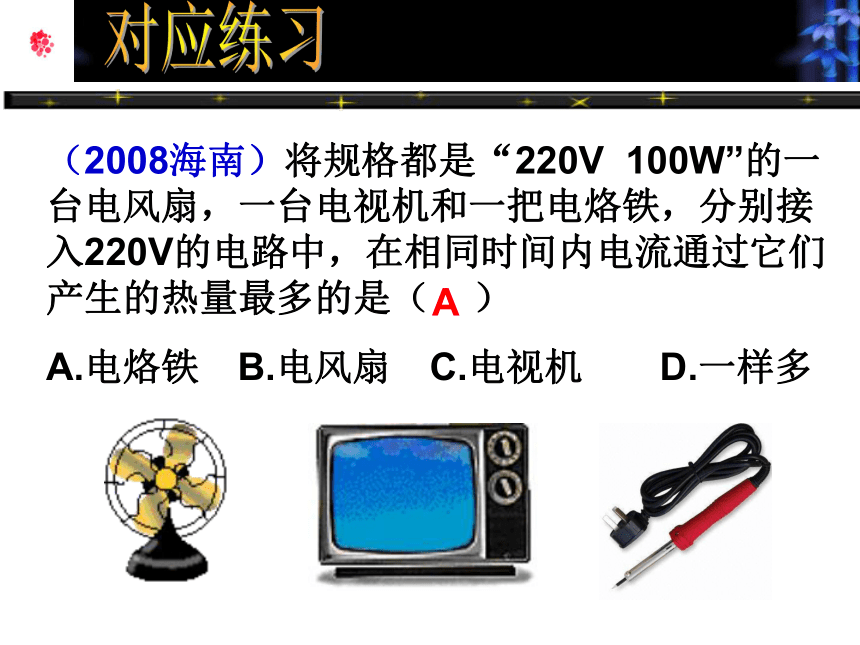

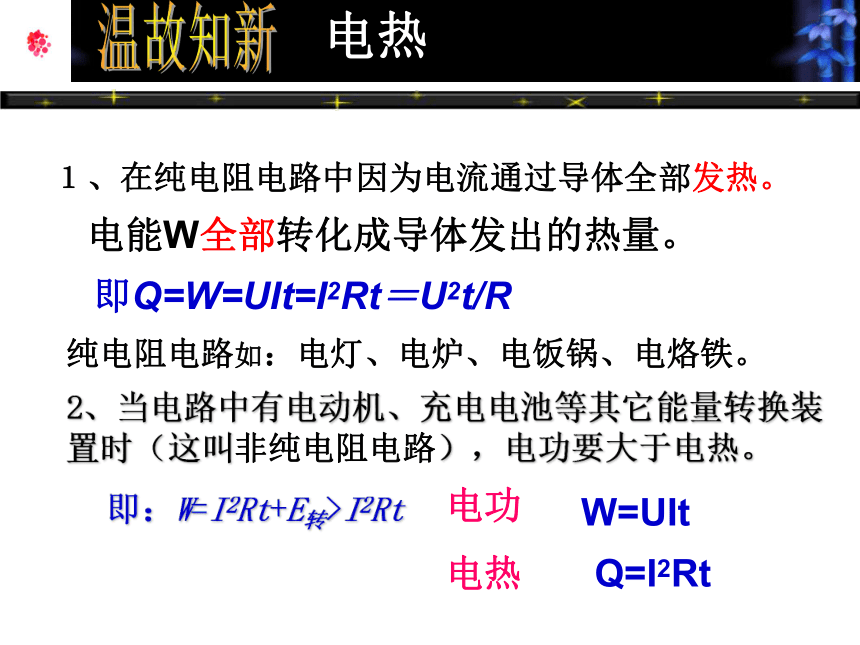

成 ，跟导体的电阻成 ，跟通电时间成 .平方正比正比正比焦(J)４、单位：欧（Ω）安（A）秒（S）一定化成秒温故知新１、在纯电阻电路中因为电流通过导体全部发热。电能W全部转化成导体发出的热量。纯电阻电路如：电灯、电炉、电饭锅、电烙铁。2、当电路中有电动机、充电电池等其它能量转换装置时（这叫非纯电阻电路），电功要大于电热。电热即Q=W=UIt=I2Rt＝U2t/R即：W=I2Rt+E转>I2Rt温故知新电热 电功 Q=I2Rt W=UIt 对应练习（2008海南）将规格都是“220V 100W”的一台电风扇，一台电视机和一把电烙铁，分别接入220V的电路中，在相同时间内电流通过它们产生的热量最多的是（ ）
A.电烙铁 B.电风扇 C.电视机 D.一样多A 电功率1.定义:瓦( W )2.公式： P＝W／tP=I2R=U2／R电流在单位时间内所做的功它是表示电流做功快慢的物理量。＝UI3.单位：焦( J )秒( S )对纯电阻电路 ：温故知新额定功率额定功率用电器正常工作时电压（铭牌上标出的电压）用电器在额定电压下的功率（铭牌上标出的功率）实际电压用电器实际工作时的电压实际功率用电器在实际电压下的功率实际功率与额定功率的关系实际电压大于等于小于额定电压实际功率大于等于小于额定功率影响寿命正常工作不能正常工作额定电压 电功率温故知新对应练习1.（常德）有一灯泡铭牌如图所示,根据图
中所给信息判断下列说法中正确的 ( )
A.只有在220V的电压下工作时灯泡的功率才
是25W；
B.灯泡工作时的功率一定是25W；
C.只要电压高于220V,灯泡
一定会烧坏；
D.只要电压低于220V,灯泡
一定不能工作；A磨刀利器欧姆定律：I=U/R
电功：W=UIt =I2Rt=U2t/R=Pt
电功率：P=W/t= UI=I2R=U2/R
电热：Q= I2Rt（焦耳定律）=UIt==U2t/R
串联：I=I1=I2,U=U1+U2,R=R1+R2，
U1:U2=P1:P2=Q1:Q2=W1:W2=R1:R2。
并联：I=I1+I2,U=U1=U2,1/R=1/R1+1/R2，
U1:U2=P1:P2=Q1:Q2=W1:W2=R2:R1。小试牛刀1.你能得到什么信息？2.加一个条件，你可以求出哪些物理量？如知道它的额定电压额定功率求出它的电阻R＝U2/P正常工作时电流I=P/U如正常工作一定时间消耗的电能W=Pt如在U实的电压下的实际功率P实＝（U实/ U额）２P额220V11W隐含条件跃跃欲试小灯泡标有“10V, 10W”,
求(1)小灯泡的额定电流
(2)小灯泡正常发光时的电阻(两种方法)
(3)小灯泡正常发光时通电3分钟消耗的电能是多少J?合多少KWh? (两种方法)
(4)如果将小灯泡接在15V的电源上,实际消耗的功率是多少?(假设小灯泡的电阻不变) (两种方法)解：I=P/U=10W/10V=1AR=U/I=10V/1A=10Ω或 R=U2/P＝(10V)2/10W＝10ΩW=Pt=10W×3×60S=1800J或……P=U2/R＝(15V)2/10Ω =22.5W或……注意公式和单位应串联一个电阻STS信息库１、一只“220V 11 W”的节能灯与一只“220 V 60W”的白炽灯发光效果相当。 ２、白炽灯的发光效率大约只有8％，如图表示了它工作时的能量转化情况 用一只11W的节能灯取代了台灯上的６０W白炽灯，一年中台灯工作的时间按2000h算，可节约多少度电? 思考WPtW＝Pt＝(60-11) ×10－3Kw×2000h＝98Kwh可选公式：W=UIt=Pt＝Ｉ2Ｒt=U2t/RP还有哪些地方节能每求一个物理量，尽量只用一次公式将灯L1(PZ220-25)和灯L2(PZ220-60)并联接在220V的电压上,哪盏灯泡亮些？再将它们串联接在220伏的电路上，哪盏灯泡亮些？趣味思考要判断两灯的亮与暗，只要比较二灯的实际功率大小.解：并联时，每盏灯的实际电压均为220V，则其实际功率就等于灯的额定功率，因此可直接判断出灯L2亮些.
串联时，因每盏灯两端的电压均小于220V，所以两灯均不能正常发光，根据R=U2/P知道，灯L1的电阻R1大于灯L2的电阻R2，又因为两盏灯串联，所以通过它们的电流一样大.因此可根据P=UI=I2R判断出P1＞P2，灯L1亮些.
? 在并联电路中，电阻大的用电器消耗电功率小；
在串联电路中，电阻大的用电器消耗的电功率大.小技巧直击中考小丫家的饮水机(2007泰州市) S是一个温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处于保温状态。请回答下列问题： （1）A、B是两种不同颜色的指示灯。如果用红色表示正在对水加热，绿色表示保温， 请标明指示灯的颜色，应该是A为 色，B为 色。 （2）若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求电阻R2 的阻值（不考虑温度对阻值的影响，且不计指示灯的阻值）。 （3）若加热水槽储水1.0kg，将其从初温20℃加热到100℃，加热管的热效率为90%，试计算出加热需要多少时间？ 红绿加热保温R1=U2/P=(220V)2/550W=88ΩP＝Ｉ2Ｒ∴Ｉ2 ＝P/１/Ｒ１＝１A２∴Ｉ＝１AR２＝U/Ｉ－Ｒ１＝220V/1A-88Ω=132ΩP=UI=W/t＝Ｉ2Ｒ=U2/R
若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求电阻R2 的阻值。师之解惑有几种情况就要画几个电路图，并把已知标在上面，注意条件的适用性R1U=220V加热Q=W=PtP1=550W若加热水槽储水1.0kg，将其从初温20℃加热到100℃，加热管的热效率为90%，试计算出加热需要多少时间？ η＝Q吸＝Cm（t-t０)t≈679s师之解惑小明家买了一台电烤箱，有低、中、高
三个档位的发热功率。 如图是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4Ω，R2=96 .8Ω，电源电压保持不变。请分析和解答以下问题：
(1)当开关S1置于b端、S2断开时，电烤箱处于什么档位?并简述理由是什么？
(2)电烤箱在中档位工作时，
消耗的电功率是多少?
(3)电烤箱在高档位工作时，
对食物加热6min，消耗的
电能为多少?直击中考P=U2/RP=U2/R1=(220V)2/48.4Ω=1000WW=U2t/R1+U2t/R2=(220V)2×360s/48.4Ω+(220V)2×360s/96.8Ω=540000J直击中考（08江西）清洗机是利用高压水清洗车辆表面污垢的机器，有一种CC5020型清洗机的铭牌如下表所示。请回答：
（1）从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出。
（2）清洗机正常工作时，通过清洗机的电流是多少？
（3）某汽车清洗行用该清洗机一天平均正常工作4小时，则一天需要用水多少立方米？耗电多少千瓦时？电压/频率I=P/U=2200W/220V=10AV=20×10-3m3/min×4×60min=4.8m3W=Pt=2.2Kw×4h=8.8Kwh我知道了１、知道用电器的额定电压和额定功率正常工作时的电流和电阻２、如果是单个用电器写出要求的物理量选合适的公式尽量用原始数据一次求出。３、如是是复杂电路简化电路２、动了开关或移动了滑片，电路就有变化，就要再画一个电路图，有几次变化就要画几个相应的电路图１、去掉电流表、电压表、不要的开关、最后只留下在工作的电器。在电路上标注相应的已知条件列出相应的公式综合求解。220V 100W一般电路变化了，电路中的电流、电压值也在变化，初中一般是电源电压和定值电阻值不变。某品牌电热水壶的铭牌上标着如下表所示的数据。请计算：
（1）该电热水壶的电阻；
（2）当电热水壶装满水后，从20℃加热到100℃，水吸收的热量；
（3）在额定电压下，要放出这些热量，电热水壶工作的时间。（不计热量损失）
（4）如果在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶发热时的功率大约是多大? 跃跃欲试
